System M
Charnière à pivot auto-fermante
System M, notre charnière à pivot auto-fermante, offre un contrôle absolu sur le mouvement de votre porte pivotante. Avec la pointe du doigt, la porte pivotante est poussée dans un seul mouvement fluide. Ouvrir la porte se fait sans effort et de manière contrôlée, le mouvement est élégant et la fermeture, aussi discrète qu’un murmure.
- Charnière à pivot auto-fermante
- Contrôle de l’amortissement (fermeture douce et protection des murs)
- Positions de blocage à 0˚, 90˚et -90˚
- Pour portes à action simple ou double
Technologie, qualité, esthétique
Le pivot auto-fermant System M de FritsJurgens crée des possibilités infinies pour le design de votre porte pivotante. Il n’existe virtuellement aucune limite à sa taille et à son poids, grâce à la capacité de charge élevée de ce système. Le mouvement fluide des portes pivotantes avec une charnière à pivot FritsJurgens à l’intérieur est garanti jusqu’à 350 kg. La hauteur de la porte est sans limite. Portez votre design de porte pivotante à un niveau supérieur avec System M de FritsJurgens.
Un mouvement fluide avec System M
Le contrôle de l’amortissement dans la charnière à pivot auto-fermante System M de FritsJurgens a deux fonctions. Il empêche votre porte de toucher le mur et assure un mouvement de fermeture fluide et élégant.
Le frein d’arrêt hydraulique (1) empêche la porte pivotante de toucher le mur en ralentissant fortement la porte pivotante quand elle atteint 70°. L’amortisseur de fermeture (2) fait que la porte se ferme avec élégance. Le contrôle de l’amortissement est réglable, ce qui vous permet de déterminer le degré d’amortissement.
Fermeture automatique
Fermeture douce
Protection murale
Impact spatial
Avec la pointe du doigt
Pour les portes à simple et double actions
8 MM DANS LE SOL
Il suffit d’insérer les fixations de la plaque de sol de 8 mm dans le sol, cela signifie que System M peut être appliqué sur pratiquement toutes les surfaces en association avec un système de chauffage au sol.
ÉPAISSEURMINIMALE DE LA PORTE DE 40 MM
System M convient à presque toutes les largeurs de porte et il ne requiert presque pas d’espace autour de la porte.
L’INSTALLATION INTELLIGENTE
Une porte pivotante équipée de System M est facile à installer. D’abord, on monte les plaques de sol et de plafond. Ensuite, il est facile de placer la porte pivotante. Enfin, vous pouvez peaufiner la porte pour créer le mouvement que vous souhaitez. Découvrez comment.
SÉLECTEUR DE TYPE
System M peut supporter des portes pivotantes légères et lourdes, grâce à sa haute performance et à ses matériaux résistants à la corrosion. Découvrez quel modèle convient à votre porte pivotante.
SYSTEM M
CACHÉE DANS LA PORTE
Comme tous les systèmes de charnières à pivot de FritsJurgens, notre charnière à pivot auto-fermante System M est unique car elle ne nécessite pas d’éléments structurels dans le sol ni dans le plafond. Les charnières pour portes pivotantes sont entièrement insérées dans le haut et le bas de la porte.
Il suffit d’installer les plaques de sol et de plafond montées en surface. Ce système est virtuellement invisible. Toute l’attention est portée là l’où on veut – au design de la porte pivotante et à ce qui l’entoure.
Allez au-delà de la fonction quotidienne d’une porte et créez une déclaration en matière de design avec System M de FritsJurgens.

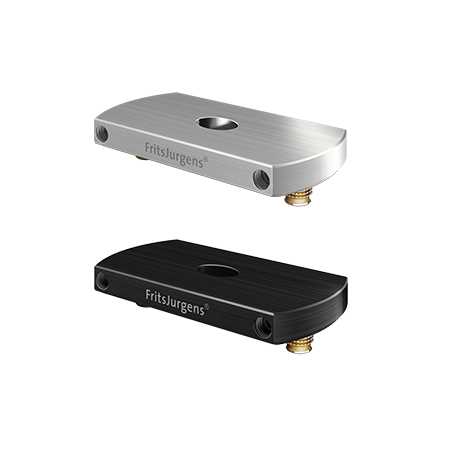

Plaque de plafond
La plaque de plafond est fixée au plafond. La tige du pivot supérieur s’intègre harmonieusement dans le trou de la plaque de plafond. La plaque de plafond est disponible en acier inoxydable brossé et noir et peut être obtenue dans sa version rectangulaire.
Pivot supérieur
Le pivot supérieur est intégré dans le haut de la porte et utilise une connexion appelée trou d’aiguille. La tige est fixée au pivot supérieur et tombe dans le trou de la plaque de plafond quand on la tourne.

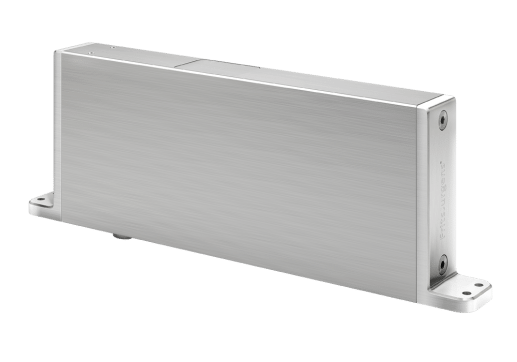

System M
La charnière à pivot auto-fermante System M de FritsJurgens est intégrée dans la partie inférieure de la porte. La base ovale de la charnière est insérée dans la fente de la plaque de sol.
Plaque de sol
La plaque de sol est disponible dans deux formes et finitions. On peut l’obtenir dans une version ronde et dans une version rectangulaire en acier inoxydable brossé et noir. Les plaques de sol de FritsJurgens sont fabriquées dans un acier trempé solide (série 420) et elles sont donc complètement résistantes aux rayures.
SPECIFICATIONS
SÉLECTEUR DE MODÈLE
Pour garantir que la charnière à pivot fournisse le mouvement approprié à votre porte, System M est disponible en six modèles selon le poids et la largeur de la porte.
CAPACITÉ DE CHARGE
System M convient aussi bien aux portes pivotantes légères que lourdes et couvre une gamme de portes allant de 20 à 350 kg.
ÉPAISSEUR DE PORTE MINIMALE
40 mm
DIMENSIONS D’INSTALLATION MINIMALES AUTOUR DE LA PORTE :
En dessous: 11 mm
Au-dessus : Minimum 4 mm, maximum 10 mm
PORTE/CÔTÉ DE FERMETURE
Calcul de l’espace
POSITIONS DE BLOCAGE
0˚, 90˚ et -90˚
DISTANCE MINIMALE DU POINT DE PIVOT AU BORD DE LA PORTE
91 mm.
DIMENSIONS MAXIMALES DE LA PORTE
Sans limites jusqu’à un poids maximal de 500 kg (sélecteur de modèle)
POUR TOUS LES TYPES DE PORTES PIVOTANTES
System M de FritsJurgens convient à tous les types de portes pivotantes (portes pivotantes intérieures et extérieures). Pour plus d’informations, merci de nous contacter.
SOLS FLOTTANTS / PLAFONDS SUSPENDUS
Il est possible de fixer une porte pivotante si la plaque de sol ou la plaque de plafond est connectée au sous-plancher ou au plafond structurel.
EMBALLAGE
Livrée en set complet avec le pivot supérieur, la plaque de sol, la plaque de plafond et les accessoires de fraisage.
GARANTIE
Garantie du fabricant d’une durée de deux ans.
OÙ ACHETER ?
FritsJurgens a des partenaires qualifiés dans de nombreux pays. Vous souhaitez acheter des charnières pour portes pivotantes ou vous cherchez un fabricant de portes pivotantes ? Merci de nous contacter pour de plus amples informations.
