SYSTEM ONE
- Compact systeem
- Geen vastzetstanden of sluitfunctie
- Ook in combinatie met deurkozijnen
ONS MEEST COMPACTE SYSTEEM
Een taatsdeurscharnier van FritsJurgens is onderscheidend doordat alle techniek in de deur is aangebracht. System One is het meest compacte systeem binnen onze taatsdeurscharnieren, omdat het alleen de functie van draaipunt heeft.
BEWEGING
System One kan zowel naar links als naar rechts geopend worden, 360˚ vrij draaien en kent geen vastzetstanden of sluitfunctie. Het is mogelijk FritsJurgens System One te combineren met deurkozijnen; de deur draait dan 90˚.
FRITSJURGENS SYSTEM ONE
- geen bouwkundige voorzieningen in vloer en plafond
- draagvermogen: tot maximaal 500 kg
- minimale deurdikte: 40 mm
- eenvoudige en snelle montage
- onderhoudsvrij
- voor bestaande en nieuwe situaties
- toepasbaar in massieve, houten, stalen of glazen (met frame rondom) taatsdeuren
- voor pendeldeuren en deuren met aanslag
- voor binnen- en buitendeuren
- voor commerciële en residentiele toepassingen
PLAFONDPLAAT
Op het plafond wordt een RVS plafondplaat gemonteerd. De pen van de bovenspeun past naadloos in het gat in de plafondplaat.
BOVENSPEUN
De bovenspeun wordt in de bovenkant van de deur verwerkt. De pen in de bovenspeun wordt uitgedraaid en valt zo in het gat van de plafondplaat.
SYSTEM ONE
System One wordt in de onderkant van de deur verwerkt. De pen in het systeem valt in het gat van de vloerplaat.
VLOERPLAAT
Op de vloer wordt een RVS vloerplaat gemonteerd met een ovale sparing erin. De voet van het scharnier past naadloos in de sparing van de vloerplaat.
MAXIMAAL DRAAGVERMOGEN
500kg
MINIMALE DIKTE VAN DE DEUR
40 mm
VASTZETSTANDEN
Geen
MINIMALE AFMETINGEN RONDOM DE DEUR BIJ MONTAGE
Onder: 13 mm Boven: Minimaal 4 mm, maximaal 10 mm Hang/sluitnaad: GAP CALCULATION
MINIMALE AFSTAND VAN HET DRAAIPUNT TOT DE ZIJKANT VAN DE DEUR
91 mm
MAXIMALE AFMETINGEN DEUR
Vrij tot een maximaal gewicht van 500 kg (SYSTEM SELECTOR).
SPECIALE DEUREN
FritsJurgens System One is geschikt voor brandwerende, geluidwerende en inbraakwerende deuren en voor deuren met tochtwerende of wind-en waterdichte profielen. Voor details over deze deuren verwijzen wij u graag door naar één van onze dealers of partners bij u in de regio.
ZWEVENDE VLOEREN/VERLAAGD PLAFOND
Wanneer de vloer-en plafondplaat verbonden is met de constructieve ondervloer / plafond is het mogelijk om een taatsdeur te plaatsen.
IN DE VERPAKKING

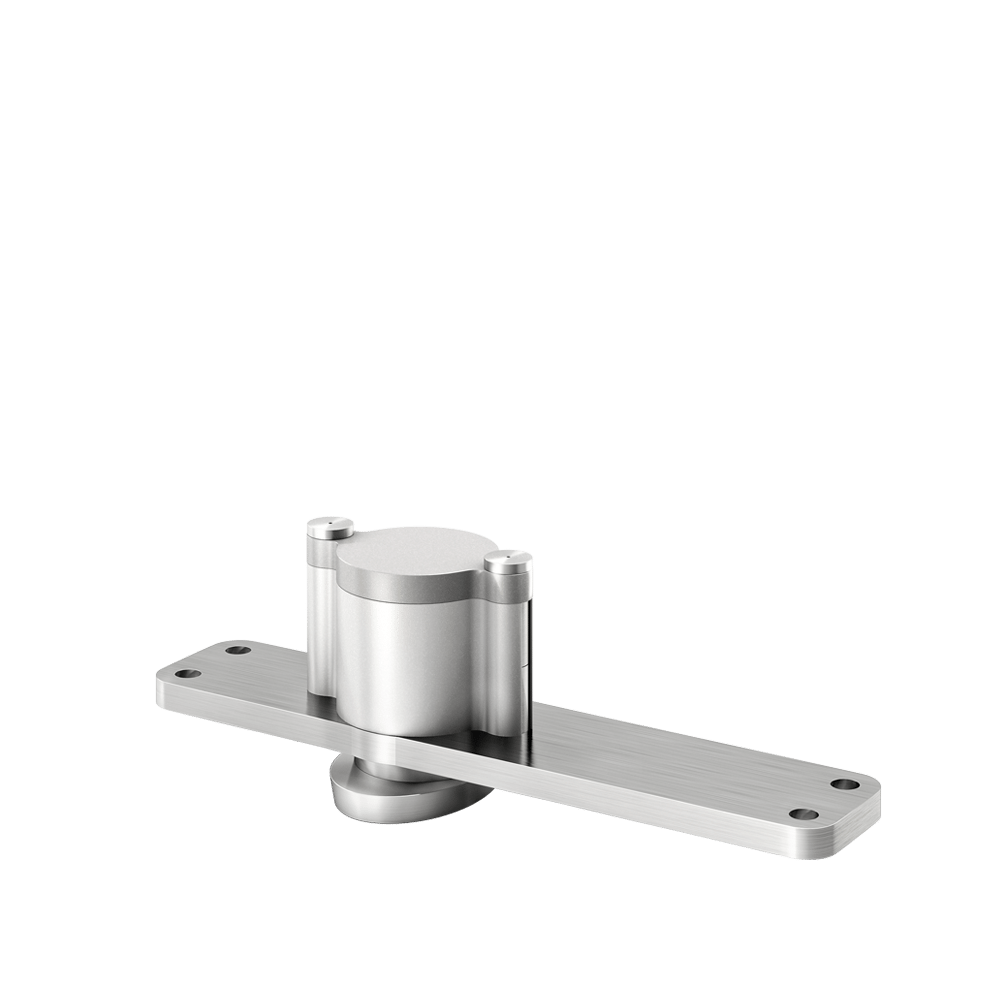

Wordt geleverd als complete set met bovenspeun, vloer-en plafondplaat en montagemiddelen.
GARANTIE
2 jaar fabrieksgarantie
WAAR TE KOOP
FritsJurgens heeft in tal van landen gekwalificeerde partners. Wilt u taatsdeurscharnieren aanschaffen of bent u op zoek naar een taatsdeurproducent? U vindt de gegevens op de contactpagina.
