System M

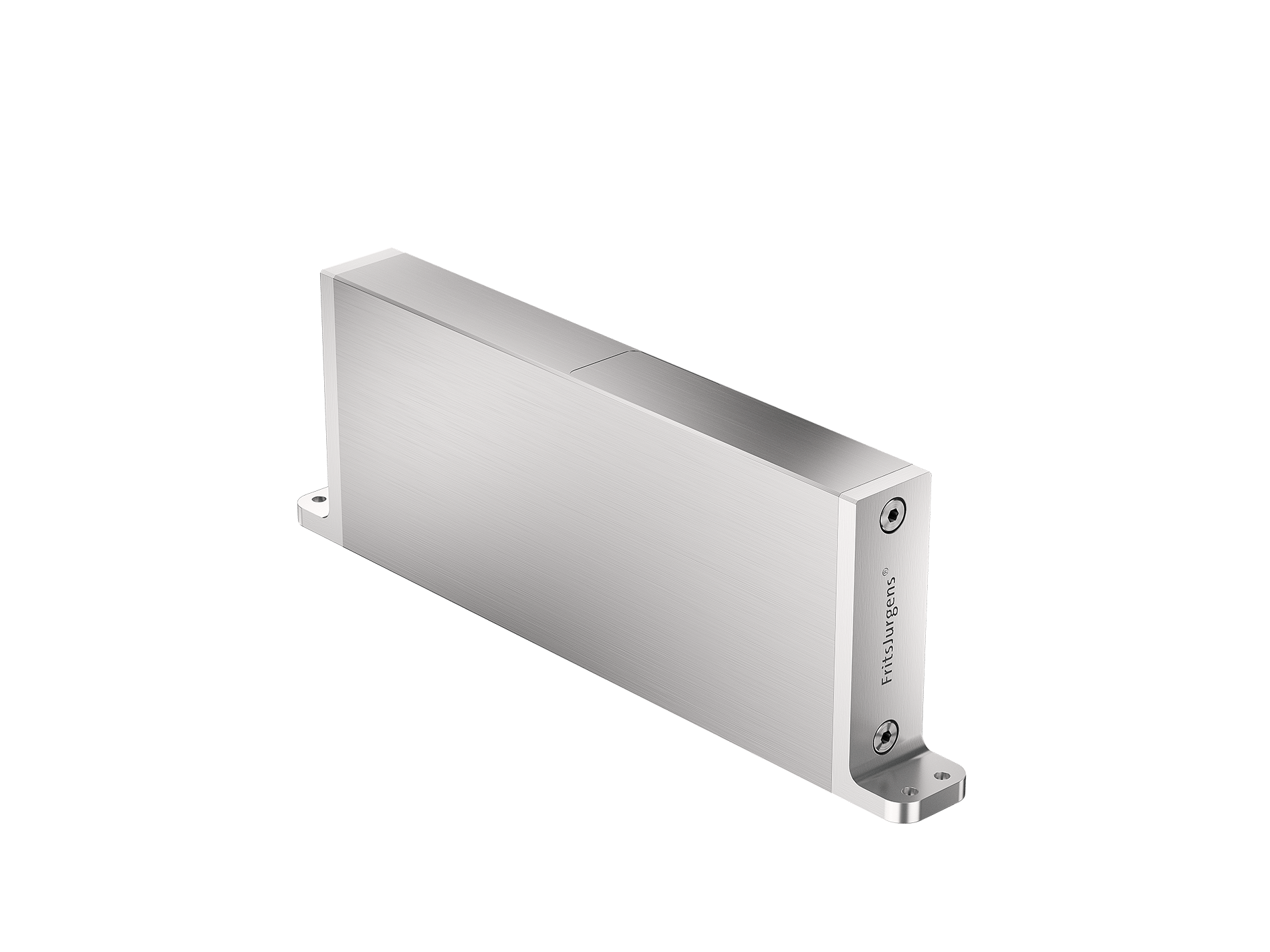

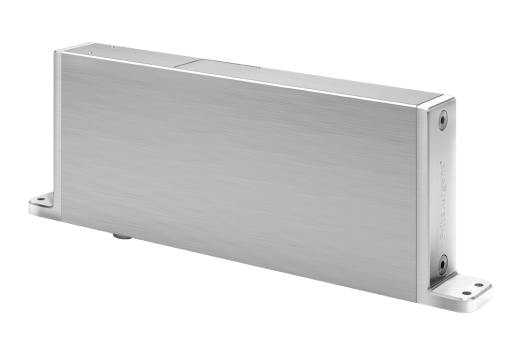

El System M es un sistema pivotante de auto-cierre y ofrece un cierre suave ajustable y un control de retroceso hidráulico.


Capacidad de ajuste para cada puerta pivotante

Movimiento de puerta controlado

Gracias al Damper Control, el System M tiene un cierre suave ajustable y un control de retroceso hidráulico para permitir un movimiento fluido a la puerta.

317.1-Champagne-colored-steel-pivot-door-by-Pols-Metaal-with-FritsJurgens-System-M-pivot-hinge.jpg

Auto-cierre y posiciones de retención

El System M es de cierre automático y tiene posiciones de retención en cada ángulo de 90°. De esta manera, determinas el impacto espacial de la puerta.


Puertas de movimiento único e doble

System M es adecuado para casi todos los tipos de puertas pivotantes. De movimiento único o doble, interiores y exteriores, con o sin marcos.

Échale un vistazo a System M

System M para todas las puertas pivotantes

Esta bisagra superior es un verdadero todoterreno. Su capacidad de colocar el sistema a 70 mm del lado de la puerta reduce el espacio por utilizar a la vez que conserva un hermoso y distintivo movimiento de la puerta pivotante. Se puede instalar este pivote superior en cualquier posición entre 70 mm y el centro de la puerta y es adecuado para todos los sistemas de pivote de FritsJurgens.

Punto de pivote: Flexible desde 70 mm
Bisagras superiores: 70mm, Reversed y Cable Grommet


System M para anchos libres máximos

Gracias al punto de pivote fijo a 40 mm, esta bisagra superior aprovecha al máximo cualquier espacio. El pivote superior está lo más cerca posible de la lateral de la puerta. Se utiliza todo el espacio disponible y la abertura libre es lo más grande posible. En la posición abierta, la puerta pivotante está asimismo mínimamente presente. Esto se hace ideal para situaciones en las que se debe conservar un ancho de puerta estándar. Este pivote superior está en conformidad con la ADA.

Punto de pivote: fixed at 40 mm
Bisagras superiores: 40 mm
Acabados: Acero inoxidable y negro


Componentes

Una puerta pivotante necesita varios componentes: el sistema pivotante, una placa de pavimento, una placa de techo y una bisagra superior.

Click a component
close

Placas de techo

La placa de techo se instala en el techo, donde el huso de la bisagra superior se encaja perfectamente en el agujero de la placa de techo. La placa de techo está disponible en dos acabados: acero inoxidable cepillado y negro.

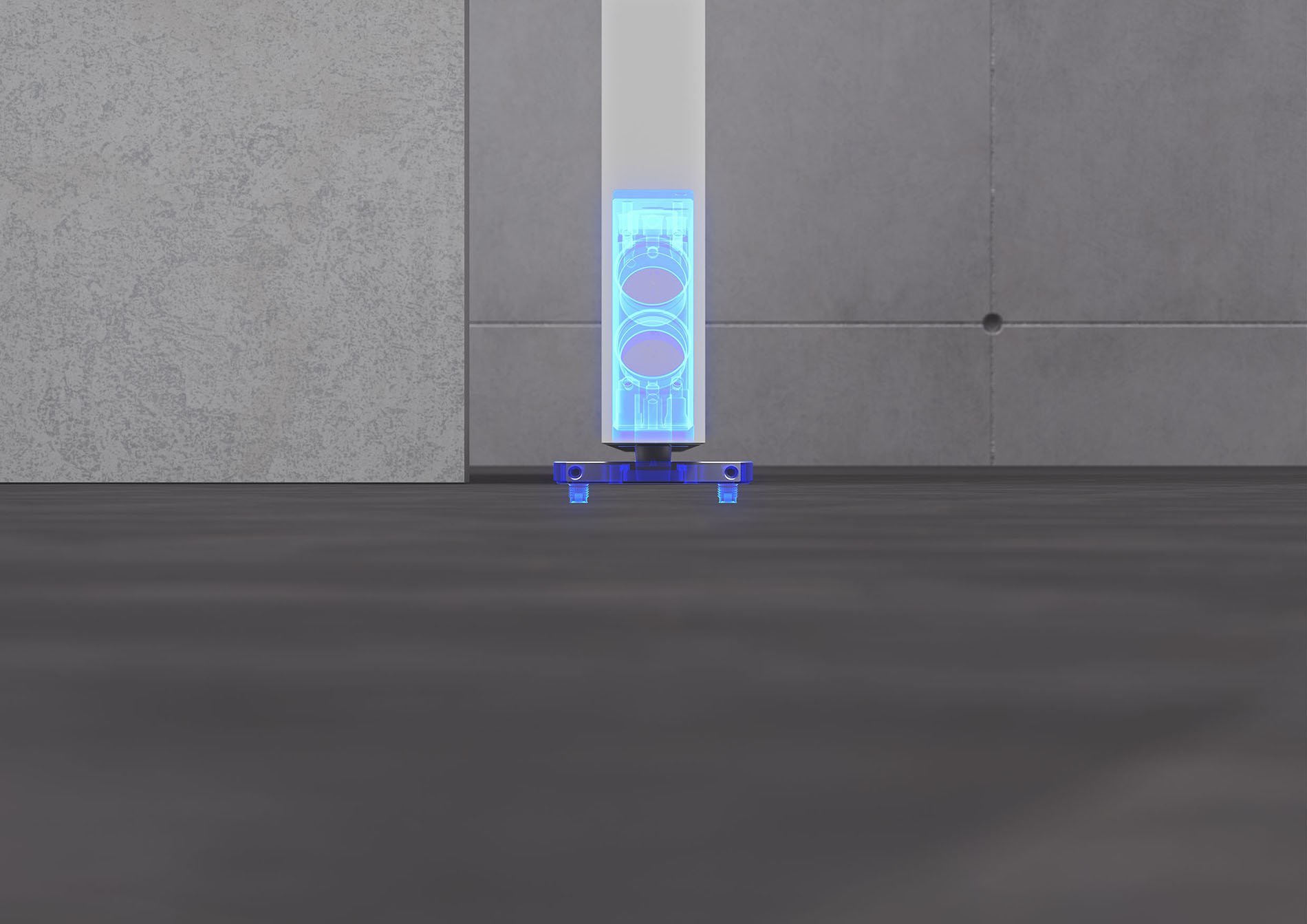

Pivote inferior

El pivote inferior es el mecanismo de pivote y el impulsor de la puerta pivotante y está instalado en la parte inferior de la puerta. Por lo tanto, el mecanismo de pivote es virtualmente invisible. Los pivotes inferiores FritsJurgens tienen una capacidad de carga para puertas pivotantes de hasta 500 Kg.

El pivote inferior ofrece varias características, dependiendo de la elección del pivote inferior, tales como: posiciones de retención, cierre automático, control de amortiguación, control de pestillo, control de velocidad de 30°, giro libre.

La ubicación de los pivotes inferiores determina el impacto del espacio que la puerta pivotante tendrá en su entorno. Además de una colocación lateral más regular para crear puertas pivotantes, las bisagras pivotantes FritsJurgens también son adecuadas para paneles o paredes con giro de 360 grados.

Bisagra superior

La bisagra superior está lo más cerca posible de la lateral de la puerta. Utiliza la denominada conexión con agujero de alfiler, en la que se fija el huso a la bisagra superior y entra en el agujero de la placa del techo cuando se coloca la puerta.

FritsJurgens ofrece dos tipos de bisagras superiores: Bisagra superior Regular y Cable Grommet de bisagra superior. El Cable Grommet de la bisagra superior está diseñado para permitir un cableado fácil a través de la puerta para iluminación o seguridad electrónica.

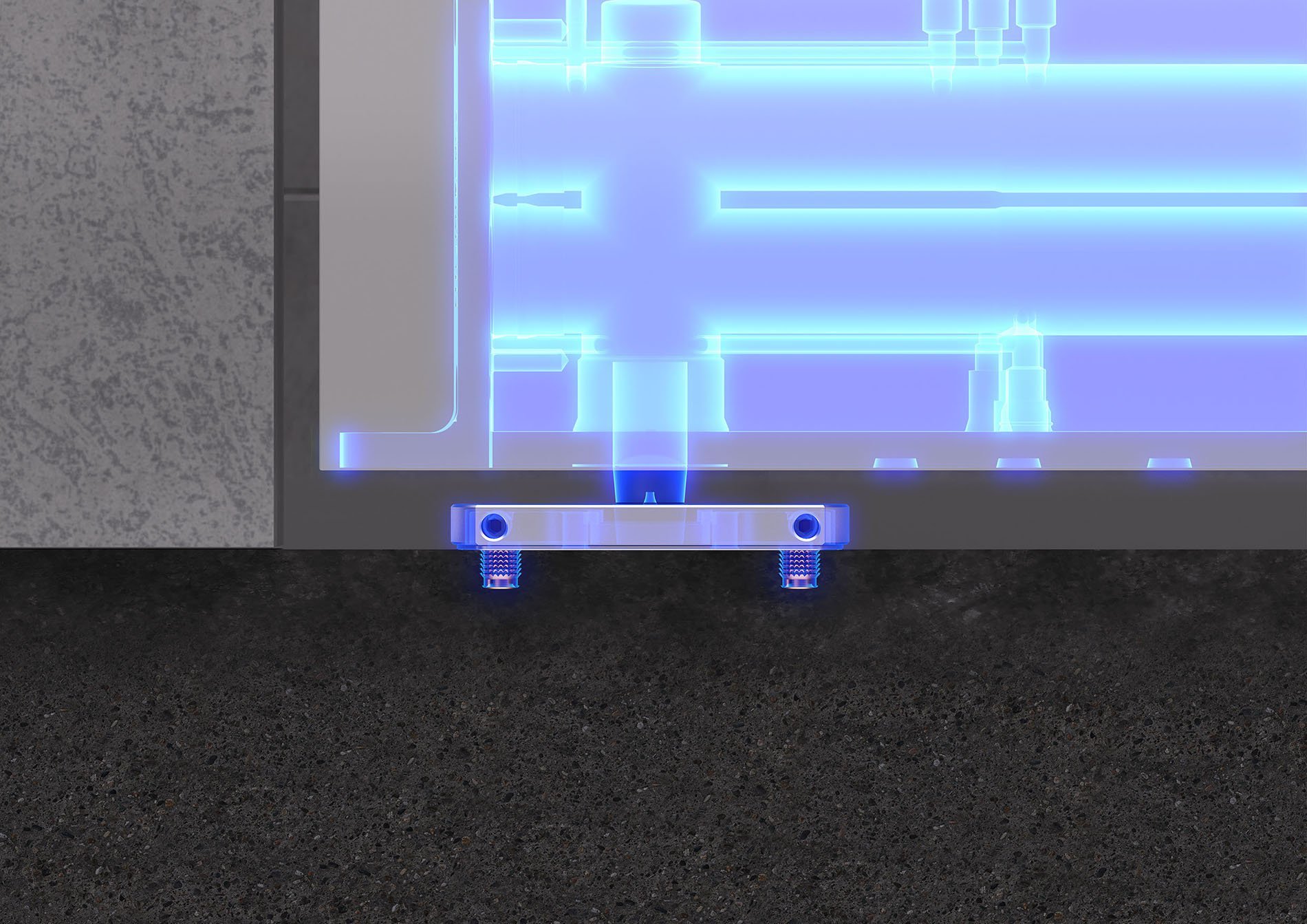

Placas de pavimento

Cada placa de pavimento FritsJurgens está montada a 8 mm del pavimento. Esto es suficiente para casi todos los tipos de suelo y permite combinar las bisagras de FritsJurgens con calefacción por suelo radiante. Se incluyen dos husos para la placa de pavimento más largos y acortables de 30 mm con los diseños de placa de piso rectangular.

Existen varias placas de pavimento disponibles para el System M+. La placa de pavimento estándar está disponible en cuatro diseños: acero inoxidable cepillado (Serie 420) y PVD negro en versión redonda y rectangular. También está disponible la placa de pavimento Flush, que se puede integrar en umbrales y suelos interiores. Las placas de pavimento de FritsJurgens se fabrican en acero macizo templado y, por ello, enteramente resistentes a los arañazos.

¿Cuál es el tipo adecuado para ti?


System M viene en 4 tipos diferentes, todos diseñados específicamente para el peso y las dimensiones de su puerta pivotante. Descubre qué tipo debes pedir para tu puerta pivotante.

System M Class AA, System M Class A, System M Class B, System M Class C

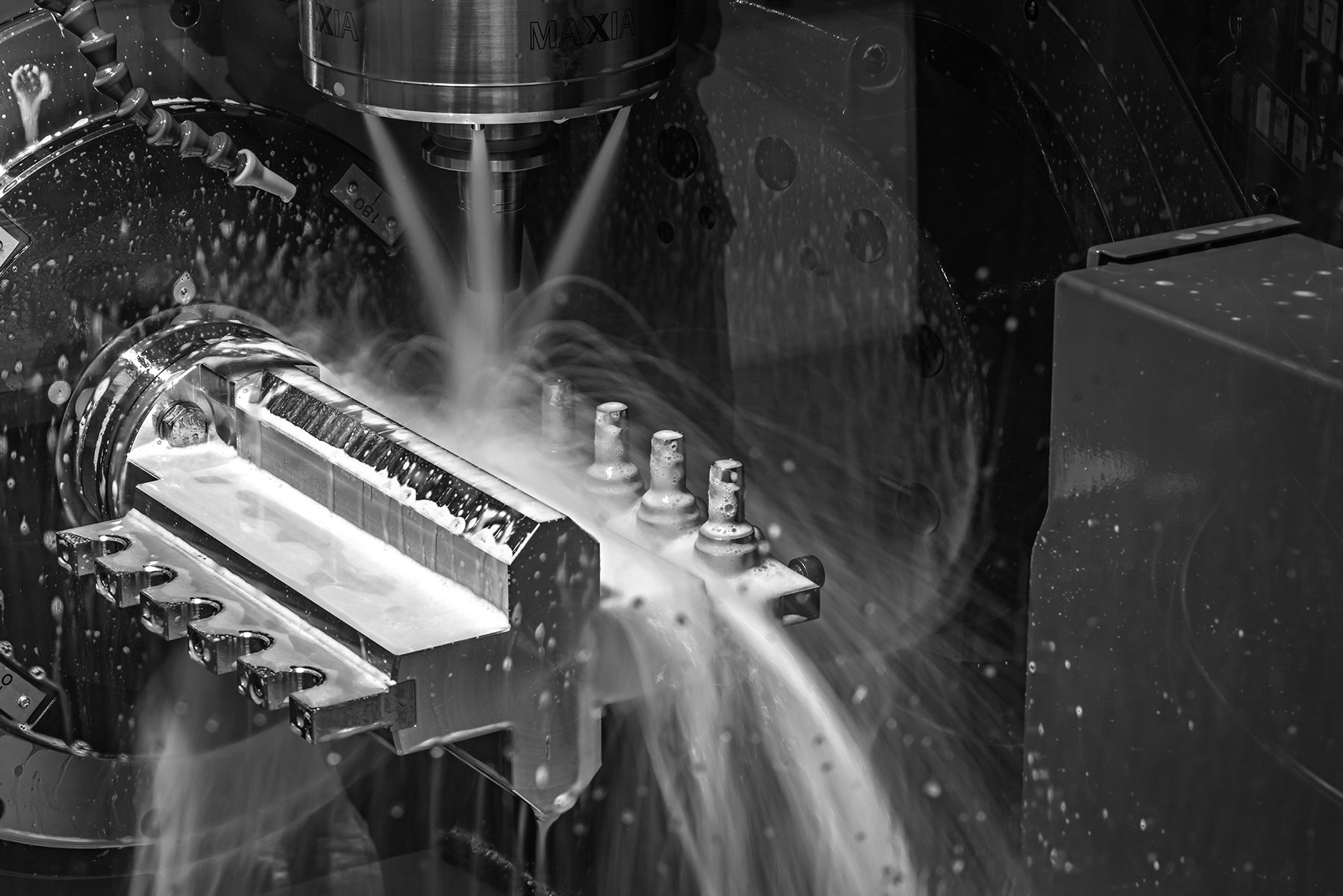

Instalación inteligente


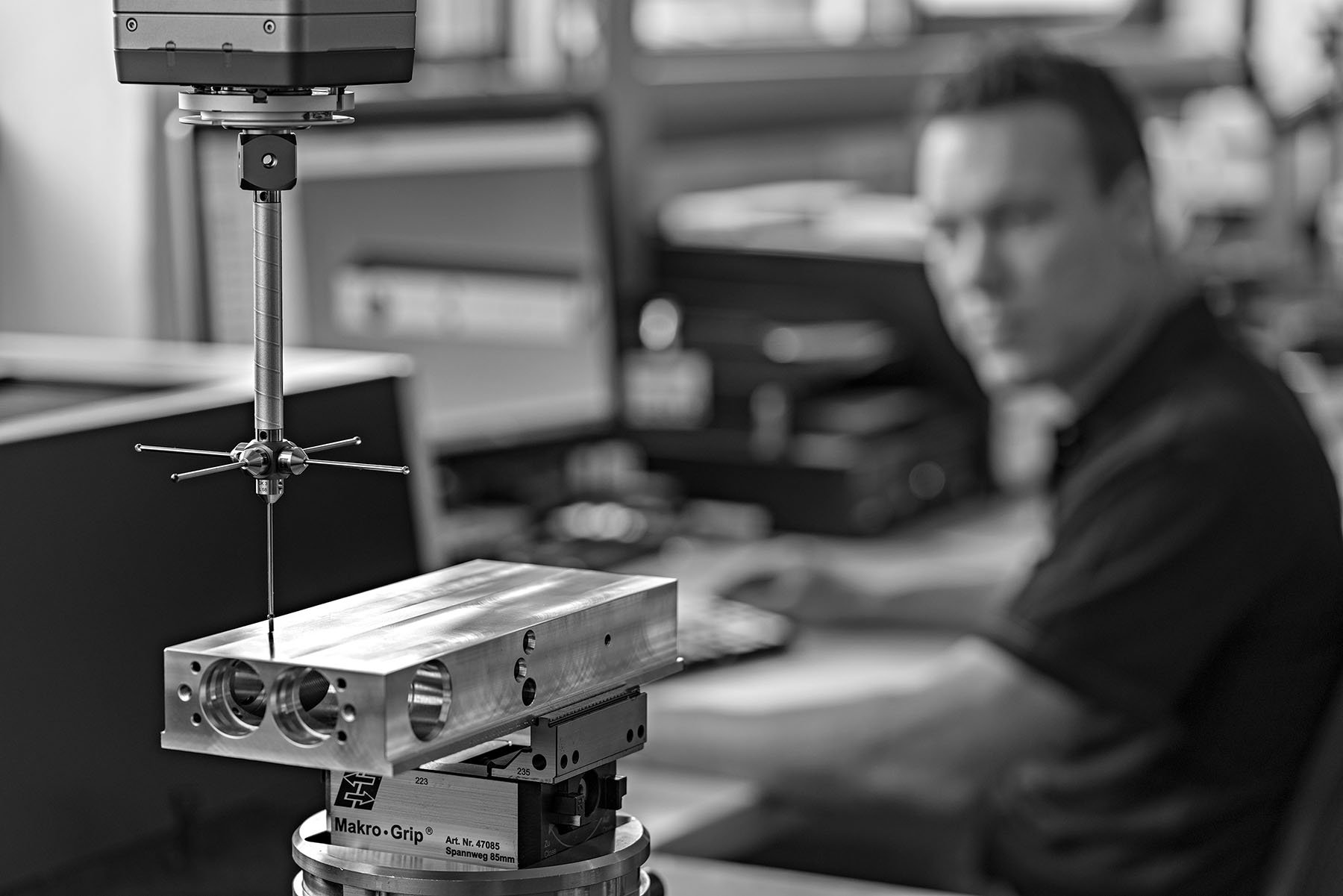

Todas las bisagras pivotantes de FritsJurgens se pueden fresar e instalar rápida y fácilmente. En el local, la instalación toma solo alrededor de 30 minutos.

Tanto en situaciones nuevas como de reacondicionamiento, la instalación se realiza en cuatro pasos: montar la placa del pavimento, montar la placa del techo, instalar la puerta y ajustar la puerta.

Technical specifications

Especificaciones técnicas

Características

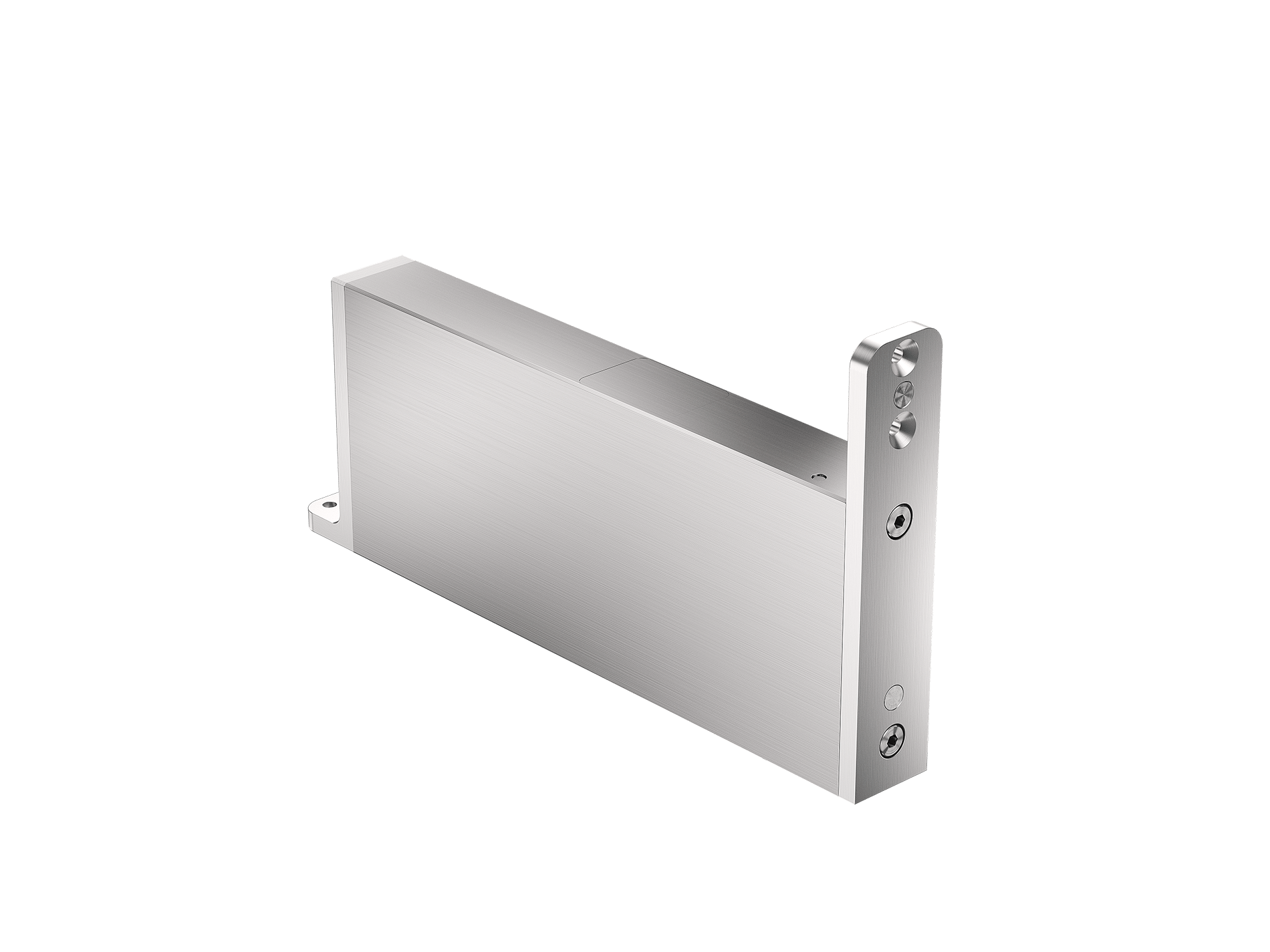

Dimensiones 294,8 x 32 x 99,6 mm
Peso 2,6 KG
Materiales Acero inoxidable | Aluminio anodizado
Resistente a la corrosión EN 1670 - clase 5 (norma: 0-5)
Tipos 4 tipos, clase de peso AA - C
Especificaciones de la puerta
Actuación en la puerta Un en dos sentidos
Capacidad de peso 20 - 210 kg
Min. Grosor de la puerta 40 mm
Grosor de la puerta 400 - 4400 mm
Posiciones de bloqueo 90° , -90° and 0°
Garantía 2 años
Funcionalidades
Free Swing
Damper Control
30° Speed Control
Latch Control

Descargas

Cubierto
RTF Archivo, 2.49 KB
Dibujo 2D
DWG Archivo, 1.04 MB
Dibujo 3D - 40 mm (STEP)
STEP Archivo, 1.83 MB
Dibujo 3D - 70mm (STEP)
STEP Archivo, 1.73 MB
Dibujo 3D (BIM)
RVT Archivo, 7.86 MB
Ficha técnica System M/M+ con TP-40 y TP-70
PDF Archivo, 804.43 KB
Instrucciones de montaje y fresado
PDF Archivo, 3.74 MB

Preguntas más frecuentes

¿Cuál es la diferencia entre el System M y el System M+?
El System M+ tiene dos opciones de ajuste de movimiento adicionales: 30° Speed Control y Latch Control, para ajustar el movimiento de la puerta. Tanto el System M como el System M+ vienen equipados con el Damper Control. Además de la diferencia en la capacidad de ajuste del movimiento, el System M+ es adecuado para puertas de entre 80 y 500 kg, ya el System M para puertas de entre 20 y 209 kg.
¿Cómo elijo el tipo correcto?
Para seleccionar el tipo correcto de System M para tu puerta pivotante, usa el FritsJurgens Selector.
¿Cómo sé si el System M es la opción correcta para mi puerta pivotante?
Para saber si System M es la opción correcta para el diseño de tu puerta, utiliza el FritsJurgens Selector.

Accesorios

Para optimizar la instalación y funcionalidad de tu puerta pivotante, FritsJurgens te presenta varios accesorios. Puedes añadir estos accesorios a tu pedido, que lo puedes configurar a través del FritsJurgens Selector.

Nuestros otros sistemas de bisagras pivotantes


Compra ahora

Haz tu solicitud a través del selector de FritsJurgens de inmediato o busca un distribuidor cerca de ti.

FritsJurgens Selector Encuentra un distribuidor
