System M+

System M+ biedt controle over ieder deel van de deurbeweging voor lichte en zware taatsdeuren.


Instelbaarheid voor iedere taatsdeur

Volledig instelbare deurbeweging

Dankzij Damper Control, 30° Speed Control, en Latch Control is de beweging van System M+ volledig instelbaar.

Goede vergrendeling

Latch Control zorgt ervoor dat deuren met dagschoten altijd goed sluiten. Ideaal voor entree-taatsdeuren.

Kleine tot grote deuren

System M+ is geschikt voor lichte deuren en zware deuren van 80 kg tot 500 kg voor ultieme ontwerpvrijheid.

Functionaliteiten

Latch Control

Biedt de mogelijkheid het scharnier zo in te stellen zodat de deur altijd goed in het slot valt.

Damper Control

Creëert een soepele en elegante sluitbeweging en beschermt de deur tegen aanrakingen met de muur (hydraulische openingsdemping).

30º Speed Control

Maakt het mogelijk de snelheid van de taatsdeur in het laatste deel van de sluitingsbeweging te bepalen.

System M+ voor alle taatsdeuren

Deze bovenspeun is een echte allrounder. Dankzij de mogelijkheid om het systeem op 70 mm van de kant van de deur te plaatsen wordt loze ruimte verkleind terwijl de prachtige, kenmerkende taatsdeurbeweging behouden blijft. Deze bovenspeun kan tussen 70 mm en het midden van de deur op elke willekeurige positie geplaatst worden en is geschikt voor alle taatssystemen van FritsJurgens.

Draaipunt: Flexibel vanaf 70 mm

Bovenspeun: 70mm, Reversed en Cable Grommet

System M32+ en System M42+
Systeem M+ met afdekplaten

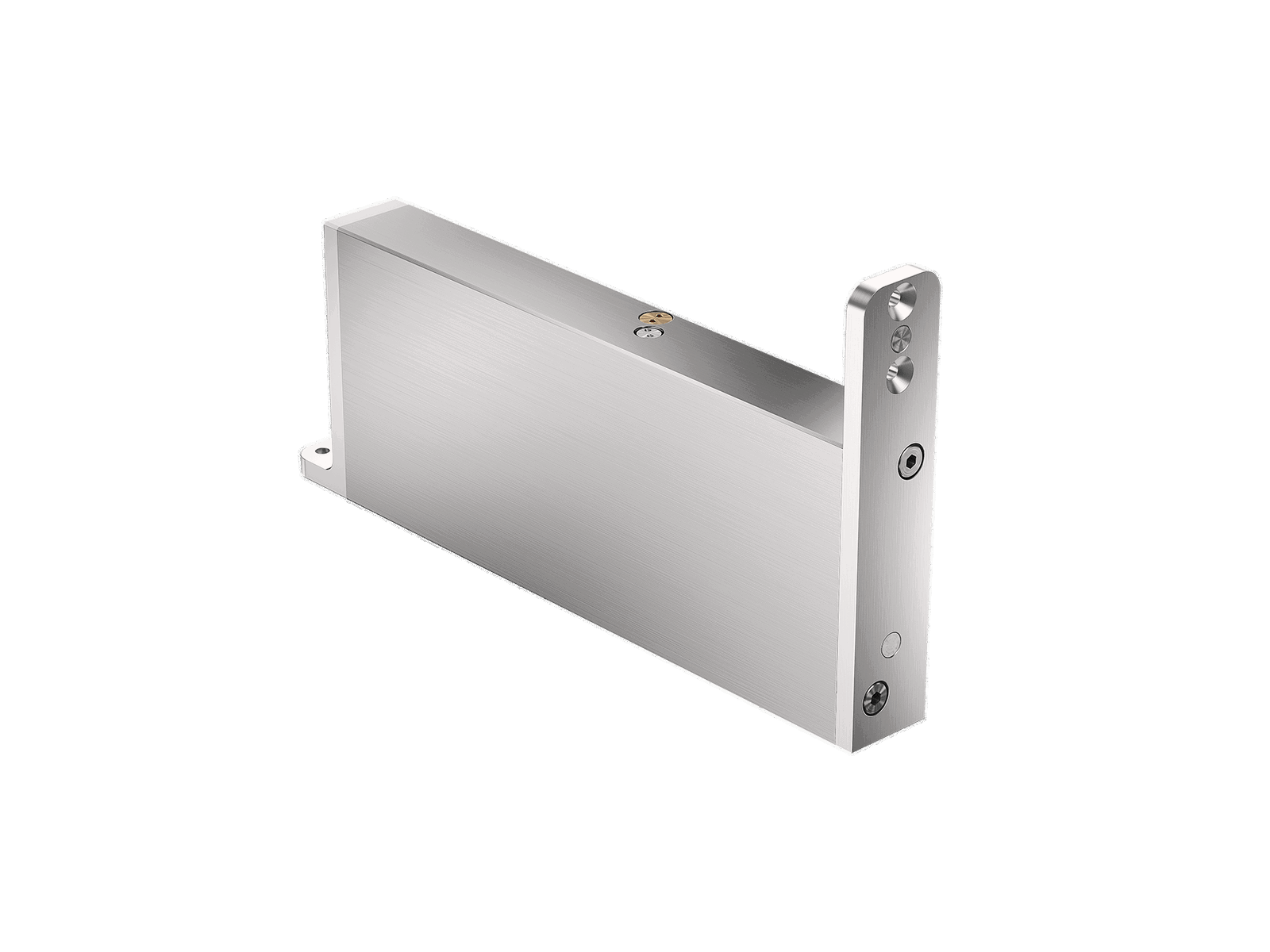

System M+ voor maximale doorloop

Dankzij het vaste draaipunt op 40 mm maakt deze bovenspeun het meeste van iedere ruimte. De bovenspeun zit zo dicht mogelijk op de zijkant van de deur waardoor alle ruimte wordt benut en een zo groot mogelijke doorloop ontstaat. In geopende positie is de taatsdeur daardoor minimaal aanwezig. Dit is ideaal voor situaties waarin een standaard deurbreedte gehandhaafd moet worden.

Draaipunt: vast op 40 mm
Bovenspeun: 40 mm
Afwerkingen: Roestvast staal en Zwart


Componenten

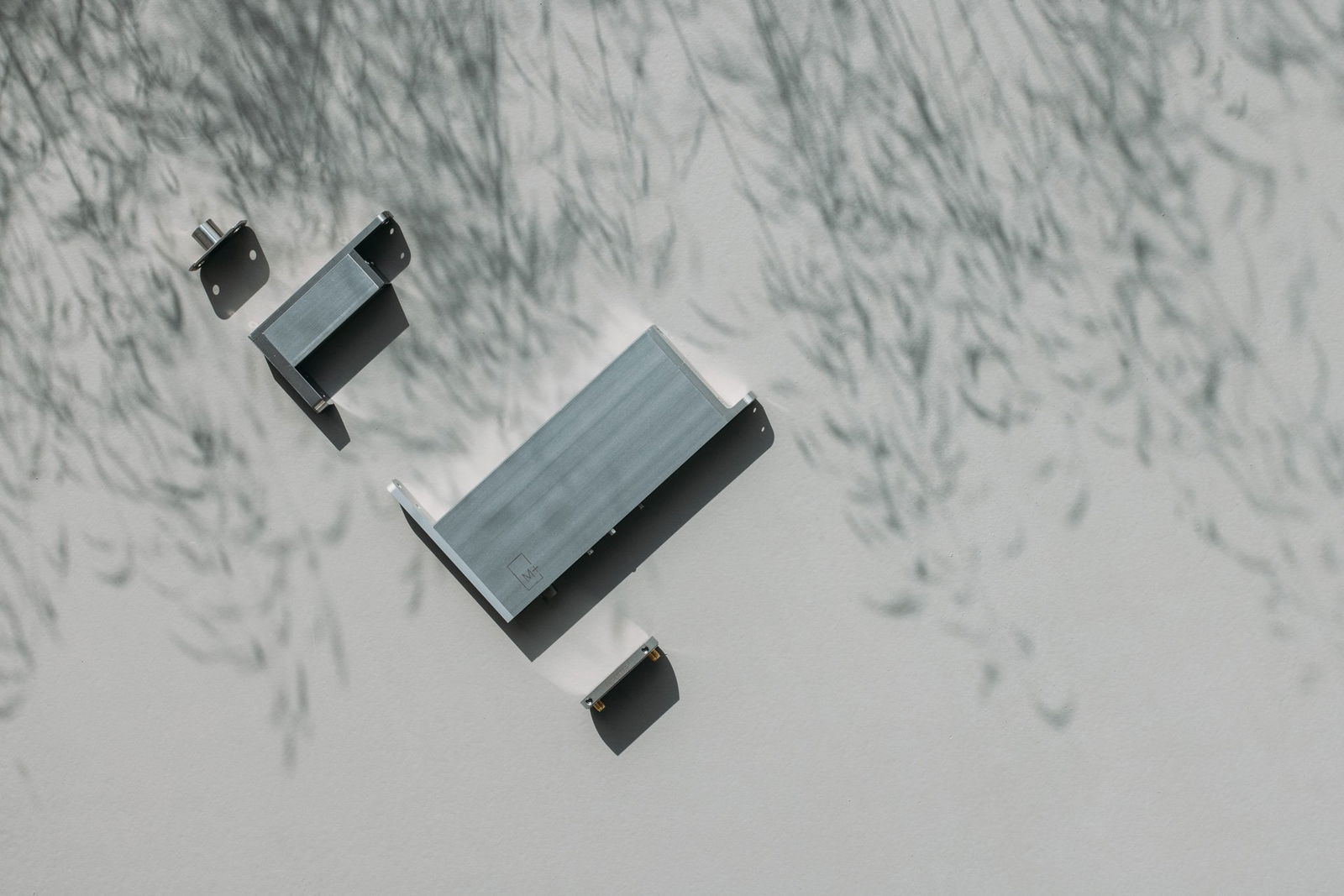

Een taatsdeur heeft diverse componenten nodig – het taatssysteem, een vloerplaat, een plafondplaat en een bovenspeun.

Click a component
close

Bovenspeun

De bovenspeun wordt in de bovenkant van de deur gemonteerd. Er wordt gebruik gemaakt van een zogenaamde pinhole-verbinding, waarbij de pen is bevestigd aan de bovenspeun en bij het plaatsen van de deur in het gat in de plafondplaat gaat.

FritsJurgens biedt twee soorten bovenspeunen: Bovenspeun Regular en Bovenspeun Cable Grommet. De bovenspeun Cable Grommet met kabeldoorvoer is ontworpen om eenvoudige bedrading door de deur mogelijk te maken voor verlichting of elektronische beveiliging.

Onderspeun

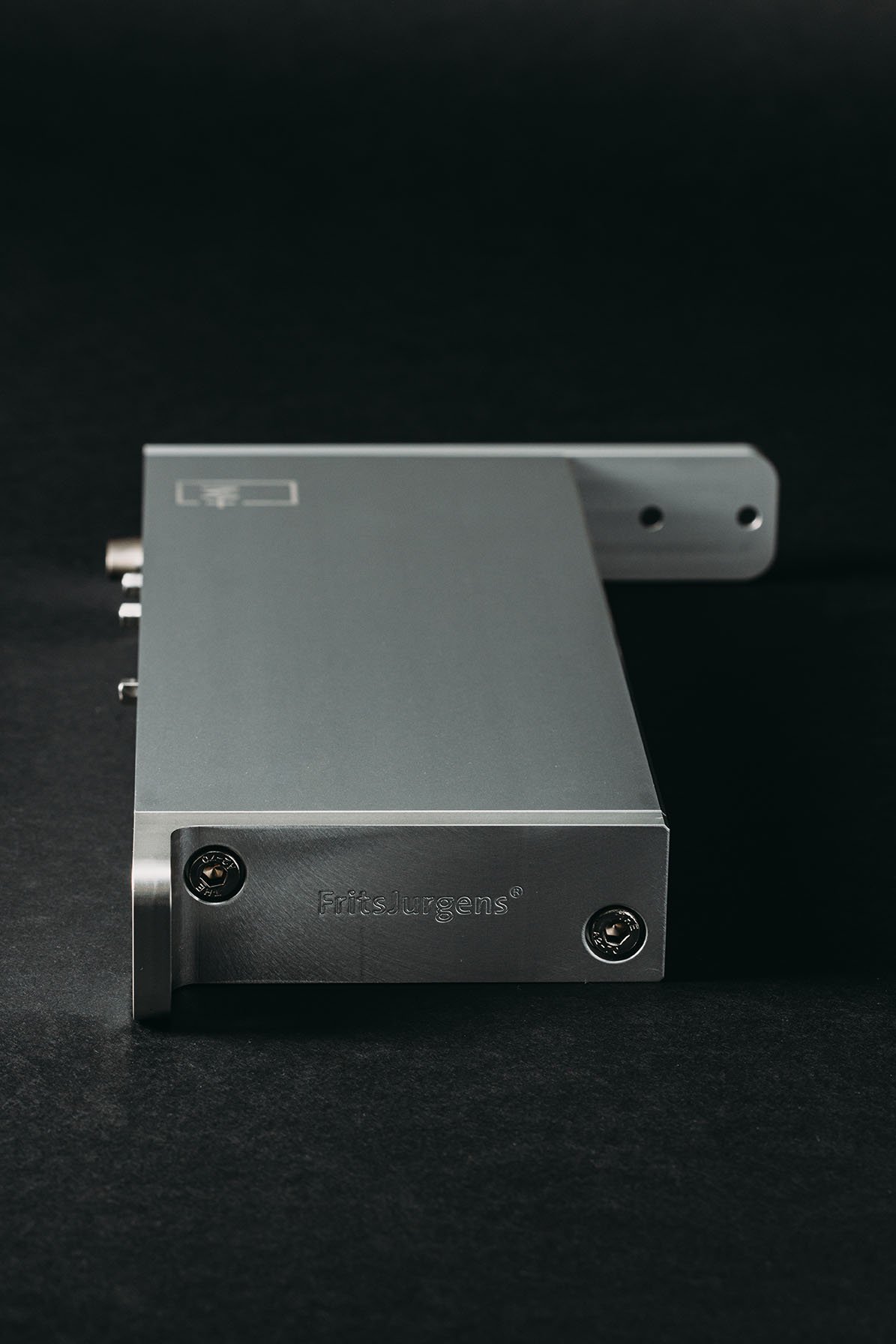

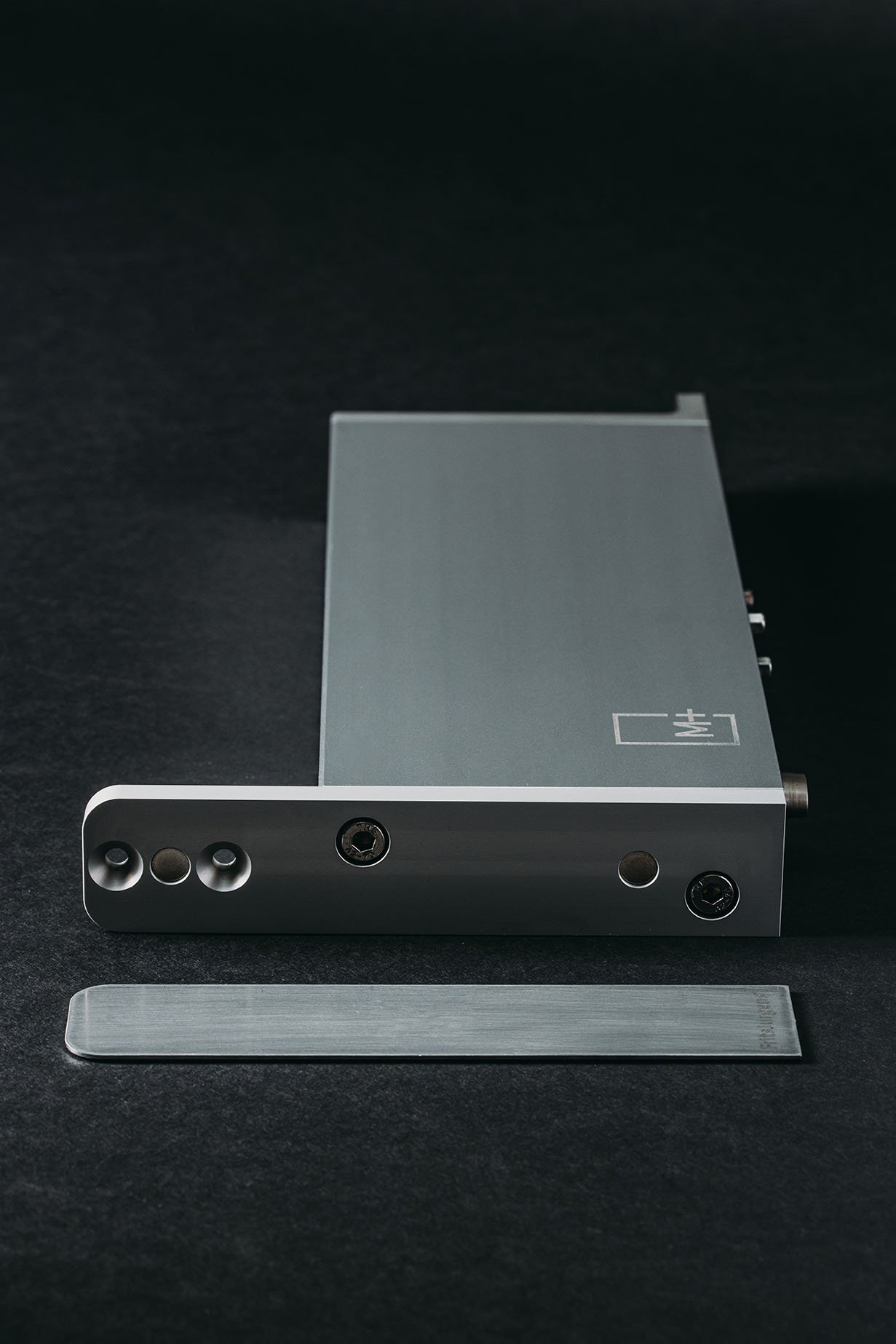

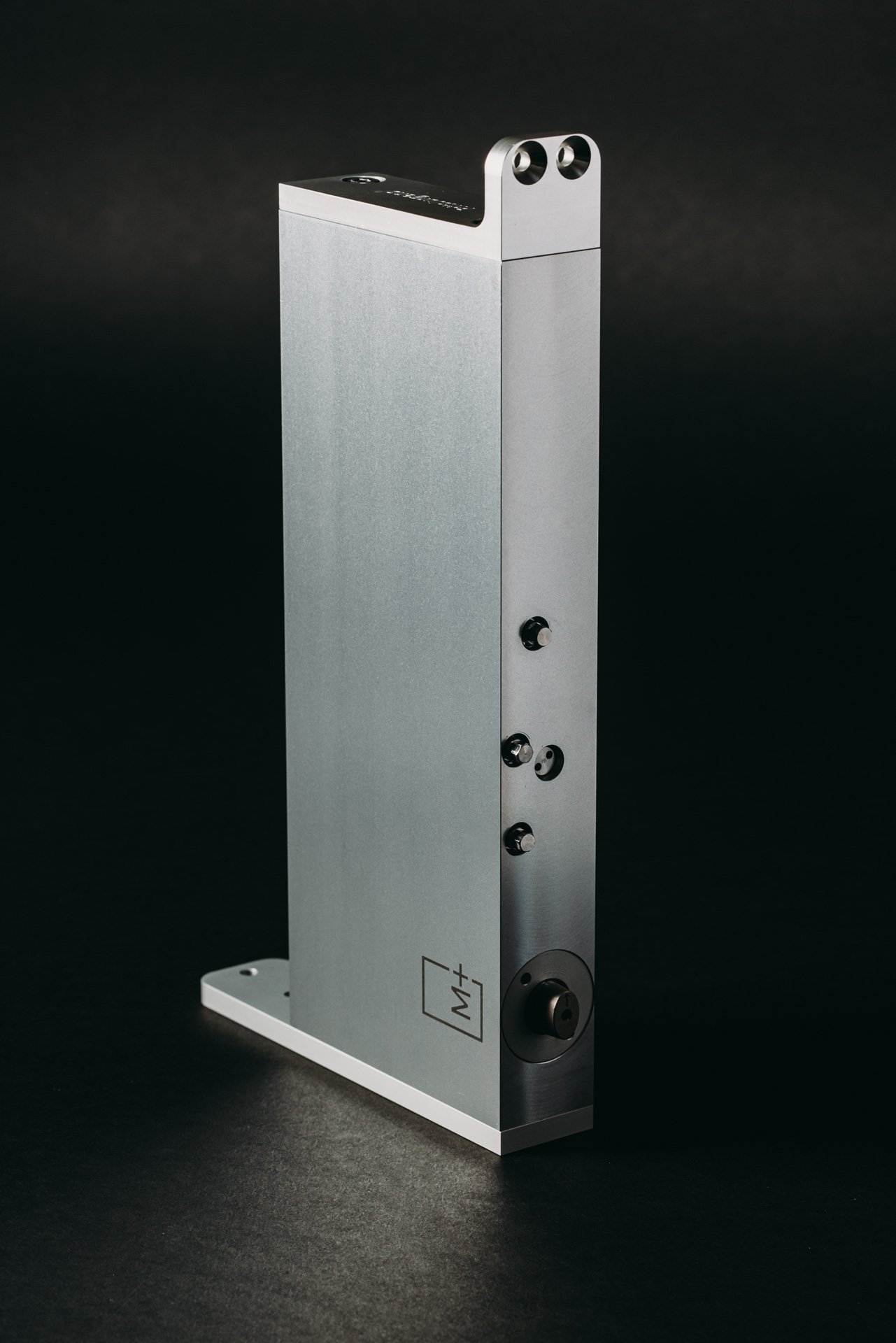

De onderspeun is het taatsmechanisme en aandrijving van de taatsdeur en wordt in de onderzijde van de deur gemonteerd. Hierdoor is het taatsmechanisme vrijwel onzichtbaar. FritsJurgens onderspeunen hebben een draagcapaciteit voor taatsdeuren tot 500 Kg.

Afhankelijk van het type onderspeun biedt deze diverse functies, zoals: vasthoudposities, zelfsluitend, damper control, latch control, 30° speed control, vrij draaiend.

De plaatsing van de onderste scharnieren bepaalt de ruimtelijke impact die de taatsdeur zal hebben op zijn omgeving. Naast een meer reguliere zijplaatsing om taatsdeuren te creëren, zijn FritsJurgens onderspeunen ook geschikt voor 360 graden draaibare panelen of wanden.

Plafondplaten

De plafondplaat wordt op het plafond bevestigd waar de pen van de bovenspeun naadloos in het gat van de plafondplaat past. De plafondplaat is beschikbaar in twee afwerkingen: geborsteld roestvrij staal en zwart.

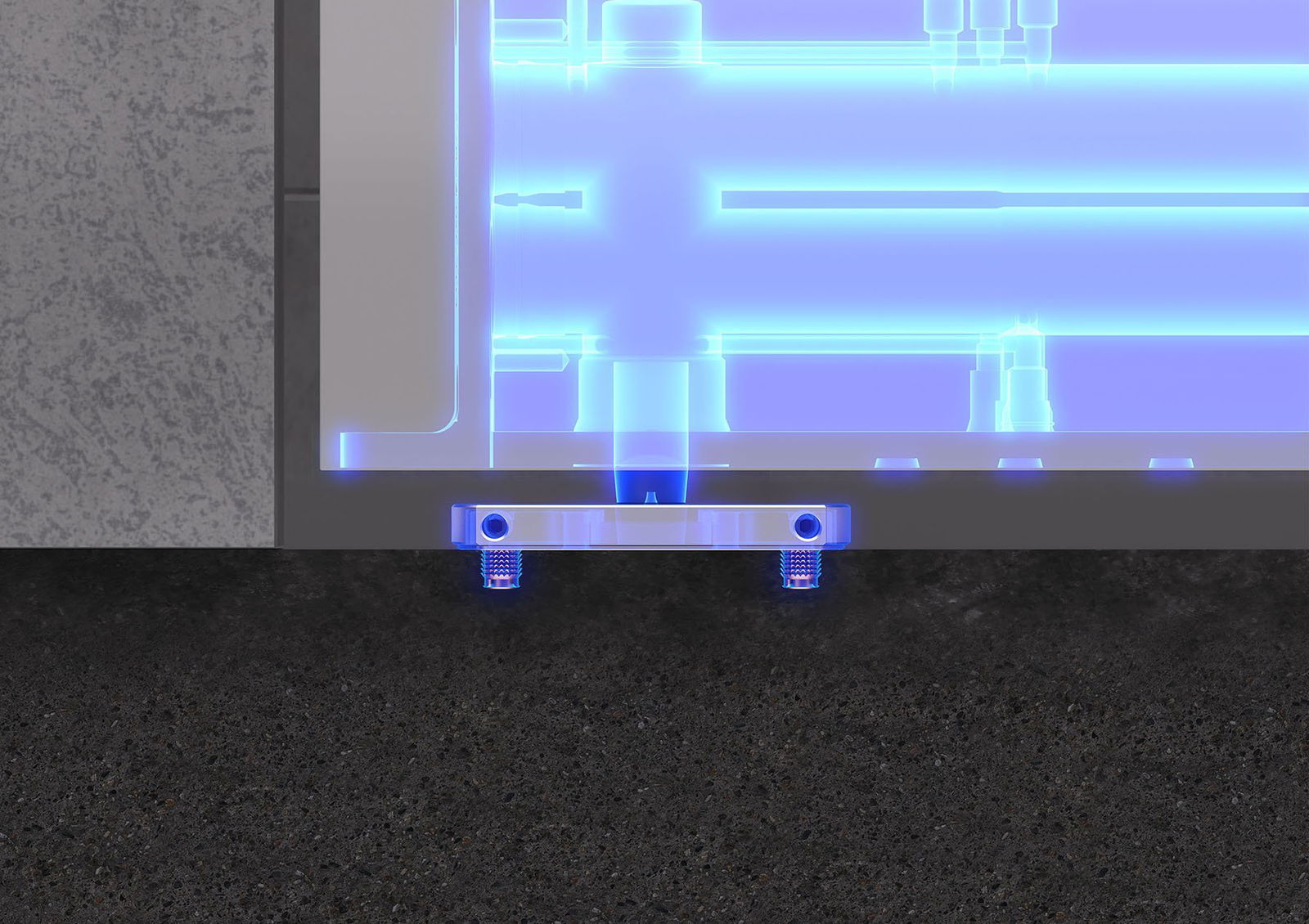

Vloerplaten

Elke FritsJurgens vloerplaat wordt 8 mm in de vloer gemonteerd. Dit is voldoende voor bijna elk vloertype en maakt het mogelijk om de scharnieren van FritsJurgens te combineren met vloerverwarming. Bij de vierkante vloerplaatontwerpen worden twee langere, inkortbare vloerplaatpennen van 30 mm meegeleverd.

Bij System M+ zijn verschillende vloerplaten verkrijgbaar. De standaard vloerplaat is verkrijgbaar in vier uitvoeringen: geborsteld RVS (Serie 420) en PVD-zwart in een ronde en een rechthoekige uitvoering. Ook verkrijgbaar is vloerplaat Flush die kan worden geïntegreerd in dorpels en in binnenvloeren. De vloerplaten van FritsJurgens zijn gemaakt van massief gehard staal en daardoor geheel krasvast.

Bekijk System M +

Wat is het juiste type voor jou?

System M+ heeft 7 verschillende types, allemaal specifiek ontworpen voor het gewicht en de afmetingen van jouw taatsdeur. Ontdek welk type je moet bestellen voor jouw taatsdeur.


Gewichtsklasse A - E

Systeem M+ klasse A - E zijn voor de meest voorkomende deuren. Deze scharnieren zijn kleiner dan klasse F en G en de minimale deurdikte is 40 mm.

Afmetingen: 294,8 x 32 x 99,6 mm
Gewicht: 2,6 kg
Min. Deurdikte: 40 mm


Gewichtsklasse F - G

Systeem M+ klasse F en G zijn voor zwaardere deuren. Deze scharnieren zijn ook groter als klasse A - E en daarvoor moet de deur minstens 50 mm dik zijn.

Afmetingen: 308,2 x 42 x 112,7 mm
Gewicht: 3,6 kg
Min. deurdikte: 50 mm

Wij hebben een selector ontworpen waarin wij u door elke stap leiden om te ontdekken welk type het beste voor u is.

Specificaties

System M+ — Class A-E

Systeem specificaties
Afmetingen 294,8 x 32 x 99,6 mm
Gewicht 2,6 kg
Materiaal Stainless Steel | Anodized aluminum
Corrosion resistance EN 1670 - class 5 (norm:0-5)
Deurspecificaties
Werking deur Enkel- en dubbelwerkend
Gewichtscapaciteit Tussen 349 en 500 kg
Min. deurdikte 40 mm
Deurbreedte 400 - 5000 mm
Vastzetstanden 90º, -90º and 0º
Garantie 2 jaar
Functionaliteiten
Free Swing
Damper control
30° Speed Control
Latch Control

System M+ — Class F-G

Systeem specificaties
Afmetingen 308,2 x 42 x 112,7 mm
Gewicht 3,6 kg
Materiaal Stainless Steel | Anodized aluminum
Corrosion resistance EN 1670 - class 5 (norm:0-5)
Deurspecificaties
Werking deur Enkel- en dubbelwerkend
Gewichtscapaciteit Tussen 350 en 500 kg
Min. deurdikte 50 mm
Deurbreedte 400 - 5000 mm
Vastzetstanden 90º, -90º and 0º
Garantie 2 jaar
Functionaliteiten
Free Swing
Damper Control
30° Speed Control
Latch Control

Downloads

2D tekening M32+
DWG Bestand, 1.05 MB
2D tekening M42+
DWG Bestand, 1.01 MB
3D tekening M32+ (BIM)
RVT Bestand, 7.86 MB
3D tekening M32+ 40mm (STEP)
STEP Bestand, 1.95 MB
3D tekening M32+ 70mm (STEP)
STEP Bestand, 2.32 MB
3D tekening M42+ (BIM)
RVT Bestand, 7.86 MB
3D tekening M42+ 40mm (STEP)
STEP Bestand, 2.30 MB
3D tekening M42+ 70mm (STEP)
STEP Bestand, 1.77 MB
Bestektekst M42+
RTF Bestand, 2.43 KB
Bestekteksten M32+
RTF Bestand, 2.43 KB
Fine tuning card
PDF Bestand, 389.43 KB
Montage & Infreeshandling
PDF Bestand, 3.74 MB
Technisch blad System M/M+ met TP-40 en TP-70
PDF Bestand, 803.62 KB
Gemakkelijke installatie

Gemakkelijke installatie

Alle taatsscharnieren van FritsJurgens kunnen gemakkelijk en snel gefreesd en geïnstalleerd worden. Op locatie kost het installeren slechts ongeveer 30 minuten.

In zowel nieuwe als bestaande situaties wordt de installatie in vier stappen uitgevoerd: bevestigen van de vloerplaat, bevestigen van de plafondplaat, installeren van de deur, finetunen van de deur.

Video's

Zelfsluitend

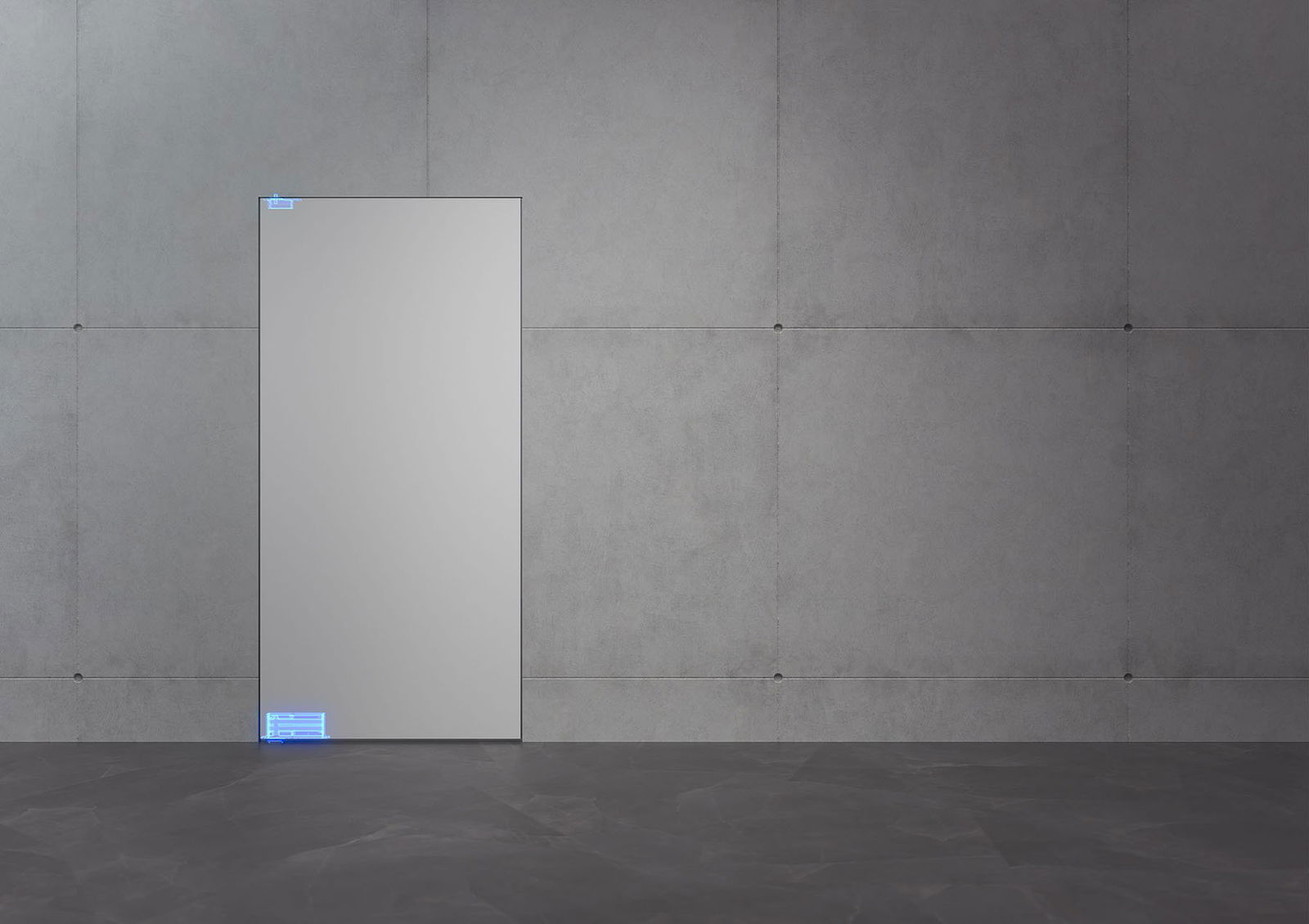

Het System M taatsdeurscharnier is zelfsluitend. Dat betekent dat de deur automatisch naar de 0° positie sluit na het openen. De taatsdeur beweegt elegant gedurende de volledige beweging. Absolute controle met FritsJurgens Inside.

Soft close

De sluitingsdemping in de System M zorgt ervoor dat de deur in een enkele vloeiende beweging sluit. De taatsdeur sluit moeiteloos en fluisterstil op elegante wijze. Absolute controle met FritsJurgens Inside.

Wandbescherming

Wanneer het FritsJurgens System M taatsdeurscharnier toegepast is zal het systeem de taatsdeur beschermen tegen aanrakingen met de muur dankzij de openingsdemping. De hydraulische openingsdemping in de System M zorgt ervoor dat de taatsdeur sterk wordt afgeremd wanneer deze 70° bereikt. Hierdoor wordt de muur niet geraakt. Door de openingsdemping opent de deur elegant.

Ruimtelijke impact

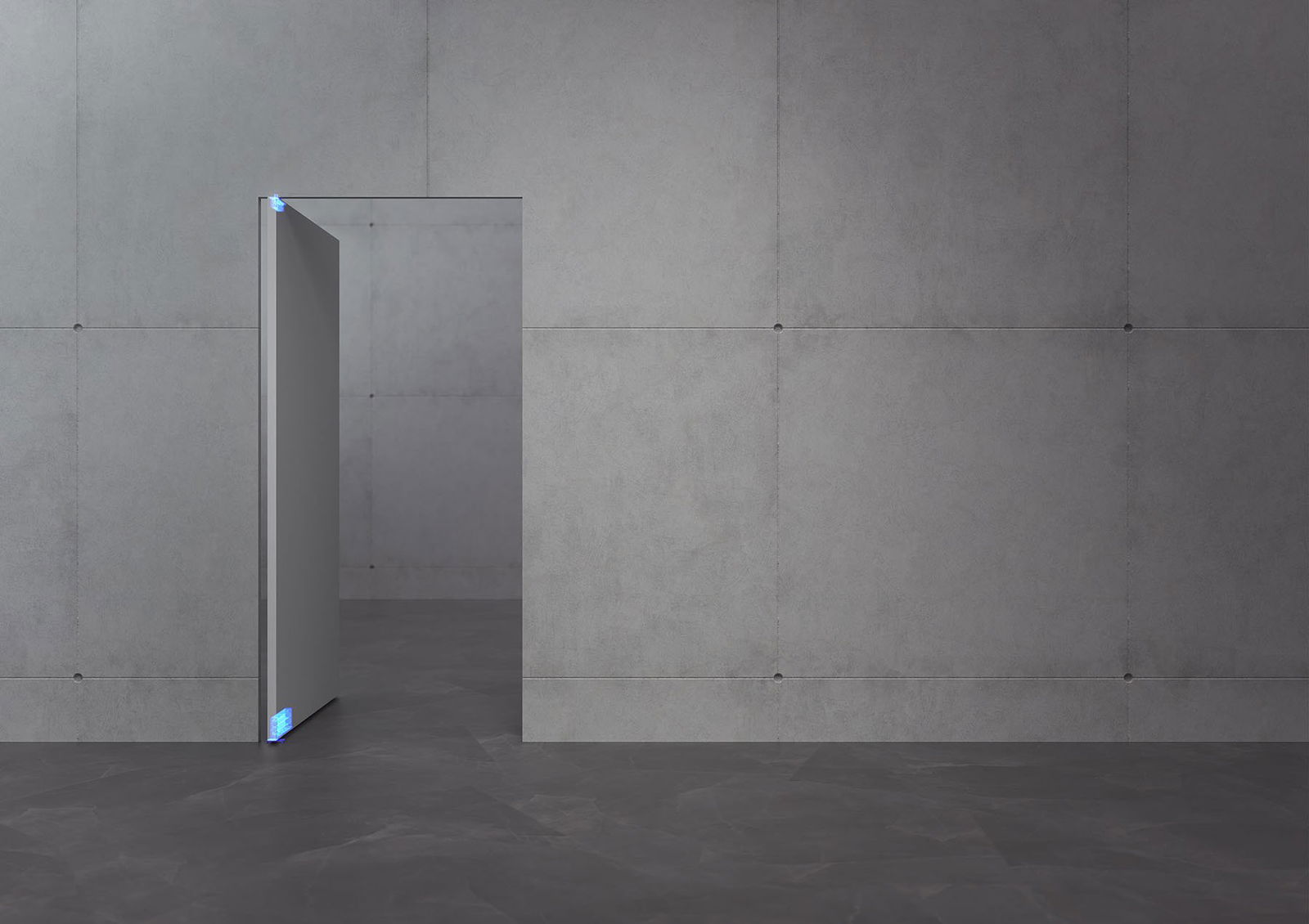

Een taatsdeur is een design statement met een grote ruimtelijke impact. De scharnieren zijn ‘double acting’, wat inhoudt dat ze naar beide kanten openen. Door de taatsdeur simpelweg op 0°, 90° or -90° te houden zal de deur in deze positie blijven staan waardoor de ruimtelijke impact onder uw controle is.

Lichte aanraking

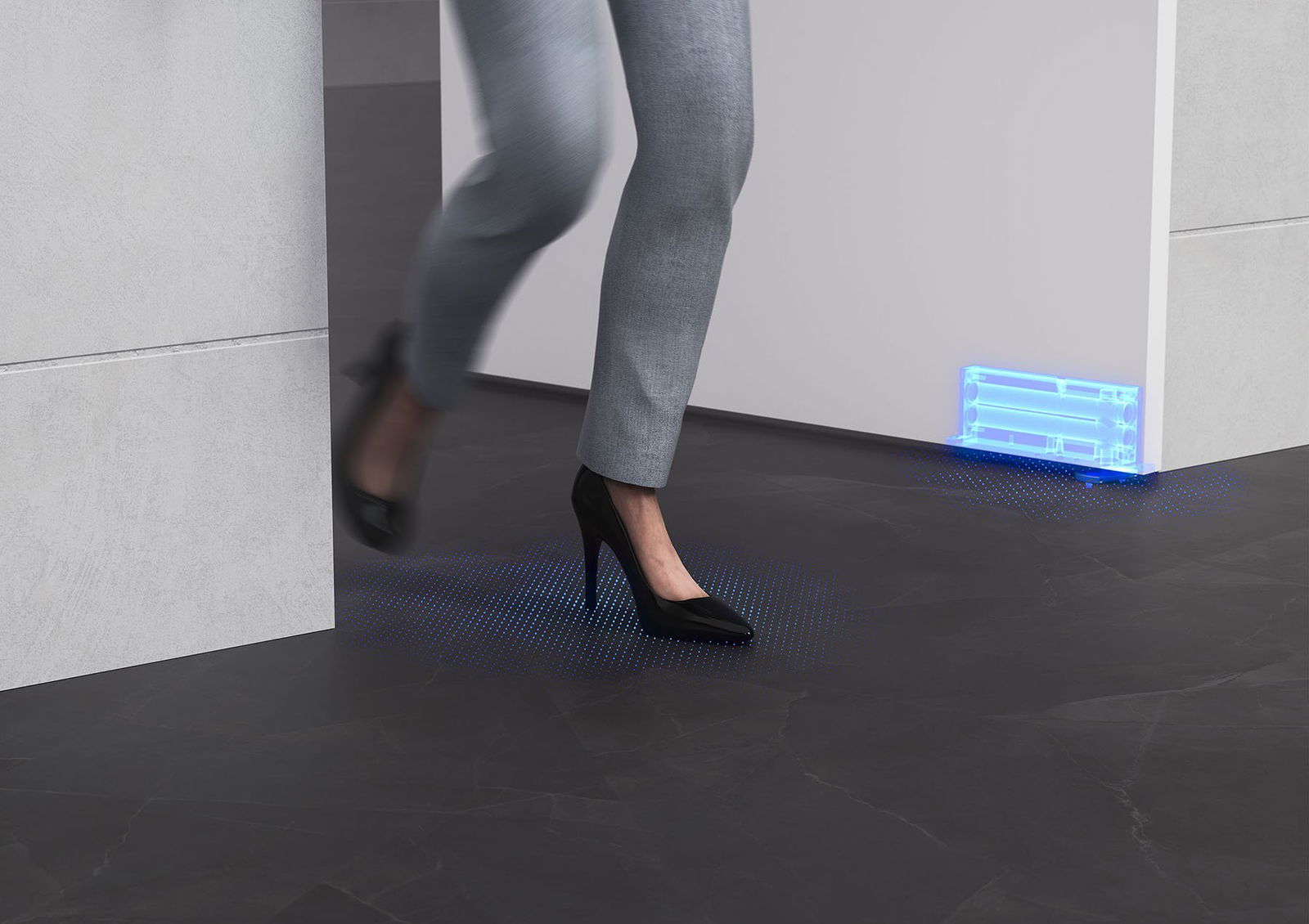

Met slechts een lichte aanraking wordt de deur in beweging gebracht. Een moeiteloze ervaring en een enkele vloeiende beweging. Perfect gebalanceerd.

Dubbelwerkend

Het System M taatsdeurscharnier opent naar beide zijden. Dat betekent dat ook de vastzetstanden aan beide kanten gebruikt kunnen worden. Dit geeft u de vrijheid om te bepalen wat de invloed van de taatsdeur is op de ruimte en hoe u de deur wilt gebruiken.

Veel gestelde vragen

Wat is het verschil tussen System M en System M+?
System M+ heeft twee extra opties voor het aanpassen van de beweging – 30° Speed Control en Latch Control – om de beweging van de deur nauwkeurig af te stellen. System M en System M+ zijn beide uitgerust met Damper Control. Naast het verschil in bewegingsverstelbaarheid is System M+ geschikt voor deuren tussen 80 en 500 kg, System M voor deuren tussen 20 en 209 kg.
Hoe kies ik het juiste type?
Om het juiste type System M+ voor jouw taatsdeur te selecteren gebruikt je de FritsJurgens Selector.
Hoe weet ik of System M+ de juiste keuze is voor mijn taatsdeur?
Om erachter te komen of System M+ de juiste keuze is voor jouw deurdesign, gebruik je de FritsJurgens Selector.

Accessoires

Om de installatie en functionaliteit van de taatsdeur te optimaliseren biedt FritsJurgens diverse accessoires aan. Je kunt deze accessoires toevoegen aan je bestelling, die je kunt configureren via de FritsJurgens Selector.
