System One Slim
Vrijdraaiend · 18 mm · Klasse C, tot 209 kg
Het vrijdraaiende taatssysteem voor binnendeuren met slanke stalen en aluminium profielen. Ontwikkeld tot 18 mm, gemonteerd zonder adapters.
Ontworpen voor minimale profielen
18 mm, boven en onder
Beide speunen zijn 18 mm hoog, inclusief de trede die in het profiel valt. De lijn van het profiel loopt van vloer tot plafond ononderbroken door, onverstoord door de hardware erin.
ProfileFit, zonder adapters
Geïntegreerde beugels schuiven in een voorbereide uitsparing van 114 x 32 mm en worden vastgezet met twee verzonken M6-bouten. Geen adapters, geen extra onderdelen.
Tot 209 kg
Klasse C, afhankelijk van de breedte van de deur. Voor zwaardere deuren, tot 500 kg, neemt de reguliere System One met de Bovenspeun Reversed het over.
Wat een System One Slim set bevat
Een complete set bestaat uit vier onderdelen. Het taatsscharnier zit in het deurprofiel, de platen verankeren het aan vloer en plafond. De Slim-producten worden alleen als complete set verkocht.
Plafondplaat
Gemonteerd in het plafond; de telescopische pin van de Bovenspeun Slim schuift erin. Klasse G, 70 x 40 x 23 mm, in RVS of zwart.
Bovenspeun Slim
Schuift in de bovenkant van het deurprofiel, op dezelfde 18 mm als de onderspeun. Een telescopische pin met een diameter van 15 mm draait 19,5 mm uit die behuizing en is 5 mm naar beide zijden af te stellen.

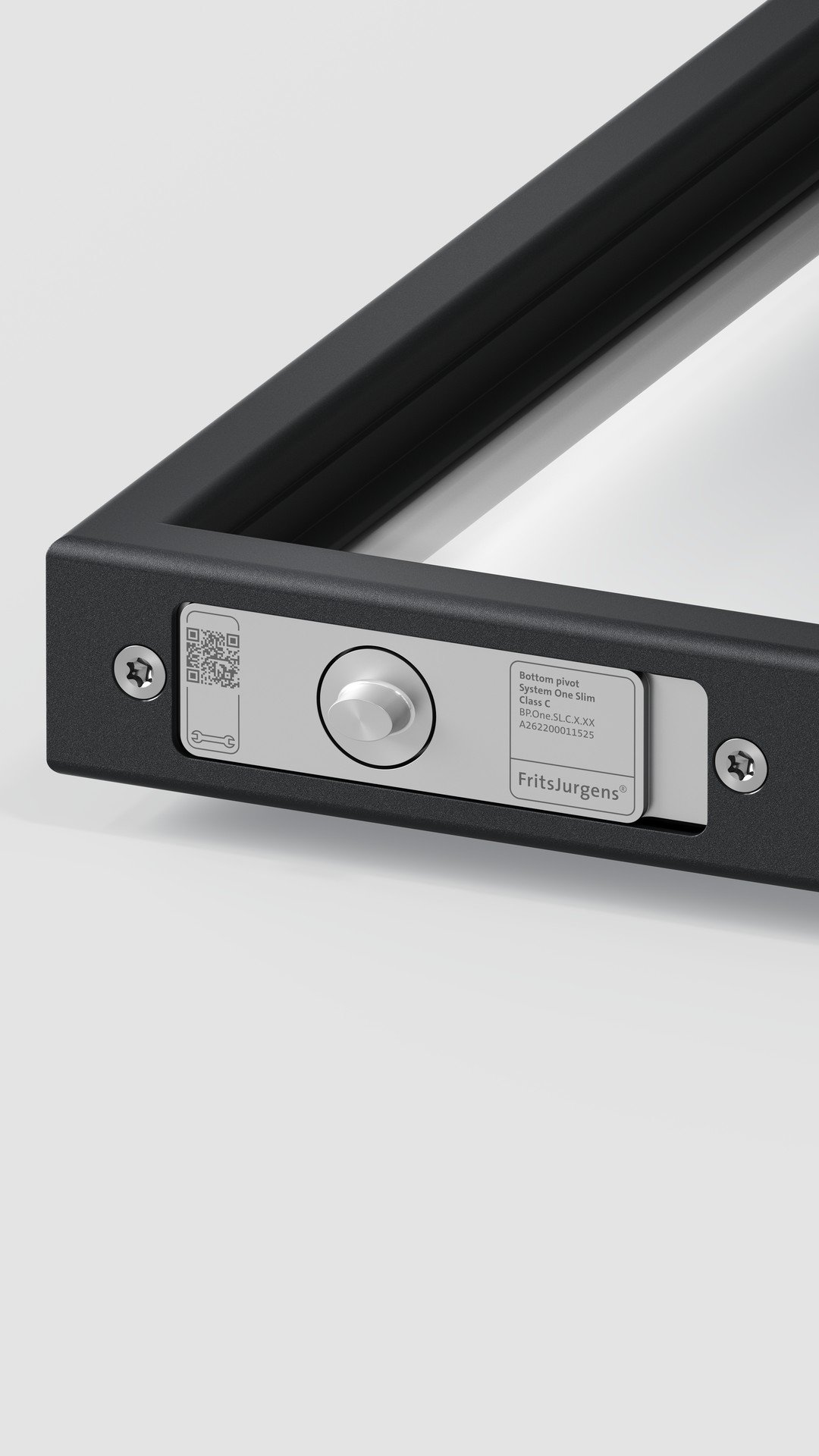

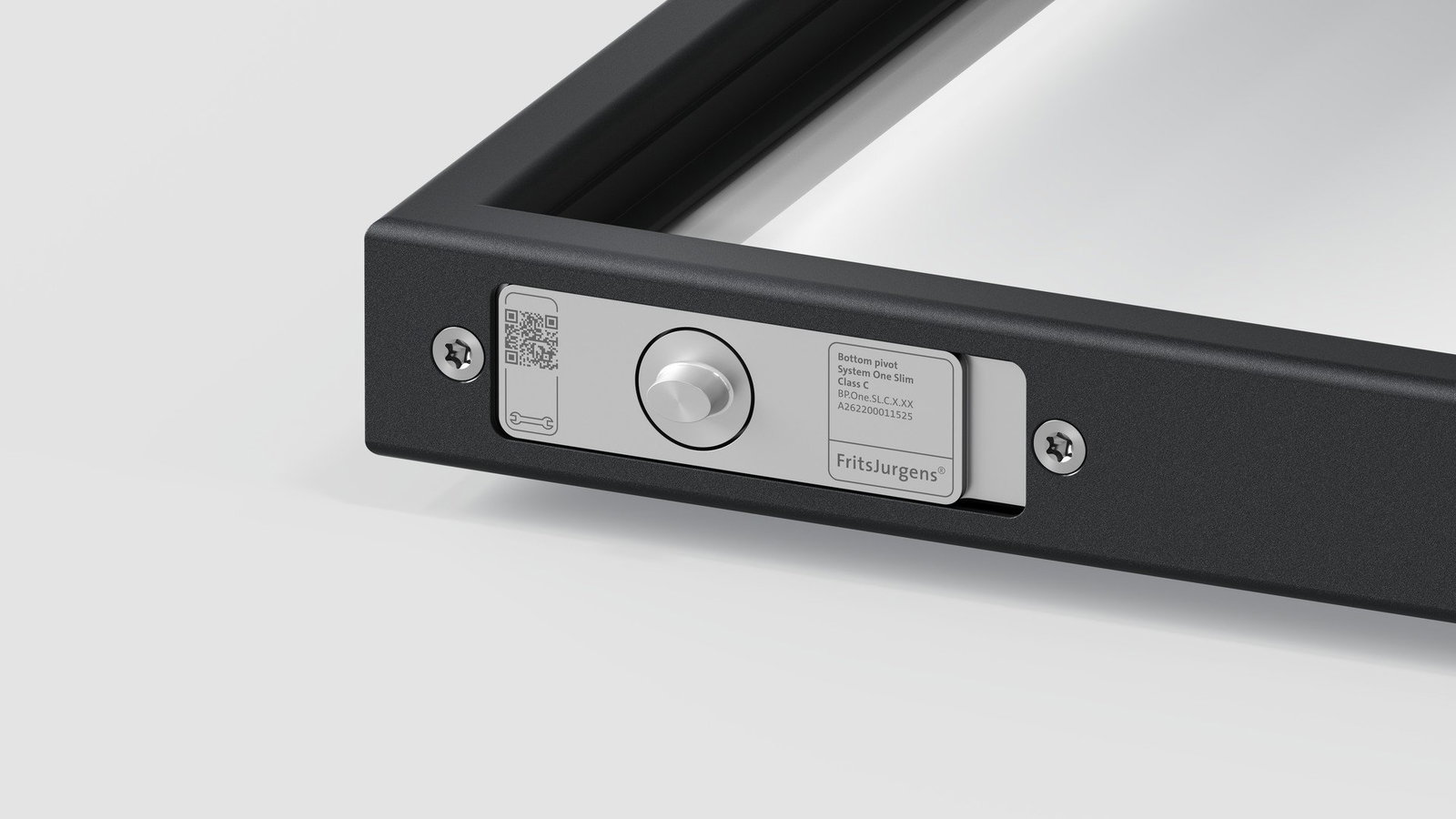

Onderspeun
Het taatsmechanisme en de aandrijving van de deur, gemonteerd in de onderkant van het profiel en vrijwel onzichtbaar. Vrijdraaiend over 360°, zonder vasthoudstanden en niet zelfsluitend. Klasse C, tot 209 kg, afhankelijk van de breedte van de deur.
Vloerplaat
Bij de System One Slim set hoort de rechthoekige vloerplaat, niet verstelbaar, 80 x 40 x 9 mm met een vrije draairuimte van 11 mm. Twee of vier pinnen van 8 mm houden de plaat vast tussen twee vloertypes, of twee pinnen van 30 mm in gelaagde vloermaterialen. RVS of zwart.
* Afgebeeld: System One Slim Klasse C. Leverbaar in RVS en in zwart.
In het profiel
De hele set verdwijnt in een kokerprofiel van 40 x 20 x 2 mm. Zo ziet dat er van binnenuit uit.
In één oogopslag
System One Slim is er in één klasse. Klasse C geldt voor binnendeuren tot 209 kg, afhankelijk van de breedte van de deur; gebruik de productselector voor de definitieve klasse voor uw deur.
System One Slim - Klasse C
| Systeem | |
|---|---|
| Afmetingen | 137 x 32 x 18 mm |
| Hoogte | 18 mm, inclusief de trede in het profiel |
| Uitsparing | 114 x 32 mm |
| Profiel | Kokerprofiel 40 x 20 x 2 mm (minimaal), staal of aluminium |
| Materiaal | RVS en geanodiseerd aluminium |
| Bevestiging | Inschuiven, doorbouten M6 (2x) |
| Deur | |
| Deurwerking | Dubbelwerkend, 360° rotatie |
| Deurgewicht | Klasse C, tot 209 kg, afhankelijk van de breedte van de deur |
| Draaipunt | Van 70 mm tot middenplaatsing |
| Bovenruimte | 4 - 10 mm |
| Toepassing | Binnendeuren |
| Functionaliteiten | |
| Vrijdraaiend | Ja |
| Vasthoudstanden | Nee |
| Zelfsluitend | Nee |
| Art.nr. | BP.One.SL.C.X.XX |
ProfileFit in beweging
