System Fx

System Fx biedt sterke houdposities bij elke hoek van 90°. Met zijn duurzame, minimalistische en slanke ontwerp is het de ideale oplossing voor binnendeuren.

Kenmerken

Compact ontwerp

Met een hoogte van slechts 38 mm en een breedte van 32 mm past System Fx naadloos in deuren met een slank profiel. Dit combineert eenvoudige installatie met een strak, minimalistisch uiterlijk zonder concessies te doen aan de prestaties.

Draagvermogen

System Fx is ontworpen om deuren te ondersteunen met een gewicht tussen 20 en 500 kg, wat zorgt voor betrouwbare functionaliteit in een breed scala aan toepassingen, van lichte tot zwaardere deurontwerpen.

Keert terug naar de dichtstbijzijnde houdpositie

Of het nu in het midden of aan de zijkant wordt geplaatst, System Fx keert terug naar de dichtstbijzijnde houdpositie vanuit +10° of -10° van de houdpositie, voor verbeterde functionaliteit en gebruiksgemak.

Maak kennis met System Fx

Wat een System Fx set bevat

Een complete set bestaat uit vier onderdelen. Het scharnier zit in de deur, de platen verankeren hem aan vloer en plafond.

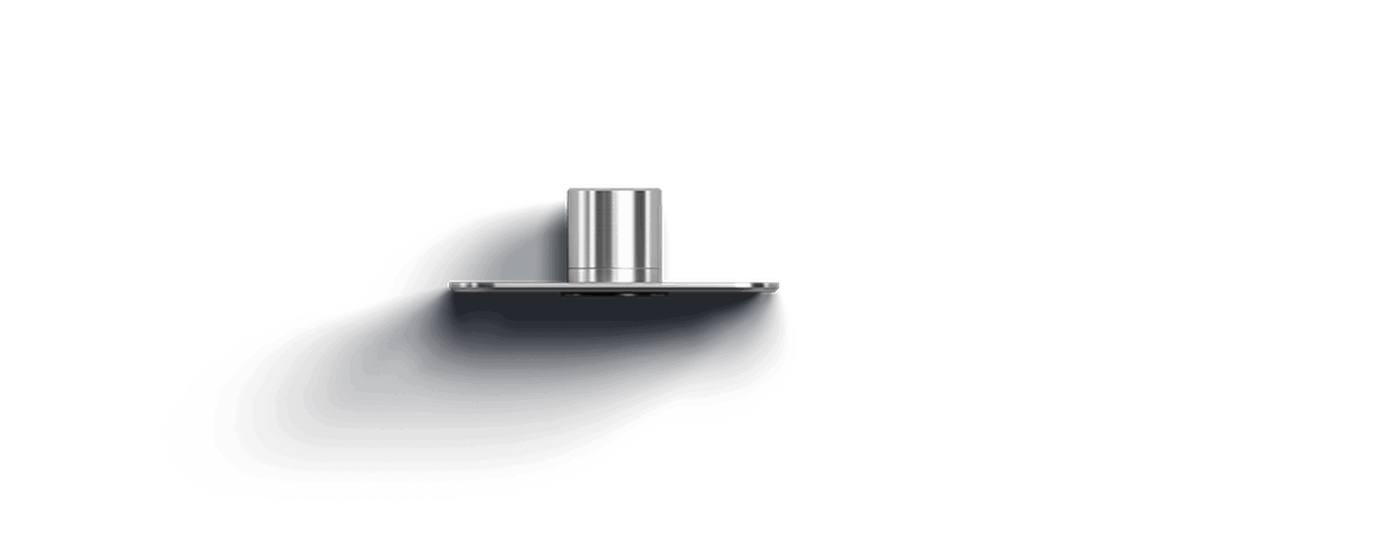

Plafondplaat

Wordt in het plafond gemonteerd; de pen van de bovenspeun valt erin. Leverbaar in geborsteld roestvast staal en zwart.

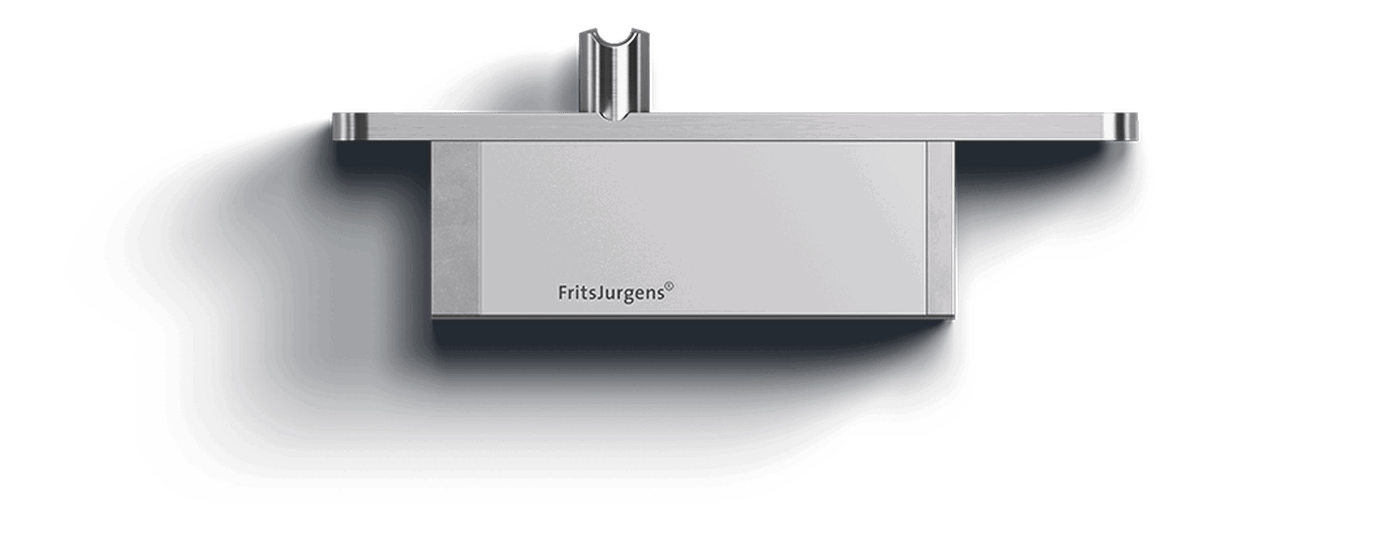

Bovenspeun

Wordt met een penverbinding in de bovenkant van de deur gemonteerd. Leverbaar als Class B en Class G, en als Top pivot Reversed. De Class G-uitvoering heeft een kabeldoorvoer van Ø7,5 mm voor bekabeling door de deur.

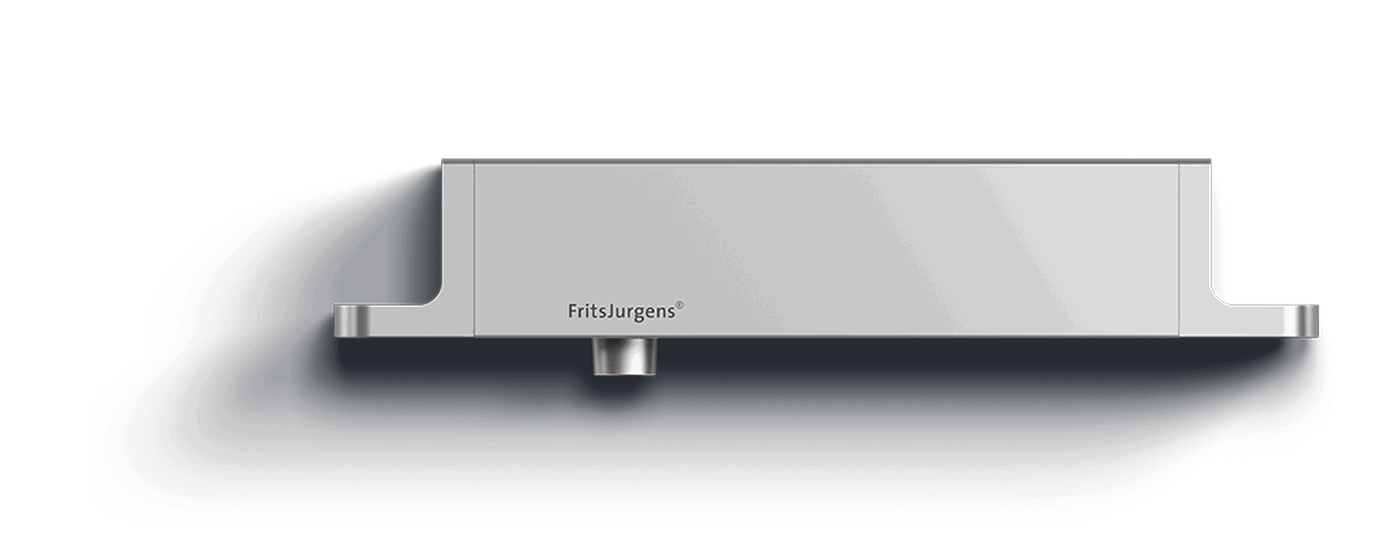

Onderspeun

Het draaimechanisme en de aandrijver van de deur, weggewerkt in de onderkant, praktisch onzichtbaar. Draagvermogen tot 500 kg. System Fx is een vrijdraaiend systeem: het biedt sterke vasthoudstanden en vrijdraaiing tussen 10° en 80°, en is niet zelfsluitend.

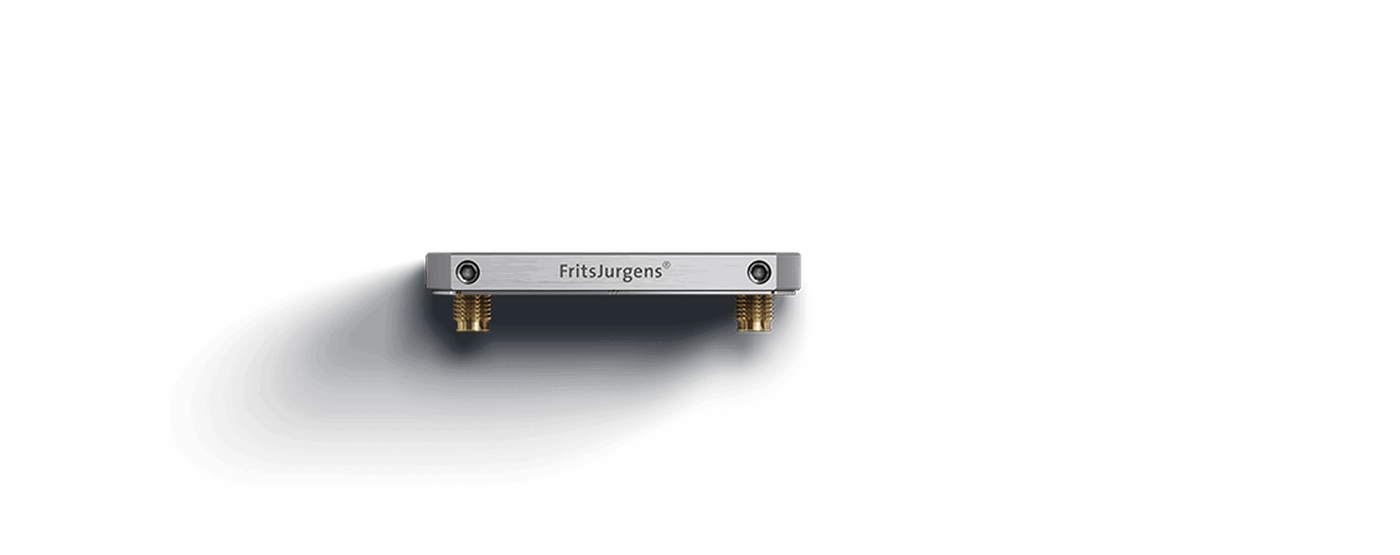

Vloerplaat

Bevestigd met montagepennen van 8 mm, zodat de plaat met vloerverwarming te combineren is. Vierkant en rond zijn er in roestvast staal en zwart; Flush wordt in het kozijn verzonken en is er in roestvast staal.

* Afgebeeld: System Fx 70 mm. Andere uitvoeringen leverbaar.

Configureer uw eigen set

Elk onderdeel is een keuze

Vijf zorgvuldige keuzes houden een deur van 500 kg precies waar u hem laat.

De onderspeun hierboven is waar dat gebeurt. Dit zit erin, en dit is waarom elk onderdeel is zoals het is.

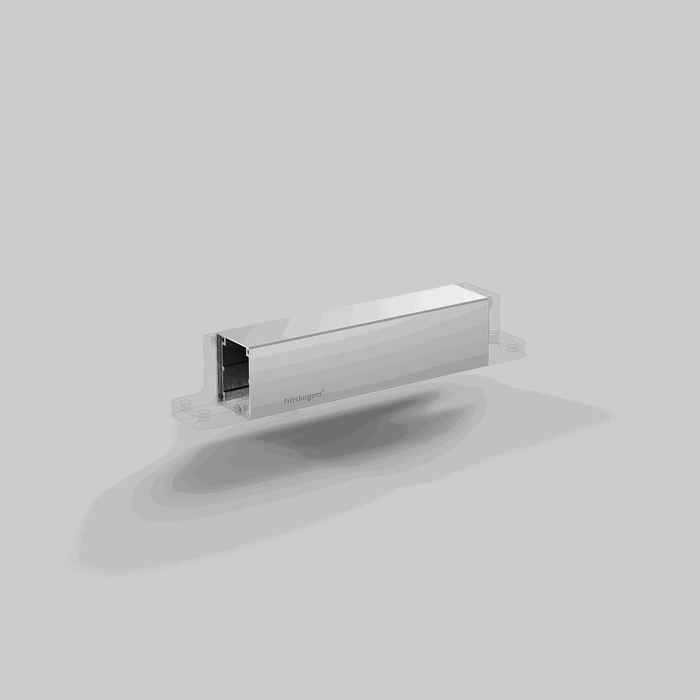

1/5 Behuizing

Niets is zichtbaar. De behuizing verdwijnt in de deur, zodat de ruimte alleen de deur zelf ziet bewegen.

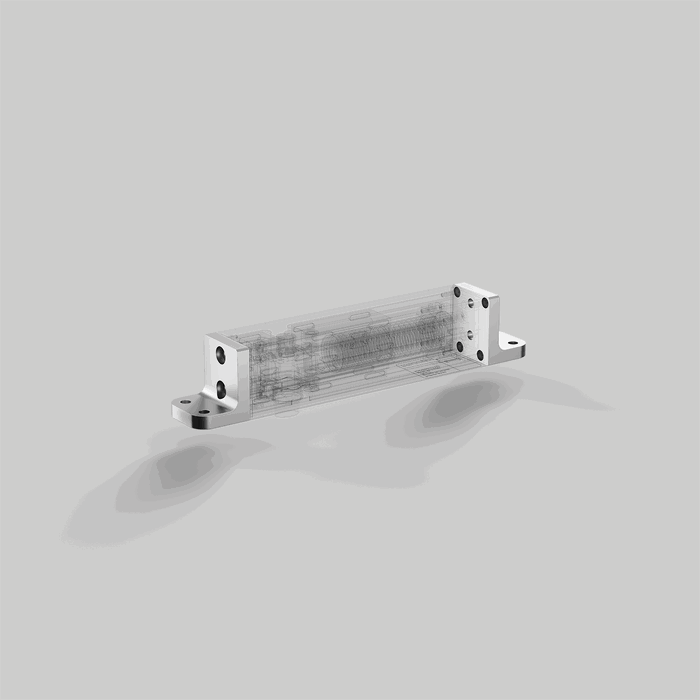

2/5 Montagebeugels

Houdt de lijn. De beugels houden het systeem precies op zijn plaats waar het de vloer raakt, zodat de deur de lijn houdt waarop hij is gezet.

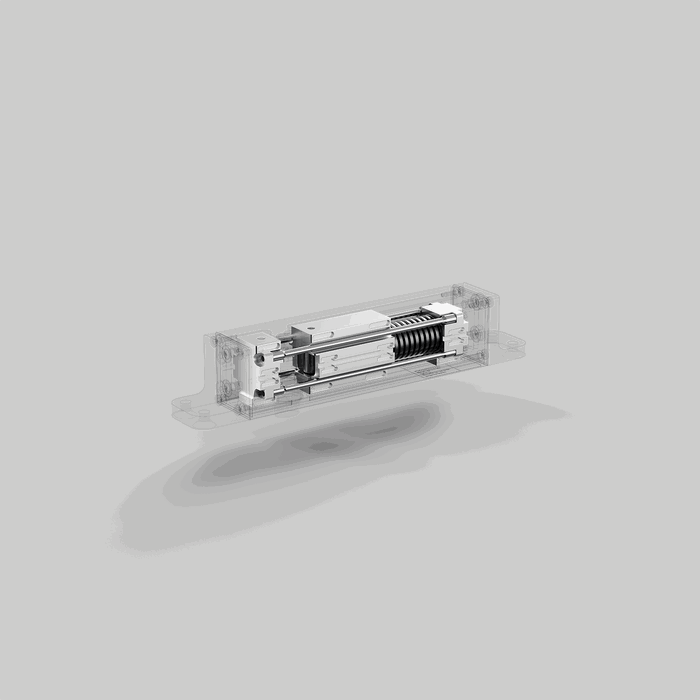

3/5 Vasthoudmechanisme

Houdt waar u hem laat. De deur stopt waar u hem zet en blijft daar, in plaats van vanzelf terug de ruimte in te zwaaien. Sterke vasthoudstanden bij elke 90°

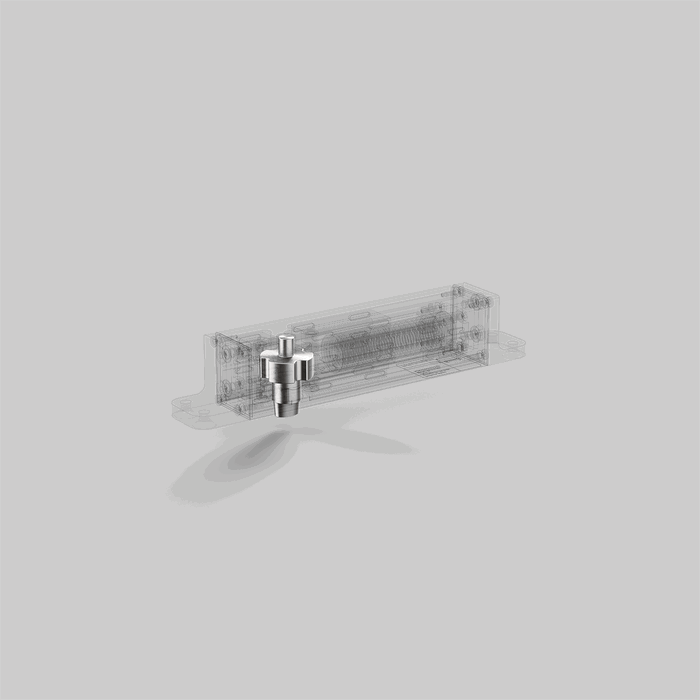

4/5 Nokkenas

Slijt niet. Het onderdeel dat de kracht van elke opening en sluiting opvangt is gereedschapsstaal, zodat de deur zijn precieze gevoel houdt in plaats van los te gaan zitten. Gereedschapsstaal · moeiteloze rotatie, jaar na jaar

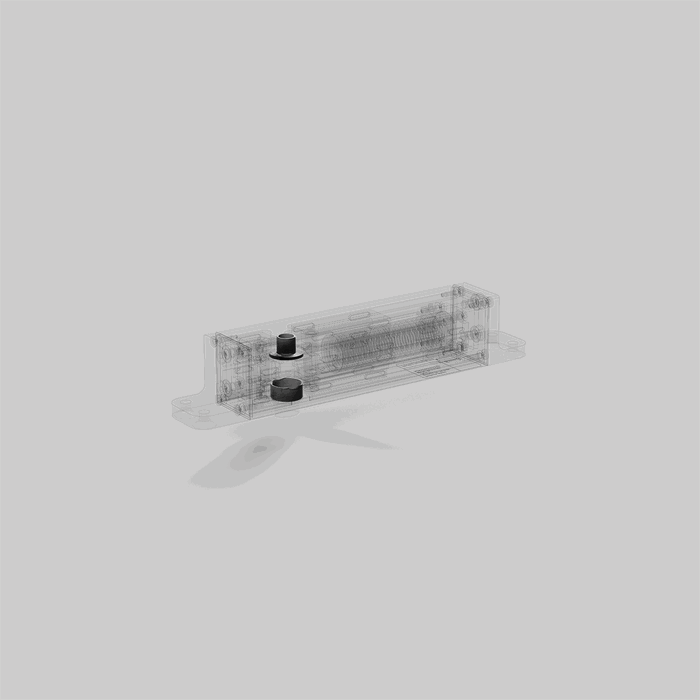

5/5 Lagers

Maakt gewicht licht. De lagers verdelen de last onder elkaar, zo gelijkmatig dat een forse deur met een handbeweging draait. Drie polymeerlagers · soepele beweging onder de zwaarste deuren

Drag over the photos for more

In één oogopslag

System Fx komt in twee uitvoeringen. De 70 mm loopt van zij- tot middenplaatsing en neemt deuren tot 500 kg; de 40 mm is een vaste zijplaatsing voor deuren tot 209 kg.

System Fx 70 mm Klasse A, C en G

Systeem Specificaties
Afmetingen	210 x 32 x 38 mm
Plaatsing	Zij- tot middenplaatsing
Draaipunt	Vanaf 70 mm tot middenplaatsing
Afdekplaten	Nee
Draagvermogen	Klasse A: 20 - 119 kg Klasse C: tot 209 kg Klasse G: tot 500 kg
Compatibel met
Bovenspeunen	Bovenspeun 70 mm Klasse B (Klasse A) Bovenspeun 70 mm Klasse G (Klasse C en G) Bovenspeun Reversed (alle klassen)
Vloerplaten	Vloerplaat rechthoekig Vloerplaat rond Vloerplaat Flush rechthoekig Vloerplaat Flush afgerond
Functionaliteiten
Vrijdraaiend	Ja
Houdposities	Ja
Zelfsluitend	Nee
Deur specificaties
Deurwerking	Draaideur: 360° Dubbelwerkend: 180° Enkelwerkend: 90°
Deurbreedte	Onbeperkt
Deurhoogte	Onbeperkt
Draaipunt	Zijkant en midden
Minimale deurdikte	40 mm
Bovenruimte	4 - 10 mm
Onderruimte	7 - 11 mm
Deurbeweging	Vrijdraaiend tussen 10° en 80°, met vasthoudposities op 0°, 90°, 180° en 270°

System Fx 40 mm Klasse A en C

Systeem specificaties
Afmetingen	188 × 32 × 85 mm
Plaatsing	Zijplaatsing
Draaipunt	Vast op 40 mm
Afdekplaten	Ja
Draagvermogen	Klasse A: 20 - 119 kg Klasse C: tot 209 kg
Compatibel met
Bovenspeunen	Bovenspeun 40 mm Klasse B (Klasse A) Bovenspeun 40 mm Klasse G (Klasse C) Bovenspeun Reversed (alle klassen)
Vloerplaten	Vloerplaat rechthoekig Vloerplaat rond Vloerplaat Flush rechthoekig Vloerplaat Flush afgerond
Functionaliteiten
Vrijdraaiend	Ja
Houdpositie	Ja
Zelfsluitend	Nee
Deur specificaties
Deurwerking	Draaideur: 360° Dubbelwerkend: 180° Enkelwerkend: 90°
Deurbreedte	Onbeperkt
Deurhoogte	Onbeperkt
Draaipunt	Zijkant
Minimale deurdikte	40 mm
Bovenruimte	4 - 10 mm
Onderruimte	7 - 11 mm
Deurbeweging	Vrijdraaiend tussen 10° en 80°, met vasthoudposities op 0°, 90°, 180° en 270°

System Fx op video

Downloads

3D tekening System Fx 40mm (STEP)

STEP Bestand, 1.25 MB

3D tekening System Fx 70mm (STEP)

STEP Bestand, 998.66 KB

Frees- en montagehandleiding System Fx 40 mm Klasse A

PDF Bestand, 1.28 MB

Frees- en montagehandleiding System Fx 40 mm Klasse C

PDF Bestand, 1.29 MB

Frees- en montagehandleiding System Fx 70 mm Klasse A

PDF Bestand, 1.63 MB

Frees- en montagehandleiding System Fx 70 mm Klasse C

PDF Bestand, 1.64 MB

Frees- en montagehandleiding System Fx 70 mm Klasse G

PDF Bestand, 3.18 MB

Inspiratiebrochure

PDF Bestand, 3.37 MB

Productcatalogus

PDF Bestand, 5.74 MB

System Fx 40/70 mm DWG

DWG Bestand, 1.25 MB

System Fx technische documentatie

PDF Bestand, 479.71 KB

Zettex Strongbond lijm

PDF Bestand, 919.65 KB

Veelgestelde Vragen

Wat is er nieuw aan System Fx?

De sterke houdposities van System Fx maken het uniek ten opzichte van onze andere taatsdeurscharnieren. De naam Fx komt van “fix”, wat betekent dat de deur dankzij de sterke houdposities op zijn plaats wordt gehouden.

Heeft System Fx demping of soft-close?

System Fx biedt geen demping of soft-close. Dit wordt exclusief aangeboden door System M+ en M+.

Hoe weet ik of System Fx het juiste type scharnier is voor mijn project?

Om te ontdekken of System Fx de meest ideale oplossing is voor uw project, gebruikt u onze productselector.
