System One
Met een hoogte van slechts 18 mm is System One het meest compacte taatsscharnier van FritsJurgens voor deuren vanaf 40 mm dik. Het draait om één draaipunt en is vrijdraaiend, dus geschikt voor enkelwerkende en dubbelwerkende taatsdeuren en voor draaideuren.
Kenmerken
Compact en slank
Met een hoogte van 18 mm en een breedte van 32 mm past System One in deuren vanaf 40 mm dik. Het heeft geen vasthoudstanden en is niet zelfsluitend. Dat houdt het mechanisme eenvoudig en maakt het geschikt voor veel deurontwerpen. Voor stalen en aluminium profielen is er System One Slim.
Vrijdraaiend
De deur draait vrij in beide richtingen. Door die eenvoud is System One gemakkelijk te combineren met deurkozijnen.
Enkelwerkend, dubbelwerkend en draaideur
System One draait vrij: enkelwerkend tot 90°, dubbelwerkend tot 180°, of volledig rond (360°) als draaideur.
Wat een System One set bevat
Een complete set bestaat uit vier onderdelen. Het taatsscharnier zit in de deur, de platen verankeren het aan vloer en plafond.
Plafondplaat
De plafondplaat wordt in het plafond gemonteerd en neemt de pen van de bovenspeun op. System One gebruikt de plafondplaat Klasse G: 70 × 40 × 23 mm, voor een pen van Ø15 mm, in RVS of zwart.
Bovenspeun
De bovenspeun wordt met een pen-gatverbinding in de bovenkant van de deur gemonteerd. Hij is 5 mm naar links en 5 mm naar rechts verstelbaar en heeft een kabeldoorvoer van Ø7,5 mm. System One 70 mm combineert met de bovenspeun 70 mm Klasse G, of met de bovenspeun Reversed, die met de Receiver in de bovendorpel wordt geïnstalleerd. De 40 mm-uitvoering combineert met de bovenspeun 40 mm Klasse G.
Onderspeun
Het taatsmechanisme zit in de onderkant van de deur, waar het vrijwel onzichtbaar is. Met 162 × 32 × 18 mm draagt System One deuren tot 500 kg (Klasse G). Het is een vrijdraaiend systeem, zonder vasthoudstanden en niet zelfsluitend, dus de deur draait vrij over 360°.
Vloerplaat rechthoekig niet verstelbaar
Dit is de vloerplaat die voor System One is gemaakt. Twee of vier montagepinnen van 8 mm houden hem op zijn plaats, of twee pinnen van 30 mm op gelaagde vloermaterialen, zodat hij te combineren is met vloerverwarming. Hij is leverbaar in RVS.

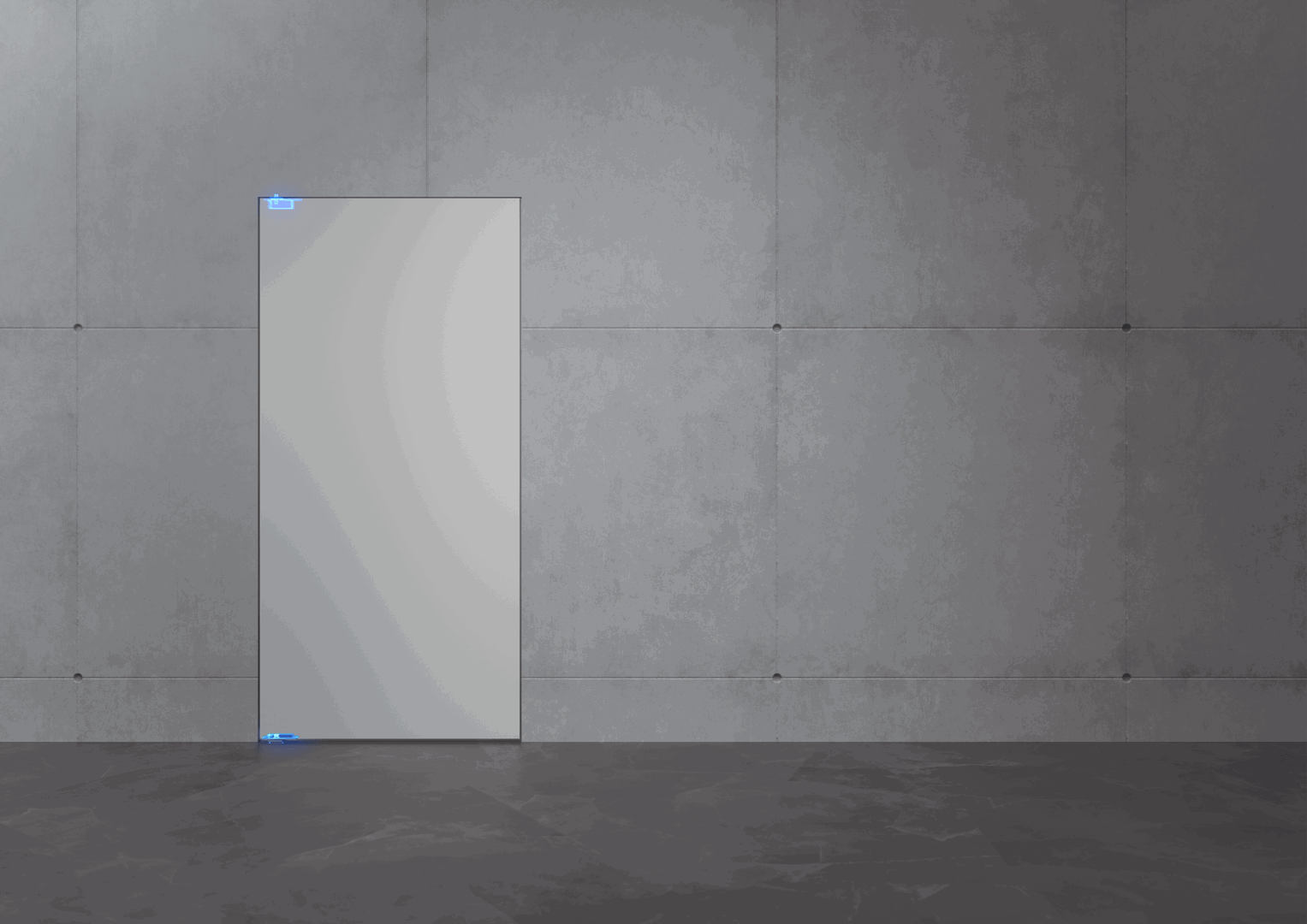

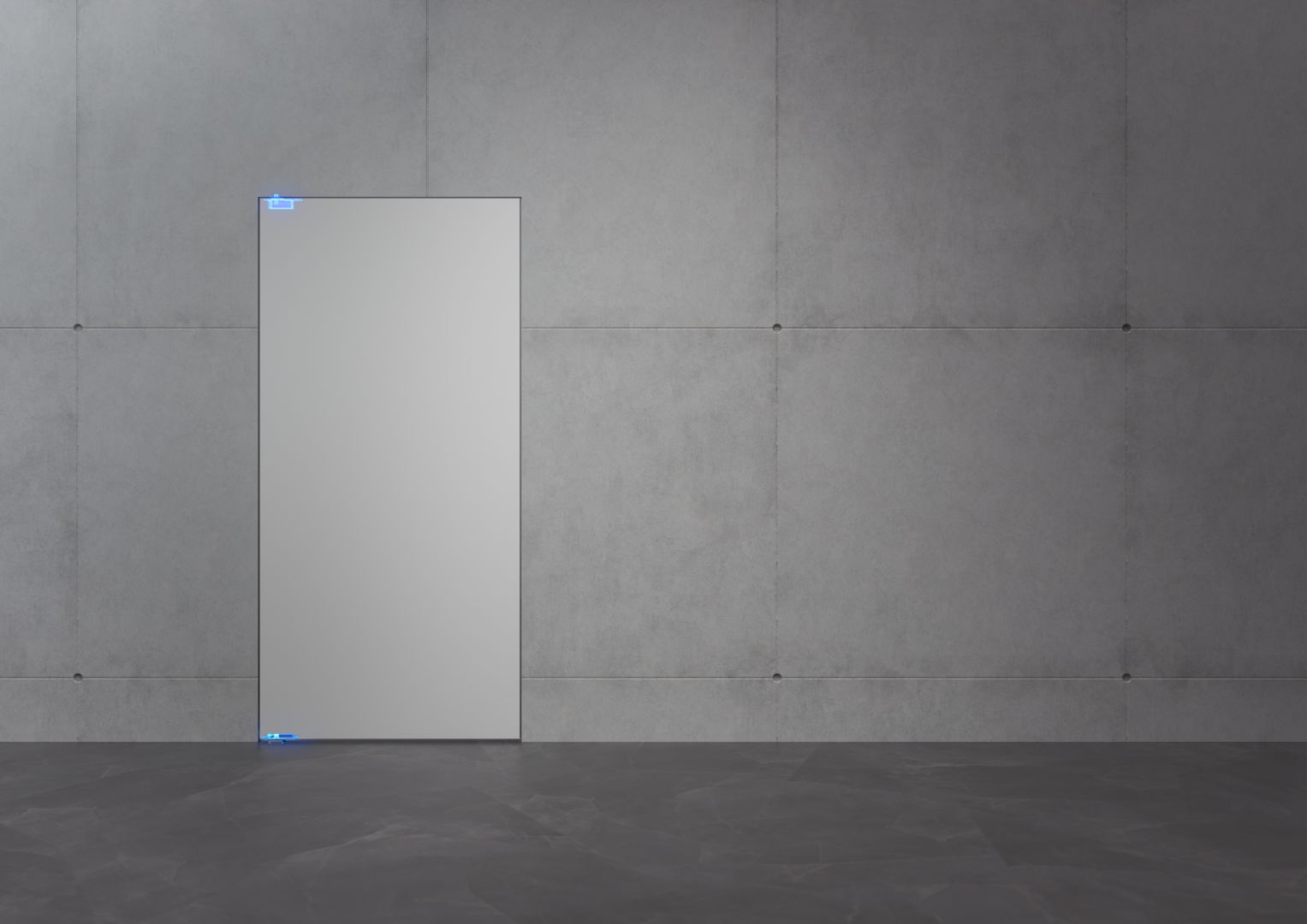

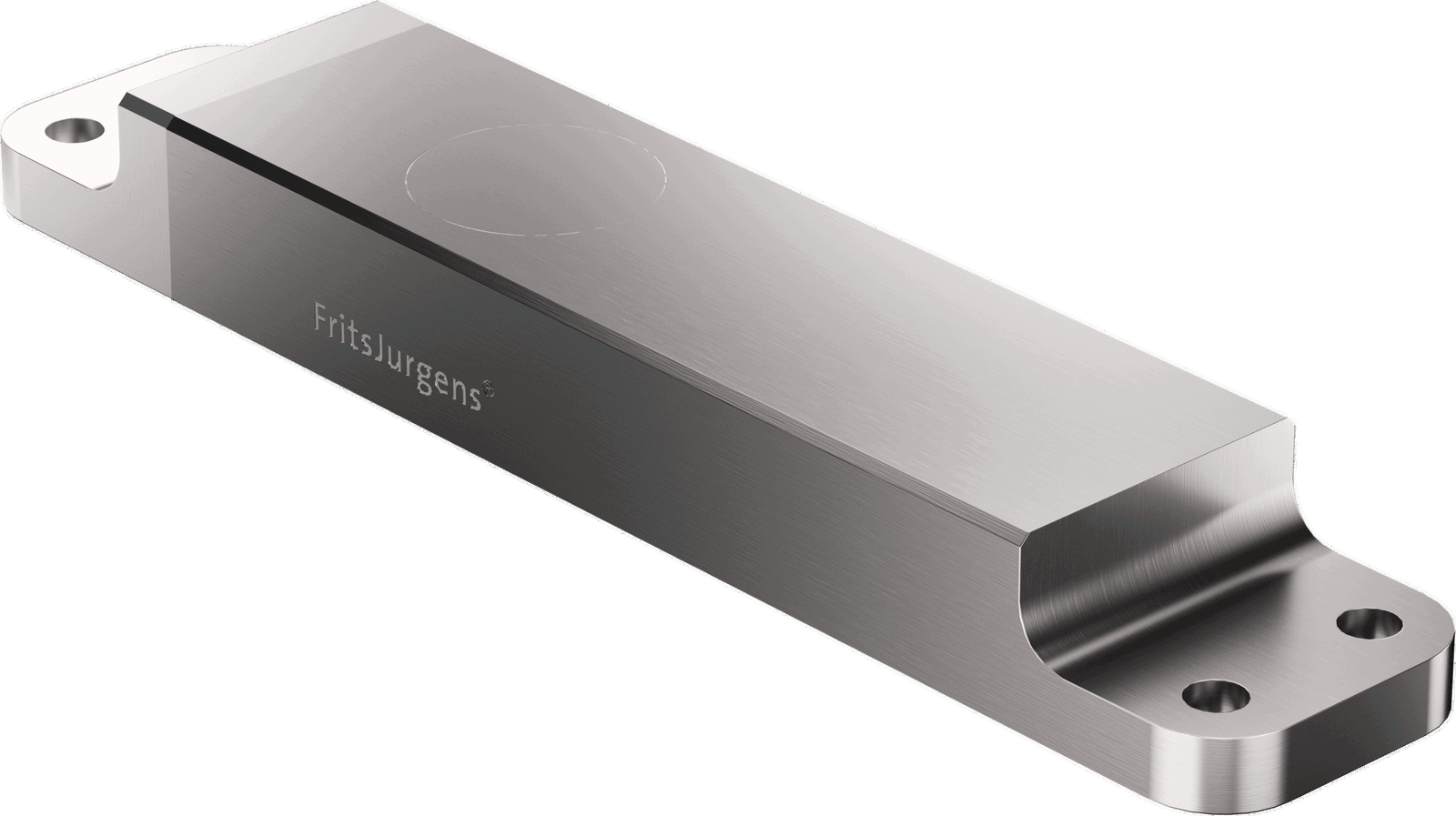

* Afgebeeld: System One 70 mm met vloerplaat rechthoekig niet verstelbaar. Andere uitvoeringen leverbaar.
Vloerplaten voor System One
Op System One passen vier vloerplaten. De vloerplaat rechthoekig niet verstelbaar is gemaakt voor System One: 80 × 40 × 9 mm, 11 mm vrije draairuimte, zonder radiale afstelling, in RVS. De vloerplaat rond biedt daarnaast 2,5° radiale afstelling naar beide kanten. De vloerplaten Flush rechthoekig en Flush afgerond worden verzonken in de dorpel, voor valdorpels en buitentaatsdeuren.
Vloerplaat rechthoekig niet verstelbaar
RVS
Geschikt voor:
System One
System One Slim
- Geen radiale afstelling
- Twee of vier 8 mm pinnen voor optimale stabiliteit tussen twee vloertypes, of twee 30 mm pinnen voor gelaagde vloermaterialen
- 11 mm vrije ruimte onder de deur
- Krasbestendig, laag en strak ontwerp
- Afmeting (MM)
- 80 x 40 x 9 mm
- Afmeting (Inch)
- 3.15 x 1.57 x 0.35 inch
- Materiaal
- RVS
- Art.nr.
- FP.M.X.X.SN.SS
PVD zwart
Geschikt voor:
- Geen radiale afstelling
- Twee of vier 8 mm pinnen voor optimale stabiliteit tussen twee vloertypes, of twee 30 mm pinnen voor gelaagde vloermaterialen
- 11 mm vrije ruimte onder de deur
- Krasbestendig, laag en strak ontwerp
- Afmeting (MM)
- 80 x 40 x 9 mm
- Afmeting (Inch)
- 3.15 x 1.57 x 0.35 inch
- Materiaal
- PVD zwart
- Art.nr.
- FP.M.X.X.SN.BK
- 3D drawing STEP Bestand , 4.03 MB
Vloerplaat rond
RVS
Geschikt voor:
- Radiale afstelling: 2,5° naar links en 2,5° naar rechts
- Vier 8 mm pinnen
- 11 mm vrije ruimte onder de deur
- Krasbestendig, laag en strak ontwerp
- Afmeting (MM)
- Ø80 x 9 mm
- Afmeting (Inch)
- Ø3.15 x 0.35 inch
- Materiaal
- RVS
- Art.nr.
- FP.M.X.X.R.SS
PVD zwart
Geschikt voor:
- Radiale afstelling: 2,5° naar links en 2,5° naar rechts
- Vier 8 mm pinnen
- 11 mm vrije ruimte onder de deur
- Krasbestendig, laag en strak ontwerp
- Afmeting (MM)
- Ø80 x 9 mm
- Afmeting (Inch)
- Ø3.15 x 0.35 inch
- Materiaal
- PVD zwart
- Art.nr.
- FP.M.X.X.R.BK
- 3D drawing STEP Bestand , 6.04 MB
Vloerplaat Flush rechthoekig
RVS
Geschikt voor:
- Rechte hoeken, voor inbouw in een vloer of dorpel
- Ligt vlak met de vloer of dorpel, met 7 mm ruimte onder de deur
- Elektrolytisch gepolijst voor een extreem corrosiebestendig en weerbestendig oppervlak
- Vier 8 mm pinnen
- Afmeting (MM)
- 80 x 40 x 11 mm
- Afmeting (Inch)
- 3.15 x 1.57 x 0.43 inch
- Materiaal
- Gehard RVS
- Art.nr.
- FP.M.X.X.FS.SS
- 3D drawing STEP Bestand , 2.18 MB
- 2D drawing exterior situation DWG Bestand , 244.53 KB
- Milling manual & Technical drawing PDF Bestand , 1.36 MB
Vloerplaat Flush afgerond
RVS
Geschikt voor:
- Afgeronde hoeken, voor inbouw in een vloer of dorpel
- Ligt vlak met de vloer of dorpel, met 7 mm ruimte onder de deur
- Elektrolytisch gepolijst voor een extreem corrosiebestendig en weerbestendig oppervlak
- Vier 8 mm pinnen
- Afmeting (MM)
- 80 x 40 x 11 mm
- Afmeting (Inch)
- 3.15 x 1.57 x 0.43 inch
- Materiaal
- Gehard RVS
- Art.nr.
- FP.M.X.X.FR.SS
- 3D drawing STEP Bestand , 2.19 MB
- 2D drawing exterior situation DWG Bestand , 244.53 KB
- Milling manual & Technical drawing PDF Bestand , 1.36 MB
In één oogopslag
System One is er in twee uitvoeringen. De 70 mm gaat van zij- tot middenplaatsing; de 40 mm is een vaste zijplaatsing met afdekplaten. Beide dragen deuren tot 500 kg.
System One 70 mm Klasse G
| Systeemspecificaties | |
|---|---|
| Afmetingen | 162 x 32 x 18 mm |
| Plaatsing | Zij- tot middenplaatsing |
| Draaipunt | Vanaf 70 mm tot middenplaatsing |
| Afdekplaten | Nee |
| Draagvermogen | Klasse G: tot 500 kg |
| Compatibel met | |
| Bovenspeunen |
Bovenspeun 70 mm Klasse G Bovenspeun Reversed |
| Vloerplaten |
Vloerplaat rechthoekig niet verstelbaar Vloerplaat rond Vloerplaat Flush rechthoekig Vloerplaat Flush afgerond |
| Functionaliteiten | |
| Vrijdraaiend | Ja |
| Vasthoudstanden | Nee |
| Zelfsluitend | Nee |
| Deurspecificaties | |
| Deurwerking |
Draaideur: 360° Dubbelwerkend: 180° Enkelwerkend: 90° |
| Breedte van de deur | Onbeperkt |
| Deurhoogte | Onbeperkt |
| Draaipunt | Zijkant en midden |
| Minimale deurdikte | 40 mm |
| Bovenruimte | 4 - 10 mm |
| Onderruimte |
11 mm (rechthoekig niet verstelbaar, rond) 7 mm (Flush rechthoekig, Flush afgerond) |
| Deurbeweging | Vrijdraaiend over 360°, zonder vasthoudstanden |
System One 40 mm Klasse G
| Systeemspecificaties | |
|---|---|
| Afmetingen | 140 x 32 x 85 mm |
| Plaatsing | Zijplaatsing |
| Draaipunt | Vast op 40 mm |
| Afdekplaten |
RVS Zwart |
| Draagvermogen | Klasse G: tot 500 kg |
| Compatibel met | |
| Bovenspeunen | Bovenspeun 40 mm Klasse G |
| Vloerplaten |
Vloerplaat rechthoekig niet verstelbaar Vloerplaat rond Vloerplaat Flush rechthoekig Vloerplaat Flush afgerond |
| Functionaliteiten | |
| Vrijdraaiend | Ja |
| Vasthoudstanden | Nee |
| Zelfsluitend | Nee |
| Deurspecificaties | |
| Deurwerking |
Draaideur: 360° Dubbelwerkend: 180° Enkelwerkend: 90° |
| Breedte van de deur | Onbeperkt |
| Deurhoogte | Onbeperkt |
| Draaipunt | Zijkant |
| Minimale deurdikte | 40 mm |
| Bovenruimte | 4 - 10 mm |
| Onderruimte |
11 mm (rechthoekig niet verstelbaar, rond) 7 mm (Flush rechthoekig, Flush afgerond) |
| Deurbeweging | Vrijdraaiend over 360°, zonder vasthoudstanden |
Ook verkrijgbaar voor minimale profielen
System One is gemaakt voor deuren vanaf 40 mm dik. Voor binnendeuren met slanke stalen en aluminium profielen is er System One Slim: hetzelfde vrijdraaiende systeem op dezelfde hoogte van 18 mm, in een kokerprofiel vanaf 40 x 20 x 2 mm geschoven en vastgebout, zonder Adapters.
System One en System One Slim
| Deur |
System One: deuren vanaf 40 mm dik System One Slim: binnendeuren met een stalen of aluminium kokerprofiel vanaf 40 x 20 x 2 mm |
| Afmetingen |
System One 70 mm: 162 x 32 x 18 mm System One Slim: 137 x 32 x 18 mm |
| Montage |
System One: in de onderkant van de deur System One Slim: schuift in een uitsparing van 114 x 32 mm in het profiel, vastgezet met twee M6-bouten |
| Bovenspeun |
System One: bovenspeun 70 mm of 40 mm Klasse G, of bovenspeun Reversed System One Slim: Bovenspeun Slim, 18 mm, onderdeel van de set |
| Draagvermogen |
System One: Klasse G, tot 500 kg System One Slim: Klasse C, tot 209 kg, afhankelijk van de deurbreedte |
| Draaipunt | System One 70 mm en System One Slim: vanaf 70 mm tot middenplaatsing |
| Deurbeweging | Beide: vrijdraaiend over 360°, zonder vasthoudstanden, niet zelfsluitend |
