System One

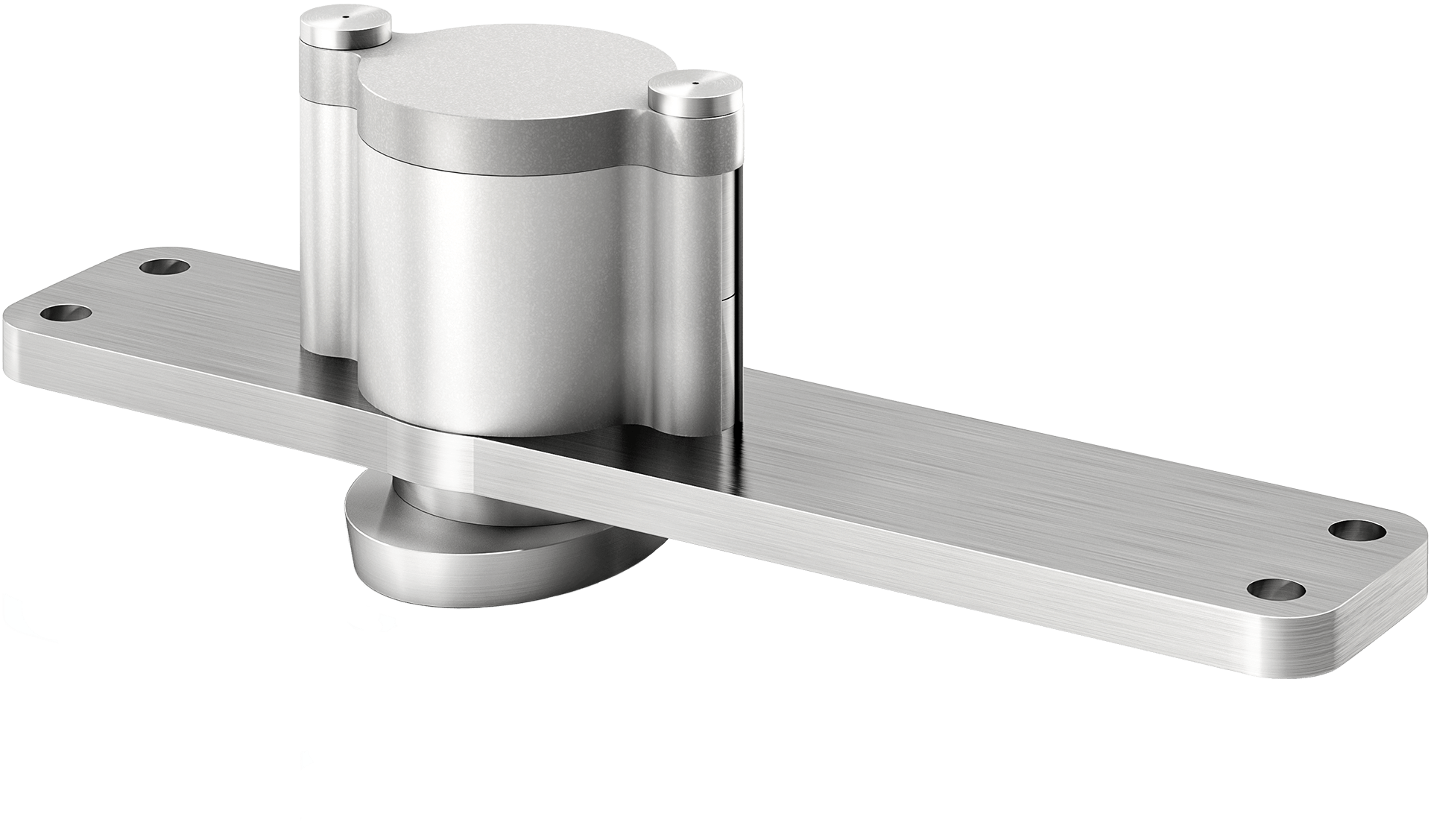

La più compatta tra le cerniere pivot di FritsJurgens, System One consente alla porta a bilico di ruotare liberamente a 360°, fungendo da punto girevole.


Semplicità che eccelle


Compatta

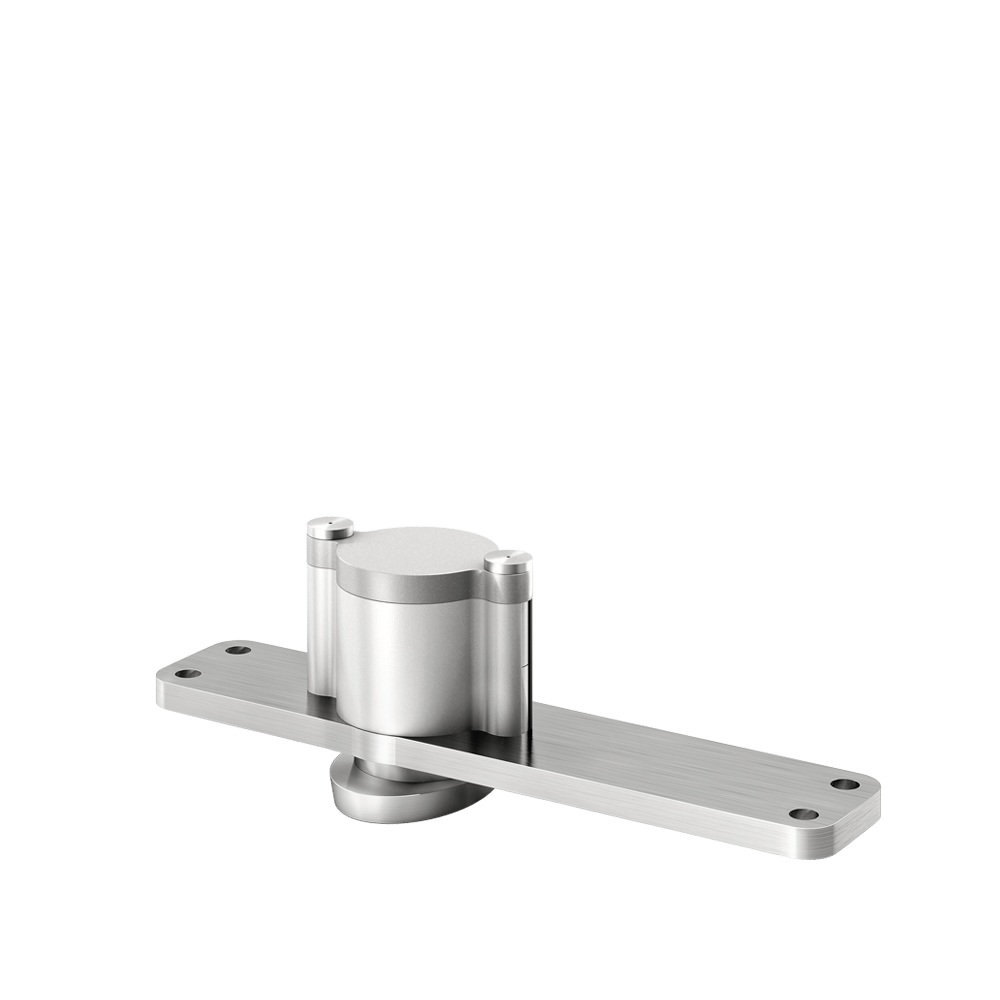

Priva di chiudiporta automatico e posizioni di fermo, la cerniera System One funge unicamente da punto girevole. Semplice e di ridotte dimensioni, la cerniera si distingue per la sua versatilità d’uso

Rotazione libera

Con la sua semplicità, la cerniera System One consente alla porta a bilico di ruotare liberamente a 360°, agevolandone l’utilizzo in combinazione con eventuali telai.

Porte apribili in un solo o in entrambi i sensi

Consentendo alla porta di ruotare liberamente a 360°, la cerniera System One può essere installata su porte apribili sia in uno solo che in entrambi i sensi.

Dai uno sguardo alla cerniera System One


Componenti

La porta a bilico necessita di varie componenti – una cerniera inferiore, una piastra a pavimento, una piastra a soffitto ed una cerniera superiore.

Click a component
close

Piastre a soffitto

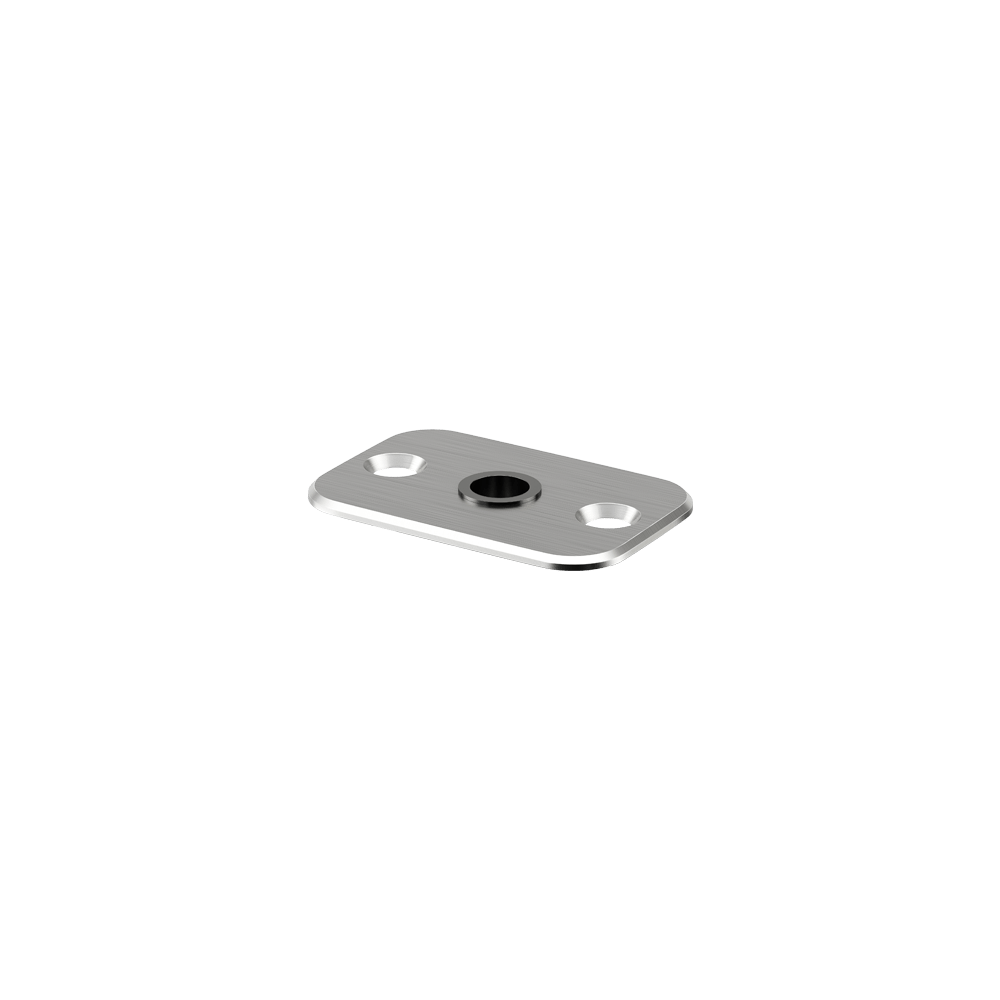

Unico elemento destinato ad essere installato al di sopra dell’anta, la piastra a soffitto è dotata di un foro al cui interno si va ad innestare a scomparsa il perno della cerniera superiore. La piastra a soffitto è disponibile in due finiture: acciaio inox spazzolato e nero.

Cerniera superiore

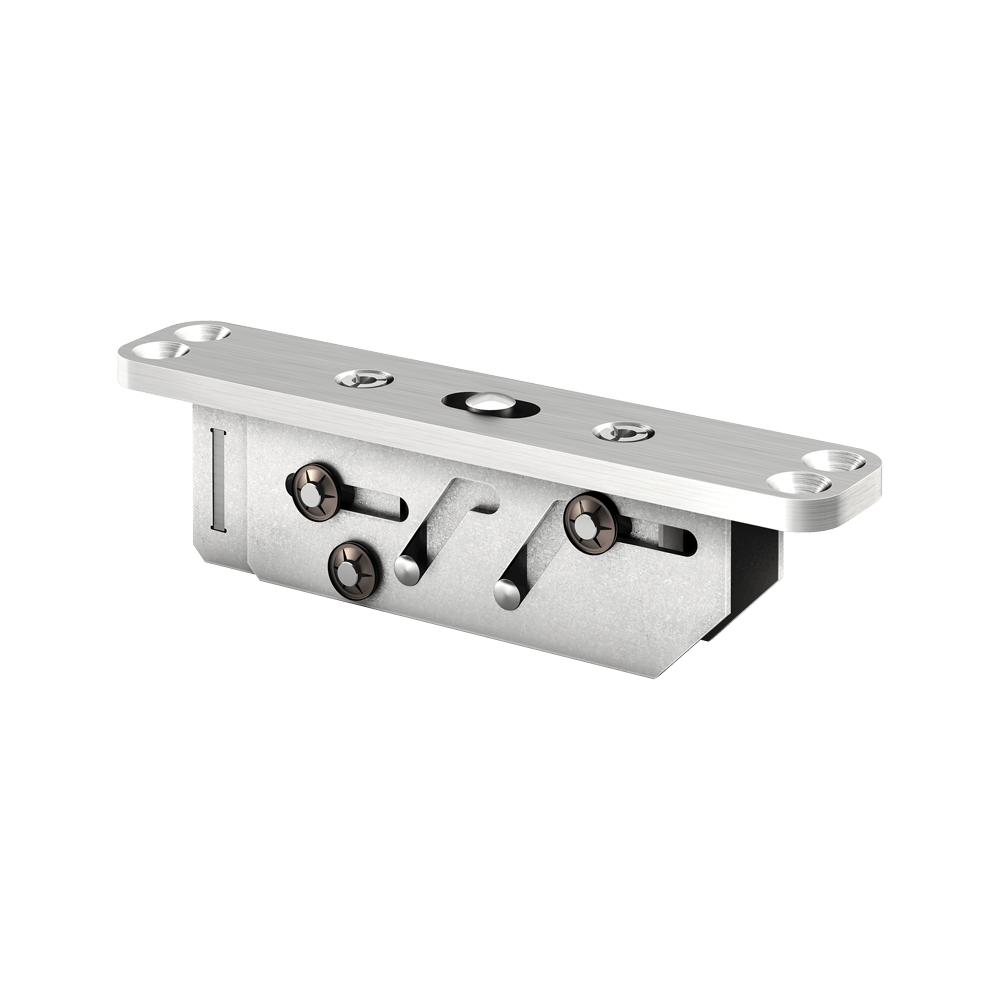

Integrata nella parte superiore dell’anta, la cerniera superiore è dotata di un perno che – agendo con l’apposita brugola attraverso fori dedicati apposti sul lato della cerniera – si va ad innestare nel foro della rispettiva piastra a soffitto.

FritsJurgens offre due tipologie di cerniera superiore: la cerniera superiore Regular e la cerniera superiore Cable Grommet. La cerniera superiore Cable Grommet è progettata e concepita per agevolare il passaggio, attraverso l’anta, dei cavi per il collegamento di sistemi illuminotecnici ed impianti di sicurezza elettronici.

Piastre a pavimento

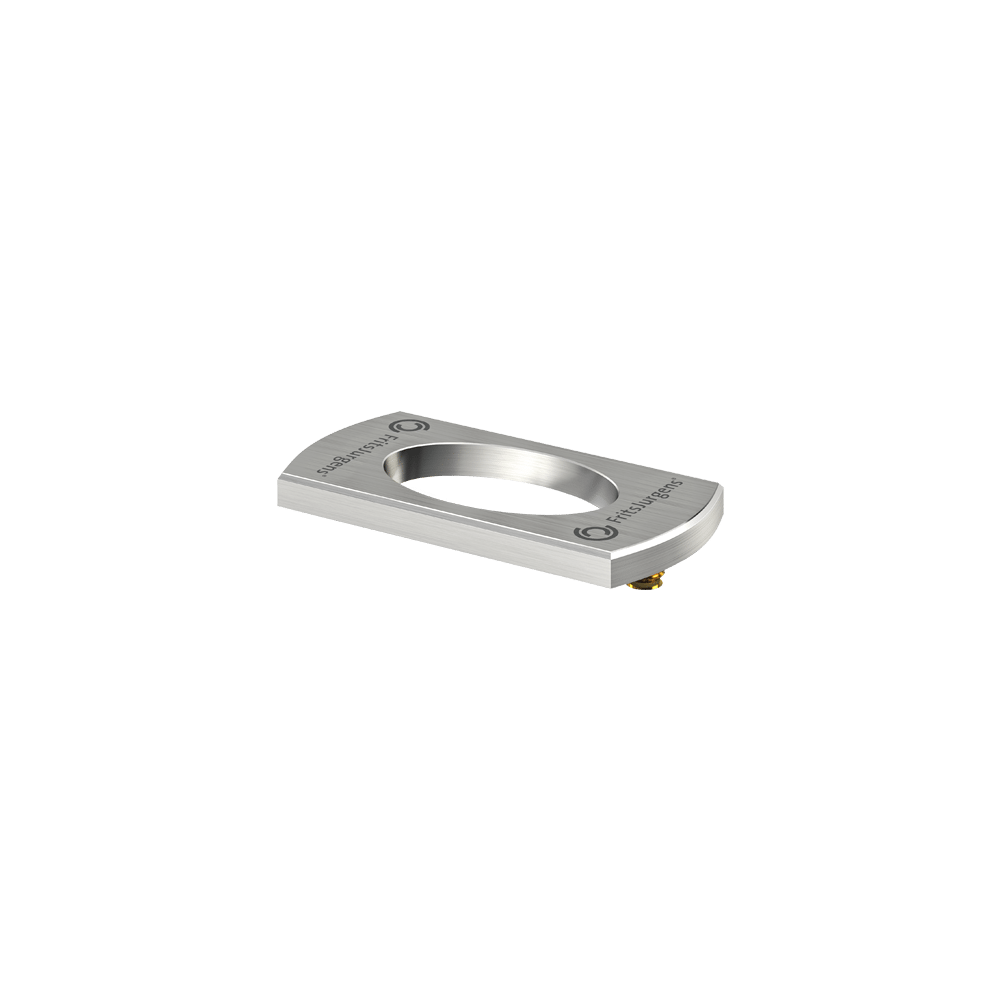

Tutte le piastre a pavimento FritsJurgens si inseriscono per 8 mm all’interno del pavimento. Una profondità di installazione sufficiente a garantire una perfetta tenuta su pressoché qualsiasi tipologia di pavimento, e che consente di utilizzare le cerniere FritsJurgens in combinazione con eventuali sistemi di riscaldamento a pavimento.

Sono due le piastre a pavimento disponibili per la cerniera System One: la piastra a pavimento rettangolare e quella rotonda. Le piastre a pavimento FritsJurgens sono realizzate in robusto acciao temprato per garantire la massima resistenza ai graffi.

Cerniera inferiore

La cerniera inferiore è il meccanismo pivotante e il driver della porta a bilico, ed è installata nella parte inferiore dell’anta risultando, pertanto, virtualmente invisibile. Tutte le cerniere inferiori FritsJurgens hanno capacità di portata fino a 500 kg.

La cerniera inferiore offre, a seconda della tipologia specifica, differenti caratteristiche e funzionalità, quali: posizioni di fermo, chiudiporta automatico, ammortizzazione in apertura e in chiusura (comando “Damper Control”), accelerazione in chiusura (comando “Latch Control”), velocità regolabile sugli ultimi 30° del movimento (comando “30° Speed Control), rotazione libera.

L’installazione delle cerniere all’interno dell’anta determina l’asse di rotazione e, dunque, l'impatto spaziale che la porta a bilico avrà, quando aperta, sull’ambiente circostante. Oltreché per la comune rotazione su asse decentrato, le cerniere pivot FritsJurgens sono ideali anche per porte o pareti rotanti che ruotano a 360°.

Installazione smart


Realizzare le fresate destinate ad accoglierle ed installare al loro interno le cerniere FritsJurgens è semplice e rapido – la posa in cantiere non richiede più di 30 minuti.

Sia che avvenga nell’ambito di progetti di nuova realizzazione che in situazioni pre-esistenti, l’installazione si articola in quattro step: montaggio della piastra a pavimento, montaggio della piastra a soffitto, posa della porta e regolazione di precisione della porta.

Specifiche e download

Specifiche tecniche

Specifiche dei sistemi
Type 1
Dimensioni 160 x 32 x 39 mm
Peso 0,36 KG
Materiale EN 1670 – classe 5 (norme: 0-5)
Specifiche porta
Senso di apertura Apertura in due sensi | 360° angolo di rotazione
Apertura in un senso | 90° angolo di rotazione
Posizioni di fermo
Portate 0 - 500 kg
Larghezza della porta Illimitata
Altezza della porta Illimitata
Asse di rotazione Lato e centro
Min. Spessore della porta 40 mm
Movimento della porta Rotazione libera a 360°

Downloads

Capitolato
RTF File, 2.58 KB
Disegno 2D
DWG File, 490.55 KB
Disegno 3D (BIM)
RVT File, 7.86 MB
Disegno 3D (STEP)
STEP File, 741.70 KB
Istruzioni di montaggio e fresatura
PDF File, 2.68 MB

Domande frequenti

Come faccio a sapere se la cerniera System One è la scelta giusta per la mia porta a bilico?
Per sapere se System One è la scelta giusta per la tua porta a bilico, ti invitiamo ad utilizzare il FritsJurgens Selector.

Accessori

FritsJurgens offre una vasta gamma di accessori studiati per ottimizzare l’installazione e la funzionalità della vostra porta a bilico. Li potrai aggiungere al tuo ordine configurandolo con l’aiuto del nostro FritsJurgens Selector.
