System One
D’une hauteur de 18 mm seulement, System One est conçu pour les portes à profil étroit. Il tourne sur un seul point de rotation en fonction débrayée, ce qui convient aux portes sur pivot à simple action et à double action ainsi qu’aux portes tournantes.
Caractéristiques
Compact et fin
Avec une hauteur de 18 mm et une largeur de 32 mm, System One s’intègre dans les portes à profil étroit. Il n’a ni positions de maintien ni fermeture automatique, ce qui garde le mécanisme simple et convient à de nombreux modèles de portes.
Fonction débrayée
La porte tourne librement dans les deux sens. Grâce à cette simplicité, System One se combine facilement avec les cadres de porte.
Simple action, double action et porte tournante
System One tourne librement : en simple action jusqu’à 90°, en double action jusqu’à 180°, ou sur 360° en porte tournante.
Ce que contient un set System One
Un set complet comprend quatre pièces. La charnière pivotante se loge dans la porte, les plaques l’ancrent au sol et au plafond.
Plaque de plafond
La plaque de plafond est fixée au plafond et reçoit la tige du pivot supérieur. System One utilise la plaque de plafond Classe G : 70 × 40 × 23 mm, pour une tige de Ø15 mm, en acier inoxydable ou en noir.
Pivot supérieur
Le pivot supérieur se monte dans le haut de la porte par une liaison tige et trou. Il se règle de 5 mm à gauche et 5 mm à droite et dispose d’un passe-câble de Ø7,5 mm. System One 70 mm s’associe au pivot supérieur 70 mm Classe G, ou au pivot supérieur Reversed, installé dans le linteau avec le Receiver. La version 40 mm s’associe au pivot supérieur 40 mm Classe G.
Pivot inférieur

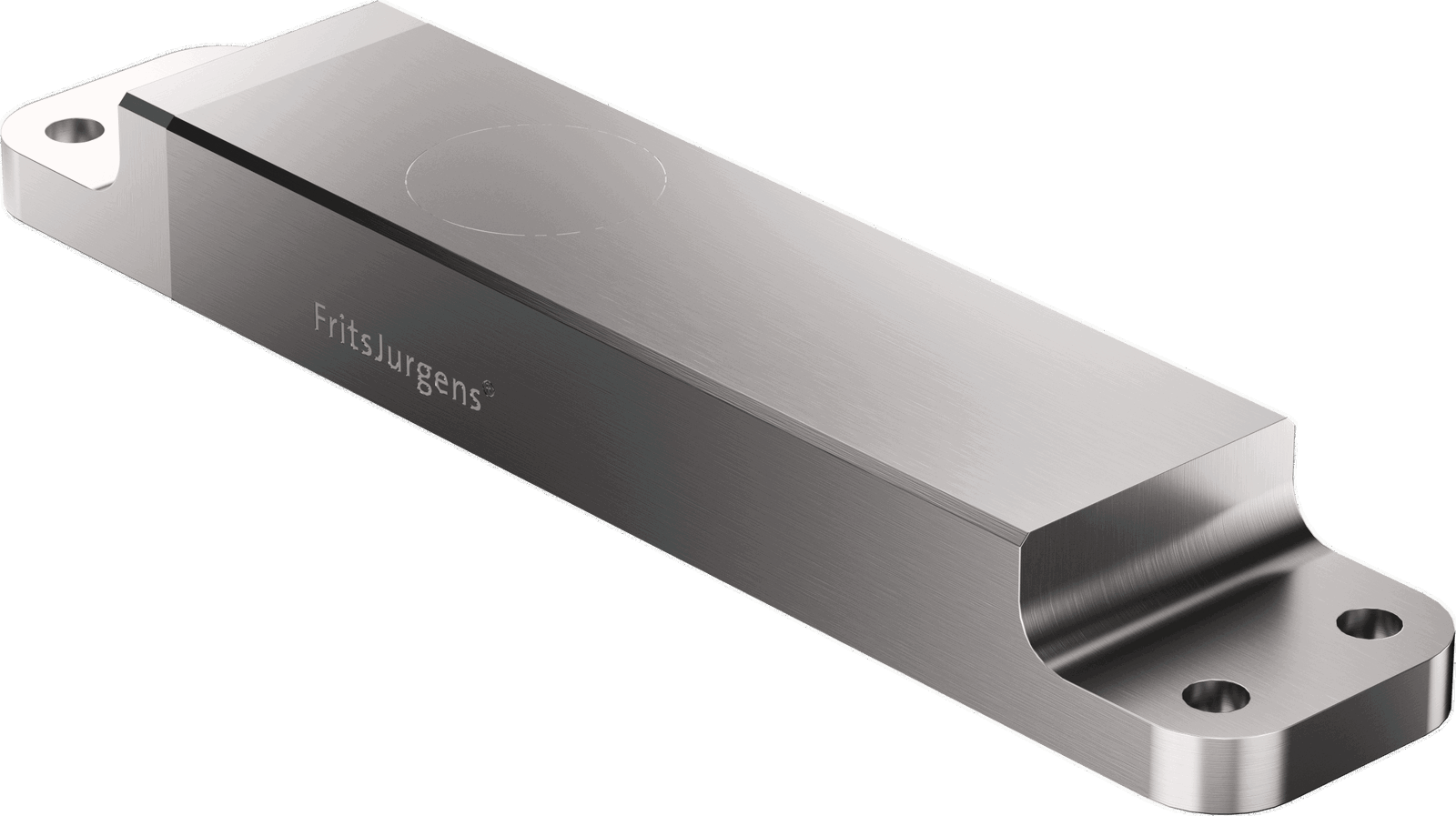

Le mécanisme de pivot se trouve dans le bas de la porte, où il reste pratiquement invisible. Avec 162 × 32 × 18 mm, System One porte des portes jusqu’à 500 kg (Classe G). C’est un système en fonction débrayée, sans positions de maintien ni fermeture automatique : la porte tourne librement sur 360°.
Plaque de sol rectangulaire non réglable
C’est la plaque de sol conçue pour System One. Deux ou quatre tiges de montage de 8 mm la maintiennent, ou deux tiges de 30 mm sur des sols stratifiés, si bien qu’elle se combine avec un chauffage au sol. Elle est proposée en acier inoxydable.
* Illustré : System One 70 mm avec plaque de sol rectangulaire non réglable. Autres versions disponibles.
Plaques de sol pour System One
System One accepte quatre plaques de sol. La plaque de sol rectangulaire non réglable est conçue pour System One : 80 × 40 × 9 mm, 11 mm d’espace libre, sans réglage radial, en acier inoxydable. La plaque de sol ronde offre en plus un réglage radial de 2,5° de chaque côté. Les plaques de sol Flush rectangulaire et Flush arrondie s’encastrent dans le seuil, pour les seuils abaissés et les portes sur pivot extérieures.
Plaque de sol rectangulaire non réglable
Acier inoxydable
Adaptée pour:
System One
- Aucun réglage radial
- Deux ou quatre tiges de 8 mm pour une stabilité optimale entre deux types de sol, ou deux tiges de 30 mm pour les matériaux de sol stratifiés
- 11 mm d'espace libre sous la porte
- Résistante aux rayures, design discret et élégant
- Taille (MM)
- 80 x 40 x 9 mm
- Taille (Inch)
- 3.15 x 1.57 x 0.35 inch
- Matériel
- Acier inoxydable
- Art. n°
- FP.M.X.X.SN.SS
PVD noir
Adaptée pour:
- Aucun réglage radial
- Deux ou quatre tiges de 8 mm pour une stabilité optimale entre deux types de sol, ou deux tiges de 30 mm pour les matériaux de sol stratifiés
- 11 mm d'espace libre sous la porte
- Résistante aux rayures, design discret et élégant
- Taille (MM)
- 80 x 40 x 9 mm
- Taille (Inch)
- 3.15 x 1.57 x 0.35 inch
- Matériel
- PVD noir
- Art. n°
- FP.M.X.X.SN.BK
- 3D drawing STEP Déposer , 4.03 MB
Plaque de sol ronde
Acier inoxydable
Adaptée pour:
- Réglage radial de 2,5° à gauche et 2,5° à droite
- Quatre tiges de 8 mm
- 11 mm d'espace libre sous la porte
- Résistante aux rayures, design discret et élégant
- Taille (MM)
- Ø80 x 9 mm
- Taille (Inch)
- Ø3.15 x 0.35 inch
- Matériel
- Acier inoxydable
- Art. n°
- FP.M.X.X.R.SS
PVD noir
Adaptée pour:
- Réglage radial de 2,5° à gauche et 2,5° à droite
- Quatre tiges de 8 mm
- 11 mm d'espace libre sous la porte
- Résistante aux rayures, design discret et élégant
- Taille (MM)
- Ø80 x 9 mm
- Taille (Inch)
- Ø3.15 x 0.35 inch
- Matériel
- PVD noir
- Art. n°
- FP.M.X.X.R.BK
- 3D drawing STEP Déposer , 6.04 MB
Plaque de sol Flush rectangulaire
Acier inoxydable
Adaptée pour:
- Angles droits, pour une intégration dans un sol ou un seuil
- Affleure le sol ou le seuil, avec 7 mm sous la porte
- Électropolie pour une surface extrêmement résistante à la corrosion et aux intempéries
- Quatre tiges de 8 mm
- Taille (MM)
- 80 x 40 x 11 mm
- Taille (Inch)
- 3.15 x 1.57 x 0.43 inch
- Matériel
- Acier inoxydable trempé
- Art. n°
- FP.M.X.X.FS.SS
- 3D drawing STEP Déposer , 2.18 MB
- 2D drawing exterior situation DWG Déposer , 244.53 KB
- Milling manual & Technical drawing PDF Déposer , 1.36 MB
Plaque de sol Flush arrondie
Acier inoxydable
Adaptée pour:
- Angles arrondis, pour une intégration dans un sol ou un seuil
- Affleure le sol ou le seuil, avec 7 mm sous la porte
- Électropolie pour une surface extrêmement résistante à la corrosion et aux intempéries
- Quatre tiges de 8 mm
- Taille (MM)
- 80 x 40 x 11 mm
- Taille (Inch)
- 3.15 x 1.57 x 0.43 inch
- Matériel
- Acier inoxydable trempé
- Art. n°
- FP.M.X.X.FR.SS
- 3D drawing STEP Déposer , 2.19 MB
- 2D drawing exterior situation DWG Déposer , 244.53 KB
- Milling manual & Technical drawing PDF Déposer , 1.36 MB
En un coup d’œil
System One existe en deux versions. La 70 mm va du positionnement latéral au positionnement central ; la 40 mm est un positionnement latéral fixe avec plaques de recouvrement. Les deux portent des portes jusqu’à 500 kg.
System One 70 mm Classe G
| Spécifications du système | |
|---|---|
| Dimensions | 162 x 32 x 18 mm |
| Positionnement | Positionnement latéral à central |
| Point de rotation | De 70 mm au positionnement central |
| Plaques de recouvrement | Non |
| Capacité de charge | Classe G : jusqu'à 500 kg |
| Compatible avec | |
| Pivots supérieurs |
Pivot supérieur 70 mm Classe G Pivot supérieur Reversed |
| Plaques de sol |
Plaque de sol rectangulaire non réglable Plaque de sol ronde Plaque de sol Flush rectangulaire Plaque de sol Flush arrondie |
| Fonctionnalités | |
| Fonction débrayée | Oui |
| Positions de maintien | Non |
| Fermeture automatique | Non |
| Spécifications de la porte | |
| Actionnement de la porte |
Porte tournante : 360° Double action : 180° Simple action : 90° |
| Largeur de la porte | Illimitée |
| Hauteur de la porte | Illimitée |
| Point de rotation | Côté et milieu |
| Épaisseur minimale de la porte | 40 mm |
| Espace supérieur | 4 - 10 mm |
| Espace inférieur |
11 mm (rectangulaire non réglable, ronde) 7 mm (Flush rectangulaire, Flush arrondie) |
| Mouvement de la porte | Fonction débrayée sur 360°, sans positions de maintien |
System One 40 mm Classe G
| Spécifications du système | |
|---|---|
| Dimensions | 140 x 32 x 85 mm |
| Positionnement | Positionnement latéral |
| Point de rotation | Fixé à 40 mm |
| Plaques de recouvrement |
Acier inoxydable Noir |
| Capacité de charge | Classe G : jusqu'à 500 kg |
| Compatible avec | |
| Pivots supérieurs | Pivot supérieur 40 mm Classe G |
| Plaques de sol |
Plaque de sol rectangulaire non réglable Plaque de sol ronde Plaque de sol Flush rectangulaire Plaque de sol Flush arrondie |
| Fonctionnalités | |
| Fonction débrayée | Oui |
| Positions de maintien | Non |
| Fermeture automatique | Non |
| Spécifications de la porte | |
| Actionnement de la porte |
Porte tournante : 360° Double action : 180° Simple action : 90° |
| Largeur de la porte | Illimitée |
| Hauteur de la porte | Illimitée |
| Point de rotation | Côté |
| Épaisseur minimale de la porte | 40 mm |
| Espace supérieur | 4 - 10 mm |
| Espace inférieur |
11 mm (rectangulaire non réglable, ronde) 7 mm (Flush rectangulaire, Flush arrondie) |
| Mouvement de la porte | Fonction débrayée sur 360°, sans positions de maintien |
