Calculateur de force latérale

Ce qu'il faut saisir

Saisissez les dimensions finies du vantail mobile. Le calculateur détermine la charge statique due au poids propre de la porte.

Largeur du vantail (C) et Hauteur du vantail (H) : le vantail lui-même, sans l'huisserie.
Point de pivot (B) : mesuré du chant du vantail côté pivot jusqu'à l'axe de pivot. Les valeurs prédéfinies correspondent aux pivots supérieurs FritsJurgens.
Poids de la porte (m) : l'ensemble du vantail mobile, avec parement, vitrage et accessoires.
Décalage du pivot (O) : sous Portes spéciales, pour les portes bibliothèque, les portes très épaisses ou un joint plinthe automatique en bas du vantail.

Si le poids définitif n'est pas encore connu, partez d'une estimation documentée et recalculez une fois la construction arrêtée.

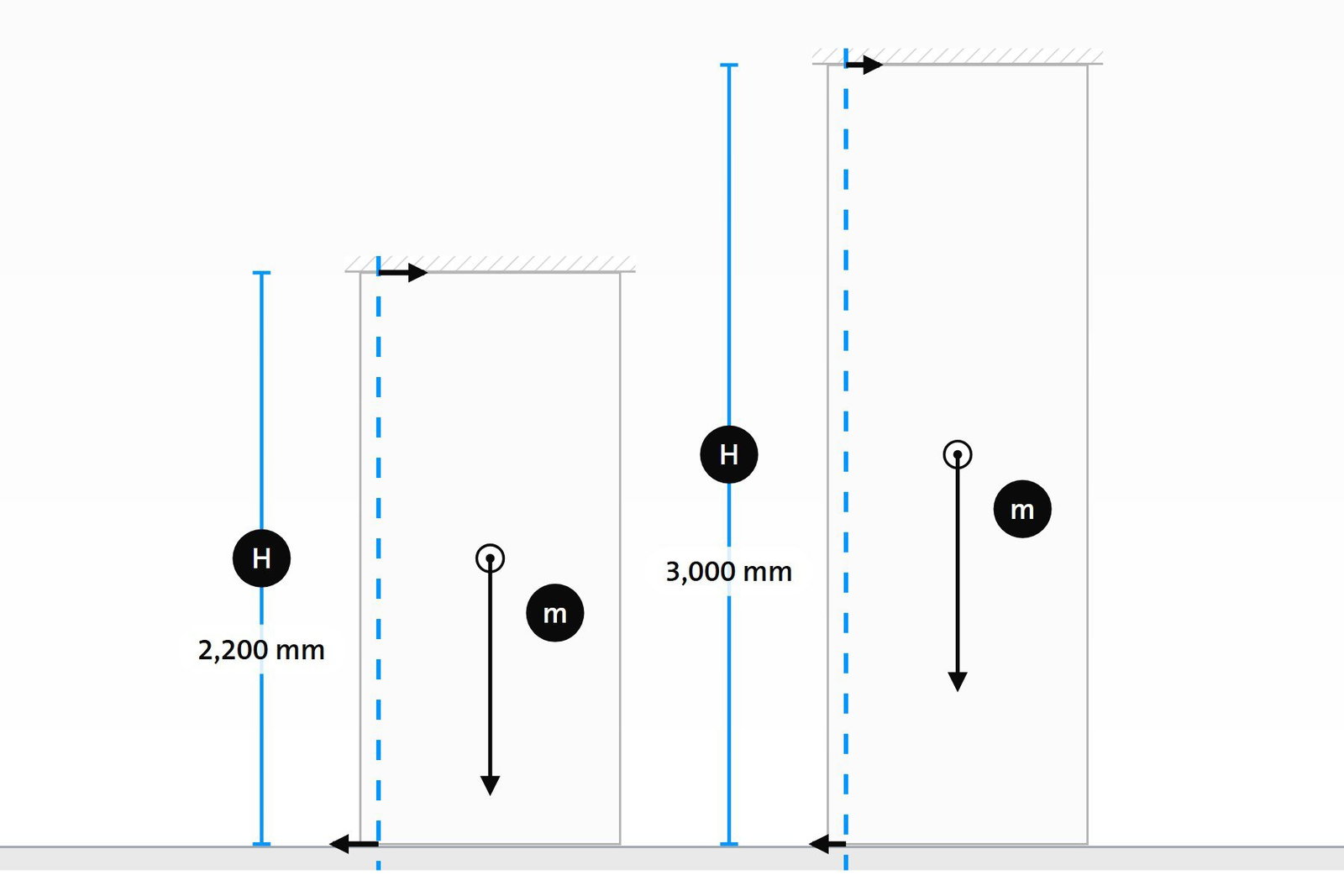

Dessin original FritsJurgens : même poids, porte pivotante plus haute, force latérale plus faible, System Fx

Même poids, porte plus haute : les pivots sont plus éloignés l'un de l'autre, donc la force latérale à chaque pivot est plus faible.

Ce que signifie le résultat

Force latérale au pivot supérieur et au pivot inférieur est une valeur unique, qui s'exerce à chaque pivot, en sens opposés. Un résultat de 325 N signifie 325 N en haut et 325 N en bas : ne le divisez donc pas par deux.
Charge verticale sur le pivot inférieur est le poids total de la porte, supporté par le seul pivot inférieur.
Le chiffre en kgf ou en lbf à côté d'une force est la même force dans une autre unité, et non un poids à saisir.

Le calculateur donne les charges. Savoir si le plafond, le sol et leurs fixations peuvent les supporter relève d'une vérification distincte.

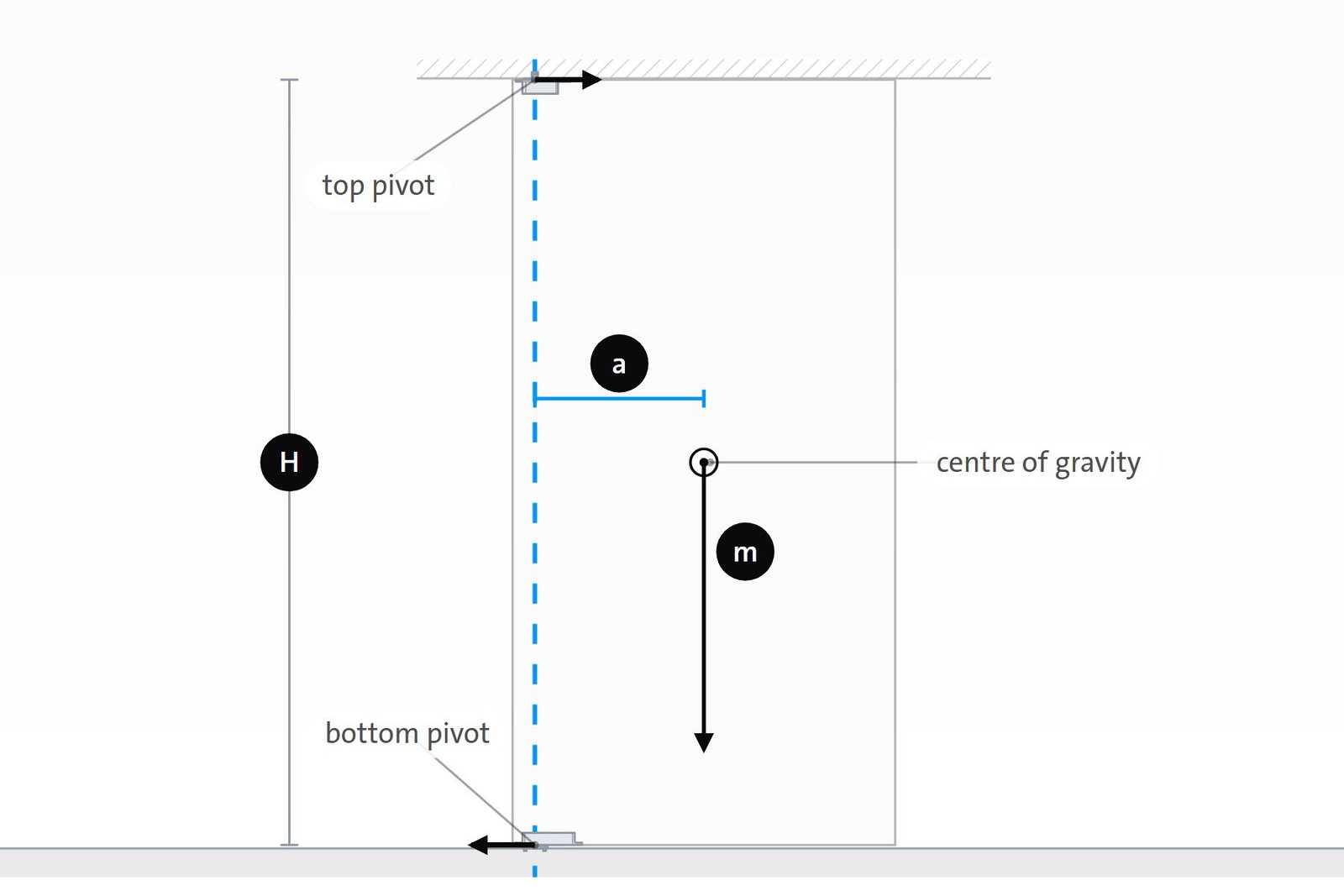

Dessin original FritsJurgens : forces au pivot supérieur et au pivot inférieur d'une porte pivotante, System Fx

Le poids agit à une distance a de l'axe de pivot. Le pivot supérieur et le pivot inférieur maintiennent la porte droite par des forces égales et opposées.

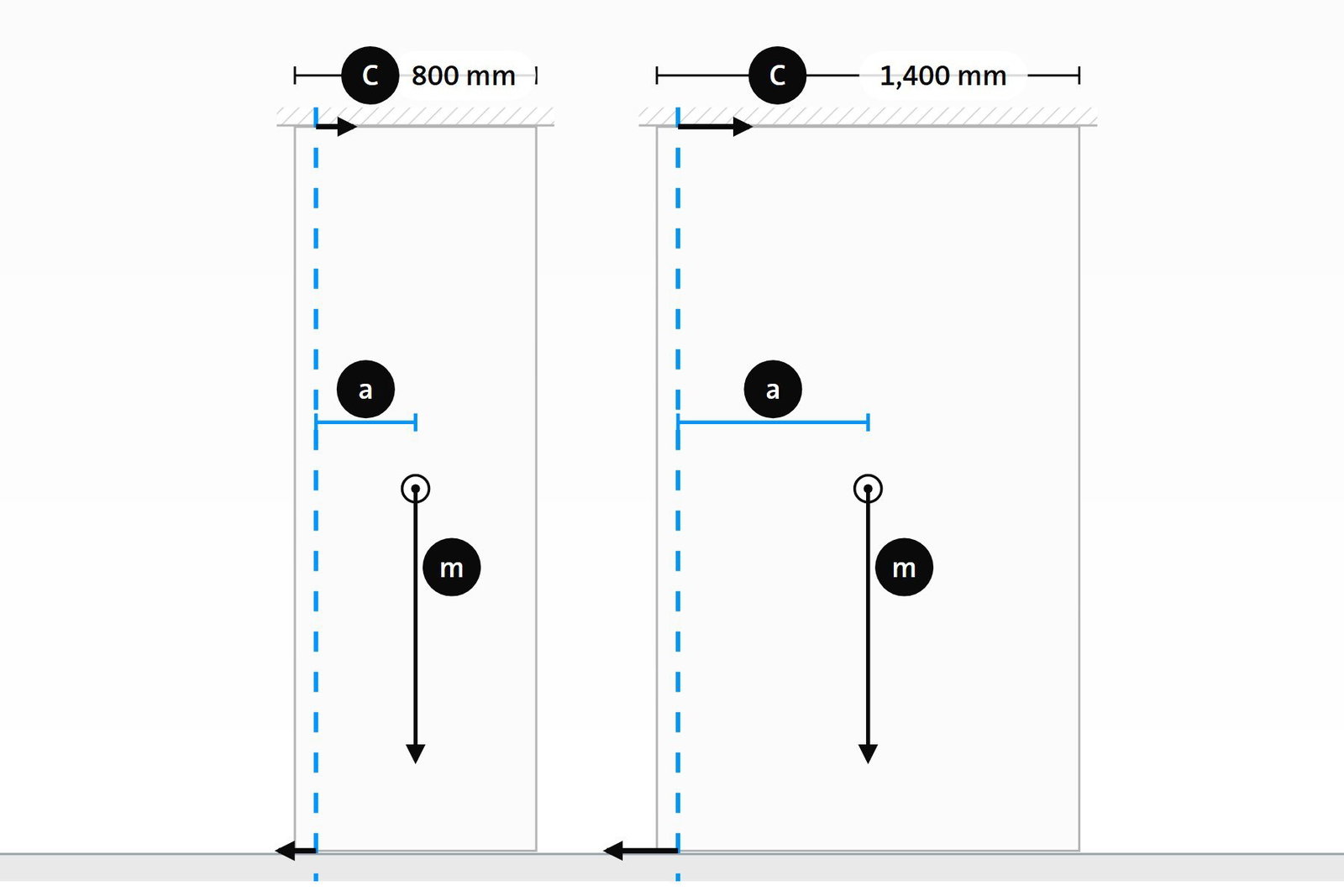

Dessin original FritsJurgens : même poids, porte pivotante plus large, force latérale plus élevée, System Fx

Plus la porte est large, plus son poids s'éloigne de l'axe de pivot, et plus la force latérale augmente.

Exemple chiffré : déplacer le point de pivot

Prenez un vantail de 150 kg, de 1 200 mm de large et 2 400 mm de haut, avec son centre de gravité au milieu et sans décalage du pivot. Seul le point de pivot change.

Même porte, deux points de pivot
Point de pivot 70 mm	325 N à chaque pivot
Point de pivot 170 mm	264 N à chaque pivot
Charge verticale, dans les deux cas	1 471 N

Déplacer le point de pivot de 100 mm vers le milieu retire environ 61 N à chaque pivot.
Vérifiez que la quincaillerie choisie autorise ce point de pivot.
Les jeux latéraux changent avec lui : vérifiez-les dans le Gap Calculator.

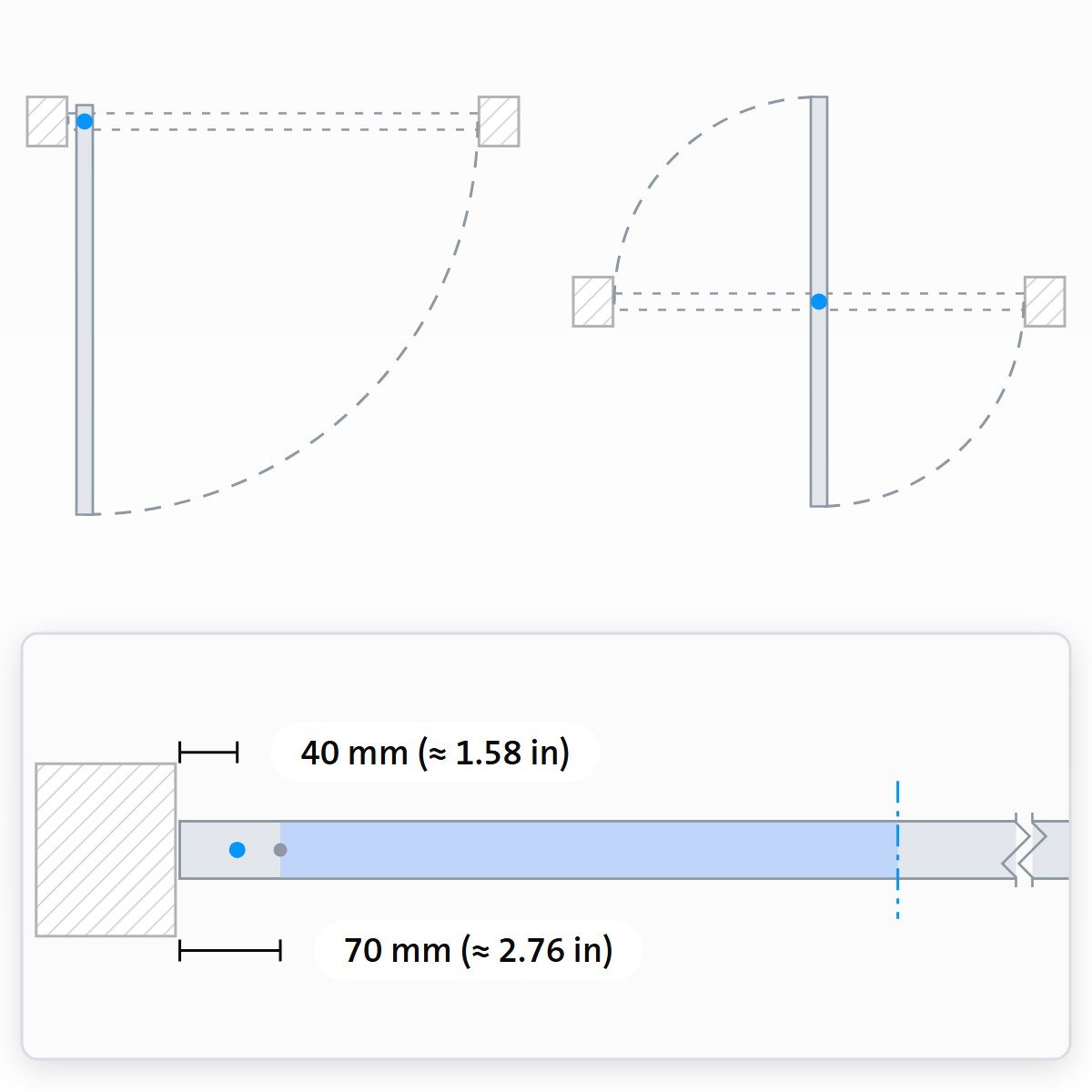

Dessin original FritsJurgens : point de pivot à 40 mm et au milieu de la porte pivotante, System Fx

Le point de pivot se mesure du chant du vantail côté pivot jusqu'à l'axe de pivot : 40 mm fixe ou réglable à partir de 70 mm avec le pivot supérieur dans la porte, et à partir de 130 mm avec le pivot supérieur Reversed dans la traverse haute de l'huisserie.

Avant la fabrication et l'installation

Confirmez le poids complet, les dimensions et le point de pivot avant l'usinage de la porte.
Un parement lourd sur une seule face, ou une bibliothèque pivotante, déplace le centre de gravité hors du milieu. Le calculateur le suppose au milieu : une telle porte nécessite donc son propre calcul.
Pour réduire la force, allégez la porte ou rapprochez le point de pivot du milieu, dans la limite de ce que permet la quincaillerie.
Transmettez les charges à la personne qui vérifie la structure porteuse. Le plafond doit résister à la force latérale, le sol à la force latérale plus la charge verticale.
Un faux plafond n'est pas un point de fixation. Indiquez sur le plan à quoi la plaque de plafond est fixée.
Utilisez un seul axe de pivot sur les plans d'atelier et de pose, et conservez le résultat avec l'indice de révision du plan. "Copier le lien avec ces valeurs" partage les valeurs saisies.

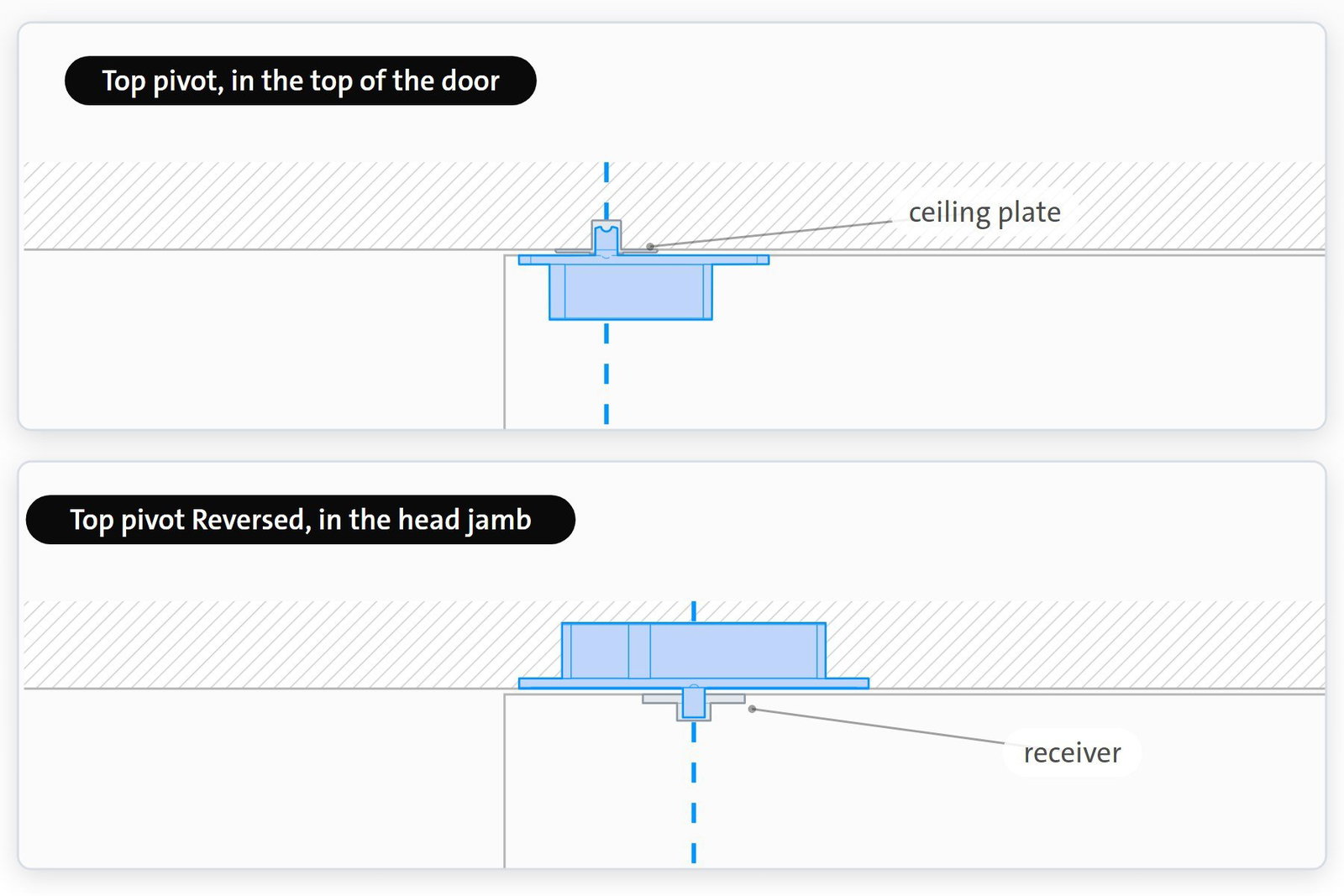

Dessin original FritsJurgens : pivot supérieur dans la porte ou pivot supérieur Reversed dans la traverse, System Fx

Le pivot supérieur dans le haut de la porte, ou le pivot supérieur Reversed dans la traverse haute de l'huisserie avec son Receiver.

Questions sur la force latérale

Dois-je additionner les forces au pivot supérieur et au pivot inférieur ?

Non. La même force s'exerce à chaque pivot, en sens opposés. La charge verticale est une valeur distincte, supportée par le pivot inférieur.

La force latérale est-elle la force nécessaire pour ouvrir la porte ?

Non. La force latérale est la force horizontale au pivot supérieur et au pivot inférieur qui maintient la porte d'aplomb, parce que son poids s'exerce à distance de l'axe de pivot.La force nécessaire pour ouvrir la porte est une tout autre question. Elle dépend du système, des joints éventuels et de l'usage de la porte.

Le poids de la porte suffit-il pour choisir un système de pivot ?

Non. La classe de poids dépend aussi de la largeur de la porte, et le point de pivot ainsi que l'usage de la porte jouent également un rôle. Saisissez votre porte dans le FritsJurgens Selector, qui tient compte de tout cela, puis consultez la documentation des composants choisis.

Le résultat indique-t-il si mon sol et mon plafond sont assez résistants ?

Non. Le calculateur donne les charges statiques. Il revient à l'architecte, à l'ingénieur structure ou au fabricant de la porte d'évaluer si la structure porteuse et ses fixations peuvent les supporter, au regard de ces charges et des conditions du projet.

Pourquoi un pivot au milieu donne-t-il une force latérale nulle ?

Le calcul place le poids de la porte au milieu du vantail. Si le point de pivot s'y trouve aussi et qu'il n'y a pas de décalage du pivot, le poids s'exerce sur l'axe de pivot, il n'y a aucun moment de rotation et la force latérale est nulle.Le pivot inférieur supporte toujours la totalité de la charge verticale. Les forces comme les courants d'air ou l'usage courant ne font pas partie du calcul.

Puis-je l'utiliser pour une porte bibliothèque pivotante ou une porte avec un parement lourd ?

Oui, tant que le poids se situe à peu près au milieu du vantail. Pour une porte bibliothèque, utilisez le décalage du pivot. Un parement inégal ou une bibliothèque pleine peut déplacer le centre de gravité, ce que le poids total ne révèle pas, et une telle porte nécessite son propre calcul.

Que faire si le poids final de la porte change ?

Recalculez et mettez à jour le dossier du projet. Avec les mêmes dimensions et le même point de pivot, une porte plus lourde augmente la force latérale et la charge verticale, et peut nécessiter une classe de poids supérieure. Le FritsJurgens Selector indique laquelle.

Outils et documentation associés

Le Gap Calculator calcule les jeux latéraux pour la même épaisseur de vantail et le même point de pivot.
Téléchargements rassemble les plans techniques et les notices de montage de chaque composant FritsJurgens.
Le FritsJurgens Selector transforme les exigences de votre porte en un kit de pivots adapté.

Calculateur de force latérale pour portes sur pivot
