Características
Compacto e fino
Com uma altura de 18 mm e uma largura de 32 mm, o System One adapta-se a portas a partir de 40 mm de espessura. Não tem posições de repouso nem fecho automático, o que mantém o mecanismo simples e o torna adequado a muitos modelos de porta. Para perfis de aço e alumínio existe o System One Slim.
Oscilação livre
A porta roda livremente nos dois sentidos. Essa simplicidade torna o System One fácil de combinar com aros de porta.

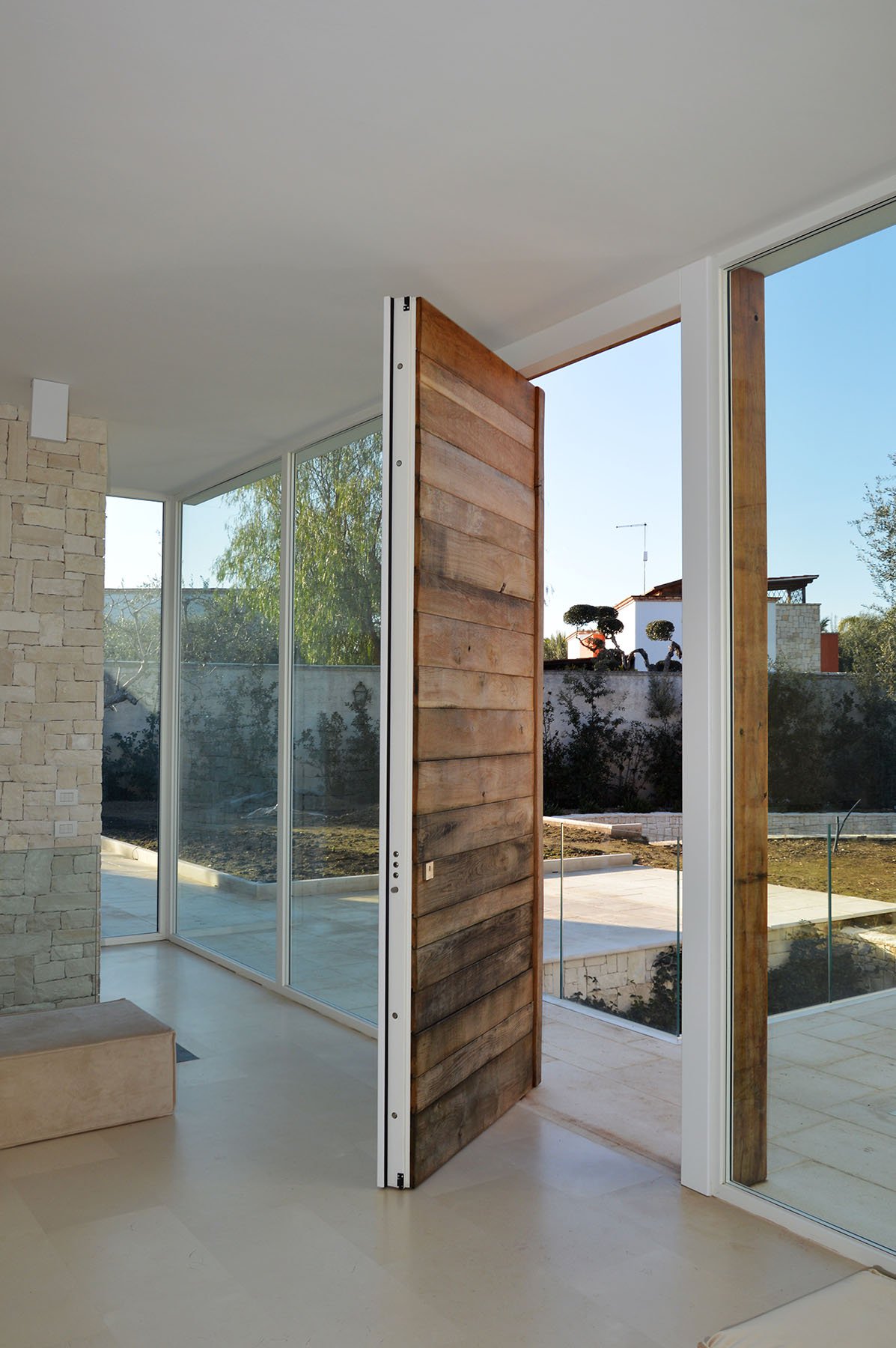

Ação simples, dupla ação e porta giratória
O System One roda livremente: em ação simples até 90°, em dupla ação até 180° ou 360° completos como porta giratória.
O que contém um kit System One
Um kit completo é composto por quatro peças. A dobradiça pivotante fica na porta e as placas fixam-na ao piso e ao teto.

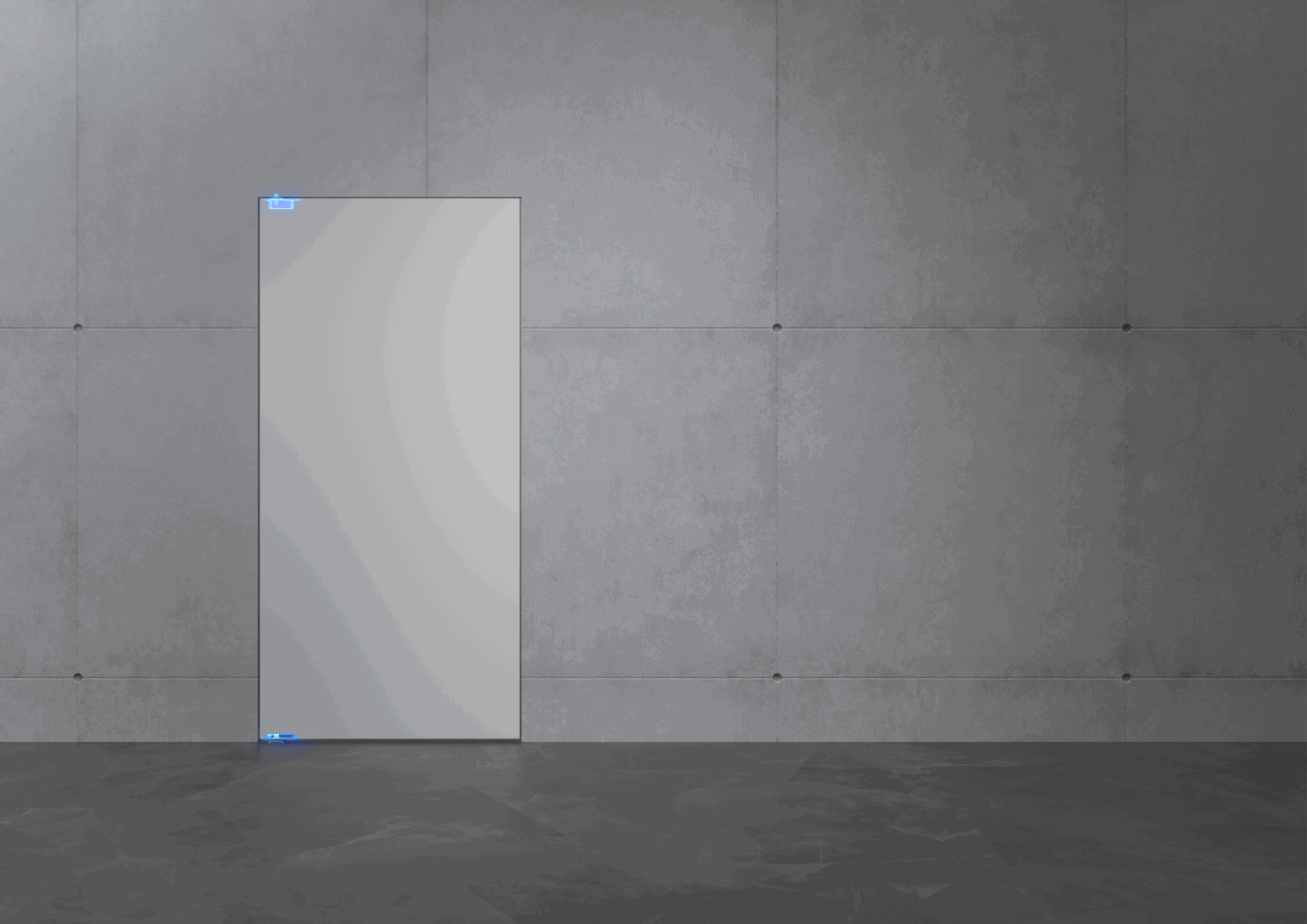

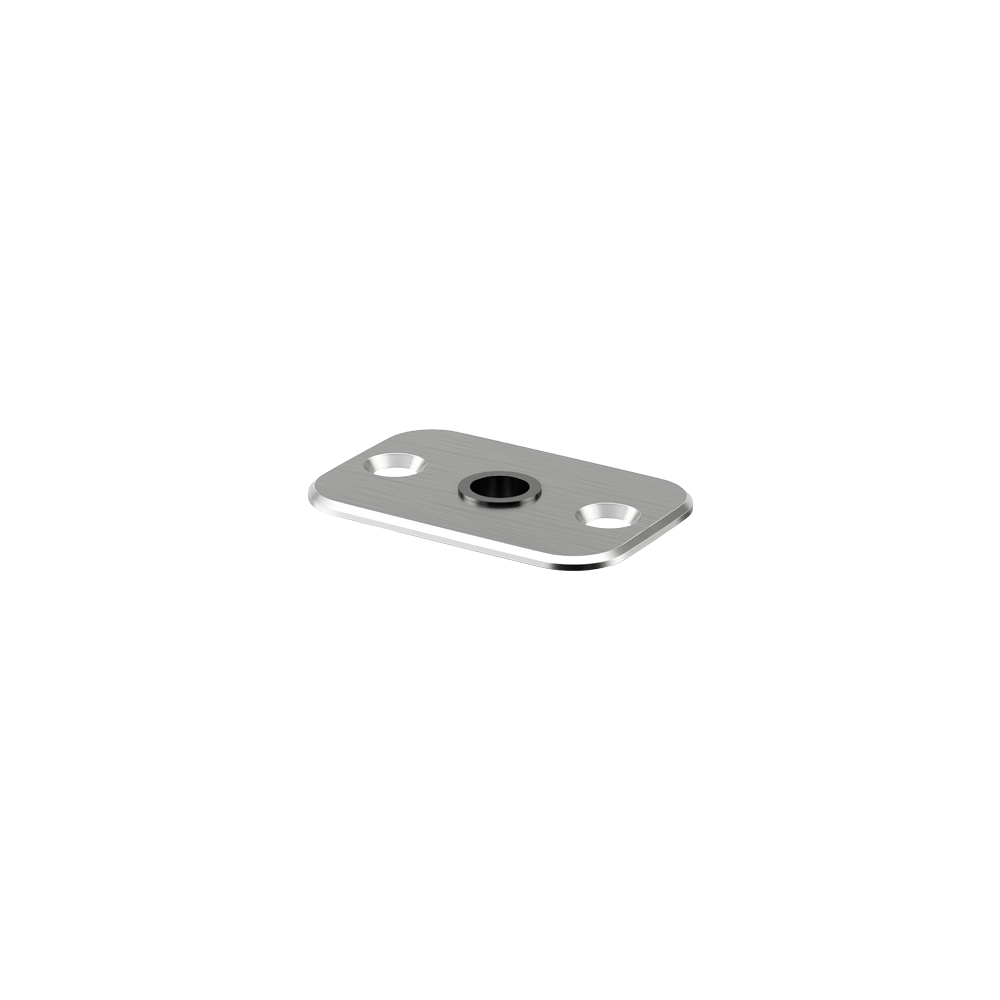

Placa de teto
A placa de teto é montada no teto e recebe o pino do pivô superior. O System One utiliza a placa de teto Classe G: 70 × 40 × 23 mm, para um pino de Ø15 mm, em aço inoxidável ou preto.

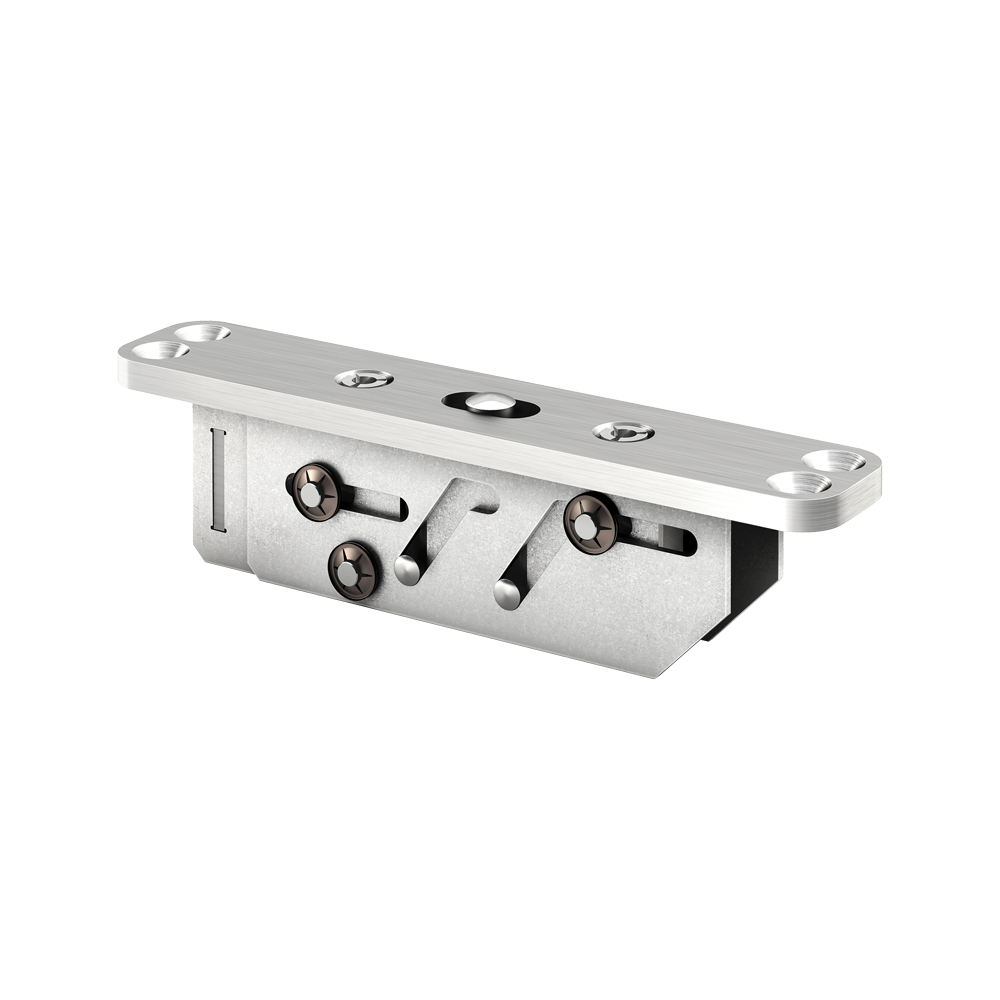

Pivô superior
O pivô superior é montado no topo da porta através de uma ligação de pino e orifício. Ajusta 5 mm para a esquerda e 5 mm para a direita e tem uma passagem de cabo de Ø7,5 mm. O System One 70 mm combina com o pivô superior 70 mm Classe G, ou com o pivô superior Reversed, instalado na travessa superior do aro com o Receiver. A versão de 40 mm combina com o pivô superior 40 mm Classe G.
Pivô inferior

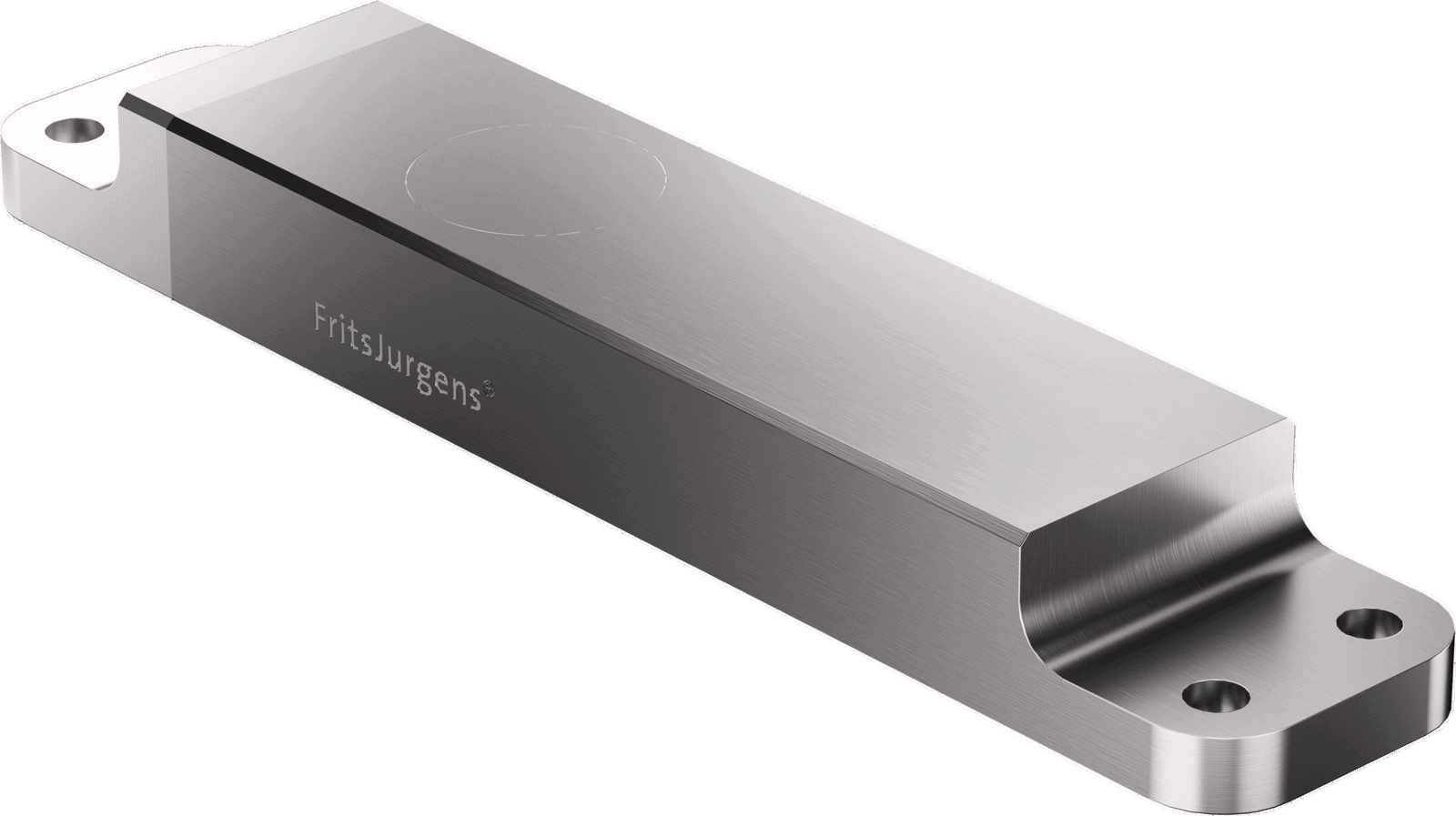

O mecanismo pivotante fica na parte inferior da porta, onde é praticamente invisível. Com 162 × 32 × 18 mm, o System One suporta portas até 500 kg (Classe G). É um sistema de oscilação livre, sem posições de repouso nem fecho automático, pelo que a porta roda livremente 360°.

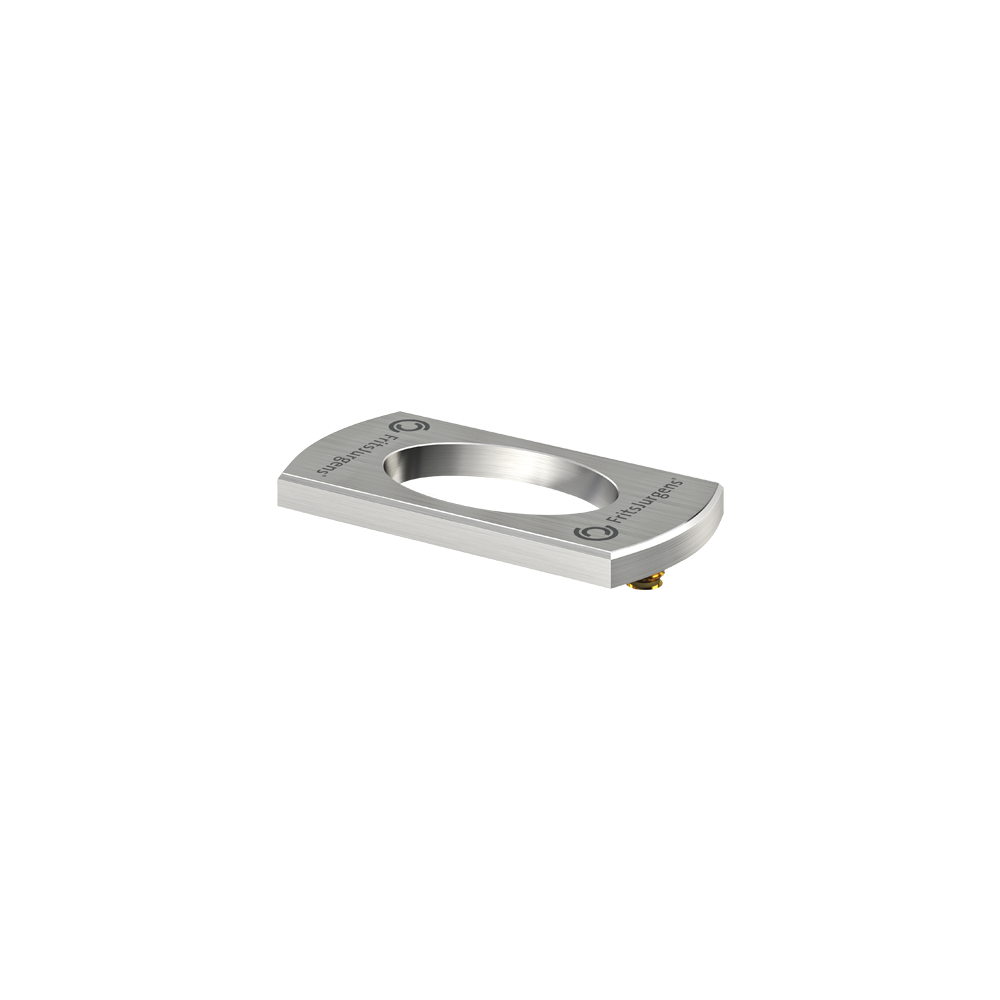

Placa de piso retangular não ajustável
É a placa de piso concebida para o System One. Dois ou quatro pinos de montagem de 8 mm fixam-na, ou dois pinos de 30 mm em pavimentos laminados, pelo que é compatível com aquecimento de piso. Está disponível em aço inoxidável.
* Na imagem: System One 70 mm com placa de piso retangular não ajustável. Outras versões disponíveis.
Placas de piso para o System One
O System One aceita quatro placas de piso. A placa de piso retangular não ajustável foi concebida para o System One: 80 × 40 × 9 mm, 11 mm de espaço livre, sem ajuste radial, em aço inoxidável. A placa de piso redonda oferece ainda 2,5° de ajuste radial para cada lado. As placas retangular Flush e arredondada Flush ficam embutidas na soleira, para vedantes de piso e portas pivotantes exteriores.
Placa de piso retangular não ajustável
Aço inoxidável
Adequada para:
System One
System One Slim
- Sem ajuste radial
- Dois ou quatro pinos de 8 mm para estabilidade ótima entre dois tipos de piso, ou dois pinos de 30 mm para materiais de piso laminado
- 11 mm de espaço livre por baixo da porta
- Resistente a riscos, design discreto e elegante
- Dimensões (MM)
- 80 x 40 x 9 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Aço inoxidável
- Art.º n.º
- FP.M.X.X.SN.SS
PVD preto
Adequada para:
- Sem ajuste radial
- Dois ou quatro pinos de 8 mm para estabilidade ótima entre dois tipos de piso, ou dois pinos de 30 mm para materiais de piso laminado
- 11 mm de espaço livre por baixo da porta
- Resistente a riscos, design discreto e elegante
- Dimensões (MM)
- 80 x 40 x 9 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- PVD preto
- Art.º n.º
- FP.M.X.X.SN.BK
- 3D drawing STEP Arquivo , 4.03 MB
Placa de piso redonda
Aço inoxidável
Adequada para:
- Ajuste radial: 2,5° para a esquerda e 2,5° para a direita
- Quatro pinos de 8 mm
- 11 mm de espaço livre por baixo da porta
- Resistente a riscos, design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- Aço inoxidável
- Art.º n.º
- FP.M.X.X.R.SS
PVD preto
Adequada para:
- Ajuste radial: 2,5° para a esquerda e 2,5° para a direita
- Quatro pinos de 8 mm
- 11 mm de espaço livre por baixo da porta
- Resistente a riscos, design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD preto
- Art.º n.º
- FP.M.X.X.R.BK
- 3D drawing STEP Arquivo , 6.04 MB
Placa de piso retangular Flush
Aço inoxidável
Adequada para:
- Cantos retos, para integração num piso ou soleira
- Nivelada com o piso ou a soleira, deixando 7 mm por baixo da porta
- Eletropolida para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Dimensões (MM)
- 80 x 40 x 11 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Aço inoxidável endurecido
- Art.º n.º
- FP.M.X.X.FS.SS
- 3D drawing STEP Arquivo , 2.18 MB
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB
Placa de piso arredondada Flush
Aço inoxidável
Adequada para:
- Cantos arredondados, para integração num piso ou soleira
- Nivelada com o piso ou a soleira, deixando 7 mm por baixo da porta
- Eletropolida para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Dimensões (MM)
- 80 x 40 x 11 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Aço inoxidável endurecido
- Art.º n.º
- FP.M.X.X.FR.SS
- 3D drawing STEP Arquivo , 2.19 MB
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB
Num relance

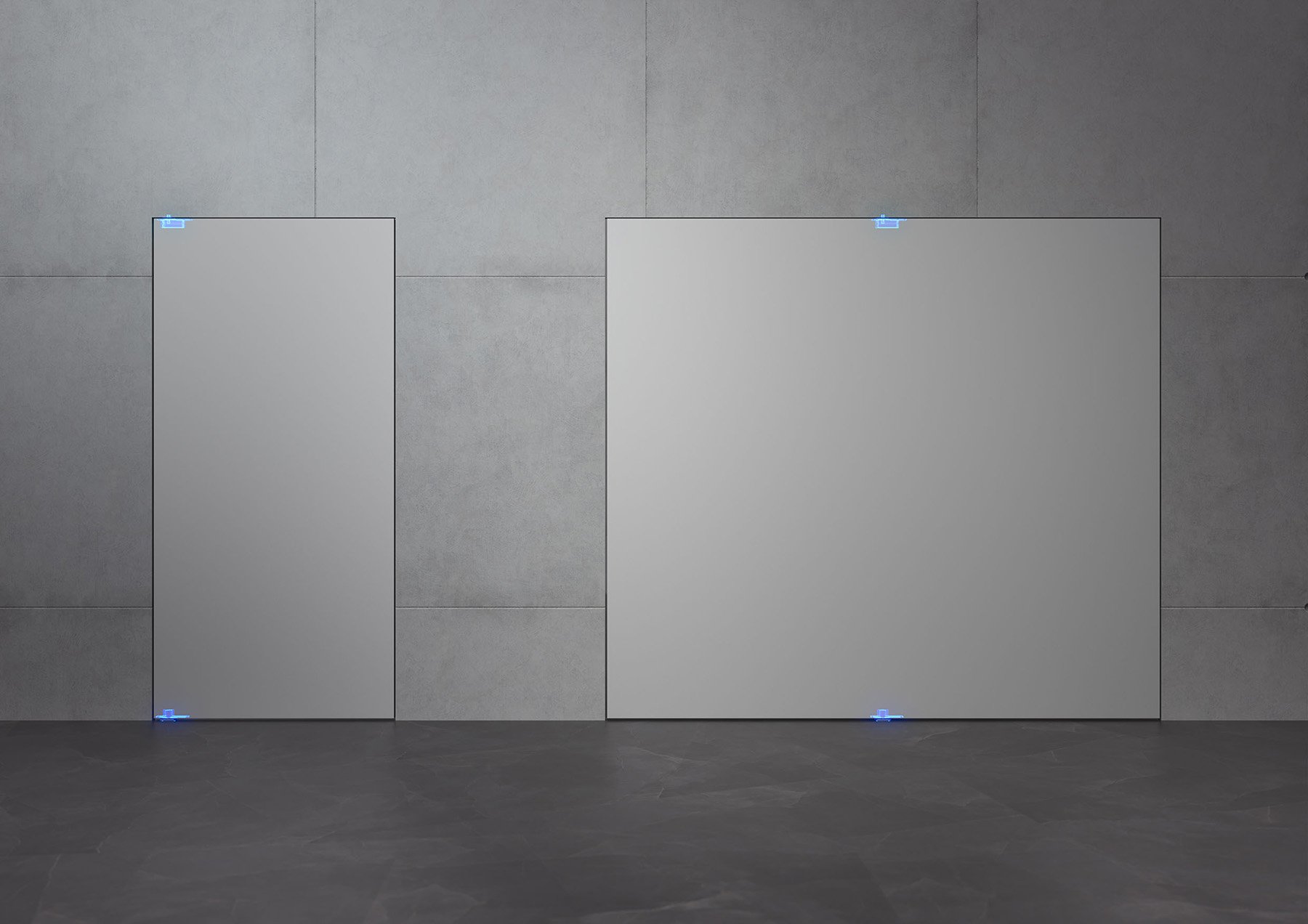

O System One existe em duas versões. A de 70 mm vai do posicionamento lateral ao central; a de 40 mm é um posicionamento lateral fixo com placas de cobertura. Ambas suportam portas até 500 kg.
System One 70 mm Classe G
| Especificações do sistema | |
|---|---|
| Dimensões | 162 x 32 x 18 mm |
| Posicionamento | Posicionamento lateral a central |
| Ponto pivotante | De 70 mm até ao posicionamento central |
| Placas de cobertura | Não |
| Capacidade de peso | Classe G: até 500 kg |
| Compatível com | |
| Pivôs superiores |
Pivô superior 70 mm Classe G Pivô superior Reversed |
| Placas de piso |
Placa de piso retangular não ajustável Placa de piso redonda Placa de piso retangular Flush Placa de piso arredondada Flush |
| Funcionalidades | |
| Oscilação livre | Sim |
| Posições de repouso | Não |
| Fecho automático | Não |
| Especificações da porta | |
| Atuação de porta |
Porta giratória: 360° De dupla ação: 180° Agindo sozinho: 90° |
| Largura da porta | Ilimitado |
| Altura da porta | Ilimitado |
| Ponto pivotante | Lateral e central |
| Espessura mínima da porta | 40 mm |
| Folga superior | 4 - 10 mm |
| Folga inferior |
11 mm (retangular não ajustável, redonda) 7 mm (retangular Flush, arredondada Flush) |
| Movimento da porta | Oscilação livre de 360°, sem posições de repouso |
System One 40 mm Classe G
| Especificações do sistema | |
|---|---|
| Dimensões | 140 x 32 x 85 mm |
| Posicionamento | Posicionamento lateral |
| Ponto pivotante | Fixo a 40 mm |
| Placas de cobertura |
Aço inoxidável Preto |
| Capacidade de peso | Classe G: até 500 kg |
| Compatível com | |
| Pivôs superiores | Pivô superior 40 mm Classe G |
| Placas de piso |
Placa de piso retangular não ajustável Placa de piso redonda Placa de piso retangular Flush Placa de piso arredondada Flush |
| Funcionalidades | |
| Oscilação livre | Sim |
| Posições de repouso | Não |
| Fecho automático | Não |
| Especificações da porta | |
| Atuação de porta |
Porta giratória: 360° De dupla ação: 180° Agindo sozinho: 90° |
| Largura da porta | Ilimitado |
| Altura da porta | Ilimitado |
| Ponto pivotante | Lateral |
| Espessura mínima da porta | 40 mm |
| Folga superior | 4 - 10 mm |
| Folga inferior |
11 mm (retangular não ajustável, redonda) 7 mm (retangular Flush, arredondada Flush) |
| Movimento da porta | Oscilação livre de 360°, sem posições de repouso |
Também disponível para perfis mínimos
O System One foi concebido para portas a partir de 40 mm de espessura. Para portas interiores com perfis finos de aço e alumínio existe o System One Slim: a mesma oscilação livre à mesma altura de 18 mm, inserido num perfil tubular a partir de 40 x 20 x 2 mm e fixado com parafusos passantes, sem Adapters.
System One e System One Slim
| Porta |
System One: portas a partir de 40 mm de espessura System One Slim: portas interiores com um perfil tubular de aço ou alumínio a partir de 40 x 20 x 2 mm |
| Dimensões |
System One 70 mm: 162 x 32 x 18 mm System One Slim: 137 x 32 x 18 mm |
| Montagem |
System One: na parte inferior da porta System One Slim: insere-se num recorte de 114 x 32 mm no perfil e é fixado com dois parafusos passantes M6 |
| Pivô superior |
System One: pivô superior 70 mm ou 40 mm Classe G, ou pivô superior Reversed System One Slim: Pivot superior Slim, 18 mm, incluído no kit |
| Capacidade de peso |
System One: Classe G, até 500 kg System One Slim: Classe C, até 209 kg, consoante a largura da porta |
| Ponto pivotante | System One 70 mm e System One Slim: de 70 mm até ao posicionamento central |
| Movimento da porta | Ambos: oscilação livre de 360°, sem posições de repouso nem fecho automático |
