System 3

O System 3 é um sistema pivotante com rotação a 360° com várias posições de repouso, ideal para paredes pivotantes.


Flexibilidade total

Rotação a 360°

O System 3 oferece uma rotação completa, apresentando também características como o fecho automático e as posições de repouso.

Fecho automático e posições de repouso

De cada ângulo de 45°, o System 3 roda automaticamente para as suas posições de repouso a 0°, 90°, 180° ou 270°.


Paredes pivotantes

A rotação a 360° combinada com posições de repouso e fecho automático são características ideais para as paredes pivotantes.

Dê uma olhada ao System 3


Componentes

Uma porta pivotante precisa de várias componentes: o sistema pivotante, uma placa de piso, uma placa de teto e um pivot superior.

Click a component
close

Placas de teto

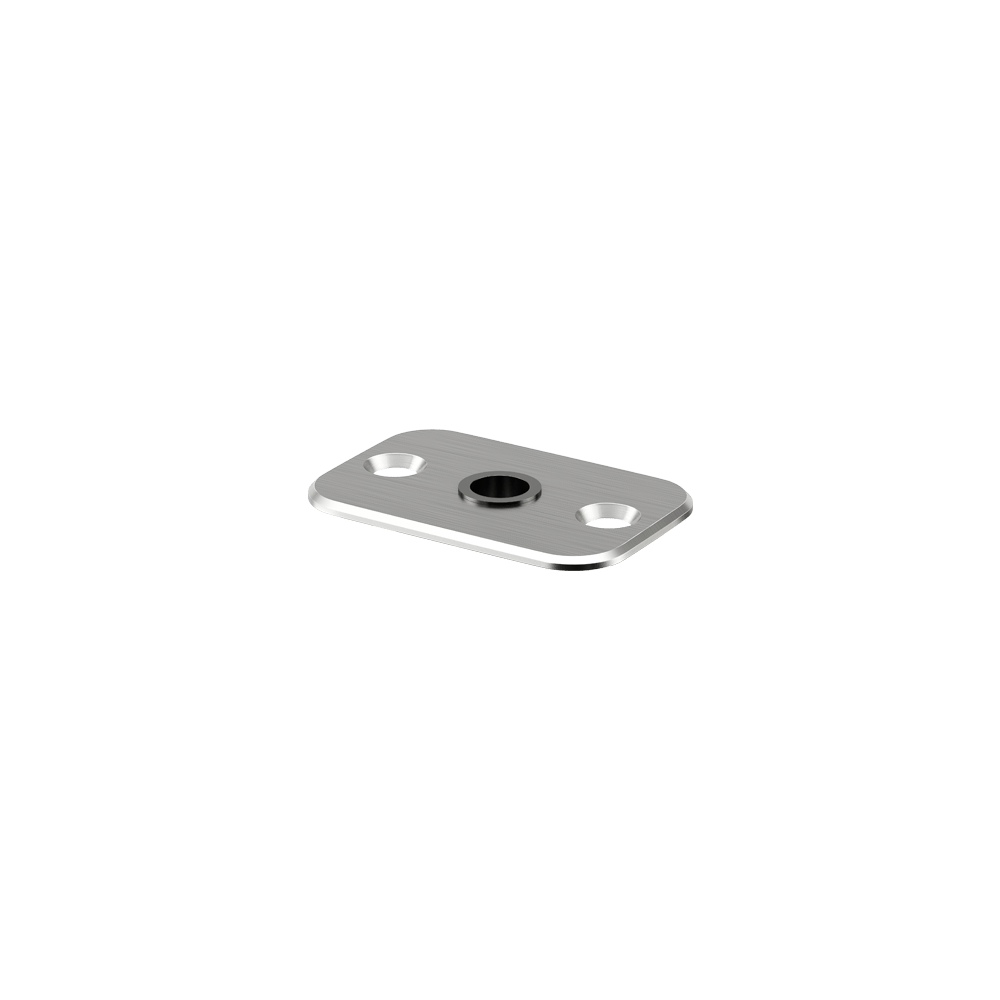

A placa de teto é instalada no teto, onde o pino do pivot superior é instalado perfeitamente na abertura na placa de teto. A placa de teto está disponível em dois acabamentos: aço inoxidável escovado e preto.

Pivot superior

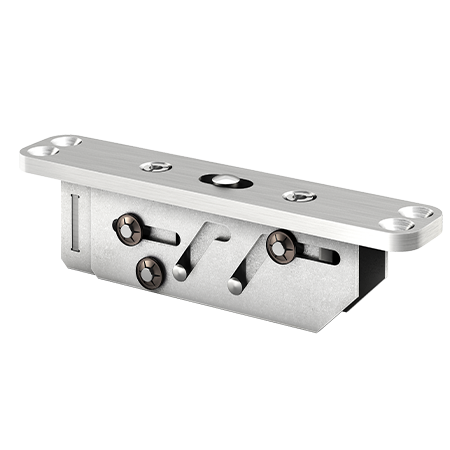

O pivot superior é montado no topo da porta. Utiliza uma conexão em orifício, em que o pino é fixado no topo do pivot superior e entra na abertura da placa de teto onde a porta é instalada.

A FritsJurgens oferece dois tipos de pivots superiores: o Pivot superior Regular e o Pivot superior Cable Grommet. O Pivot superior Cable Grommet é concebido para enfiar os cabos através da porta para iluminação ou segurança eletrónica.

Placas de piso

Todas as placas de piso FritsJurgens são montadas a 8 mm dentro do piso, que é o suficiente para praticamente todos os tipos de piso e torna possível combinar as dobradiças FritsJurgens com os pisos radiantes.

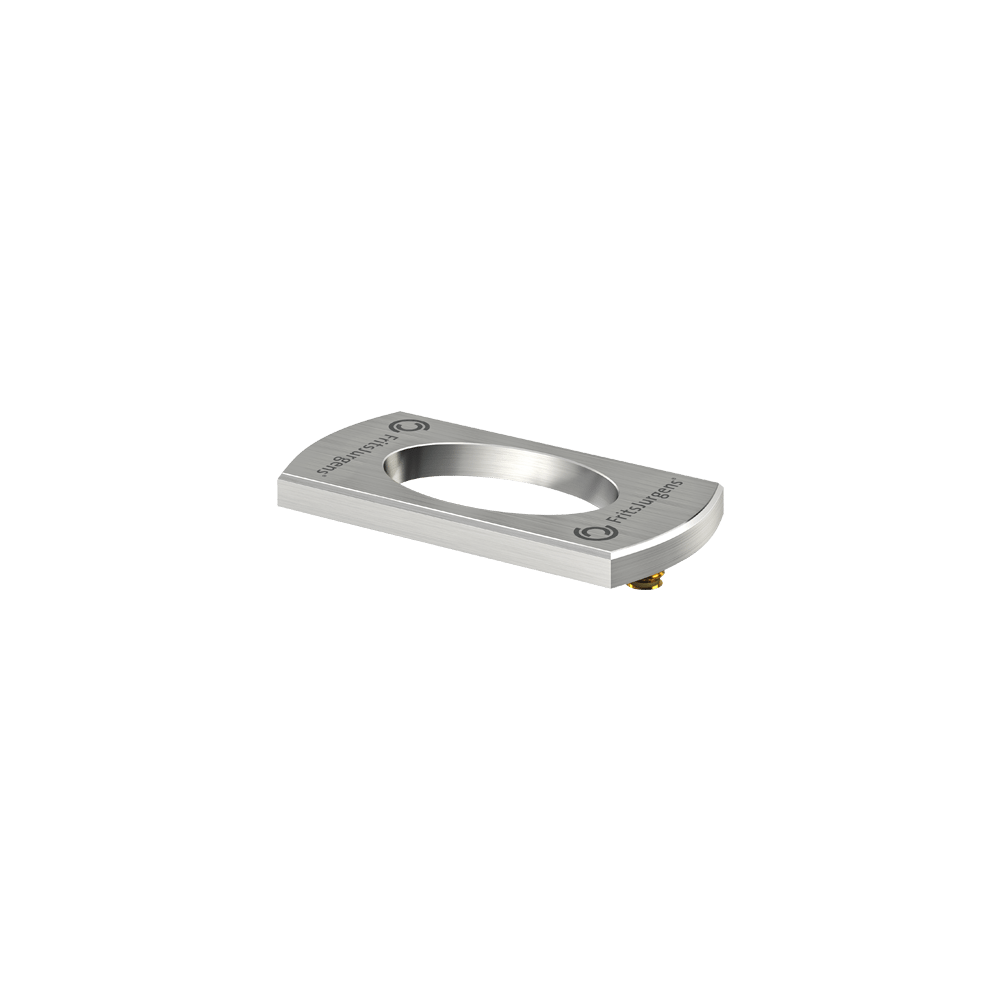

Existem dois designs de placas do piso disponíveis para o System 3. Pode escolher uma placa de piso redonda ou uma placa de piso quadrada em aço inoxidável escovado (Série 420). As placas de piso FritsJurgens são realizadas com aço temperado sólido e por isso são completamente resistentes aos riscos.

Pivô inferior

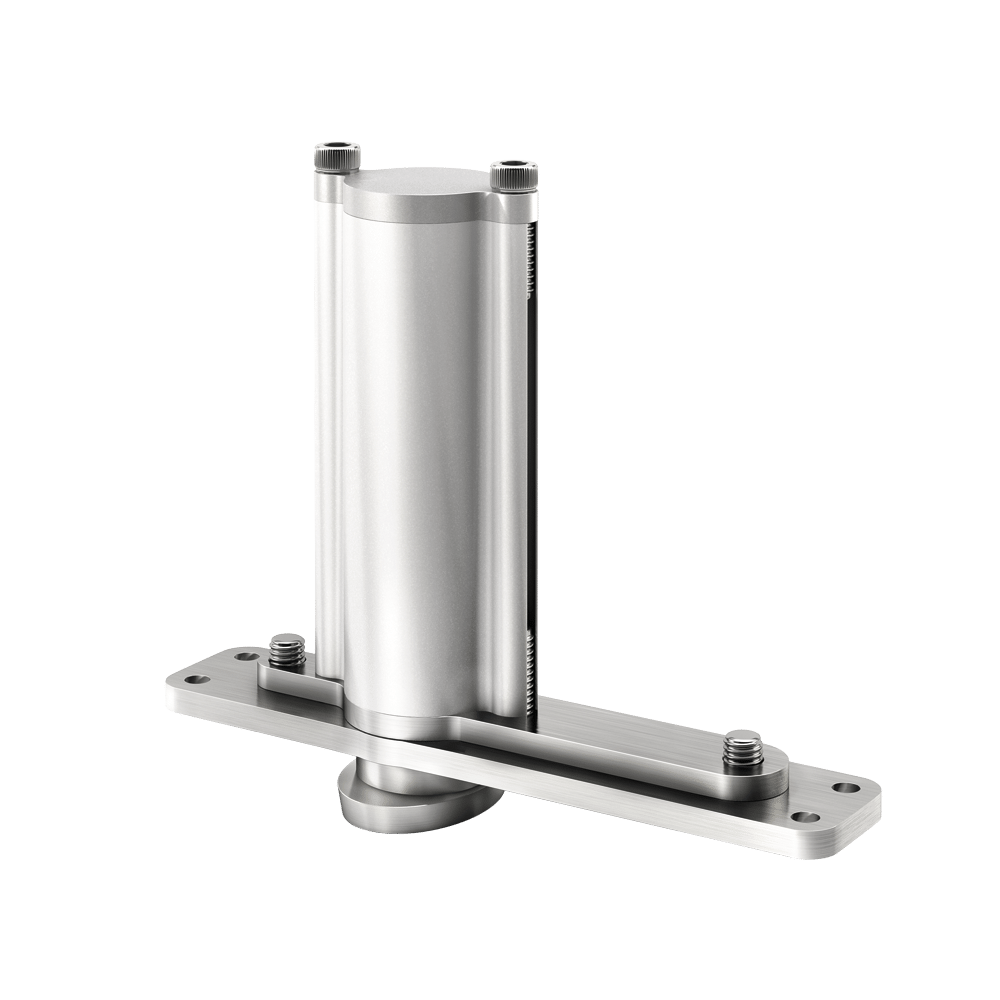

O pivô inferior é o mecanismo de pivô e o impulsor da porta pivotante e está instalado na parte inferior da porta. Por isso, o mecanismo de pivô é virtualmente invisível. Os pivôs inferiores FritsJurgens têm uma capacidade de carga para puertas pivotantes de hasta 500 Kg.

O pivô inferior oferece várias características, dependendo da seleção do pivô inferior, como: posições de retenção, cierre automático, control de amortiguación, control de pestillo, control de velocidad de 30°, giro livre.

A localização dos pivôs inferiores determina o impacto do espaço que a porta pivotante tende no seu entorno. Además de una colocación lateral más regular para criar portas pivotantes, las bisagras pivotantes FritsJurgens también son adecuadas para paneles o paredes con giro de 360 grados

Qual é o tipo mais adequado para si?


O System 3 está disponível em 4 tipos diferentes, todos especificamente concebidos para o peso e as dimensões da sua porta pivotante. Descubra qual o tipo que deveria encomendar para a sua porta pivotante.

Instalação inteligente


Todas as dobradiças pivotantes FritsJurgens podem ser fresadas e instaladas de forma fácil e rápida. No local, a instalação demora apenas 30 minutos.

Em situações novas e existentes, a instalação é realizada em quatro passos: montagem da placa de piso, montagem da placa de teto, instalação da porta e ajuste da porta.

Especificações técnicas

Especificações do sistema
Tipos System 3 - classe A
System 3 - classe C
System 3 - classe E
System 3 - classe G
Dimensões 160 x 32 x 143 mm
Peso 0,75 KG
Material Aço inoxidável | Alumínio anodizado
Resistência à corrosão EN 1670 – classe 5 (norma: 0-5)
Especificações das portas
Tipo de abertura Dupla açao | Rotaçāo a 360°
Posições de repouso Posições de repouso intermédias a 0º, 90º, 180º and 270º
Capacidade de peso 40 - 350 kg
Largura da porta 1000 - 3800 mm
Altura da porta Ilimitada
Ponto pivotante Centro
Min. Espessura da porta 40 mm
Min. Espessura da porta A porta desloca-se de cada ângulo de 45°, em ambaspas direções, para uma posição de repouso.

Downloads

Cubierto
RTF Arquivo, 2.25 KB
Desenho 2D
DWG Arquivo, 553.21 KB
Desenho 3D (BIM)
RVT Arquivo, 7.86 MB
Desenho 3D (STEP)
STEP Arquivo, 866.89 KB
Instruções de montagem e fresagem
PDF Arquivo, 2.68 MB

Perguntas frequentes

Como posso escolher o tipo certo?
Para selecionar o tipo certo de System 3 para a sua porta pivotante, use o FritsJurgens Selector.
Como sei se o System 3 é a escolha certa para a minha porta pivotante?
Para descobrir se o System 3 é a escolha certa para o seu design de porta, utilize o FritsJurgens Selector.
