System 3

System 3 ist ein um 360° drehbares Pivot-System mit verschiedenen Feststellpositionen und ideal für bewegliche Wände..


Flexibilität auf 360°

360°-Drehung

System 3 bietet eine Drehbewegung auf 360° und gleichzeitig Funktionen wie Selbstschließung und Feststellpositionen.

Selbstschließend und Feststellpositionen

Aus jedem 45°-Winkel schwenkt System 3 automatisch in die Feststellpositionen 0°, 90°, 180° oder 270°.


Bewegliche Wände

Die 360°-Drehung in Kombination mit den Feststellpositionen und der selbsttätigen Schließfunktion sind ideale Eigenschaften für bewegliche Wände.

Sehen Sie sich System 3 an

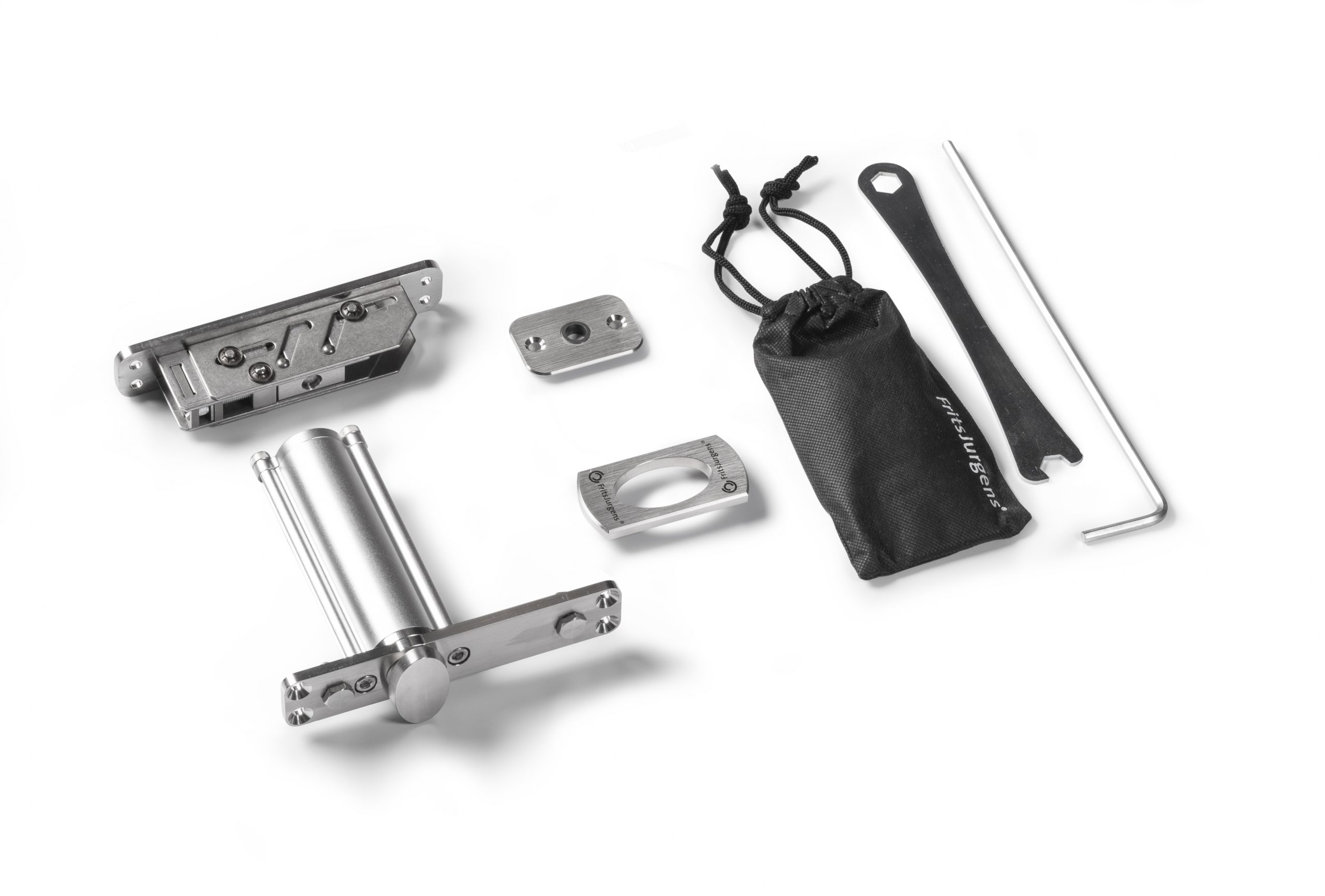

Komponenten

Eine Pivot Tür benötigt verschiedene Komponenten – das Pivot-System, eine Bodenplatte, eine Deckenplatte und einen oberen Pivot.

Click a component
close

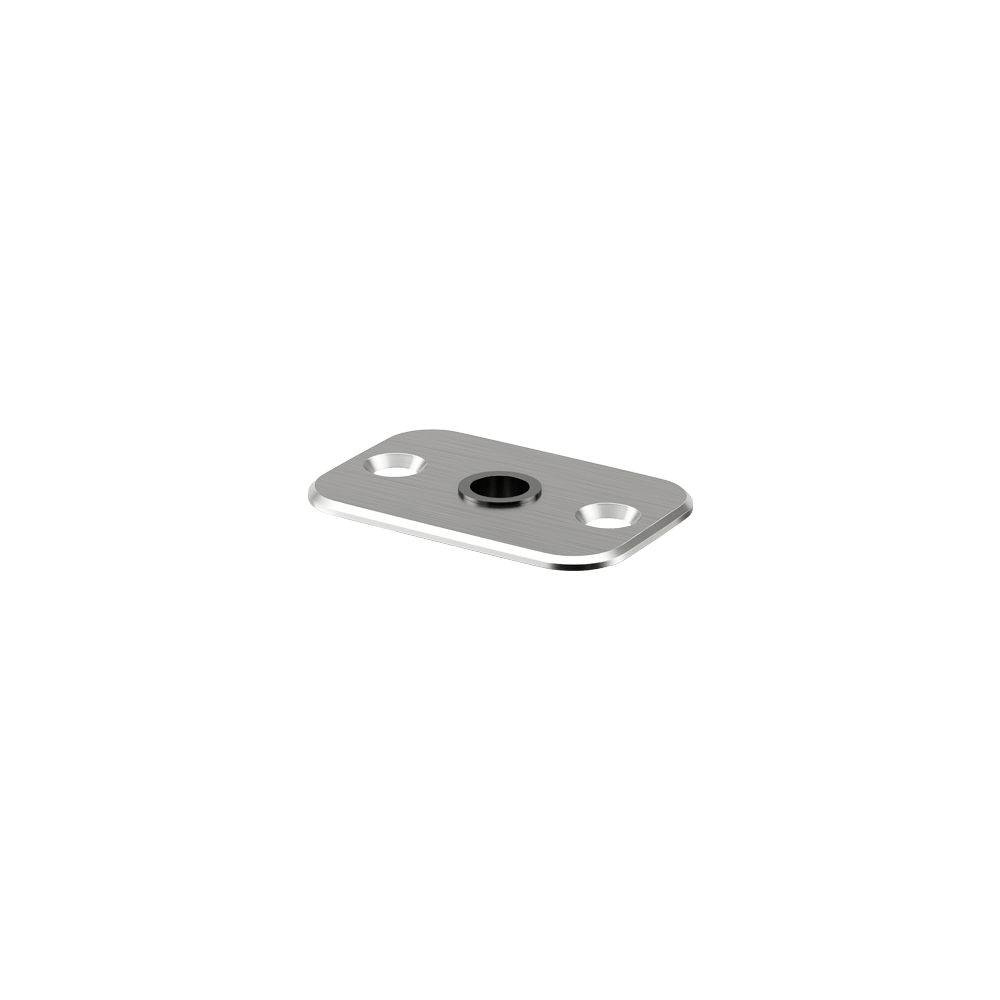

Deckenplatten

Die Deckenplatte wird in die Decke eingelassen, wobei der Stift des oberen Pivots nahtlos in die Öffnung der Deckenplatte passt. Die Deckenplatte ist in den beiden Ausführungen gebürsteter Edelstahl und Schwarz erhältlich.

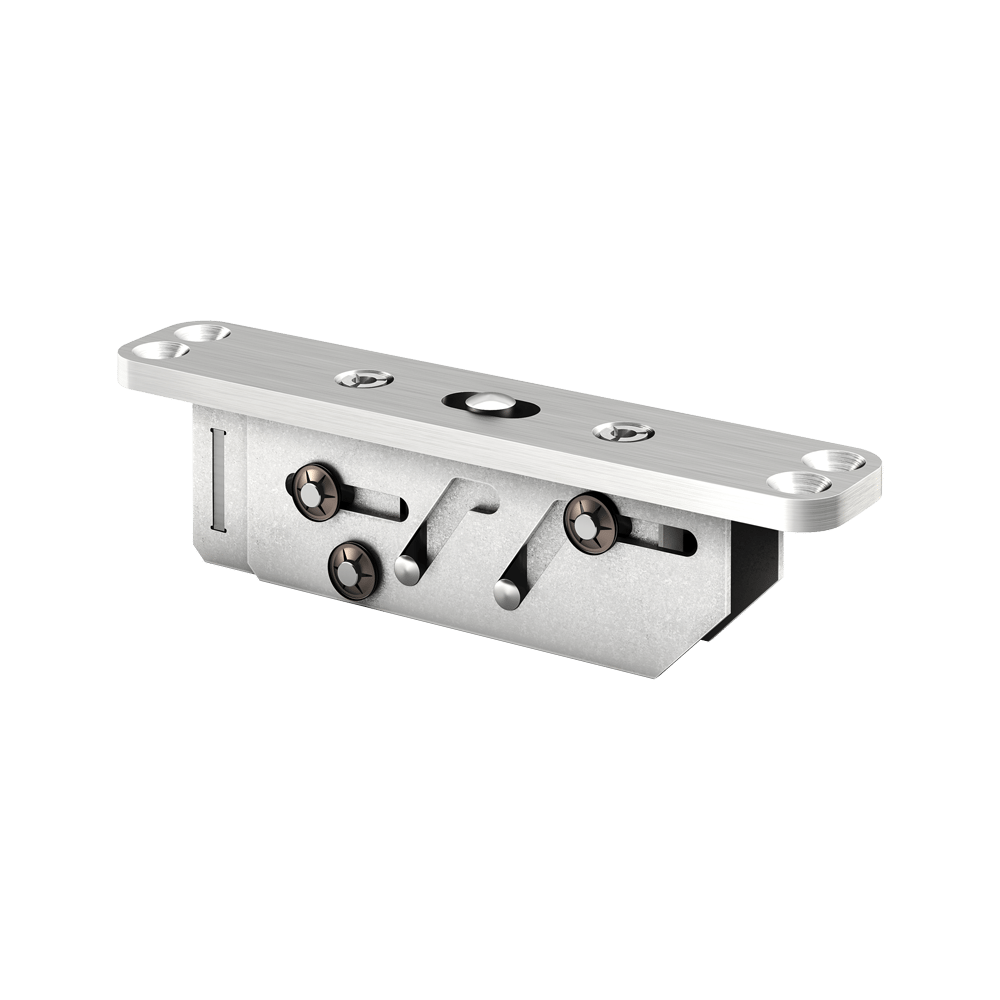

Oberer Pivot

Der obere Pivot ist im oberen Abschnitt der Tür eingebaut. Dabei wird eine so genannte Stiftlochverbindung verwendet, bei der der Stift am oberen Pivot befestigt ist und beim Einsetzen der Tür in die Öffnung in der Deckenplatte greift.

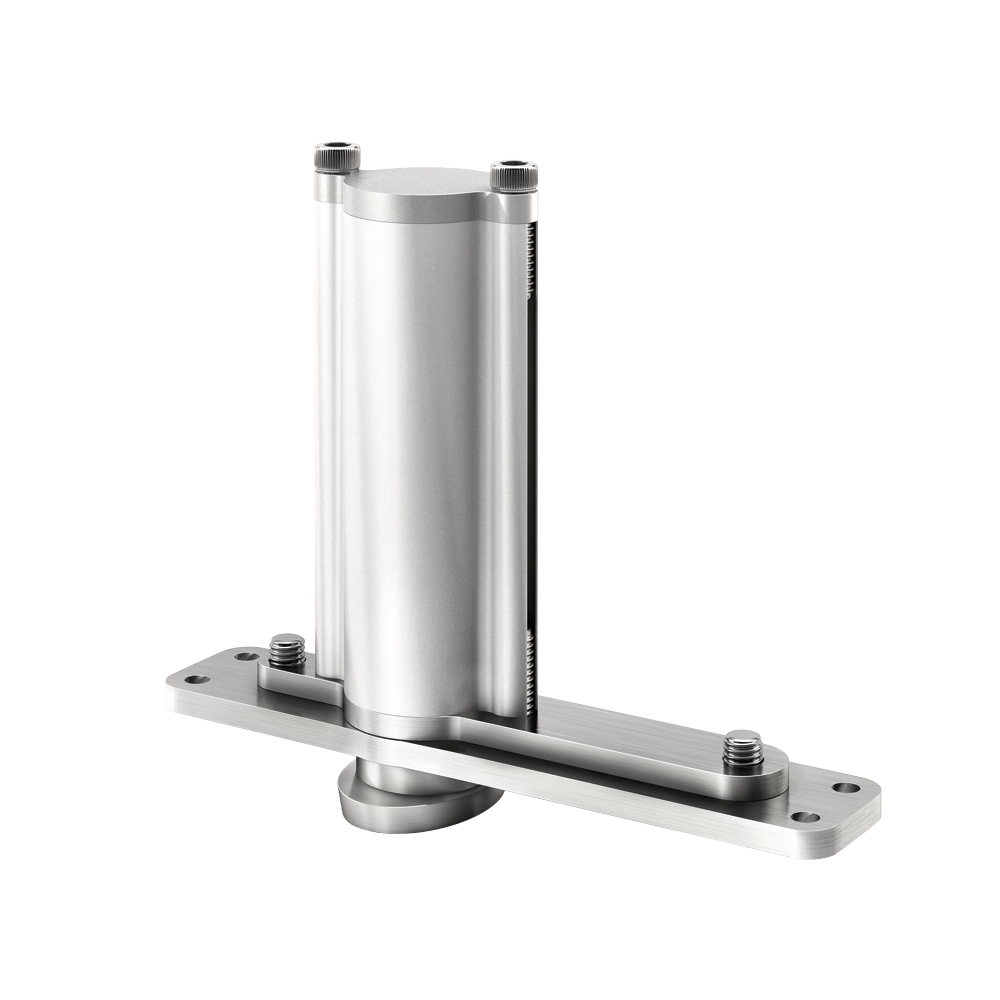

Unterer Drehzapfen

Der unterer Drehzapfen ist der Drehmechanismus und der Antrieb der Pivottür und ist montiert in der Unterseite der Tür. Der Drehmechanismus ist damit praktisch unsichtbar.

FritsJurgens Drehzapfen haben eine Belastbarkeit für Pivottüre bis zu 500 Kg.
Der unterer Drehzapfen bietet mehrere Merkmale, je nach der Wahl des unteren Drehzapfens, wie: Feststellpositione, Selbstschliessung, Dämpferregelung, Einschnappen, 30° Geschwindigkeitsregelung, Freilauf.

Die Platzierung des unteren Drehzapfens bestimmt die räumliche Auswirkung, welche die Pivottür hat auf das Umfeld.

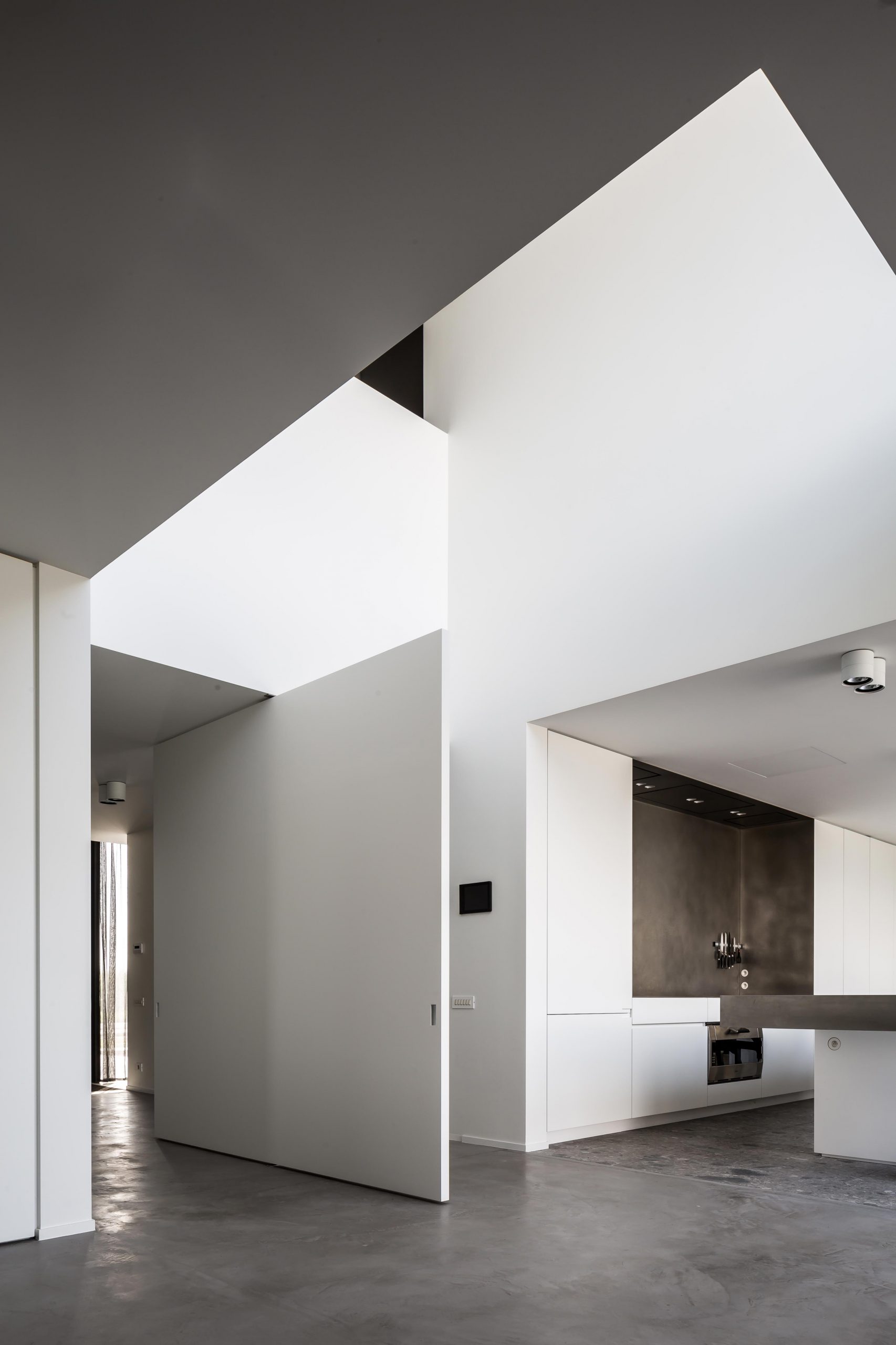

Neben einer regulären seitlichen Position des Drehpunkts bei einer Pivottür, sind FritsJurgens Pivot-Scharnier Systeme auch sehr geeignet für 360° rotierende Paneele oder Wände.

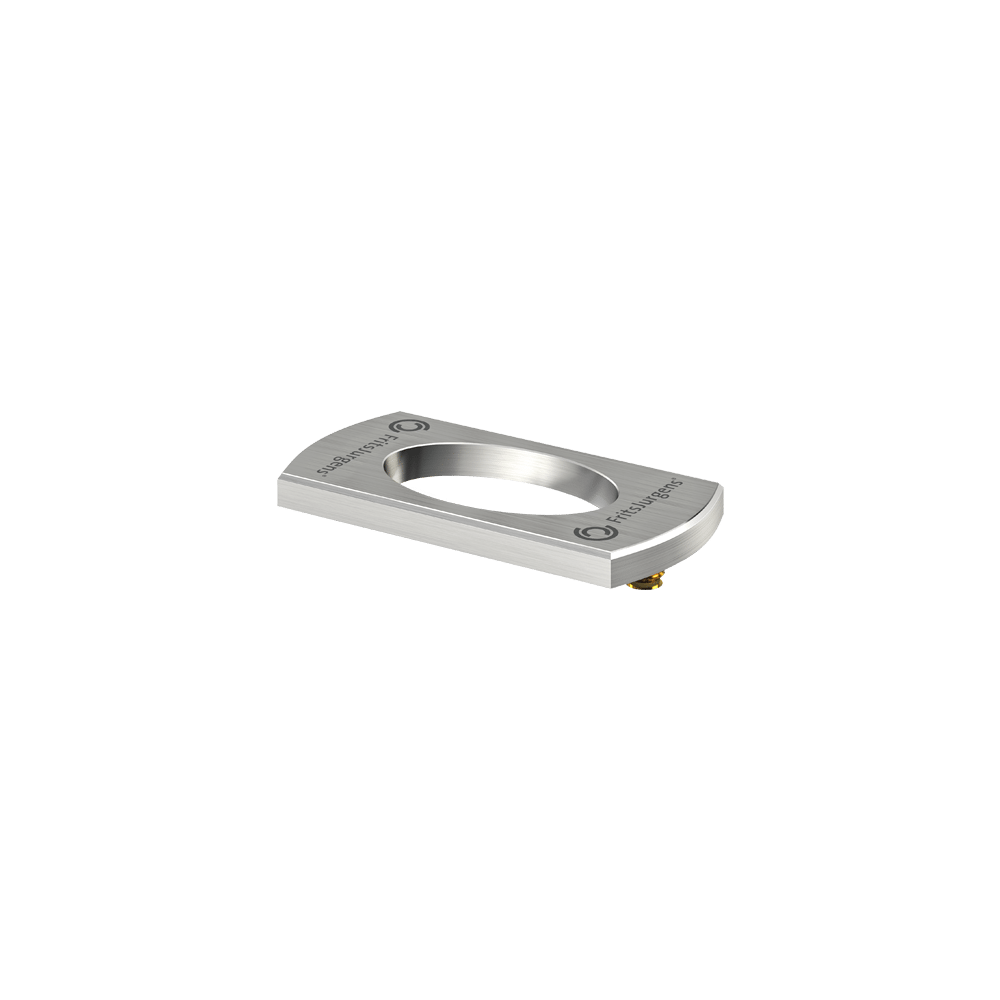

Bodenplatten

Jede FritsJurgens Bodenplatte ist 8 mm in den Fußboden eingelassen. Dies ist ausreichend für fast jeden Fußbodentyp und ermöglicht zudem die Kombination der FritsJurgens Scharniere mit einer Fußbodenheizung.

Für System 3 sind zwei Bodenplatten-Designs erhältlich. Sie können zwischen einer runden Bodenplatte oder eine rechteckige Bodenplatte aus gebürstetem Edelstahl (Baureihe 420) wählen. Die Bodenplatten von FritsJurgens bestehen aus solidem gehärtetem Stahl und sind demnach vollkommen kratzfest.

Welches ist das richtige System für Sie?


System 3 gibt es in 4 verschiedenen Ausführungen, die alle speziell für das Gewicht und die Abmessungen Ihrer Pivot Tür konzipiert sind. Finden Sie heraus, welcher Typ für Ihre Tür geeignet ist.

Intelligenter Einbau


Alle Pivot Scharniere von FritsJurgens können schnell und einfach bearbeitet und montiert werden. Der Einbau vor Ort dauert nur etwa 30 Minuten.

Sowohl bei Erst- als auch bei Nachrüstungen erfolgt der Einbau in vier Schritten: Montage der Bodenplatte, Montage der Deckenplatte, Einbau der Tür und Nachjustierung der Tür.

Technische Spezifikationen

System-Spezifikationen
Type System 3 - Klasse A
System 3 - Klasse C
System 3 - Klasse E
System 3 - Klasse G
Maße 160 x 32 x 143 mm
Gewicht 0,75 KG
Material Rostfreier Edelstahl | Eloxiertes Aluminium
Korrosionsbeständigkeit EN 1670 - class 5 (norm: 0-5)
Tür-spezifikationen
Drehrichtung der Tür Zweifache Drehrichtung | 360° Rotation
Feststellpositionierung Feststellpositionierung 0º, 90º, 180º und 270º
Tragfähigkeit 40 - 350 kg
Türbreite 1000 - 3800 mm
Türhöhe Unbegrenzt
Drehpunkt Mitte
Min. Türstärke 40 mm
Türbewegung Tür hat in beiden Richtungen in 45º   Abständen Feststellpositionen.

Downloads

2D Zeichnung System 3
DWG Datei, 553.21 KB
3D Zeichnung (BIM)
RVT Datei, 7.86 MB
3D Zeichnung (STEP)
STEP Datei, 866.89 KB
Ausschreibungstext
RTF Datei, 2.23 KB
Montage- und Fräsanleitung
PDF Datei, 2.68 MB

Häufige Fragen

Wie wähle ich das richtige System?
Nutzen Sie für die Auswahl der richtigen System 3 Ausführung für Ihre Pivot Tür den FritsJurgens Selector.
Woher weiß ich, ob System 3 die richtige Wahl für meine Pivot Tür ist?
Nutzen Sie den FritsJurgens Selector, um herauszufinden, ob System 3 die richtige Wahl für Ihr Türdesign ist.

Zubehör

Für einen optimalen Einbau und die optimale Funktionalität Ihrer Pivot Tür bietet FritsJurgens unterschiedliches Zubehör an. Sie können dieses Zubehör zu Ihrer Bestellung, die Sie mithilfe des FritsJurgens Selectors konfigurieren, hinzufügen.
