System M+

System M+ offers control over every part of the door movement for light and heavy pivot doors.


Anpassbarkeit für jede Pivot Tür

Vollständig anpassbare Türbewegung

Dank Damper Control, 30° Speed Control und Latch Control ist die Bewegung von System M+ komplett anpassbar.

Perfektes Einrasten

Latch Control gewährleistet, dass Türen mit Schnäppern immer korrekt schließen. Ideal für Pivot Türen im Außenbereich.

Kleine bis übergroße Türen

System M+ eignet sich für leichte und schwere Türen zwischen 80 kg und 500 kg und bietet somit maximale Gestaltungsfreiheit.

Funktionalitäten

Latch Control

Ermöglicht Ihnen, das Pivot Scharnier so einzustellen, dass die Tür ordentlich einrastet.

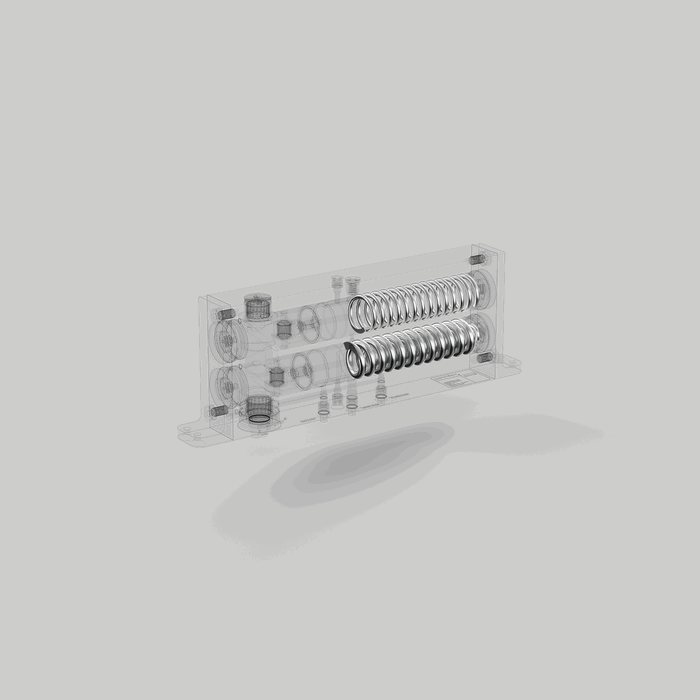

Damper Control

Garantiert eine sanfte und elegante Schließbewegung, und schützt Ihre Tür vor dem Kontakt mit der Wand (Rückprüfung).

30º Speed Control

Ermöglicht Ihnen, die Geschwindigkeit der Pivot Tür in der End-Phase des Schließvorgangs zu bestimmen.

System M+ für alle Pivot Türen

Dieser obere Pivot ist ein echter Allrounder. Dank der Möglichkeit, das System 70 mm von der Seite der Tür zu positionieren, wird ungenutzter Platz reduziert und die schöne, charakteristische Bewegung der Pivot Tür bleibt erhalten. Dieser obere Pivot kann in jeder Position zwischen 70 mm und der Mitte der Tür angebracht werden und eignet sich für alle Pivot Systeme von FritsJurgens.

Drehpunkt: Flexibel ab 70 mm

Obere pivot: 70mm, Reversed und Cable Grommet

System M32+ und System M42+
System M+ mit Abdeckplatten

System M+ für maximale lichte Weiten

Dank des festen Drehpunkts von 40 mm nutzt dieser obere Pivot den Platz optimal aus. Der obere Pivot befindet sich so nah wie möglich an der Seite der Tür. Der gesamte verfügbare Platz wird ausgenutzt und die lichte Öffnung ist so groß wie möglich. In der geöffneten Stellung ist die Pivot Tür daher nur minimal präsent. Dies ist ideal für Situationen, in denen die Standardtürbreite beibehalten werden muss. Dieser obere Pivot ist ADA-konform.

Drehpunkt: Befestigt bei 40 mm
Obere pivot: 40 mm
Finishes: Rostfreier Stahl und Schwarz


Komponenten

Eine Pivot Tür benötigt verschiedene Komponenten – das Pivot-System, eine Bodenplatte, eine Deckenplatte und einen oberen Pivot.

close

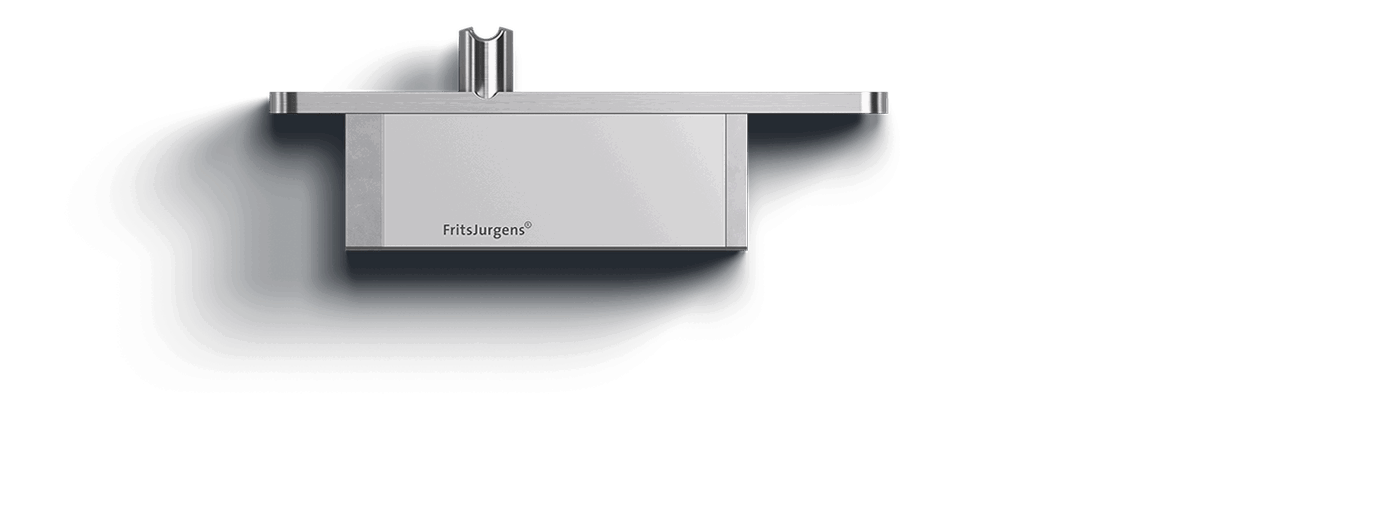

Oberer Pivot

Der obere Pivot ist im oberen Abschnitt der Tür eingebaut. Dabei wird eine so genannte Stiftlochverbindung verwendet, bei der der Stift am oberen Pivot befestigt ist und beim Einsetzen der Tür in die Öffnung in der Deckenplatte greift.

FritsJurgens bietet zwei verschiedene Arten von oberen Pivots: Oberer Pivot Regular und Oberer Pivot Cable Grommet. Der obere Pivot Cable Grommet ermöglicht eine einfache Verkabelung für die Beleuchtung oder elektronische Sicherheitsanlagen durch die Tür.

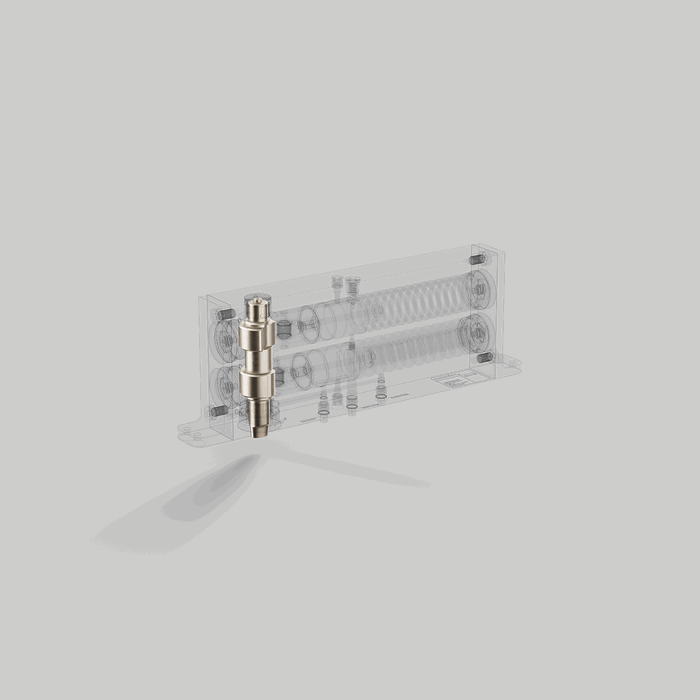

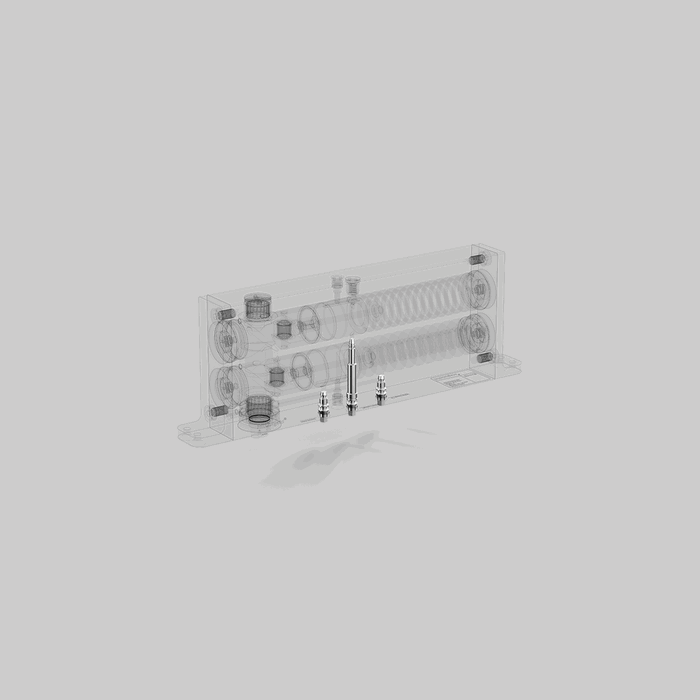

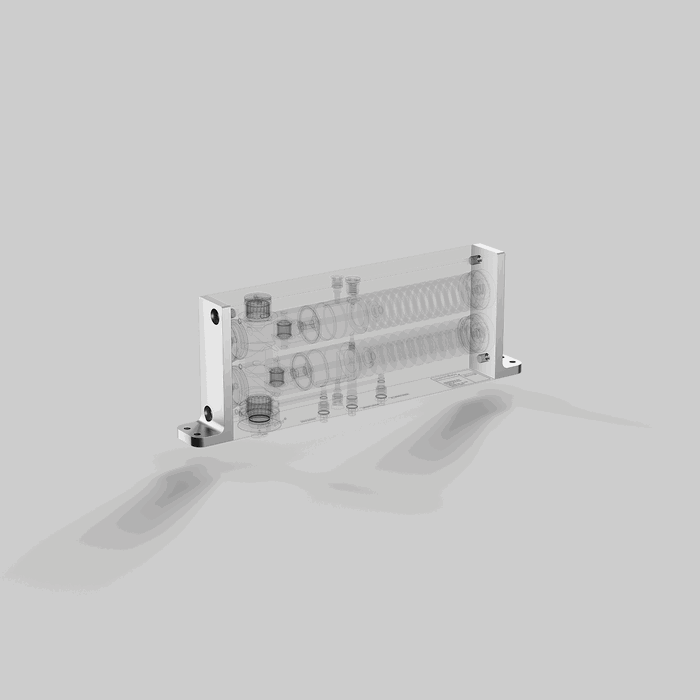

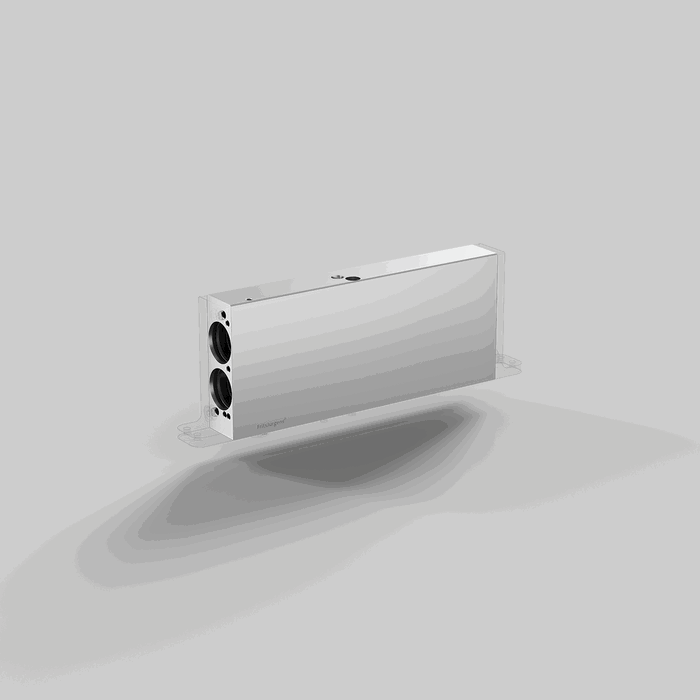

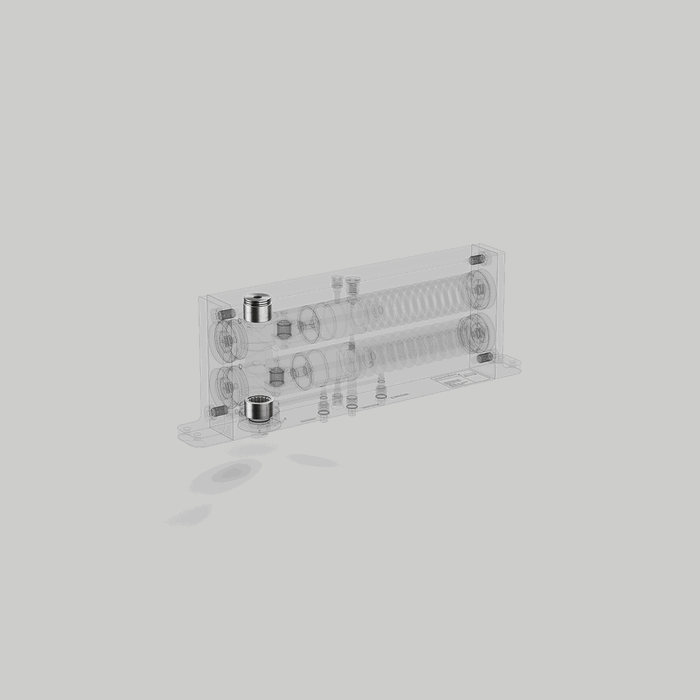

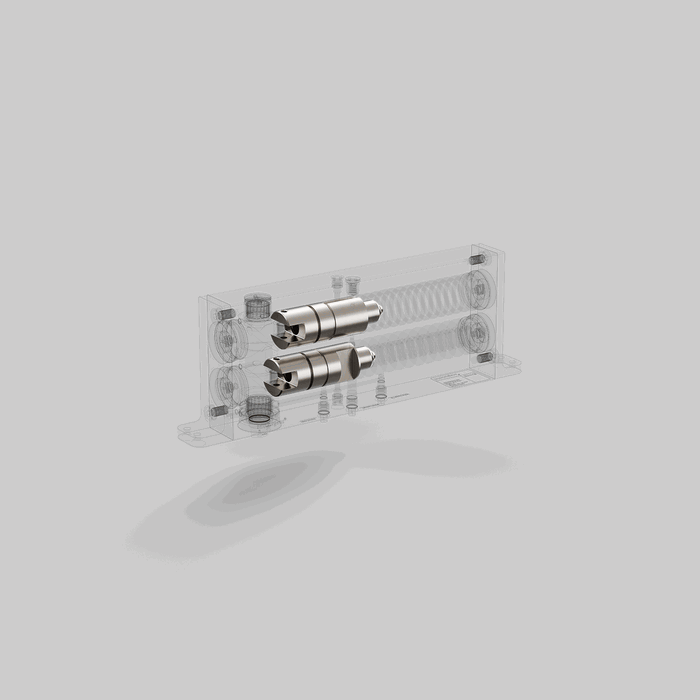

Unterer Drehzapfen

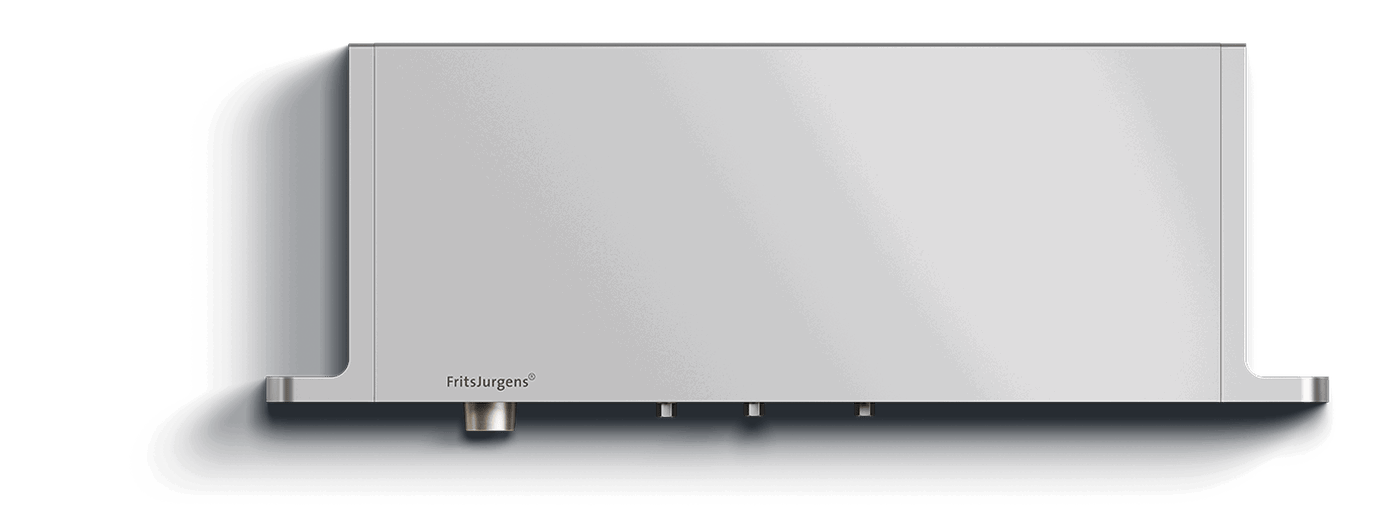

Der unterer Drehzapfen ist der Drehmechanismus und der Antrieb der Pivottür und ist montiert in der Unterseite der Tür. Der Drehmechanismus ist damit praktisch unsichtbar. FritsJurgens Drehzapfen haben eine Belastbarkeit für Pivottüre bis zu 500 Kg.

Der unterer Drehzapfen bietet mehrere Merkmale, je nach der Wahl des unteren Drehzapfens, wie: Feststellpositione, Selbstschliessung, Dämpferregelung, Einschnappen, 30° Geschwindigkeitsregelung, Freilauf.
Die Platzierung des unteren Drehzapfens bestimmt die räumliche Auswirkung, welche die Pivottür hat auf das Umfeld.

Neben einer regulären seitlichen Position des Drehpunkts bei einer Pivottür, sind FritsJurgens Pivot-Scharnier Systeme auch sehr geeignet für 360° rotierende Paneele oder Wände.

Deckenplatten

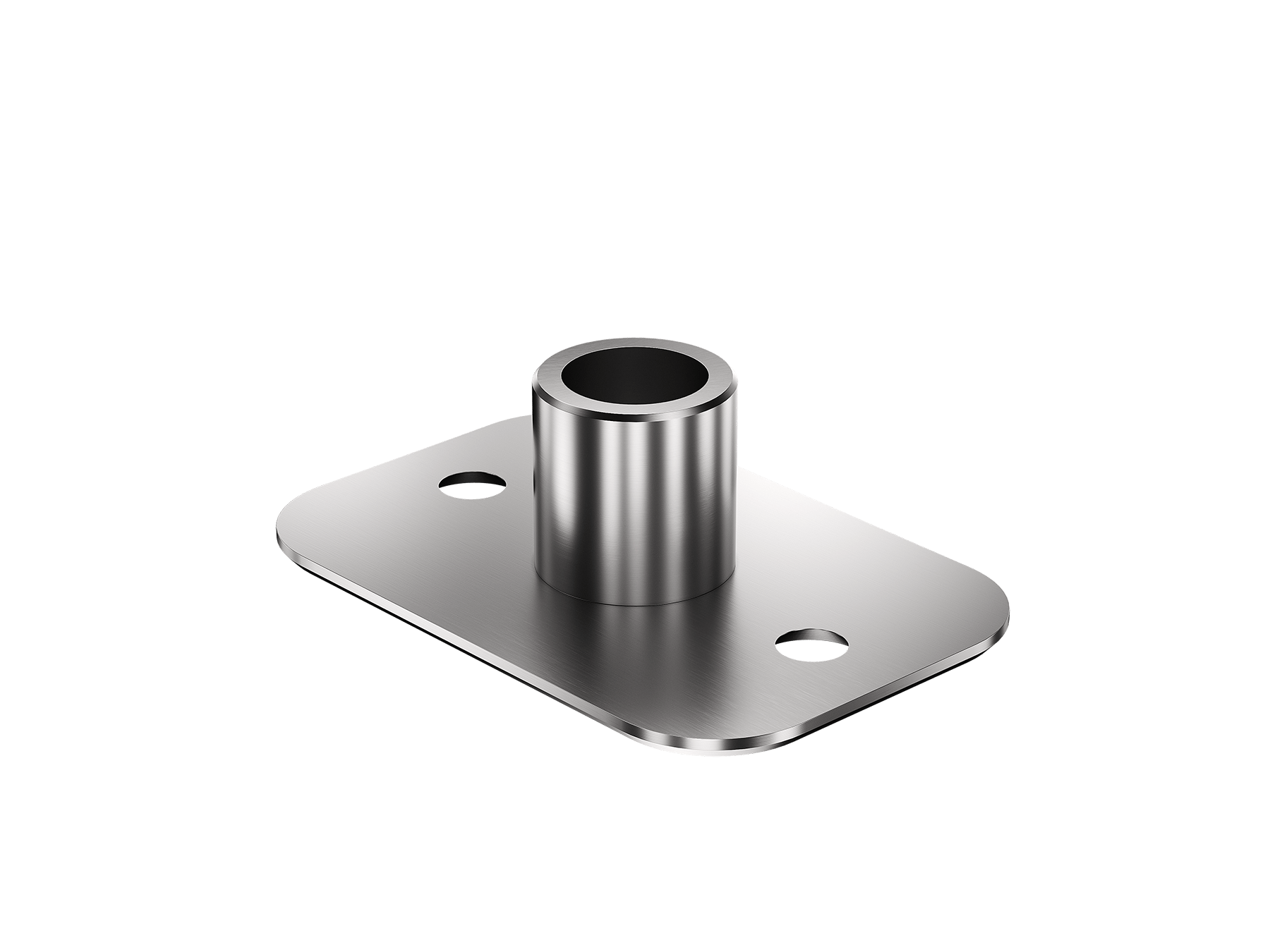

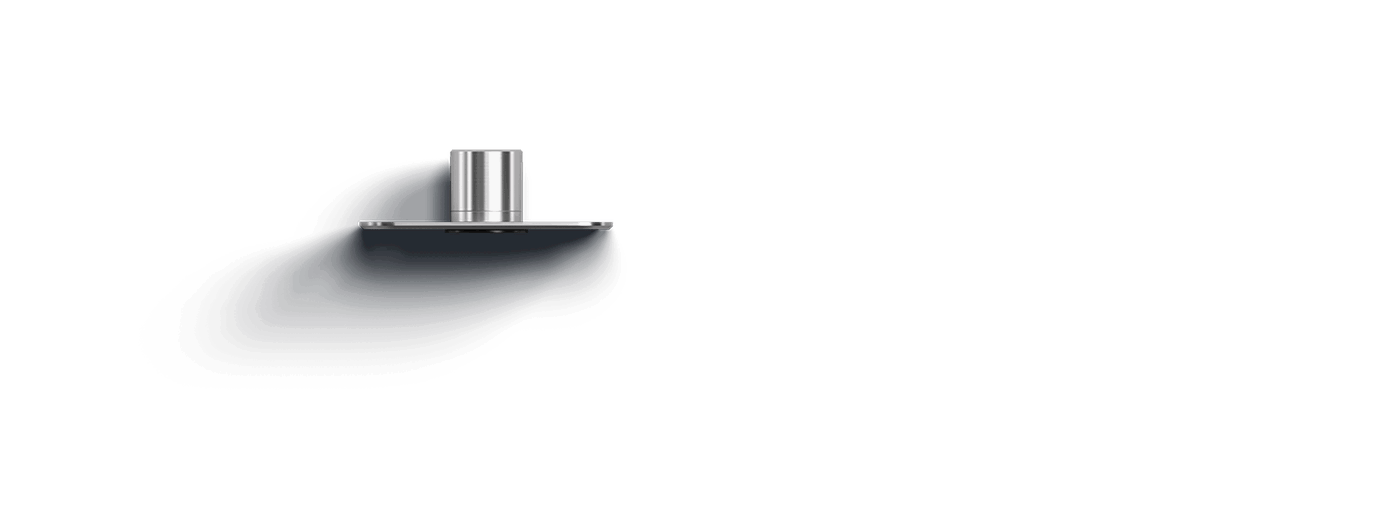

Die Deckenplatte wird in die Decke eingelassen, wobei der Stift des oberen Pivots nahtlos in die Öffnung der Deckenplatte passt. Die Deckenplatte ist in den beiden Ausführungen gebürsteter Edelstahl und Schwarz erhältlich.

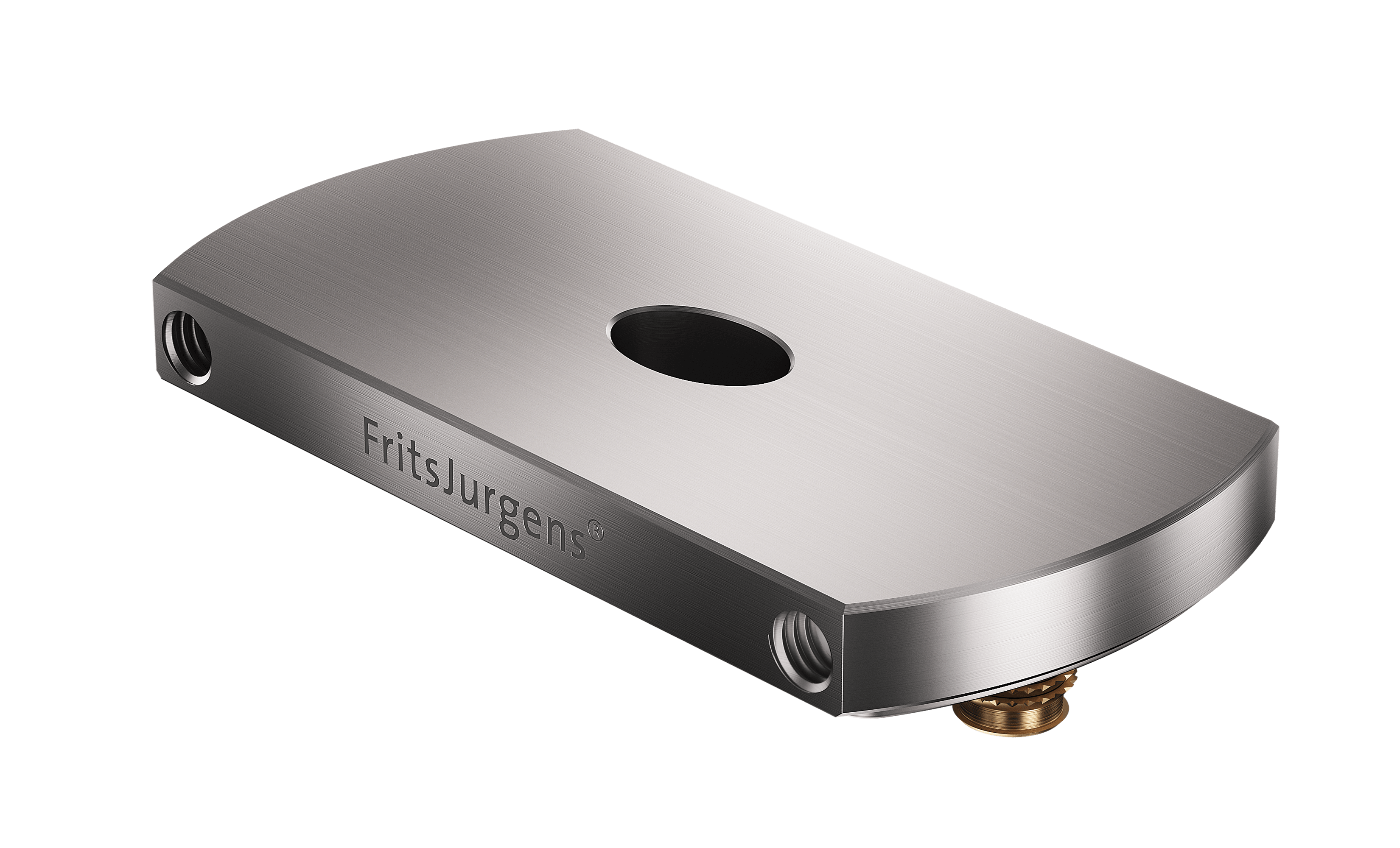

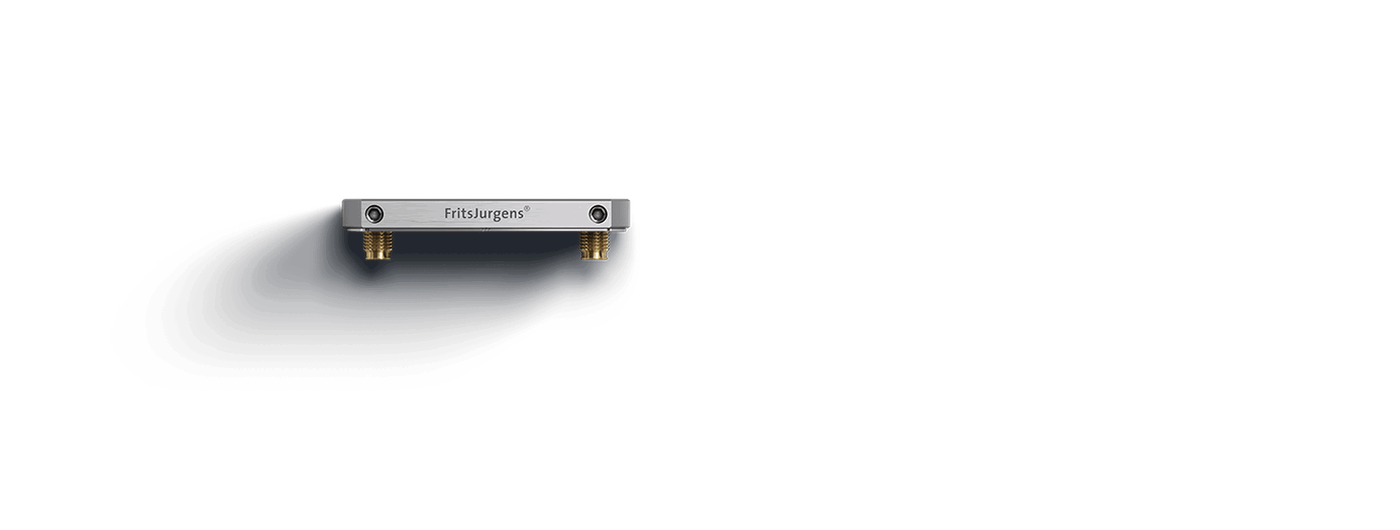

Bodenplatten

Jede FritsJurgens Bodenplatte ist 8 mm in den Fußboden eingelassen. Dies ist ausreichend für fast jeden Fußbodentyp und ermöglicht zudem die Kombination der FritsJurgens Scharniere mit einer Fußbodenheizung. Bei viereckigen Bodenplattenausführungen sind zwei längere, verkürzbare Bodenplattenstifte mit 30 mm im Lieferumfang enthalten.

Für System M+ sind verschiedene Bodenplatten erhältlich. Die Standard-Bodenplatte ist in vier Ausführungen erhältlich: gebürsteter Edelstahl (Baureihe 420) und PVD-Schwarz in runder und viereckiger Ausführung. Ebenfalls erhältlich ist die in Türschwellen und Fußböden im Innenbereich integrierbare Bodenplatte Flush. Die Bodenplatten von FritsJurgens bestehen aus solidem gehärtetem Stahl und sind demnach vollkommen kratzfest.

Welches ist das richtige System für Sie?

System M+ gibt es in 7 verschiedenen Ausführungen, die alle speziell für das Gewicht und die Abmessungen Ihrer Pivot Tür konzipiert sind. Finden Sie heraus, welcher Typ für Ihre Tür geeignet ist.


Gewichtsklasse A - E

Das System M+ Klasse A - E ist für die gängigsten Türen geeignet. Diese Scharniere sind kleiner als die Klassen F und G und die Mindesttürstärke beträgt 40 mm.

Abmessungen: 294,8 x 32 x 99,6 mm
Gewicht: 2,6 kg
Min. Türdicke: 40 mm


Gewichtsklasse F - G

System M+ Klasse F und G sind für schwerere Türen. Diese Scharniere sind auch größer als die Klassen A - E und daher muss die Tür mindestens 50 mm dick sein.

Abmessungen: 308,2 x 42 x 112,7 mm
Gewicht: 3,6 kg
Min. Türdicke: 50 mm

Wir haben einen Selektor entwickelt, der Sie durch jeden Schritt führt, um herauszufinden, welcher Typ am besten zu Ihnen passt.

Technische Daten

System M+ — Class A-E

System-Spezifikationen
Maße 294,8 x 32 x 99,6 mm
Gewicht 2,6 kg
Material Rostfreier Edelstahl | Eloxiertes Aluminium
Korrosionsbeständigkeit EN 1670 – Klasse 5 (Norm: 0-5)
Tür spezifikationen
Drehrichtung der Tür Einfache und Zweifache Drehrichtung
Tragfähigkeit Zwischen 349 und 500 kg
Min. Türstärke 40 mm
Türbreite 400 - 5000 mm
Feststellpositionierung 90º, -90º und 0º
Garantie 2 Jahre
Funktionalitäten
Free Swing
Damper control
30° Speed Control
Latch Control

System M+ — Class F-G

System-Spezifikationen
Maße 308,2 x 42 x 112,7 mm
Gewicht 3,6 kg
Material Rostfreier Edelstahl | Eloxiertes Aluminium
Korrosionsbeständigkeit EN 1670 – Klasse 5 (Norm: 0-5)
Tür spezifikationen
Drehrichtung der Tür Einfache und Zweifache Drehrichtung
Tragfähigkeit Zwischen 20 und 350 kg
Min. Türstärke 50 mm
Türbreite 400 - 5000 mm
Feststellpositionierung 90º, -90º und 0º
Garantie 2 Jahre
Funktionalitäten
Free Swing
Damper Control
30° Speed Control
Latch Control

Downloads

2D Zeichnung M32+
DWG Datei, 1.05 MB
2D Zeichnung M42+
DWG Datei, 1.01 MB
3D Zeichnung M32+ (BIM)
RVT Datei, 7.86 MB
3D Zeichnung M32+ 40mm (STEP)
STEP Datei, 1.95 MB
3D Zeichnung M32+ 70mm (STEP)
STEP Datei, 2.32 MB
3D Zeichnung M42+ (BIM)
RVT Datei, 7.86 MB
3D Zeichnung M42+ 40mm (STEP)
STEP Datei, 2.30 MB
3D Zeichnung M42+ 70mm (STEP)
STEP Datei, 1.77 MB
Ausschreibungstext M32+
RTF Datei, 2.55 KB
Ausschreibungstext M42+
RTF Datei, 2.63 KB
Fine tuning card
PDF Datei, 389.43 KB
Montage- und Fräsanleitung
PDF Datei, 3.89 MB
Technisches Datenblatt System M/M+ mit TP-40 und TP-70
PDF Datei, 804.79 KB
Intelligenter Einbau

Intelligenter Einbau

Alle Pivot Scharniere von FritsJurgens können schnell und einfach bearbeitet und montiert werden. Der Einbau vor Ort dauert nur etwa 30 Minuten.

Sowohl bei Erst- als auch bei Nachrüstungen erfolgt der Einbau in vier Schritten: Montage der Bodenplatte, Montage der Deckenplatte, Einbau der Tür und Nachjustierung der Tür.

Video's

Selbstschliessen

Das System M Drehscharnier ist selbstschließend. Das heißt, nachdem sie geöffnet wurde, kehrt die Tür automatisch auf die 0°-Position zurück. Die Pivot Tür schließt elegant in einer einzigen Bewegung. Absolute Kontrolle mit FritsJurgens Inside.

Soft close

Durch die Soft-Close-Funktion in System M schließt sich die Tür in einer einzigen fließenden Bewegung. Die Tür schließt mühelos, elegant und sanft wie ein Flüstern.

Wandschutz

When a door fitted with the FritsJurgens System M pivot hinge is opened, the System M protects the door against touching the wall because of the opening damping. The hydraulic backcheck in the System M ensures the pivot door is slowed down strongly when reaching 70° to prevent touching the wall. The opening damping makes the door open elegantly.

Räumliche wirkung

Eine Pivot Tür ist ein Design-Statement mit einer großen räumlichen Wirkung. . Die Scharniere funktionieren doppelt, d.h. sie öffnen sich nach beiden Seiten. Wenn die Tür auf 0°, 90° oder -90° gestellt wird, hält sie diese drei Positionen und ermöglicht die Schaffung einer Pivot Tür mit räumlicher Wirkung.

Berührung eines fingers

Mit der Berührung von nur einem Finger wird die Tür in Bewegung gesetzt. Eine mühelose Erfahrung und eine einzige fließende Bewegung. Perfekt ausgewogen.

Double acting

The System M pivot hinge is double acting. This means that the pivot doors can be opened and put into hold positions towards both sides. This gives you the freedom to determine the use of the pivot doors and the impact they have on the space.
