FritsJurgens Pivot Scharniere

Jedes Pivot Scharniersystem von FritsJurgens ist in der Pivot Tür verborgen. Entdecken Sie, welches System sich am besten für Ihre Pivot Tür eignet.

Im Video unten erklärt Konstruktionsingenieur Robin Vos alle Pivot-Scharniersysteme von FritsJurgens in 1 Minute.

System M+

FritsJurgens- Pivot hinge-System M+

System M


System 3


System One


Sie müssen sich nicht entscheiden.


In der Tür verborgen

Jedes Pivot Scharnier von FritsJurgens ist in der Pivot Tür verborgen. Sichtbar sind nur die Boden- und Deckenplatte, die in unterschiedlichen Designoptionen erhältlich sind.


Einfacher Einbau

Die Scharniere von FritsJurgens lassen sich leicht bearbeiten und montieren – die Montage vor Ort dauert nicht länger als 30 Minuten. Wartungsfrei.


Kontrollierte Türbewegung

Integrieren Sie die Bewegung in Ihr Design und kreieren Sie keinen Durchgang, sondern ein Erlebnis. Kontrollierte, flüssige Türbewegung für jede Pivot Tür.

Pivot Türscharniere für jede Pivot Tür

FritsJurgens bietet Scharnierlösungen für jede Art von Tür. Von kleinen bis zu großen und leichten bis zu schweren Türen und für jede Art von Türmaterial. Entdecken Sie unsere Pivot Scharniersysteme.

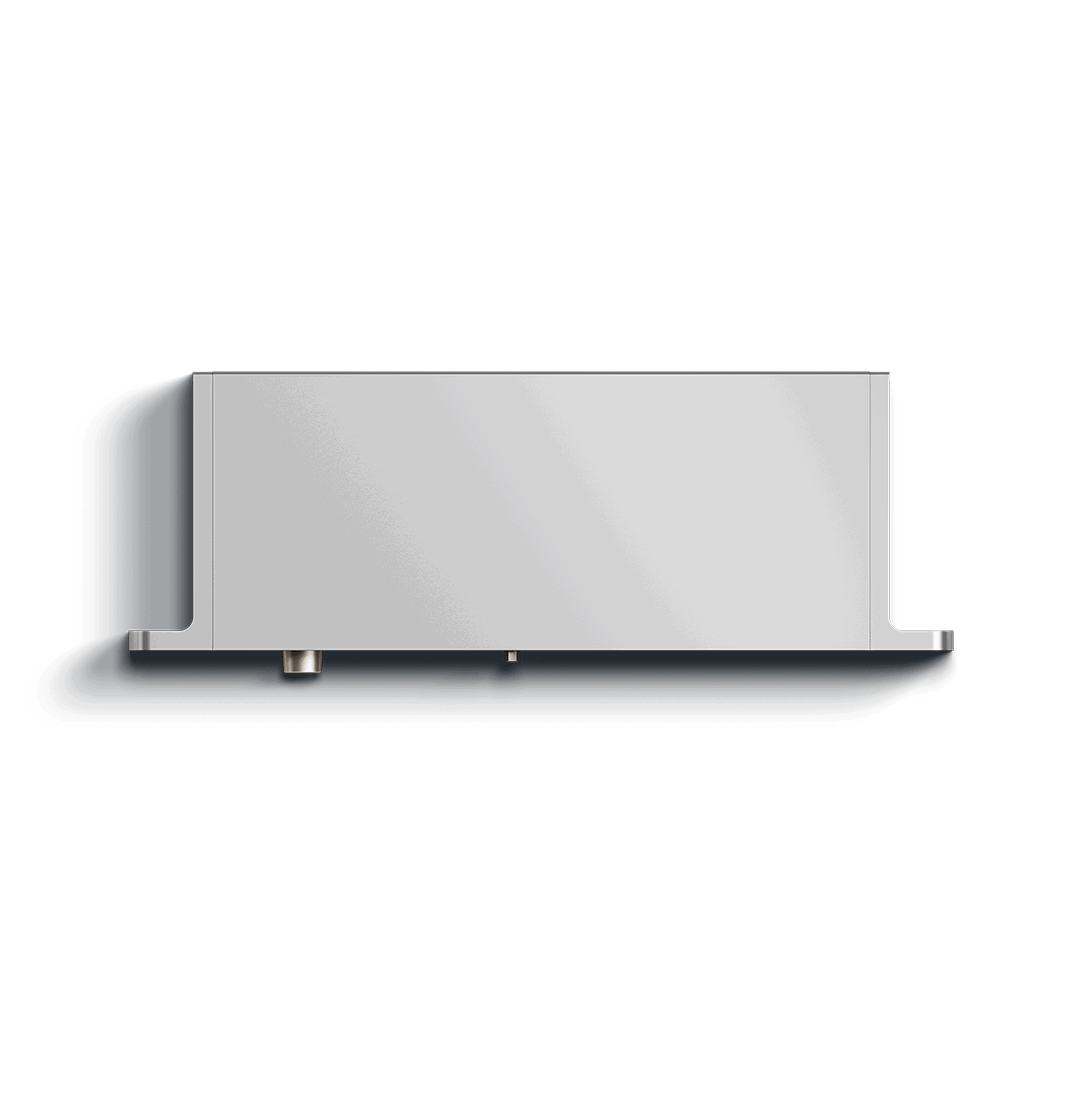

System M+

Komplett anpassbar.

  • Kontrolle über jeden Abschnitt der Türbewegung

  • Latch Control für Türen mit Schnäpper

  • Für Türen bis 500 kg

FritsJurgens- Pivot hinge-System M+

System M

Selbstschließend.

  • Selbstschließend + drei Feststellpositionen

  • Damper Control für Schließdämpfung und Wandschutz

  • Türen mit einzelner und doppelter Funktion

System 3

360°-Drehung.

  • Selbstschließend

  • Feststellpositionen bei 0˚, 90˚, 180˚ en 270˚

  • Ideal für Bewegliche Wände

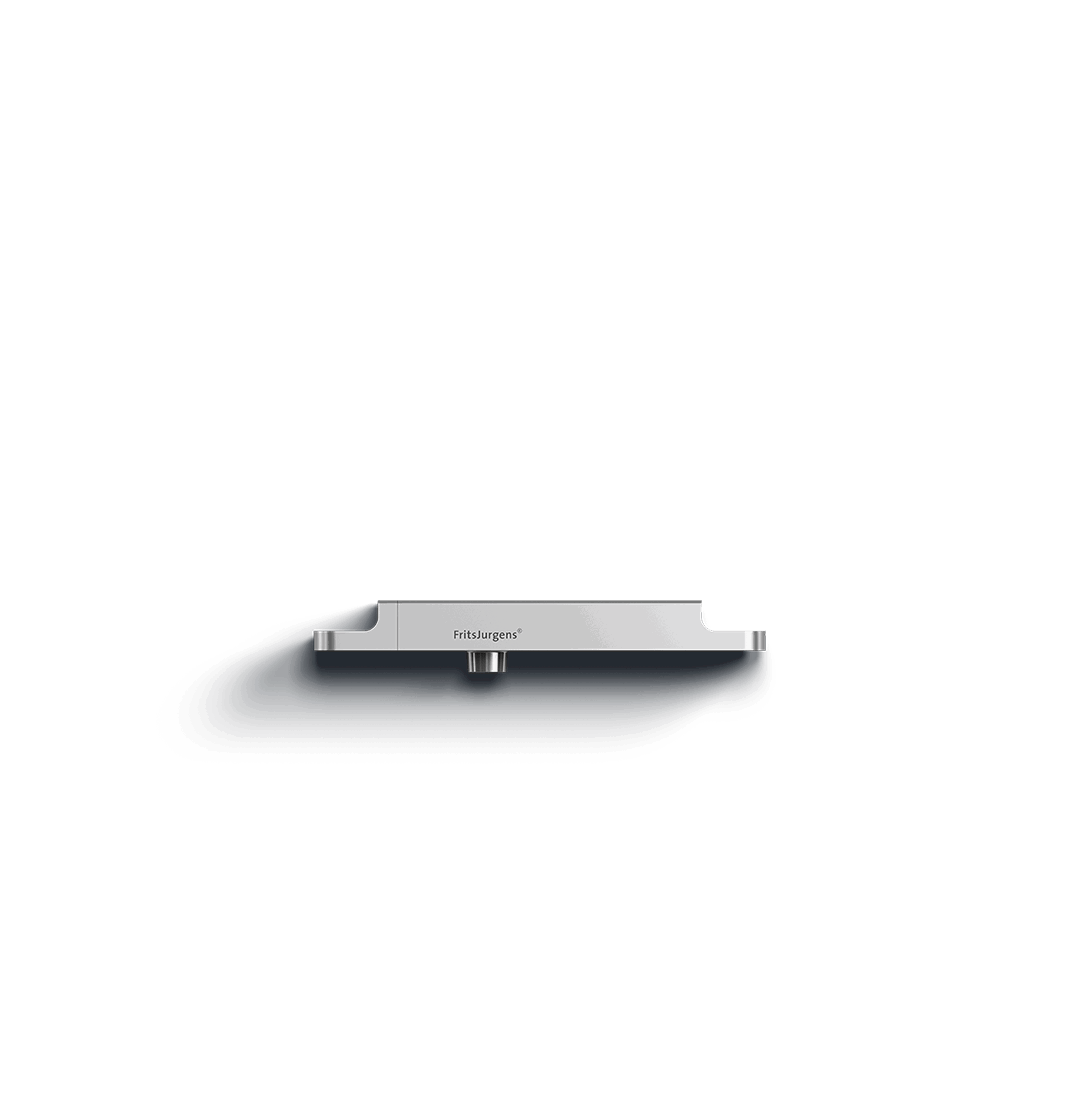

System One

Freischwingend.

  • Kompakt

  • Freischwingendes Pivot Scharnier

  • Türen mit einzelner und doppelter Funktion

Compare our pivot door hardware

System M+

System M

System 3

System One

Eigenschaften
Eigenschaften
Eigenschaften
Eigenschaften
Eigenschaften
Rotation
Rotation
180º Rotation und 90º Rotation mit Türrahmen
Rotation
180º und 90º Rotation
Rotation
360º Rotation
Rotation
360º und 90º Rotation
Feststellpositionen
Feststellpositionen
90º, -90º und 0º
Feststellpositionen
90º, -90º und 0º
Feststellpositionen
0º, 90º, 180º und 270º
Feststellpositionen
Freischwingend
Freischwingend
Freischwingend
Freischwingend
Freischwingend
Selbstschließend
Selbstschließend
Selbstschließend
Selbstschließend
Selbstschließend
Doppelte Funktion
Doppelte Funktion
Doppelte Funktion
Doppelte Funktion
Doppelte Funktion
Einzelne Funktion
Einzelne Funktion
Einzelne Funktion
Einzelne Funktion
Einzelne Funktion
Türrahmen/Türpfosten
Türrahmen/Türpfosten
Türrahmen/Türpfosten
Türrahmen/Türpfosten
Türrahmen/Türpfosten
Türgewicht
Türgewicht
20 - 500 kg
Türgewicht
20 - 209 kg
Türgewicht
20 - 350 kg
Türgewicht
0 - 500 kg
Türfunktion
Türfunktion
Doppelte Funktion | Einzelne Funktion
Türfunktion
Doppelte Funktion | Einzelne Funktion
Türfunktion
Doppelte Funktion
Türfunktion
Doppelte Funktion | Einzelne Funktion
Anpassbarkeit der Bewegung
Anpassbarkeit der Bewegung
Anpassbarkeit der Bewegung
Anpassbarkeit der Bewegung
Anpassbarkeit der Bewegung
Damper Control
Damper Control
Damper Control
Damper Control
Damper Control
30° Speed Control
30° Speed Control
30° Speed Control
30° Speed Control
30° Speed Control
Latch Control
Latch Control
Latch Control
Latch Control
Latch Control
Spezifikationen
Spezifikationen
Spezifikationen
Spezifikationen
Spezifikationen
Systemarten
Systemarten
7 classes, A-G
Systemarten
4 classes, AA-C
Systemarten
4 classes, AA, C, E und G
Systemarten
1 class, O
Gewicht
Gewicht
M32+: 2,7 kg
M42+: 4,0 kg
Gewicht
2,7 kg
Gewicht
0,74 kg
Gewicht
0,34 kg
Abmessungen
Abmessungen
M32+: 294,8 x 32 x 99,6 mm
M42+: 308,2 x 42 x 112,7 mm
Abmessungen
294,8 x 32 x 99,6 mm
Abmessungen
160 x 32 x 143 mm
Abmessungen
162 x 32 x 18 mm
Material
Material
Edelstahl |
Eloxiertes Aluminium
Material
Edelstahl |
Eloxiertes Aluminium
Material
Edelstahl |
Eloxiertes Aluminium
Material
Edelstahl |
Eloxiertes Aluminium

Obere Pivots

Ein Pivot Scharniersystem von FritsJurgens verfügt über ein Pivot Scharnier im unteren Teil der Tür und ein oberes Pivot Scharnier im oberen Teil der Tür in der Decke. Der obere Pivot ist die Oberseite des Drehpunktes und verankert die Pivot Tür in der Decke.

Bodenplatten

FritsJurgens bietet verschiedene Bodenplatten, damit Ihr gewünschtes Pivot Scharnier perfekt zum Design Ihrer Pivot Tür passt. Sehen Sie sich die verschiedenen Form- und Materialoptionen für jedes FritsJurgens Scharniersystem an.

Zubehör

Für einen optimalen Einbau und die optimale Funktionalität Ihrer Pivot Tür bietet FritsJurgens unterschiedliches Zubehör an. Sie können dieses Zubehör zu Ihrer Bestellung, die Sie mithilfe des FritsJurgens Selectors konfigurieren, hinzufügen.


Jetzt kaufen

Fordern Sie mithilfe des FritsJurgens Selectors Ihr Pivot Scharniersystem an oder finden Sie einen Händler in Ihrer Nähe.

Was ist ein Pivot Scharnier?

Ein Pivot Scharnier ist der Scharniertyp, der bei Pivot Türen verwendet wird. Dieses Scharnier setzt sich aus einem Pivot-System und einem oberen Pivot zusammen, der häufig in die Pivot Tür eingestemmt wird.
