Oberer Pivot 70 mm

Unser oberer Allrounder-Pivot

Dieser obere Pivot ist ein echter Allrounder. Dank der Möglichkeit, das System 70 mm von der Seite der Tür zu positionieren, wird ungenutzter Platz reduziert und die schöne, charakteristische Bewegung der Pivot Tür bleibt erhalten. Dieser obere Pivot kann in jeder Position zwischen 70 mm und der Mitte der Tür angebracht werden und eignet sich für alle Pivot Systeme von FritsJurgens.

Rendering einer grauen Pivottür vor einer Betonwand mit blau markiertem FritsJurgens Oberer Pivot 70 mm und unterem Pivot

Allrounder

Das obere Pivot 70 mm kann in jeder Art von Pivot Tür verwendet und mit jedem FritsJurgens Pivot System Ihrer Wahl kombiniert werden.

Röntgen-Rendering des FritsJurgens Oberer Pivot 70 mm (TP-70) in der oberen Ecke einer Pivottür

Raum und Bewegung

Reduzieren Sie ungenutzten Platz und erhalten Sie gleichzeitig die schöne, ausgeprägte Bewegung der Pivot Tür, indem Sie dieses obere Pivot in einem Abstand von 70 mm zur Seite der Tür montieren.

Röntgen-Rendering des FritsJurgens Oberer Pivot 70 mm (TP-70), von oberhalb des Türblatts gesehen

Bleiben Sie flexibel

Dieses obere Pivot ist flexibel und kann in jeder Position zwischen 70 mm von der Seite und der Mitte der Tür angebracht werden.

Produktfotos und Anwendungen

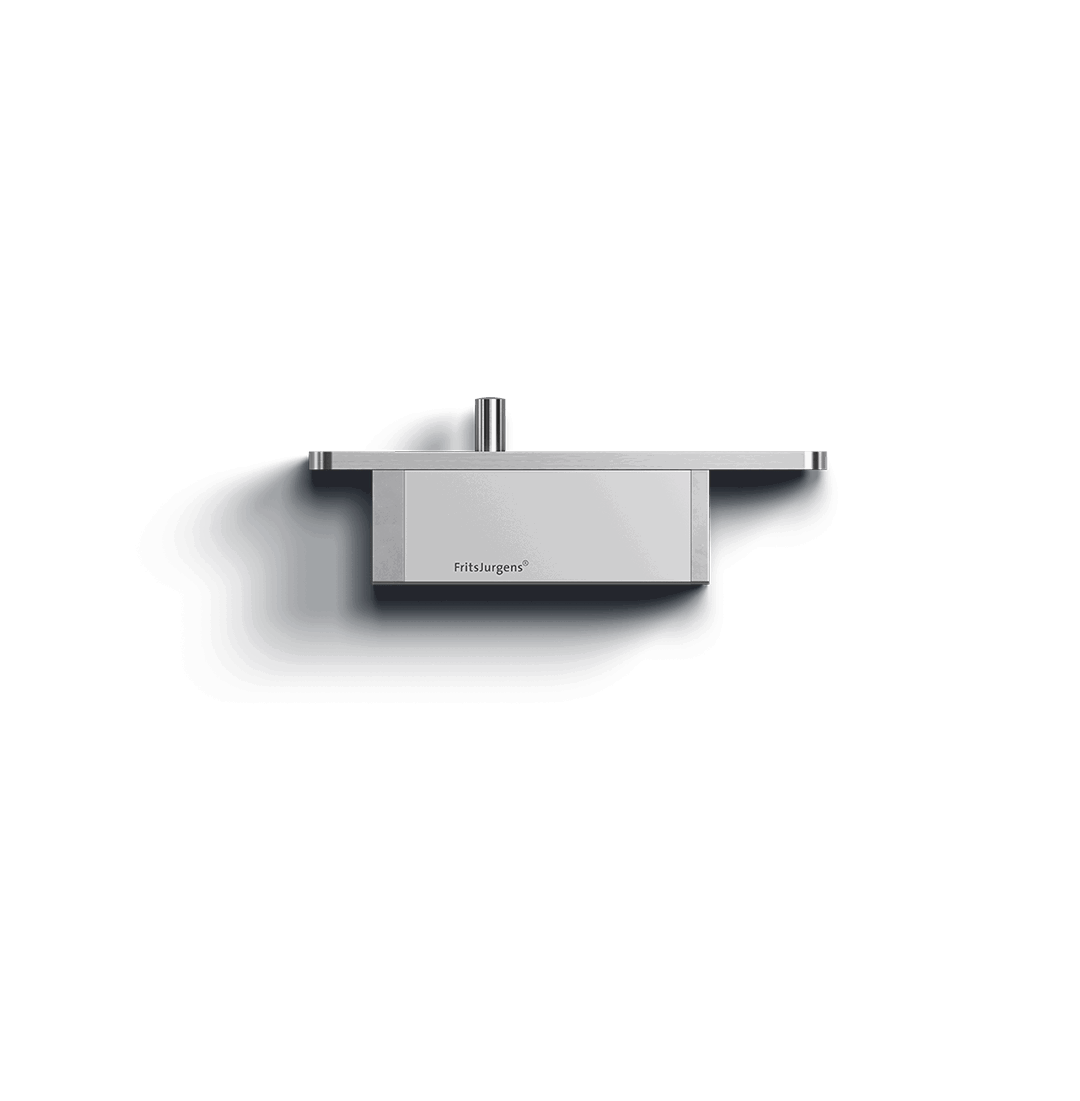

FritsJurgens Oberer Pivot 70 mm (TP-70) für Pivottüren, Produktrender — Top pivot 70 mm class B

FritsJurgens Oberer Pivot 70 mm (TP-70) für Pivottüren, verstellbare Drehpunktposition — Top pivot 70 mm class G

Hohe schwarze Lamellen-Pivottür in einem Wohnraum über zwei Geschosse, mit FritsJurgens Oberer Pivot 70 mm (TP-70)

Hohe schwarze Lamellen-Pivottür in einem Haus mit doppelter Raumhöhe, mit blau markiertem FritsJurgens Oberer Pivot 70 mm (TP-70)

Glas-Pivottür mit Eichenrahmen in einem weißen Flur mit Glasbodenelement und Egg Chair im Hintergrund, mit markiertem FritsJurgens Oberer Pivot 70 mm (TP-70)

Glas-Pivottüren mit bronzefarbenem Stahlrahmen in einem Haus mit Fischgrätparkett, mit blau markiertem FritsJurgens Oberer Pivot 70 mm (TP-70)

Hohe graue Pivottür als Haustür in einem Betonportal eines modernen Hauses, mit blau markiertem FritsJurgens Oberer Pivot 70 mm (TP-70)

Glas-Pivottür mit schwarzem Rahmen und skulpturalen Stahlstäben in einem Dachzimmer mit Schrägdecke, mit blau markiertem FritsJurgens Oberer Pivot 70 mm (TP-70)

Röntgen-Rendering des FritsJurgens Oberer Pivot 70 mm (TP-70) in der Oberkante einer Tür, mit Deckenplatte und Schrauben darüber

Drag over the photos for more

Gebrauchstauglich

Das obere Pivot 70 mm ist in zwei Varianten erhältlich: eines für Türen bis 150 kg und eines für Türen zwischen 150 kg und 500 kg. Die beiden Ausführungen unterscheiden sich durch die Dicke des Stifts, so dass jedes System für einen bestimmten Zweck geeignet ist.

Oberer Pivot 70 mm - Klasse B

Türen bis 150 kg

Das obere Pivot 70 mm mit 10 mm Stift eignet sich für leichtere Türen bis 150 kg. Es kann mit jedem Pivot System von FritsJurgens kombiniert werden.

Oberer Pivot 70 mm - Klasse G

Türen zwischen 150 kg und 500 kg

Der 70 mm große obere Drehpunkt mit einem 15 mm großen Stift ist für schwere Türen von 150 kg bis 500 kg ausgelegt. Es bietet Kabeleinführung und ist mit allen FritsJurgens-Pivotsystemen kompatibel.

Einbau mit Deckenplatte

Das obere Pivot 70 mm ist im oberen Abschnitt der Pivot Tür eingebaut. Der 10 mm bzw. 15 mm dicke Stift des oberen Pivots wird bei der Montage nach oben in die Deckenplatte gedreht. Die Deckenplatte ist im Lieferumfang enthalten und in rostfreiem Stahl und PVD schwarz erhältlich.

Sehen Sie sich das Video der Montage an

FritsJurgens System M+ Set mit unterem Pivot, Oberer Pivot, Deckenplatte und Bodenplatte, Produktfoto auf dunklem Hintergrund, zweite Ansicht

Oberer Pivot 70 mm - Klasse B

Dicke der Stifte	10 mm
Kabeleinführung
Türgewicht	bis zu 150 kg
Drehpunkt	Flexibel ab 70 mm
Art der Positionierung	Seitliche und mittlere Positionierung
Positionierung des oberen Pivot	Oberer Türabschnitt
Anpassung	Neben der Tür
Abmessungen	171,5 x 32 x 44 mm
Gewicht	728 gram
Material	Stainless Steel \| Anodized aluminum
Art. Nr.	TP.X.70.B.X.XX
EAN	8720681607924

Oberer Pivot 70 mm - Klasse G

Dicke der Stifte	15 mm
Kabeleinführung
Türgewicht	Zwischen 150 und 500 kg
Drehpunkt	Flexibel ab 70 mm
Art der Positionierung	Seitliche und mittlere Positionierung
Positionierung des oberen Pivot	Oberer Türabschnitt
Anpassung	Neben der Tür
Abmessungen	171,5 x 32 x 44 mm
Gewicht	744 gram
Material	Stainless Steel \| Anodized aluminum
Art. Nr.	TP.X.70.G.X.XX
EAN	8720681617282
