Bisagra superior 70 mm

Nuestra bisagra superior todoterreno

Esta bisagra superior es un verdadero todoterreno. Su capacidad de colocar el sistema a 70 mm del lado de la puerta reduce el espacio por utilizar a la vez que conserva un hermoso y distintivo movimiento de la puerta pivotante. Se puede instalar este pivote superior en cualquier posición entre 70 mm y el centro de la puerta y es adecuado para todos los sistemas de pivote de FritsJurgens.

Para todas las puertas pivotantes

Todoterreno

La bisagra superior 70 mm se puede instalar en todo tipo de puerta pivotante y se puede combinar con cualquier sistema de pivote FritsJurgens conforme tu preferencia.

Espacio y movimiento

Reduce el espacio no utilizado mientras mantienes ese hermoso y distintivo movimiento de tu puerta pivotante instalando esta bisagra superior 70 mm desde la lateral de la puerta.

Se mantiene flexible

Esta bisagra superior es flexible: se puede colocar en cualquier posición entre 70 mm desde la lateral de la puerta y el centro de la puerta.

Fotos de productos y aplicaciones

Adecuada para su propósito

La bisagra superior 70 mm está disponible en dos opciones: una para puertas de hasta 150 kg y otra para puertas de 150 kg a 500 kg. Estas opciones se distinguen una de la otra gracias al espesor del pasador, lo que le permite a cada sistema que se adapte a su propósito.

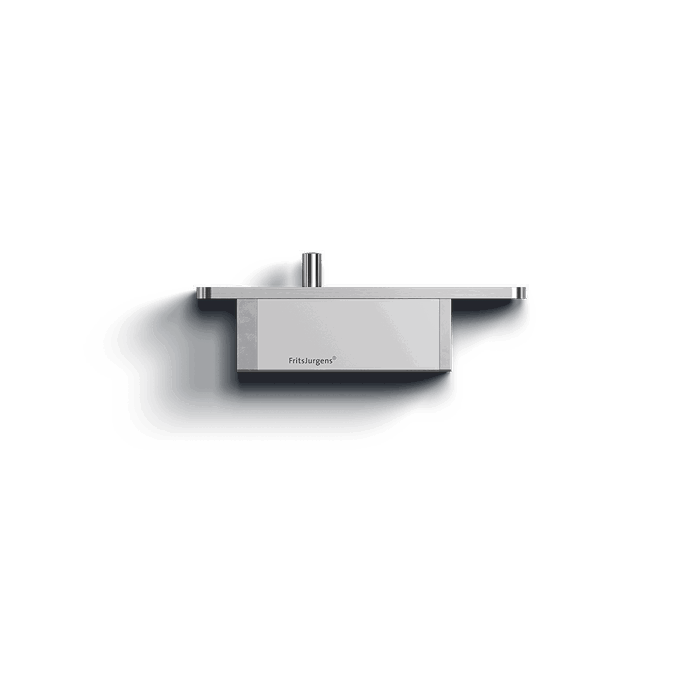

Bisagra superior 70 mm - Clase B

Puertas de hasta 150 kg

La bisagra superior 70 mm, con un pasador de 10 mm, es adecuada para puertas más ligeras, de hasta 150 kg. Se puede combinar con todos los sistemas de pivote de FritsJurgens.

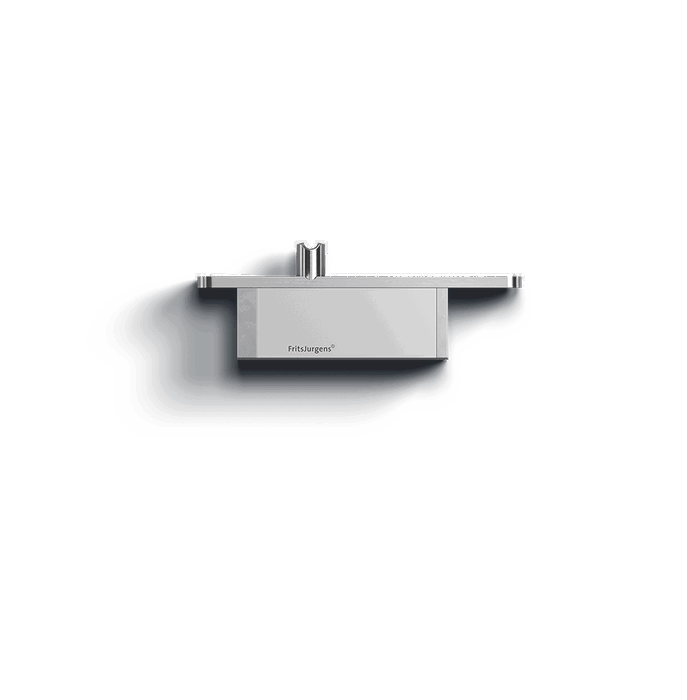

Bisagra superior 70 mm - Clase G

Puertas desde 150 kg a 500 kg

La bisagra superior 70 mm con un pasador de 15 mm es adecuada para puertas más pesadas desde 150 kg a 500 kg. se puede combinar con todos los sistemas de pivote de FritsJurgens.

Instalación con placa de techo

La bisagra superior 70 mm está instalada dentro de la parte superior de la puerta pivotante. El huso pasador de la bisagra superior, respectivamente de 10 mm o 15 mm de espesor, se gira hacia arriba en la placa de techo durante la instalación. La placa de techo se incluye en el pedido y está disponible en acero inoxidable y PVD negro.

Ver video de instalación


Especificaciones

Bisagra superior 70 mm - Clase B

Grosor del perno (Clavija) 10 mm
Peso de la puerta Hasta 150 kg
Punto de pivote Flexible desde 70 mm
Tipo de ubicación Instalación lateral e instalación central
Instalación del pivote superior Parte superior de la puerta
Ajustes Lado de la puerta
Dimensiones 171,5 x 32 x 44 mm
Peso 728 gram
Material Stainless Steel | Anodized aluminum
Art. n.º TP.X.70.B.X.XX
EAN 8720681607924

Bisagra superior 70 mm - Clase G

Grosor del perno (Clavija) 15 mm
Peso de la puerta Entre 150 y 500 kg
Punto de pivote Flexible desde 70 mm
Tipo de ubicación Instalación lateral e instalación central
Instalación del pivote superior Parte superior de la puerta
Ajustes Lado de la puerta
Dimensiones 171,5 x 32 x 44 mm
Peso 744 gram
Material Stainless Steel | Anodized aluminum
Art. n.º TP.X.70.G.X.XX
EAN 8720681617282

Downloads

Ficha técnica con el System M/M+
PDF Archivo, 804.43 KB
Download
Instrucciones de montaje y fresado con System One/3
PDF Archivo, 2.68 MB
Download
Instrucciones de montaje y fresado con System M/M+
PDF Archivo, 3.74 MB
Download
Dibujo 2D con System One
DWG Archivo, 490.55 KB
Download
Dibujo 2D con System 3
DWG Archivo, 553.21 KB
Download
Dibujo 2D con System M
DWG Archivo, 1.04 MB
Download
Dibujo 2D con el System M32+ (clase de peso A-E)
DWG Archivo, 1.05 MB
Download
Dibujo 2D con el System M42+ (clase de peso F-G)
DWG Archivo, 1.01 MB
Download
Dibujo 3D TP-70 10mm
STEP Archivo, 519.25 KB
Download
Dibujo 3D TP-70 15mm
STEP Archivo, 491.31 KB
Download
