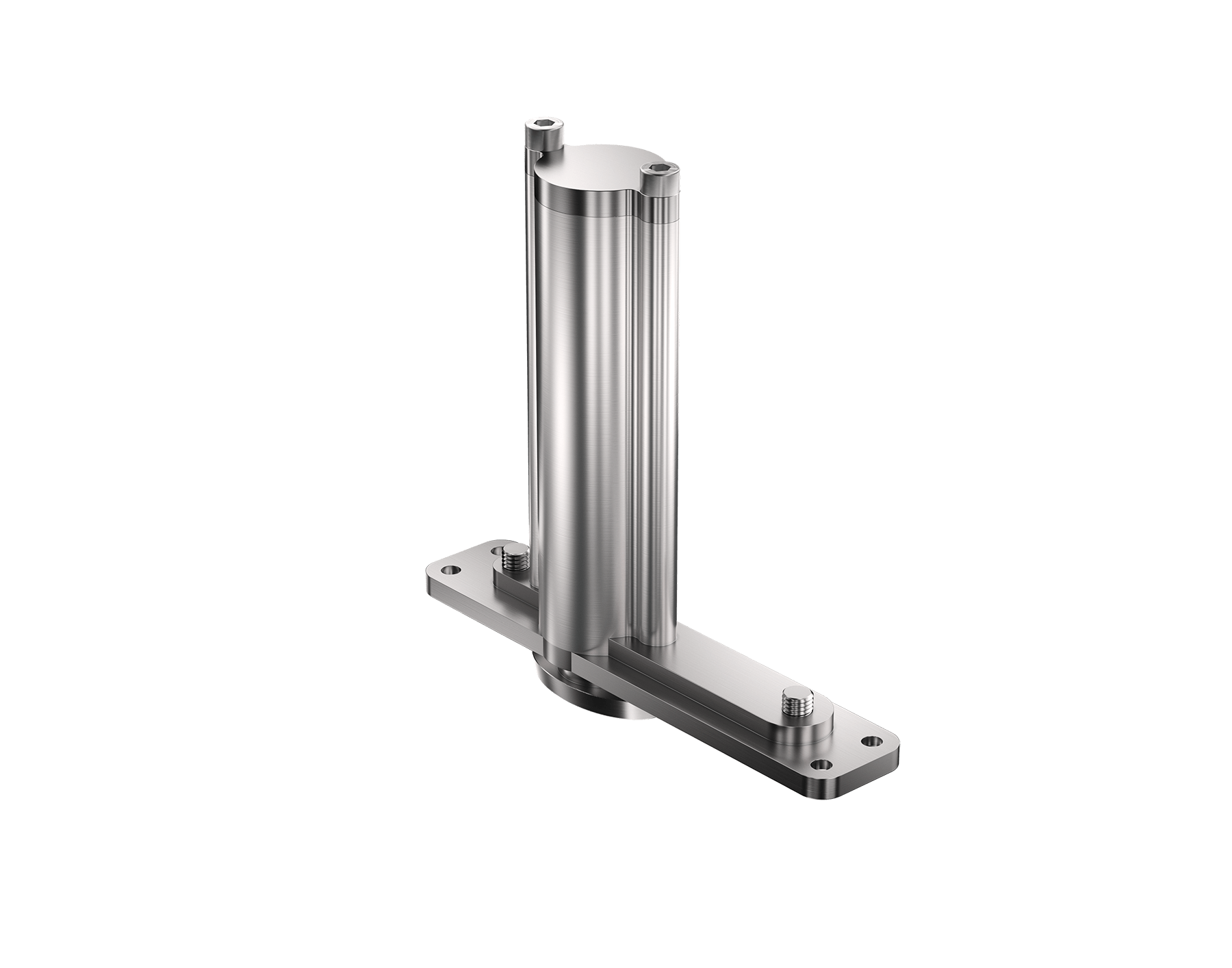

System 3

El System 3 es un sistema pivotante giratorio de 360​​° con varias posiciones de retención, ideal para paredes pivotantes.


Flexibilidad alrededor

Rotación a 360°.

El System 3 te permite rotación a todo alrededor, mientras mantiene características como el cierre automático y posiciones de retención.

Cierre automático y posiciones de retención

Desde cada ángulo de 45°, el System 3 gira automáticamente hacia sus posiciones de retención a 0°, 90°, 180° o 270°.

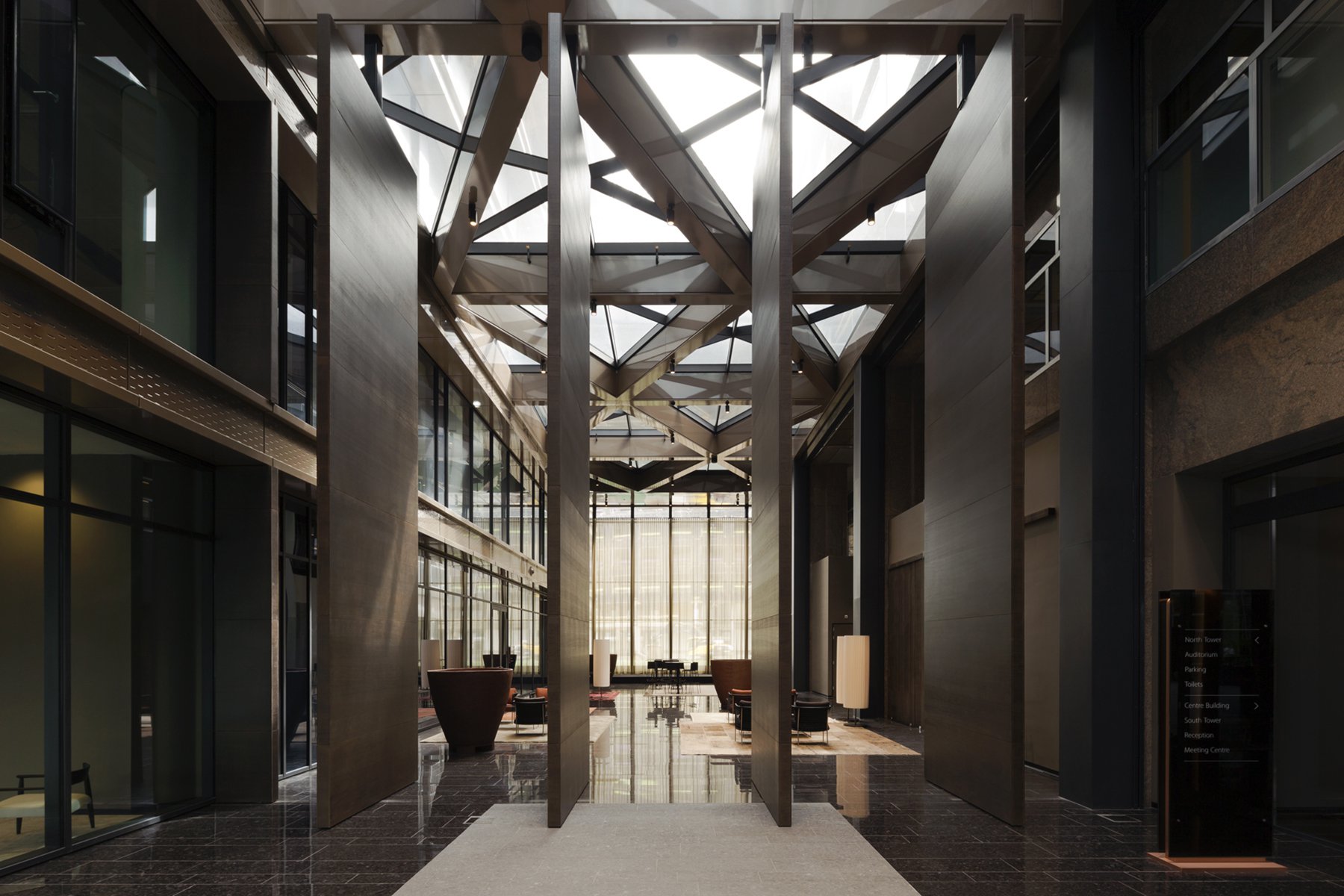

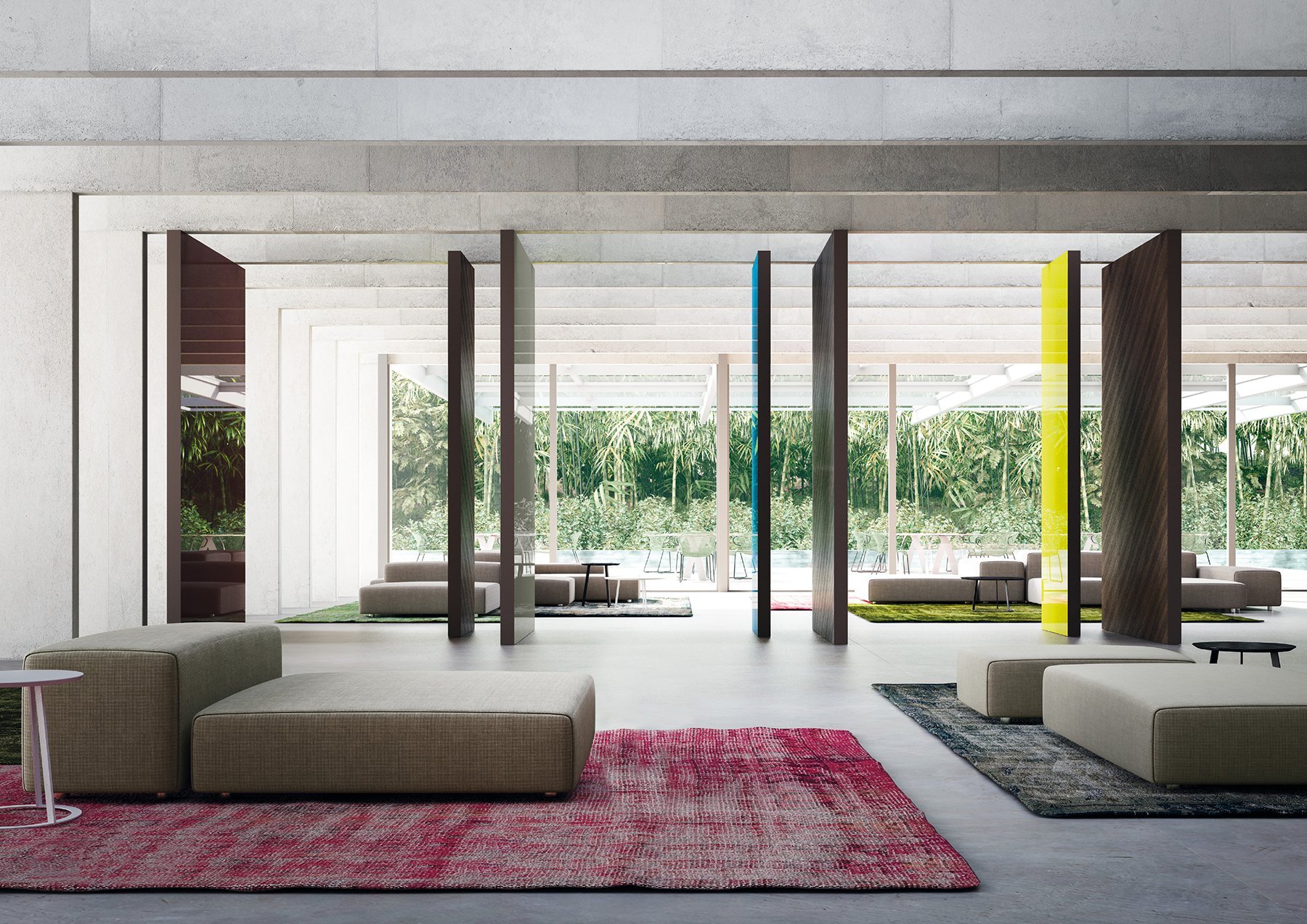

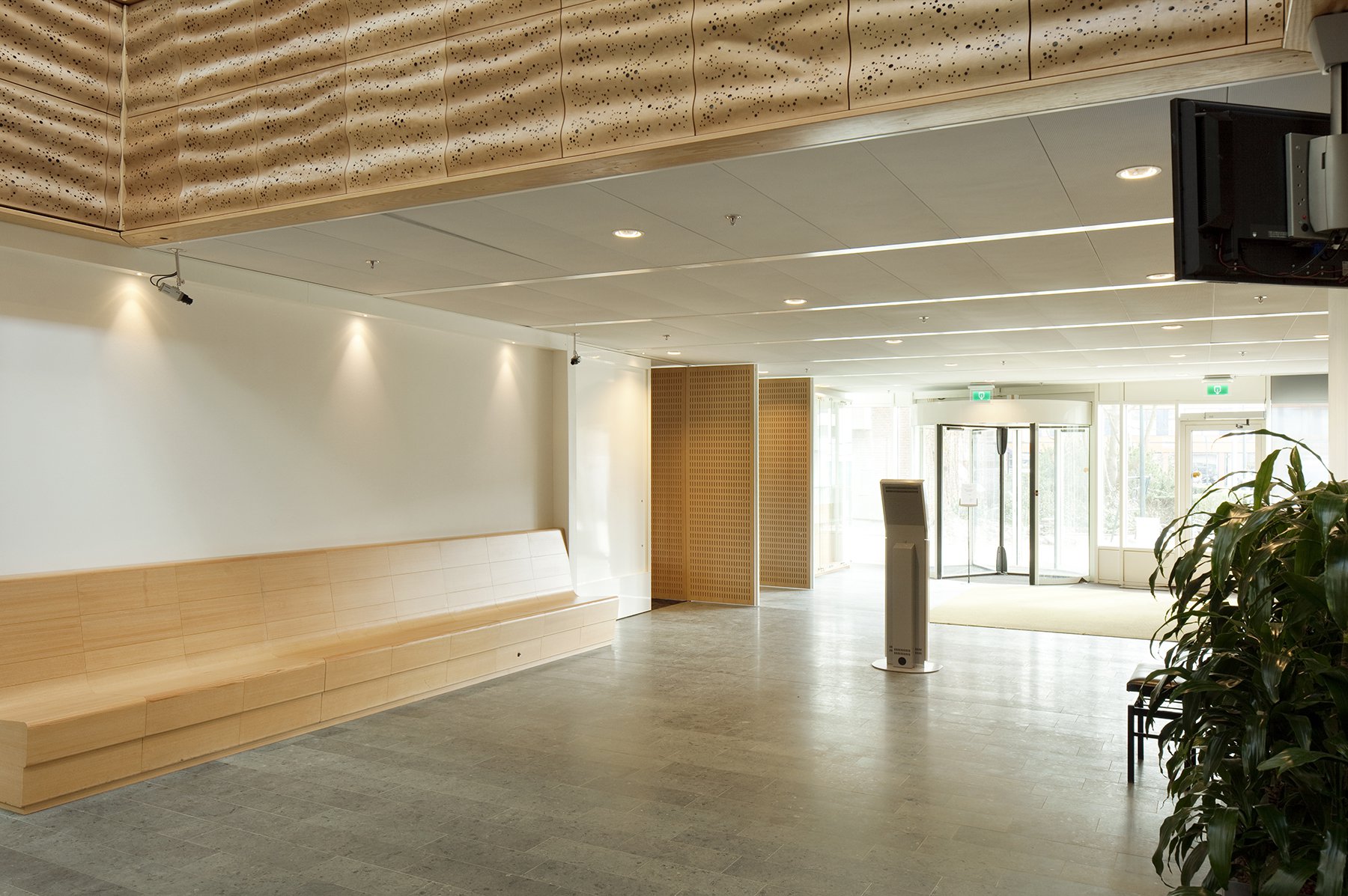

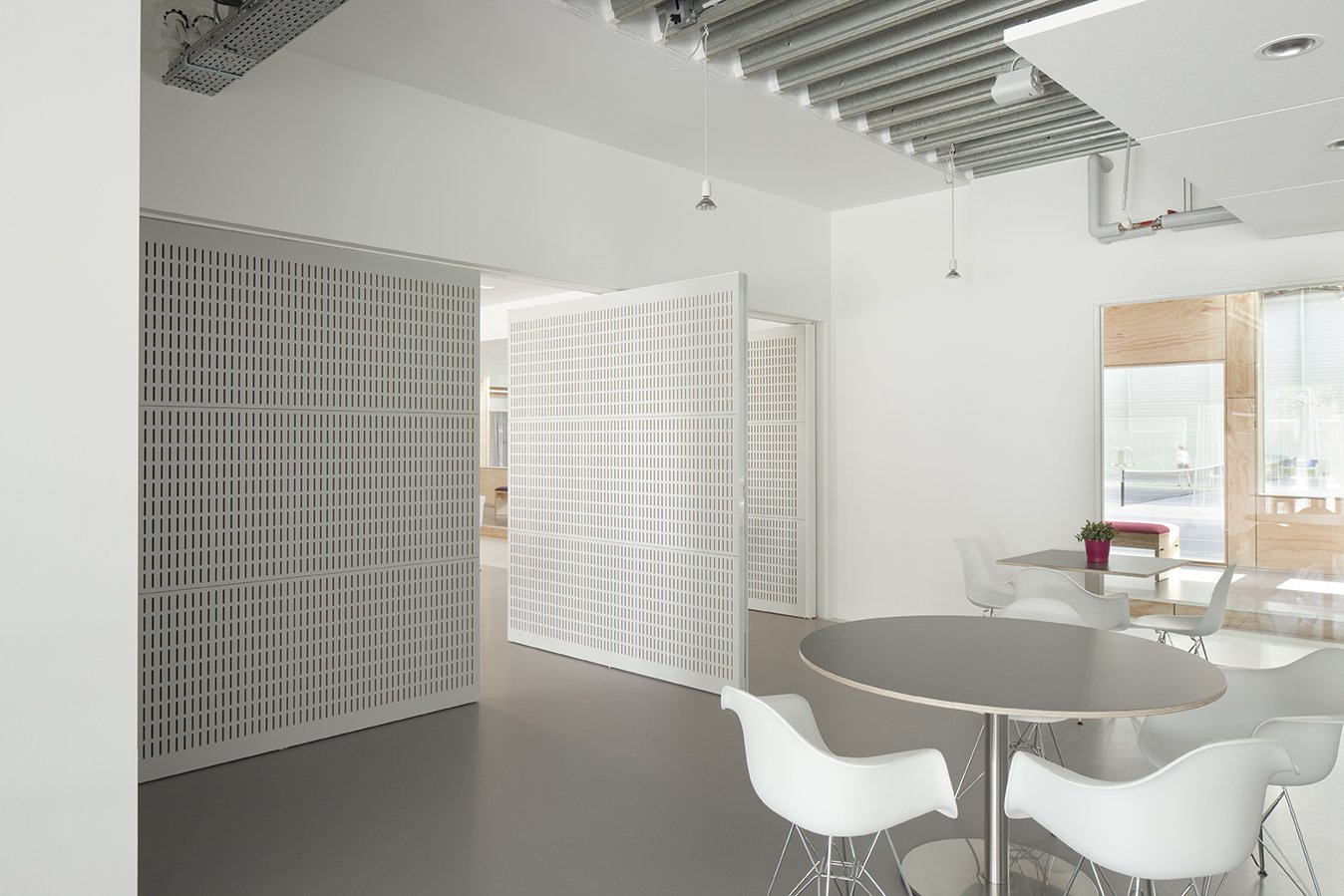

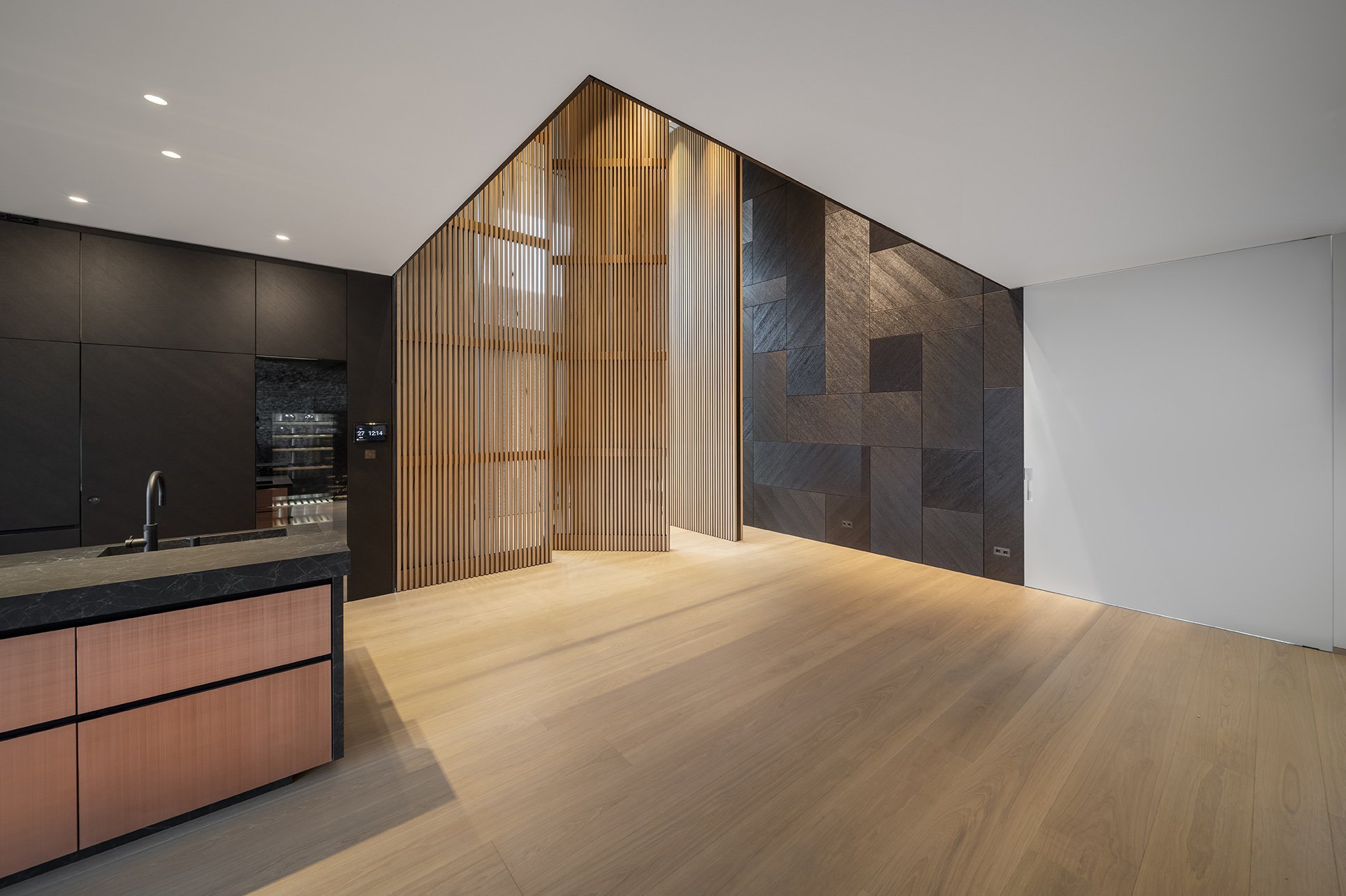

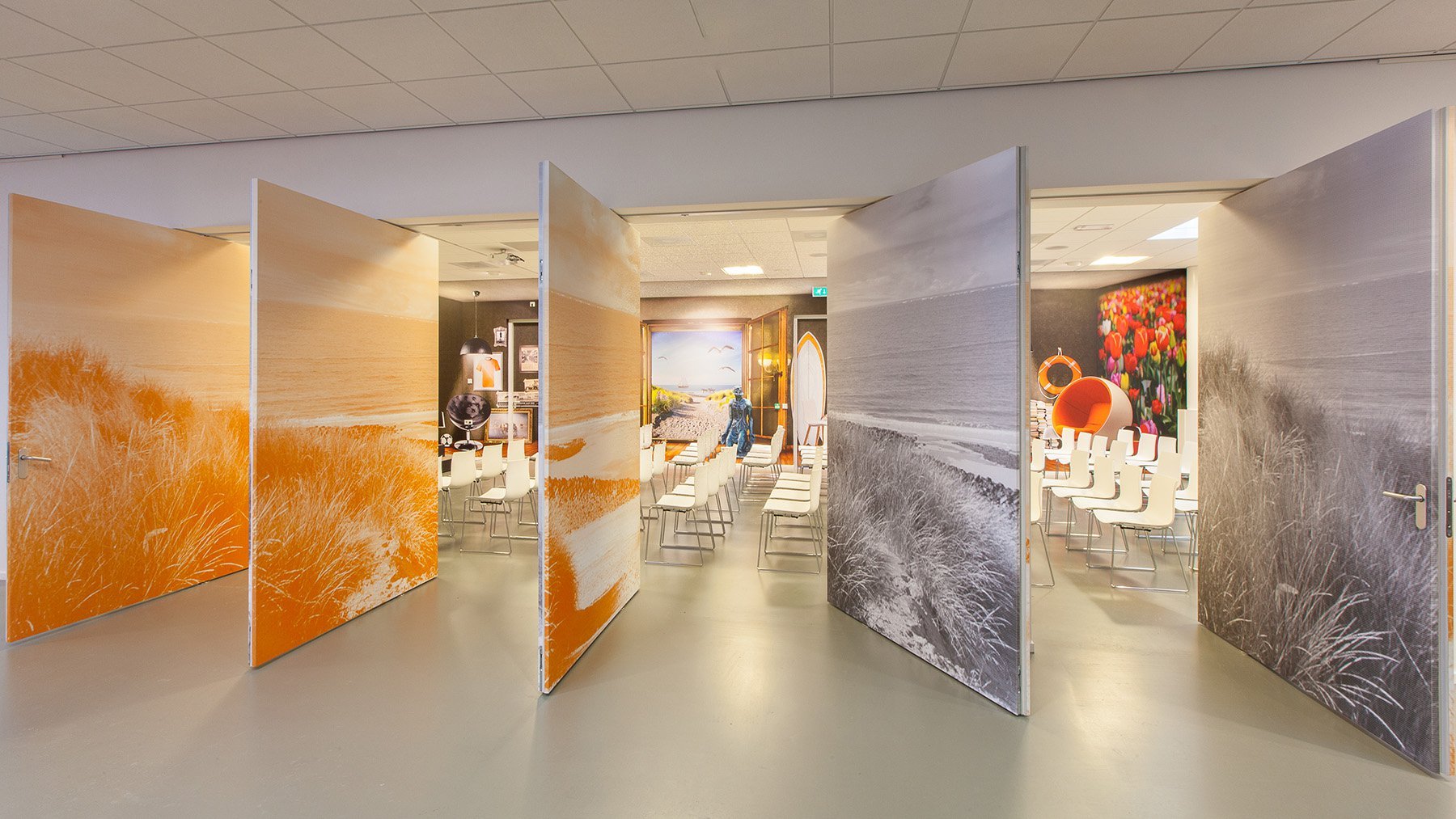

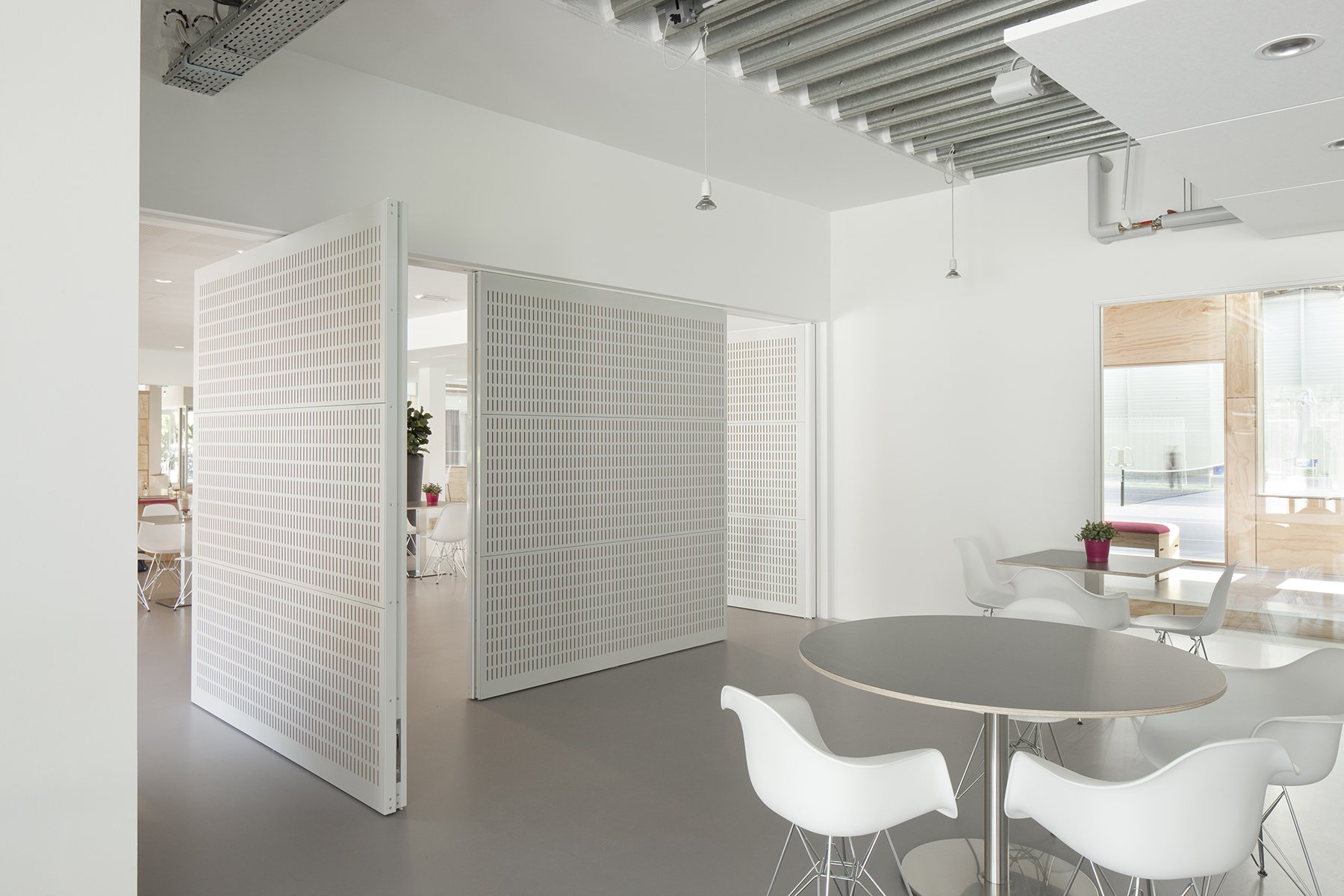

Paredes pivotantes

La rotación de 360​​° combinada con posiciones de retención y cierre automático son características ideales para paredes pivotantes.

Échale un vistazo al System 3


Componentes

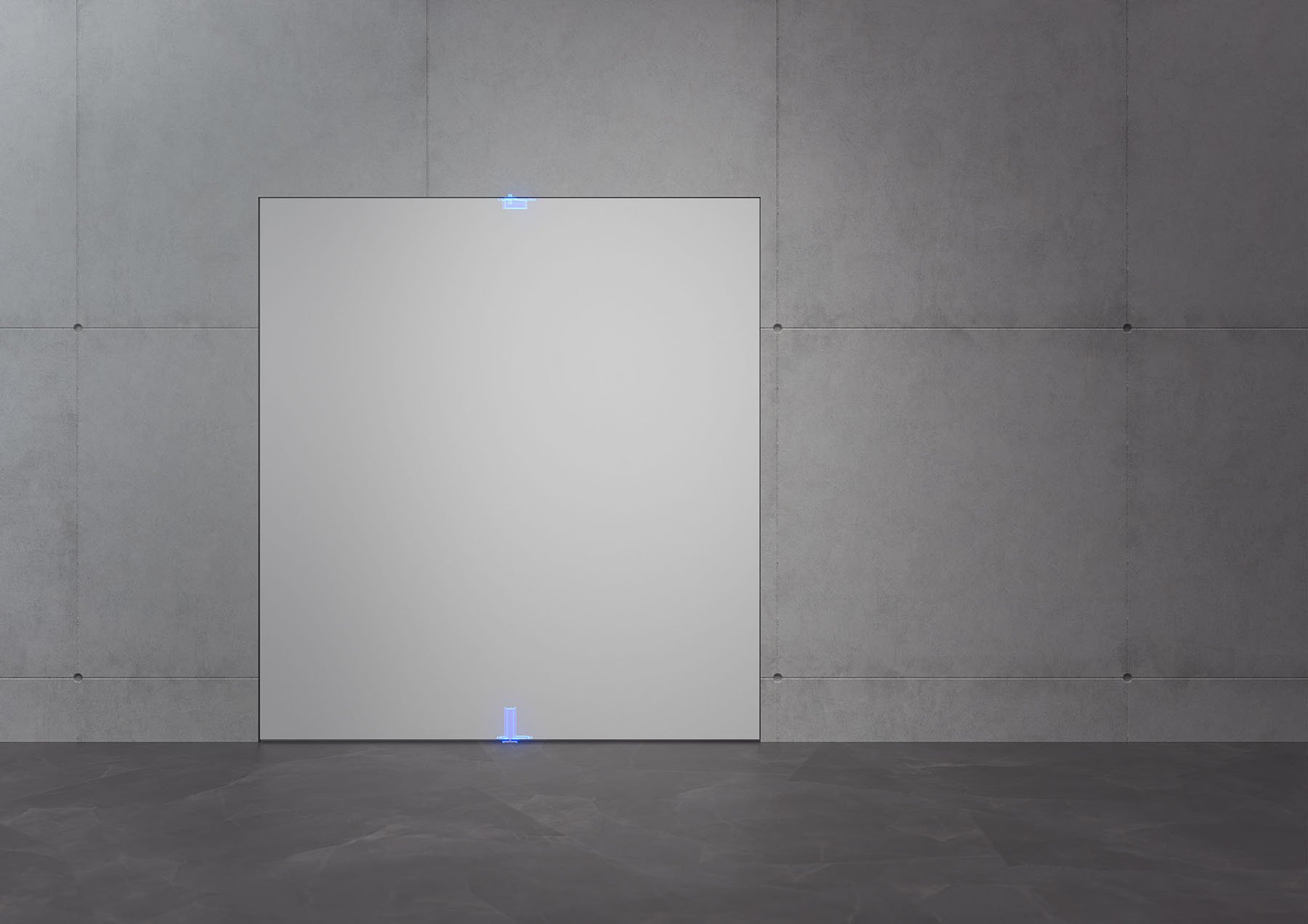

Una puerta pivotante necesita varios componentes: el sistema pivotante, una placa de pavimento, una placa de techo y una bisagra superior.

close

Placas de techo

La placa de techo se instala en el techo, donde el huso de la bisagra superior se encaja perfectamente en el agujero de la placa de techo. La placa de techo está disponible en dos acabados: acero inoxidable cepillado y negro.

Bisagra superior

La bisagra superior está lo más cerca posible de la lateral de la puerta. Utiliza la denominada conexión con agujero de alfiler, en la que se fija el huso a la bisagra superior y entra en el agujero de la placa del techo cuando se coloca la puerta.

FritsJurgens ofrece dos tipos de bisagras superiores: Bisagra superior Regular y Cable Grommet de bisagra superior. El Cable Grommet de la bisagra superior está diseñado para permitir un cableado fácil a través de la puerta para iluminación o seguridad electrónica.

Pivote inferior

El pivote inferior es el mecanismo de pivote y el impulsor de la puerta pivotante y está instalado en la parte inferior de la puerta. Por lo tanto, el mecanismo de pivote es virtualmente invisible. Los pivotes inferiores FritsJurgens tienen una capacidad de carga para puertas pivotantes de hasta 500 Kg.

El pivote inferior ofrece varias características, dependiendo de la elección del pivote inferior, tales como: posiciones de retención, cierre automático, control de amortiguación, control de pestillo, control de velocidad de 30°, giro libre.

La ubicación de los pivotes inferiores determina el impacto del espacio que la puerta pivotante tendrá en su entorno. Además de una colocación lateral más regular para crear puertas pivotantes, las bisagras pivotantes FritsJurgens también son adecuadas para paneles o paredes con giro de 360 grados.

Placas de pavimento

Cada placa de suelo FritsJurgens está montada a 8 mm del pavimento. Esto es suficiente para casi todos los tipos de suelo y permite combinar las bisagras de FritsJurgens con calefacción por suelo radiante.

Hay dos diseños de placas de pavimento disponibles para System 3. Puedes optar por una placa de pavimento redonda o una placa de pavimento cuadrada en acero inoxidable cepillado (Serie 304). Las placas de pavimento de FritsJurgens están fabricadas en acero macizo templado y, por tanto, totalmente resistentes a los arañazos.

¿Cuál es el tipo adecuado para ti?


El System 3 viene en 4 tipos diferentes, todos diseñados específicamente para el peso y las dimensiones de tu puerta pivotante. Descubre qué tipo debes elegir para tu puerta pivotante.

Instalación inteligente


Todas las bisagras pivotantes de FritsJurgens se pueden fresar e instalar rápida y fácilmente. En el local, la instalación toma solo alrededor de 30 minutos.

Tanto en situaciones nuevas como de reacondicionamiento, la instalación se realiza en cuatro pasos: montar la placa del pavimento, montar la placa del techo, instalar la puerta y ajustar la puerta.

Especificaciones del sistema

System specifications
Tipos System 3 - clase A
System 3 - clase C
System 3 - clase E
System 3 - clase G
Dimensiones 160 x 32 x 143 mm
Peso 0,75 KG
Material Acero inoxidable | Aluminio anodizado
Resistente a la corrosión EN 1670 – clase 5 (norma: 0-5)
Especificaciones de l a puerta
Door acting Dos sentidos | 360° Rotación a
Posiciones de bloqueo Posiciones de bloqueo 0º, 90º, 180º e 270º
Capacidad de peso 40 - 350 kg
Grosor de la puerta 1000 - 3800 mm
Altura de la puerta Ilimitada
Punto de pivote Medio
Min. Grosor de la puerta 40 mm
Movimiento de l a Puerta La puerta se mueve desde cada ángulo de 45º , en ambas direcciones, a una posición de bloqueo.

Descargas

Cubierto
RTF Archivo, 2.29 KB
Dibujo 2D System 3
DWG Archivo, 553.21 KB
Dibujo 3D (BIM)
RVT Archivo, 7.86 MB
Dibujo 3D (STEP)
STEP Archivo, 866.89 KB
Instrucciones de montaje y fresado
PDF Archivo, 2.68 MB

Preguntas más frecuentes

¿Cómo elijo el tipo correcto?
Para seleccionar el tipo correcto de System 3 para tu puerta pivotante, usa el FritsJurgens Selector.
¿Cómo sé si el System 3 es la opción correcta para mi puerta pivotante?
Para saber si el System 3 es la opción correcta para el diseño de tu puerta, utiliza el FritsJurgens Selector.

Accesorios

Para optimizar la instalación y funcionalidad de tu puerta pivotante, FritsJurgens te presenta varios accesorios. Puedes añadir estos accesorios a tu pedido, que lo puedes configurar a través del FritsJurgens Selector.
