System 3

In grado di ruotare a 360° e dotata di varie posizioni di fermo, la cerniera pivot System 3 è la soluzione ideale per le pareti pivotanti.


Flessibilità a 360°

Rotazione a 360°

La cerniera System 3 è in grado di compiere una rotazione a 360° mantenendo, al contempo, funzioni come quella di chiudiporta assistito e varie posizioni di fermo.

Chiudiporta assistito e posizioni di fermo

A partire da ciascun angolo di 45°, la cerniera System 3 ruota automaticamente verso la successiva posizione di fermo a 0°, 90°, 180° o 270°.


Pareti pivotanti

La rotazione a 360° combinata con le posizioni di fermo e la funzione di chiudiporta assistito fanno della cerniera System 3 la soluzione ideale per pareti pivotanti.

Dai uno sguardo alla cerniera System 3


Componenti

La porta a bilico necessita di varie componenti – una cerniera inferiore, una piastra a pavimento, una piastra a soffitto ed una cerniera superiore.

Click a component
close

Piastre a soffitto

Unico elemento destinato ad essere installato al di sopra dell’anta, la piastra a soffitto è dotata di un foro al cui interno si va ad innestare a scomparsa il perno della cerniera superiore. La piastra a soffitto è disponibili in due finiture: acciaio inox spazzolato e nero.

Cerniera superiore

Integrata nella parte superiore dell’anta, la cerniera superiore è dotata di un perno che – agendo con l’apposita brugola attraverso fori dedicati apposti sul lato della cerniera – si va ad innestare nel foro della rispettiva piastra a soffitto.

Integrata nella parte superiore dell’anta, la cerniera superiore è dotata di un perno che – agendo con l’apposita brugola attraverso fori dedicati apposti sul lato della cerniera – si va ad innestare nel foro della rispettiva piastra a soffitto.

Cerniera inferiore

La cerniera inferiore è il meccanismo pivotante e il driver della porta a bilico, ed è installata nella parte inferiore dell’anta risultando, pertanto, virtualmente invisibile. Tutte le cerniere inferiori FritsJurgens hanno capacità di portata fino a 500 kg.

La cerniera inferiore offre, a seconda della tipologia specifica, differenti caratteristiche e funzionalità, quali: posizioni di fermo, chiudiporta automatico, ammortizzazione in apertura e in chiusura (comando “Damper Control”), accelerazione in chiusura (comando “Latch Control”), velocità regolabile sugli ultimi 30° del movimento (comando “30° Speed Control), rotazione libera.

L’installazione delle cerniere all’interno dell’anta determina l’asse di rotazione e, dunque, l'impatto spaziale che la porta a bilico avrà, quando aperta, sull’ambiente circostante. Oltreché per la comune rotazione su asse decentrato, le cerniere pivot FritsJurgens sono ideali anche per porte o pareti rotanti che ruotano a 360°.

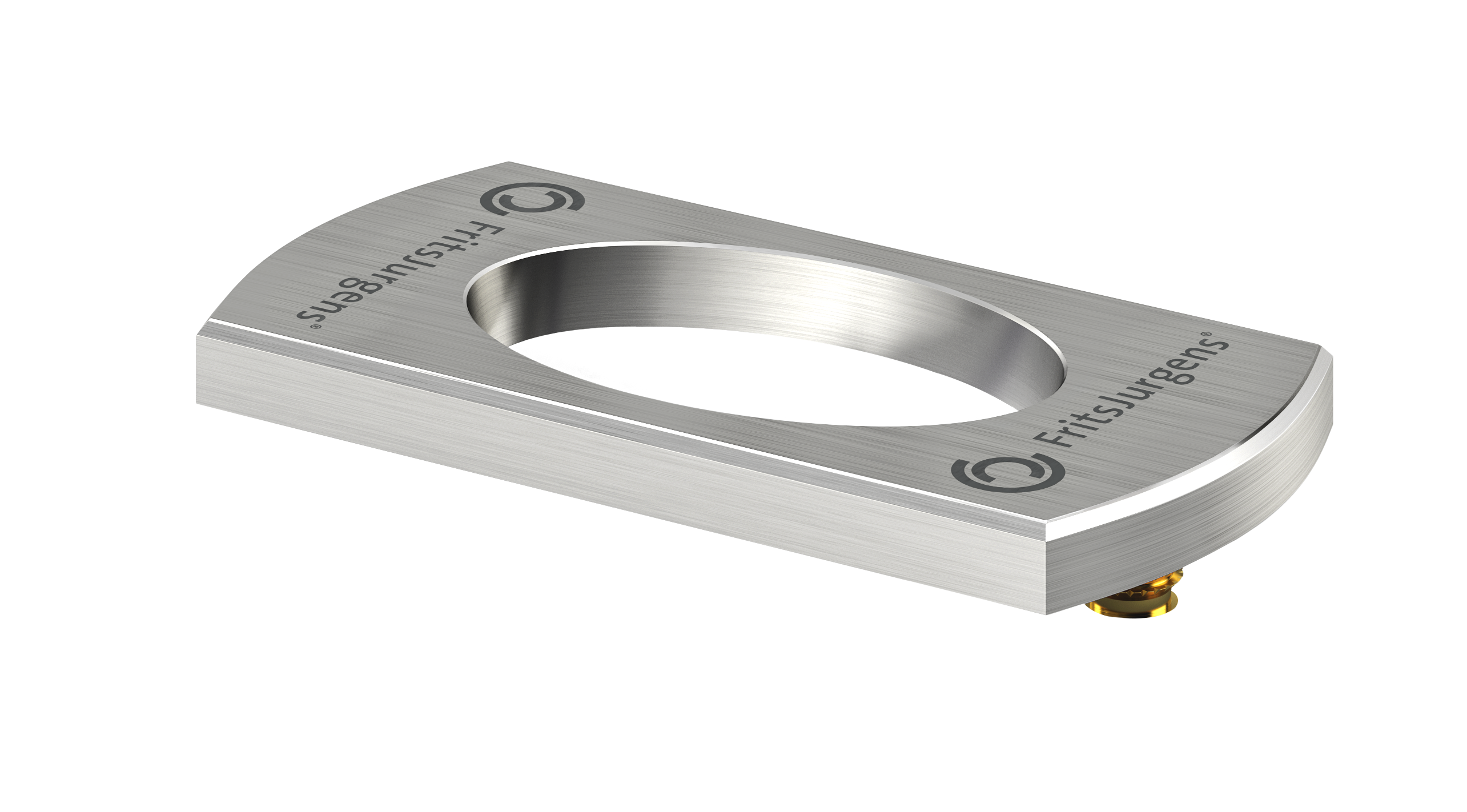

Piastre a pavimento

Tutte le piastre a pavimento FritsJurgens si inseriscono per 8 mm all’interno del pavimento. Una profondità di installazione sufficiente a garantire una perfetta tenuta su pressoché qualsiasi tipologia di pavimento, e che consente di utilizzare le cerniere FritsJurgens in combinazione con eventuali sistemi di riscaldamento a pavimento.

Sono due le piastre a pavimento disponibili per la cerniera System 3: la piastra a pavimento rettangolare e quella rotonda. Le piastre a pavimento FritsJurgens sono realizzate in robusto acciao temprato per garantire la massima resistenza ai graffi.

Come faccio a scegliere la tipologia di cerniera più adatta alla mia porta?


La cerniera System 3 è disponibile in 4 diverse varianti, tutte specificamente concepite per adattarsi al peso ed alle dimensioni della tua porta a bilico. Scopri quale tipologia di cerniera ordinare per la tua porta a bilico.

Installazione smart


Realizzare le fresate destinate ad accoglierle ed installare al loro interno le cerniere FritsJurgens è semplice e rapido – la posa in cantiere non richiede più di 30 minuti.

Sia che avvenga nell’ambito di progetti di nuova realizzazione che in situazioni pre-esistenti, l’installazione si articola in quattro step: montaggio della piastra a pavimento, montaggio della piastra a soffitto, posa della porta e regolazione di precisione della porta.

Specifiche tecniche

Specifiche dei sistemi
Type System 3 - classe AA
System 3 - classe C
System 3 - classe E
System 3 - classe G
Dimensioni 160 x 32 x 143 mm
Peso 0,75 KG
Materiale Acciaio inox | Alluminio anodizzato
Resistanza alla corrosione EN 1670 – classe 5 (norme: 0-5)
Specifiche porta
Senso di apertura Apertura in due sensi | 360° angolo di rotazione
Posizioni di fermo Posizioni di fermo 0º, 90º, 180º e 270º
Portate 40 - 350 kg
Larghezza della porta 1000 - 3800 mm
Altezza della porta Illimitata
Asse di rotazione Centrale
Min. Spessore della porta 40 mm
Luce superiore 4-10 mm
Luce inferiore 13 mm
Movimento della porta A partire da ciascun angolo di 45º l’anta ruota automaticamente, in ambo i sensi, verso la successiva posizione di fermo.

Downloads

Capitolato
RTF File, 2.54 KB
Disegno 2D System 3
DWG File, 553.21 KB
Disegno 3D (BIM)
RVT File, 7.86 MB
Disegno 3D (STEP)
STEP File, 866.89 KB
Istruzioni di montaggio e fresatura
PDF File, 2.68 MB

Domande frequenti

Come faccio a scegliere la tipologia di cerniera più adatta alla mia porta?
Per scegliere la tipologia di cerniera System 3 più adatta alla tua porta a bilico, ti invitiamo ad utilizzare il FritsJurgens Selector.
Come faccio a sapere se la cerniera System 3 è la scelta giusta per la mia porta a bilico?
Per sapere se System 3 è la scelta giusta per la tua porta, ti invitiamo ad utilizzare il FritsJurgens Selector.

Accessori

FritsJurgens offre una vasta gamma di accessori studiati per ottimizzare l’installazione e la funzionalità della vostra porta a bilico. Li potrai aggiungere al tuo ordine configurandolo con l’aiuto del nostro FritsJurgens Selector.
