System 3

System 3 is een 360° roterend taatsscharnier met diverse vastzetstanden, ideaal voor taatsende wanden.


System 3 in één minuut

Flexibiliteit rondom

360° rotatie

System 3 biedt volledige rotatie, met behoud van functies zoals zelfsluitendheid en vastzetstanden.

Zelfsluitend en vastzetstanden

Vanuit elke hoek van 45° draait System 3 automatisch naar vastzetstanden op 0°, 90°, 180° of 270°.


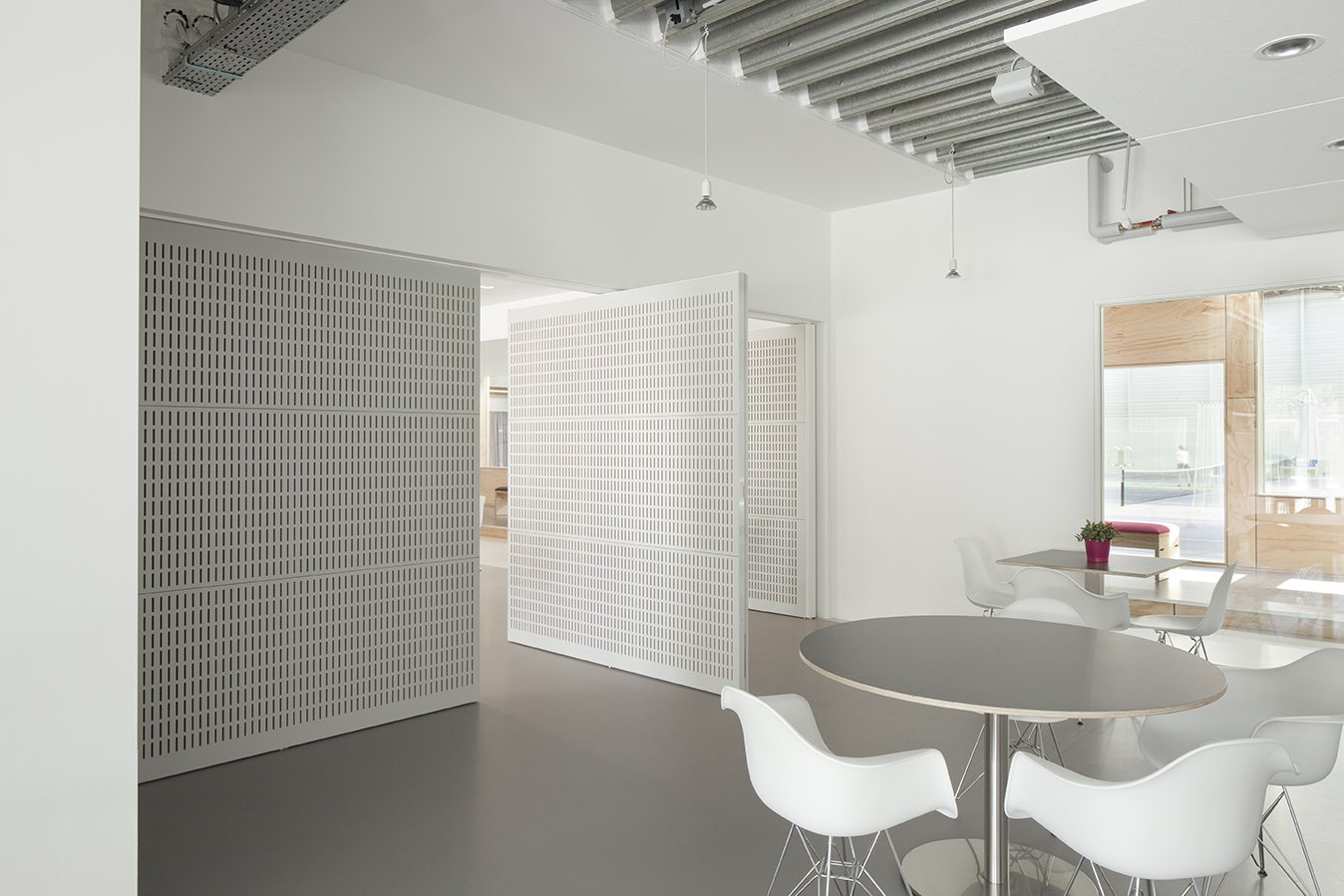

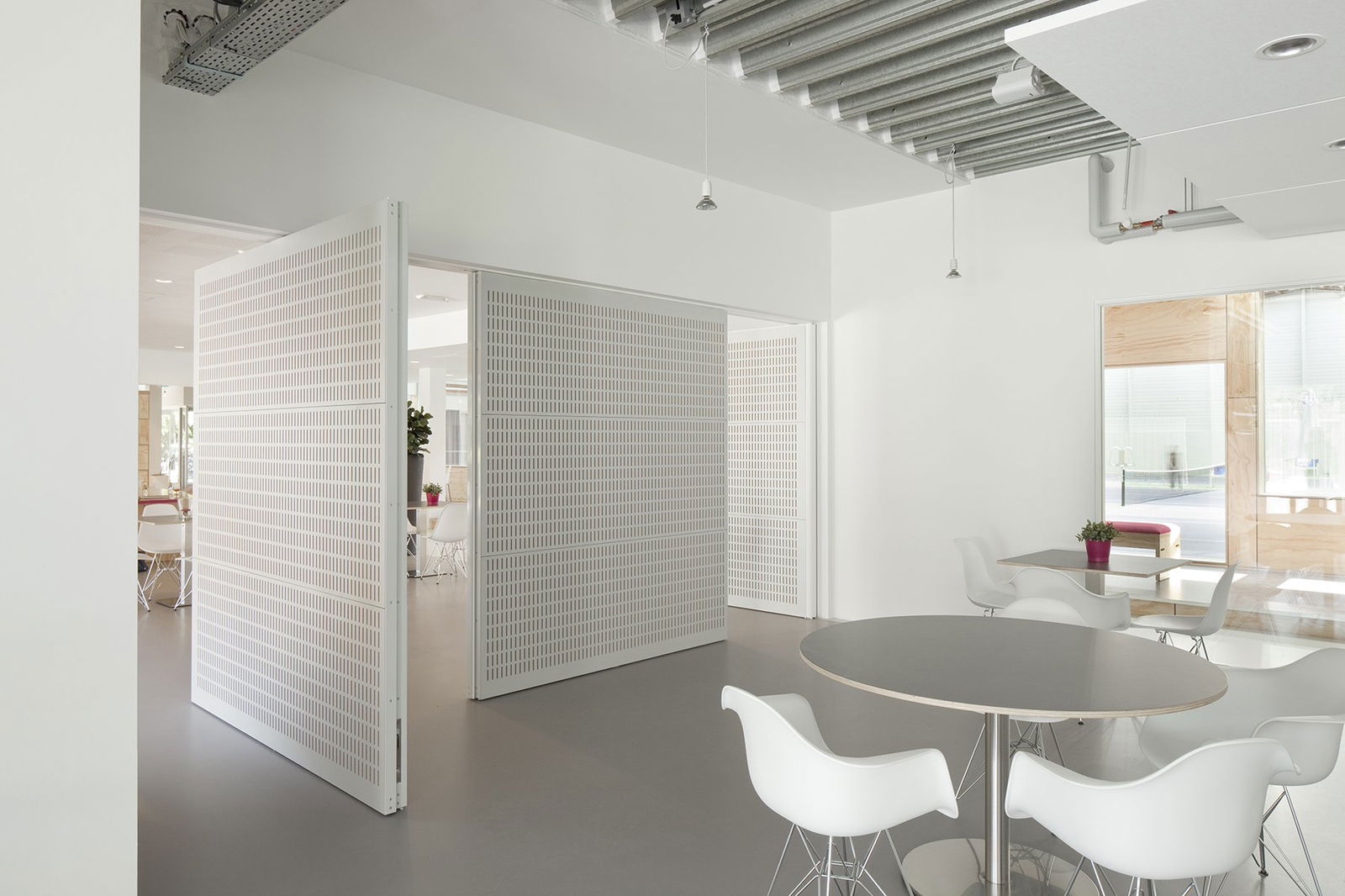

Taatsende wanden

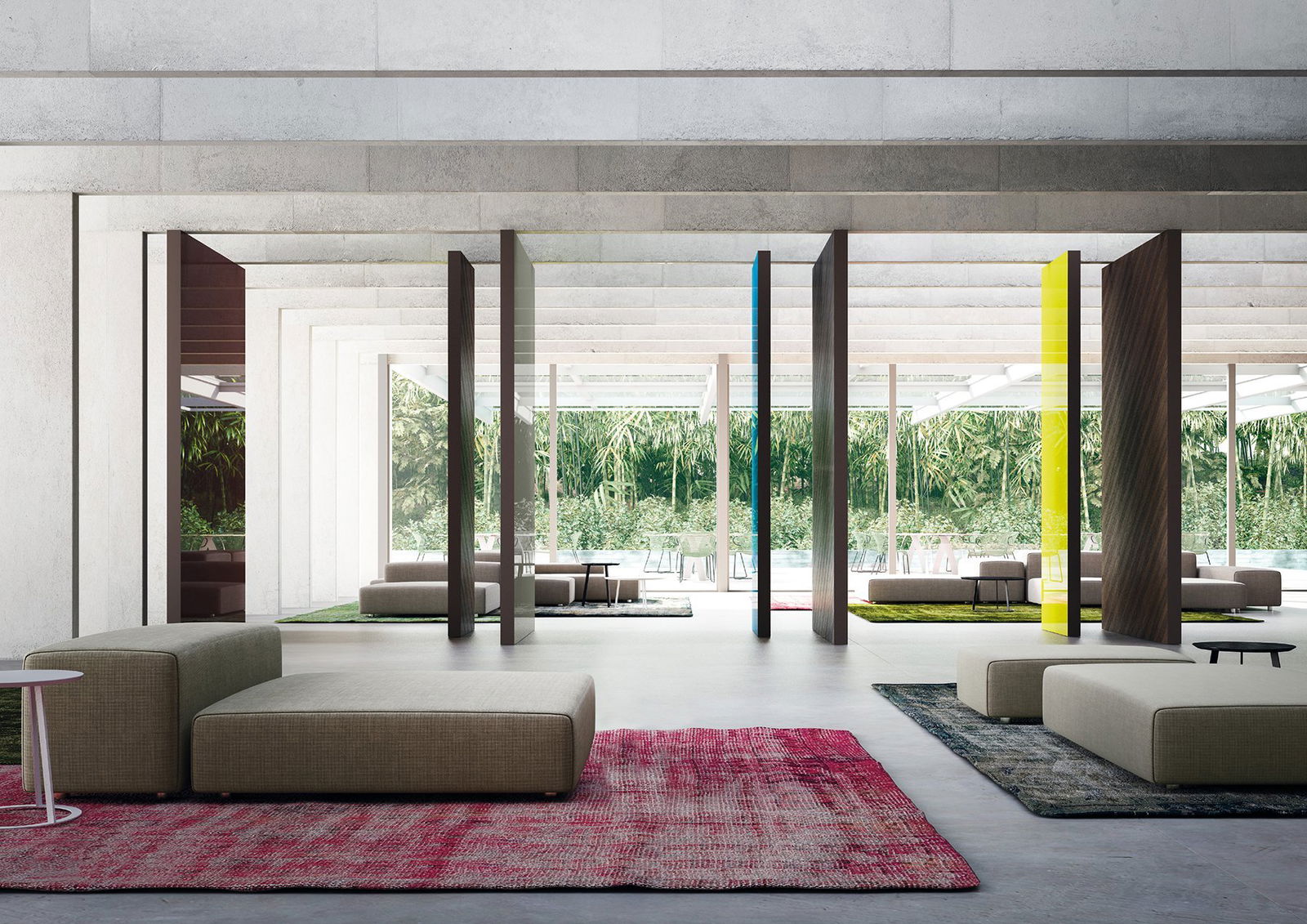

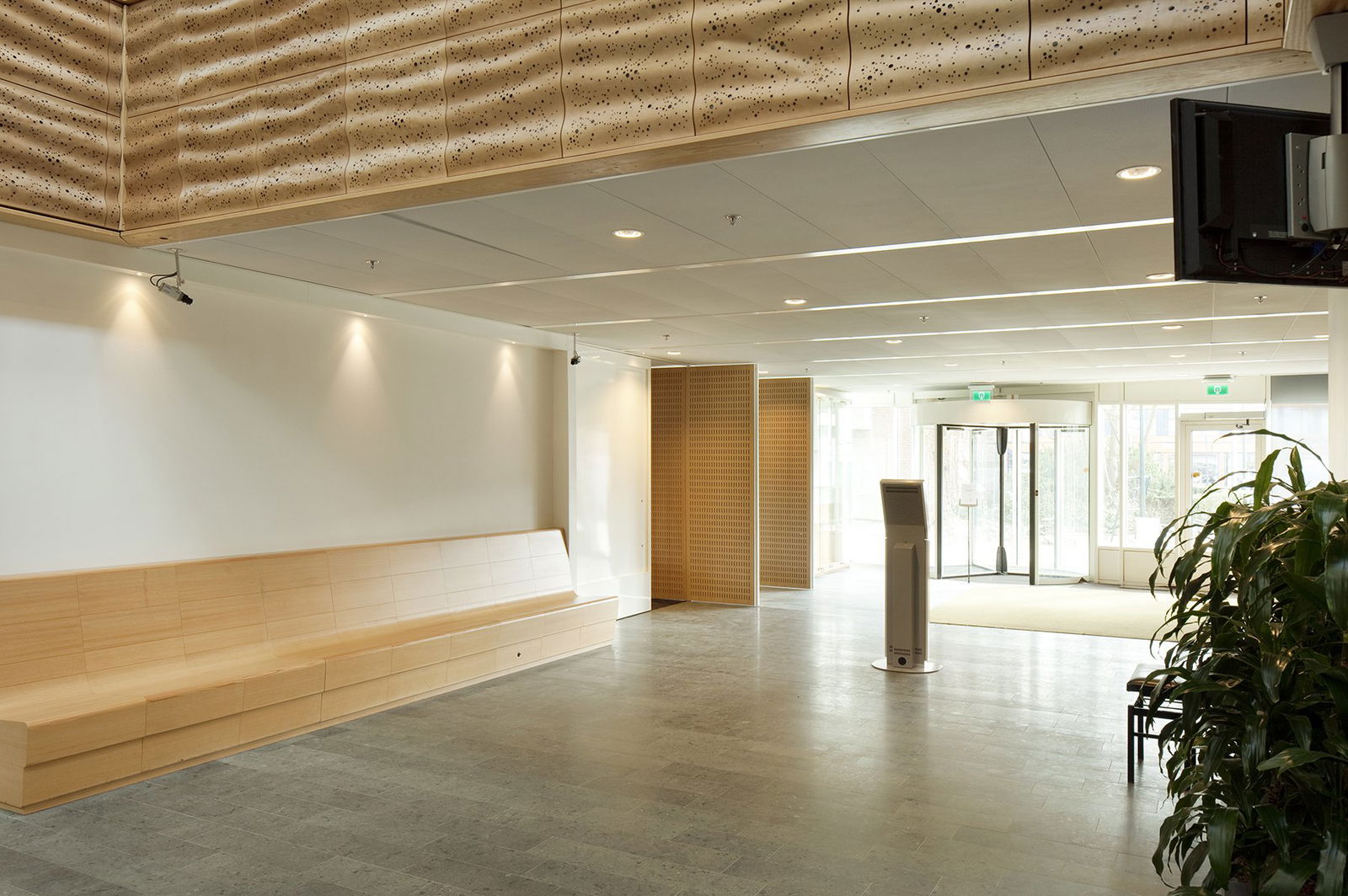

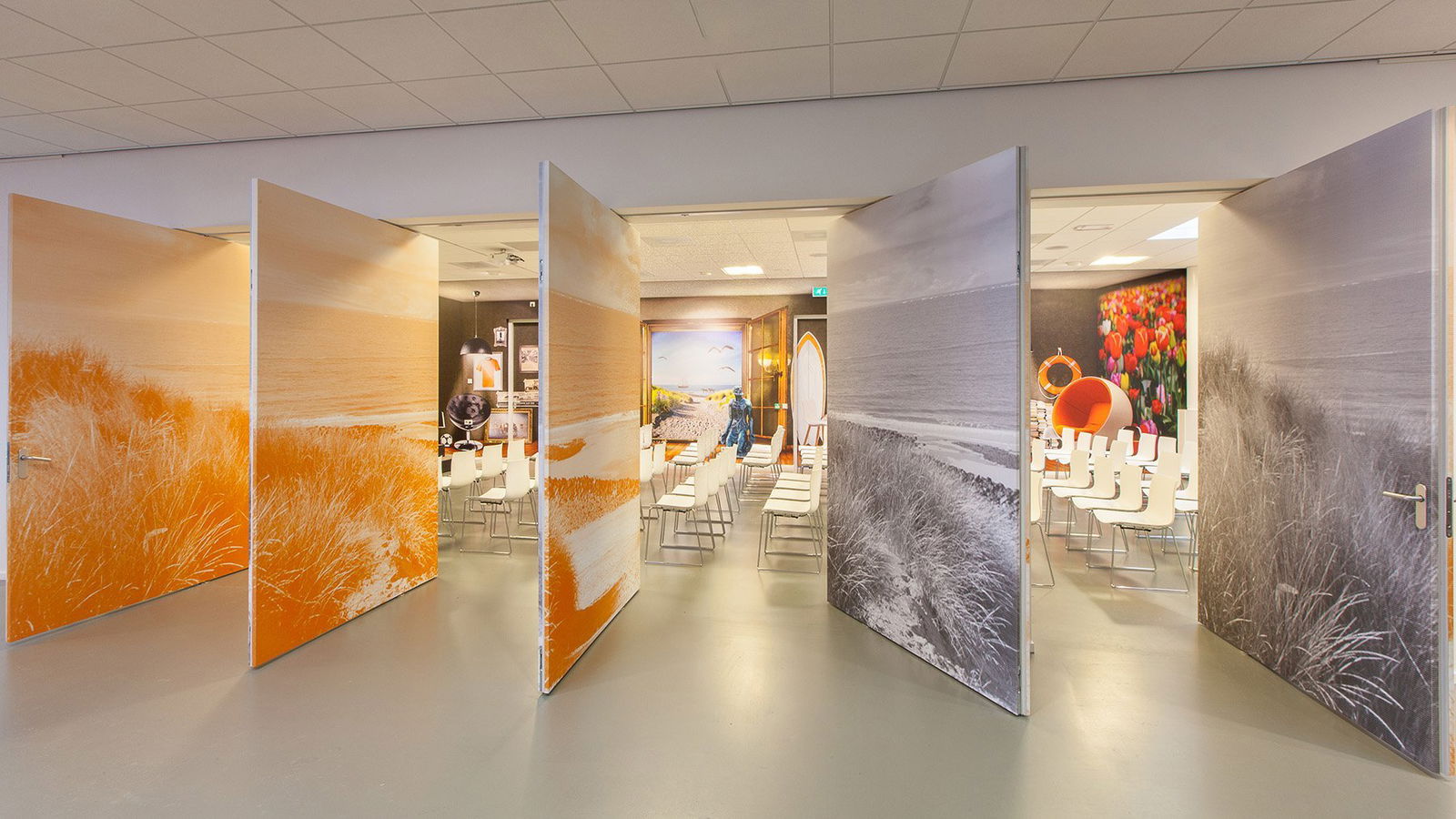

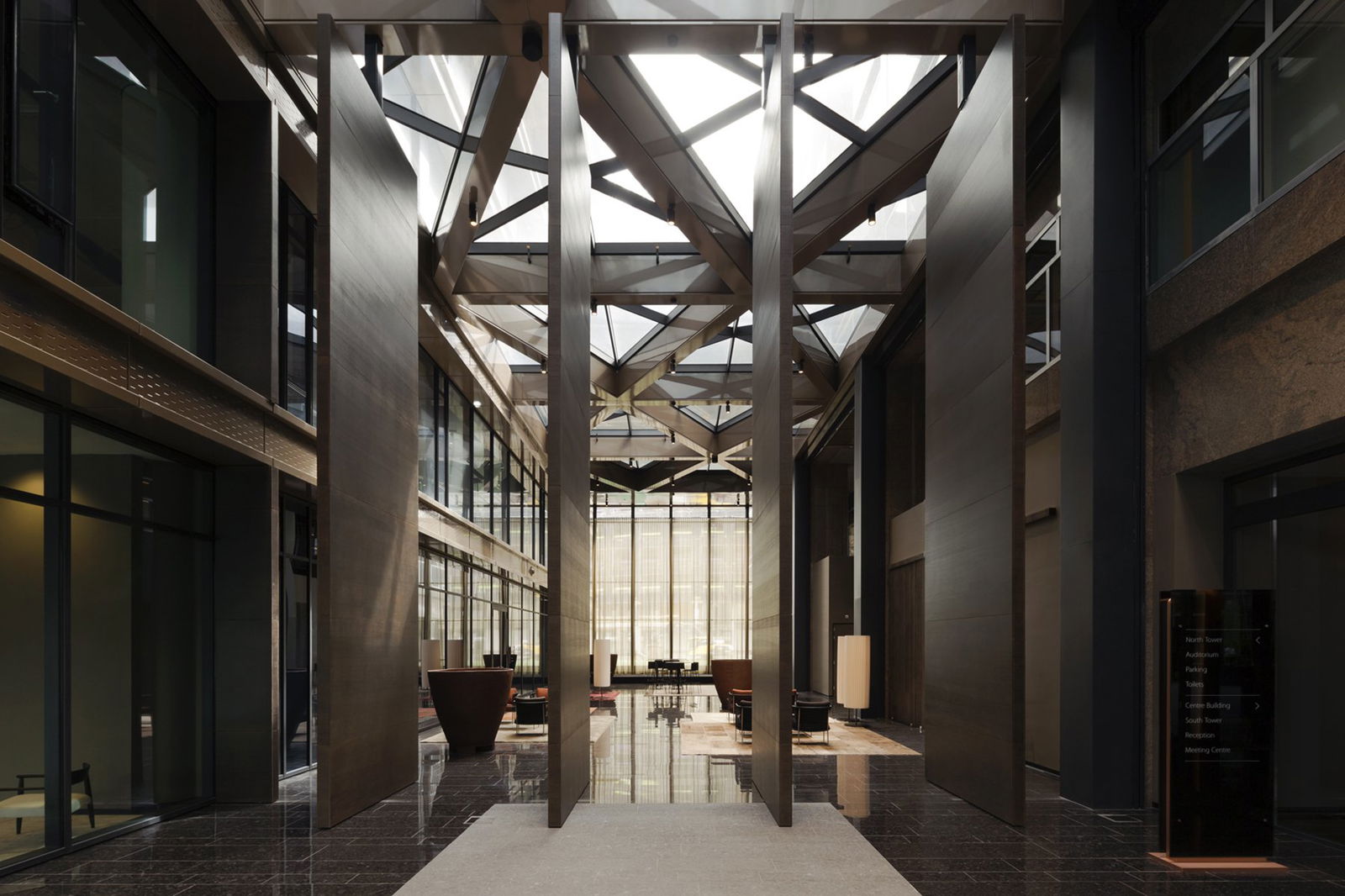

360° rotatie gecombineerd met vastzetstanden en zelfsluitendheid zijn ideale eigenschappen voor taatsende wanden.

Bekijk System 3

Drag over the photos for more

Componenten

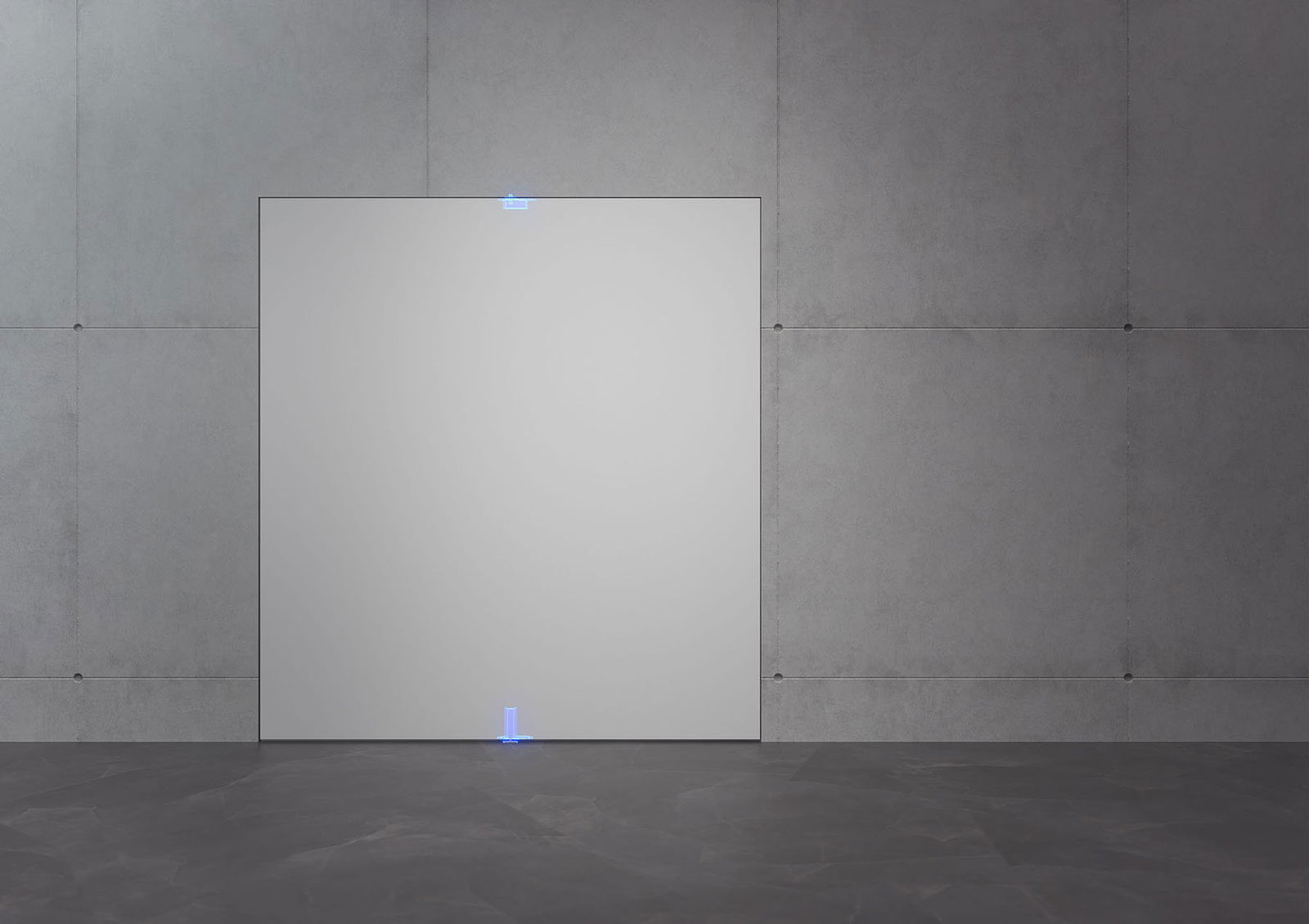

Een taatsdeur heeft diverse componenten nodig – het taatssysteem, een vloerplaat, een plafondplaat en een bovenspeun.

Click a component
close

Plafondplaten

De plafondplaat wordt op het plafond bevestigd waar de pen van de bovenspeun naadloos in het gat van de plafondplaat past. De plafondplaat is beschikbaar in twee afwerkingen: geborsteld roestvrij staal en zwart.

Bovenspeun

De bovenspeun wordt in de bovenkant van de deur gemonteerd. Er wordt gebruik gemaakt van een zogenaamde pinhole-verbinding, waarbij de pen is bevestigd aan de bovenspeun en bij het plaatsen van de deur in het gat in de plafondplaat gaat.

Onderspeun

De onderspeun is het taatsmechanisme en aandrijving van de taatsdeur en wordt in de onderzijde van de deur gemonteerd. Hierdoor is het taatsmechanisme vrijwel onzichtbaar.

FritsJurgens onderspeunen hebben een draagcapaciteit voor taatsdeuren tot 500 Kg
Afhankelijk van het type onderspeun biedt deze diverse functies, zoals: vasthoudposities, zelfsluitend, damper control, latch control, 30° speed control, vrij draaiend.

De plaatsing van de onderste scharnieren bepaalt de ruimtelijke impact die de taatsdeur zal hebben op zijn omgeving. Naast een meer reguliere zijplaatsing om taatsdeuren te creëren, zijn FritsJurgens onderspeunen ook geschikt voor 360 graden draaibare panelen of wanden.

Vloerplaten

Elke FritsJurgens vloerplaat wordt 8 mm in de vloer gemonteerd. Dit is voldoende voor bijna elk vloertype en maakt het mogelijk om de scharnieren van FritsJurgens te combineren met vloerverwarming. Bij de vierkante vloerplaatontwerpen worden twee langere, inkortbare vloerplaatpennen van 30 mm meegeleverd.

Bij System 3 zijn verschillende vloerplaten verkrijgbaar. Je kunt kiezen voor een ronde of een rechthoekige vloerplaat in geborsteld RVS (Serie 304). De vloerplaten van FritsJurgens zijn gemaakt van massief gehard staal en daardoor geheel krasvast.

Wat is het juiste type voor jou?


System 3 heeft 4 verschillende types, allemaal specifiek ontworpen voor het gewicht en de afmetingen van jouw taatsdeur. Ontdek welk type je moet bestellen voor jouw taatsdeur.

Gemakkelijke installatie


Alle taatsscharnieren van FritsJurgens kunnen gemakkelijk en snel gefreesd en geïnstalleerd worden. Op locatie kost het installeren slechts ongeveer 30 minuten.

In zowel nieuwe als bestaande situaties wordt de installatie in vier stappen uitgevoerd: bevestigen van de vloerplaat, bevestigen van de plafondplaat, installeren van de deur, finetunen van de deur.

Technische specificaties

Specificaties systeem
Type System 3 - Class AA
System 3 - Class C
System 3 - Class E
System 3 - Class G
Afmetingen 160 x 32 x 143 mm
Gewicht 0,75 KG
Materiaal Roestvrijstaal | Geanodiseerd aluminium
Corrosieweerstand EN 1670 - class 5 (norm: 0-5)
Deurspecificaties
Werking deur Dubbelwerkend | 360° rotatie
Vastzetstanden Vastzetstanden 0º , 90º , 180º en 270º
Gewichtscapaciteit 40 - 350 kg
Deurbreedte 1000 - 3800 mm
Deurhoogte Ongelimiteerd
Draaipunt Midden
Min. deurdikte 40 mm
Ruimte bovenkant 4-10 mm
Ruimte onderkant 13 mm
Deurbeweging Deur beweegt van elke hoek van 45º in beide richtingen naar een vastzetstand.

Downloads

2D tekening System 3
DWG Bestand, 553.21 KB
3D tekening System 3 (STEP)
STEP Bestand, 866.89 KB
Frees- & montagehandleiding System One (vorig model)/3
PDF Bestand, 2.68 MB
Specification Text
RTF Bestand, 2.08 KB

Veel gestelde vragen

Hoe kies ik het juiste type?
Om het juiste type System 3 voor jouw taatsdeur te selecteren gebruikt je de FritsJurgens Selector.
Hoe weet ik of System 3 de juiste keuze is voor mijn taatsdeur?
Om erachter te komen of System 3 de juiste keuze is voor jouw deurdesign, gebruik je de FritsJurgens Selector.

Accessoires

Om de installatie en functionaliteit van de taatsdeur te optimaliseren biedt FritsJurgens diverse accessoires aan. Je kunt deze accessoires toevoegen aan je bestelling, die je kunt configureren via de FritsJurgens Selector.


Nu kopen

Vraag je taatssysteem direct aan via de FritsJurgens Selector of vind een dealer bij jou in de buurt.

FritsJurgens Selector Vind een dealer
