Gap Calculator voor taatsdeuren
Een taatsdeur draait om zijn eigen as, dus de hoeken hebben ruimte nodig om langs het kozijn te komen. Voer de opening, de deurbladdikte en het draaipunt in en u krijgt de deurbladbreedte met gelijke kieren aan beide zijden.
De calculator kan op dit moment niet worden geladen. Probeer het later opnieuw.
Wat u invoert
Kies onder Wat is bekend? tussen De opening en Het deurblad, en kies Enkele deur of Dubbele deur (twee deurbladen). Gebruik overal afgewerkte maten.
- Openingsbreedte (W): van kozijn tot kozijn, de vrije breedte waarin de deur draait. Bij een dubbele deur is dit de hele opening.
- Deurbladbreedte (C): alleen als u uitgaat van een deurblad dat u al heeft. Voer bij een dubbele deur de breedte van één deurblad in.
- Draaipunt (B): van de rand aan de draaipuntzijde van het deurblad tot de draaias. De voorinstellingen komen overeen met de bovenspeunen van FritsJurgens.
- Deurbladdikte (X): het afgewerkte deurblad, inclusief bekleding. Minimaal 40 mm.
- Verschuiving draaipunt (O): onder Speciale deuren, voor boekenkastdeuren, zeer dikke deuren of een valdorpel onder in het deurblad. Zodra u een verschuiving invoert, vraagt de calculator ook hoe de deur draait.
De opening wordt van kozijn tot kozijn gemeten. Het deurblad, de kieren aan beide zijden en de draaias passen daarbinnen.
Wat het resultaat betekent
- Deurbladbreedte wordt naar beneden afgerond op hele millimeters, zodat het deurblad altijd past.
- Draaipuntzijde en Verre zijde krijgen dezelfde kier, voor een gelijkmatig beeld. De hoek aan de draaipuntzijde heeft meer ruimte nodig als de deur draait, dus beide kieren krijgen de bredere waarde. Een notitie onder het resultaat toont wat elke zijde afzonderlijk nodig heeft.
- Beide kieren zijn inclusief een tolerantie van 2 mm en worden afgerond op de dichtstbijzijnde hele millimeter, waardoor er altijd minstens 1,5 mm van overblijft. Tel de tolerantie er niet nogmaals bij op.
- Draaias vanaf het kozijn (P) is het draaipunt plus de kier aan de draaipuntzijde: de maat om vanaf het kozijn uit te zetten.
- Benodigde openingsbreedte verschijnt als u uitgaat van het deurblad. Vergelijk die met de opening die u heeft.

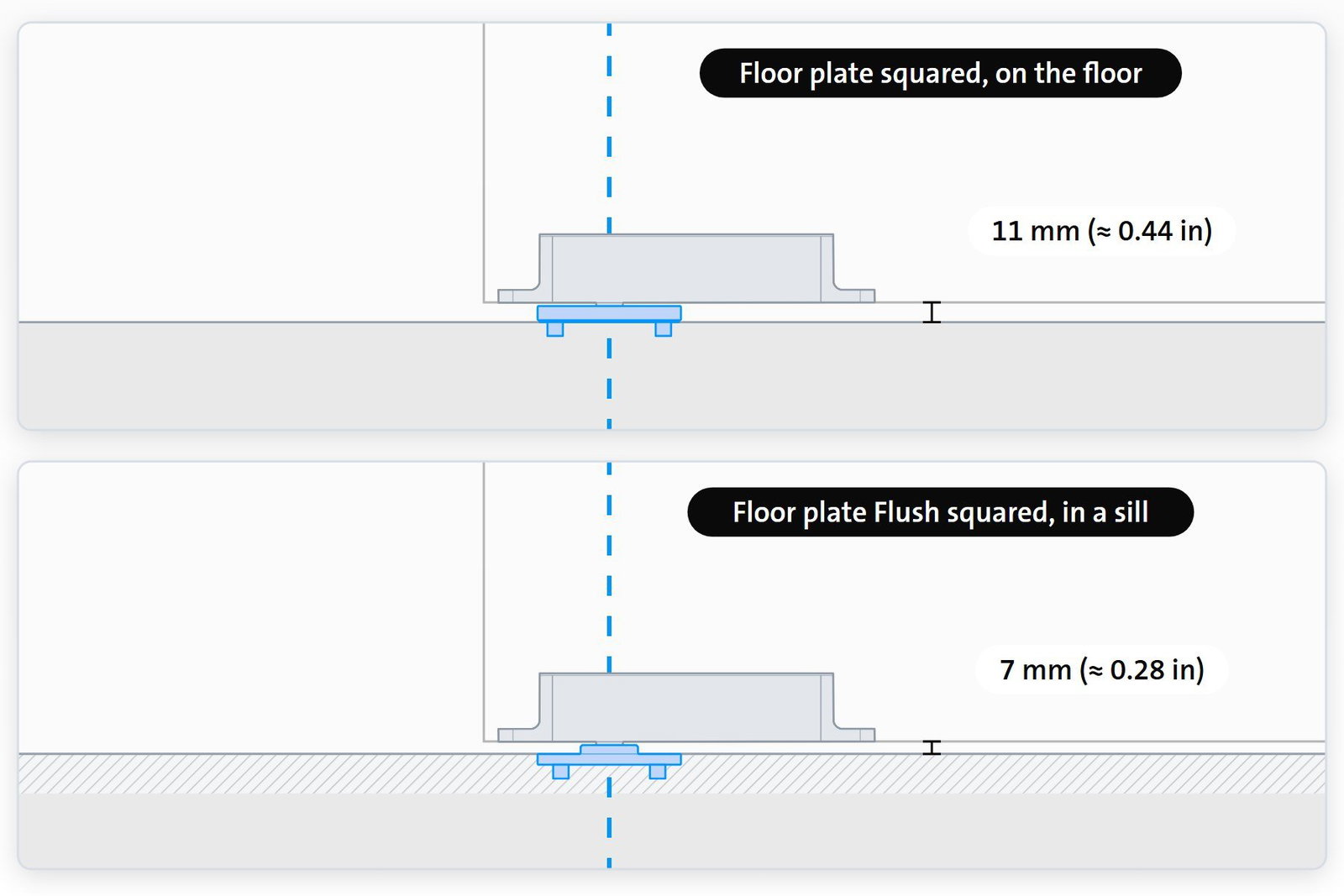

De kier boven wordt gegeven als een bereik van 4 tot 10 mm. De kier onder hangt af van de vloerplaat: 11 mm met de plaat op de vloer, 7 mm met een vloerplaat Flush verzonken in de drempel of vloer. De exacte waarden volgen bij uw configuratie in de FritsJurgens Selector.
De kier onder volgt de vloerplaat: 11 mm met de plaat op de vloer, 7 mm met een vloerplaat Flush verzonken in de drempel of vloer.

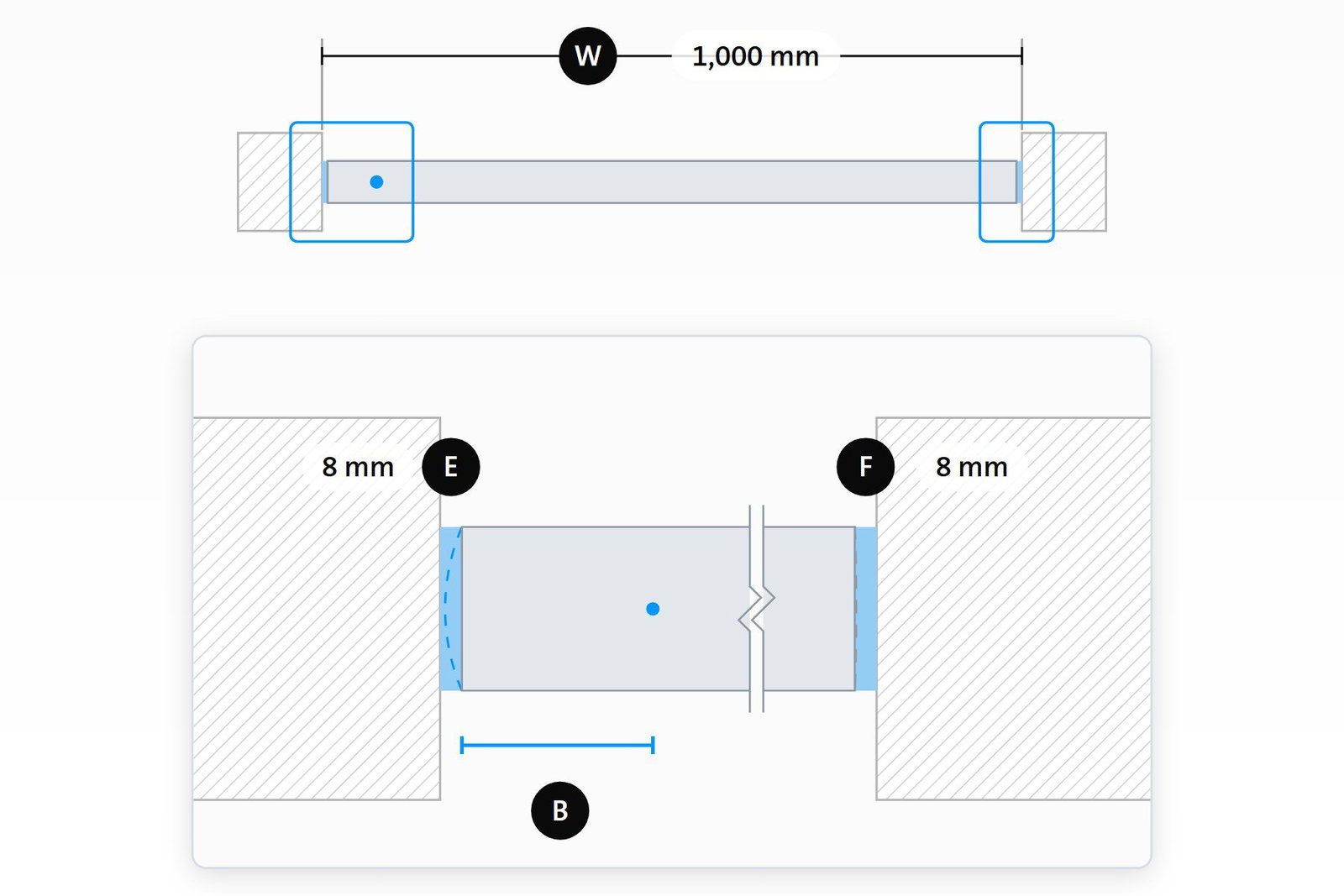

Rekenvoorbeeld: een opening van 1.000 mm
Een enkele deur in een opening van 1.000 mm, met een deurblad van 60 mm, een draaipunt van 70 mm en geen verschuiving van het draaipunt.
| Enkele deur, opening van 1.000 mm | |
|---|---|
| Deurbladbreedte | 984 mm |
| Draaipuntzijde | 8 mm |
| Verre zijde | 8 mm |
- 8 + 984 + 8 is samen de opening van 1.000 mm.
- De geometrie alleen vraagt 8 mm aan de draaipuntzijde en 2 mm aan de verre zijde. Beide kieren staan op 8 mm, zodat de deur er gelijkmatig uitziet.
- Een ander draaipunt verandert de kieren en de zijdelingse kracht: controleer de krachten in de Laterale kracht calculator.
Dubbele deuren
Kies Dubbele deur (twee deurbladen) en voer de hele opening in, van kozijn tot kozijn. De calculator verdeelt die over twee gelijke deurbladen.
- Alle drie de kieren zijn gelijk: bij beide buitenste stijlen en tussen de deurbladen.
- Elk deurblad krijgt dezelfde set, dus een dubbele deur heeft twee sets nodig.
- Het draaipunt, de dikte en de verschuiving van het draaipunt gelden voor beide deurbladen, gespiegeld.
- System One is niet beschikbaar voor dubbele deuren.
- Deurbladen met een sponning sluiten in een vaste volgorde, anders slaan de sponningen in het midden tegen elkaar. Stuur ons een tekening, dan adviseren wij u.

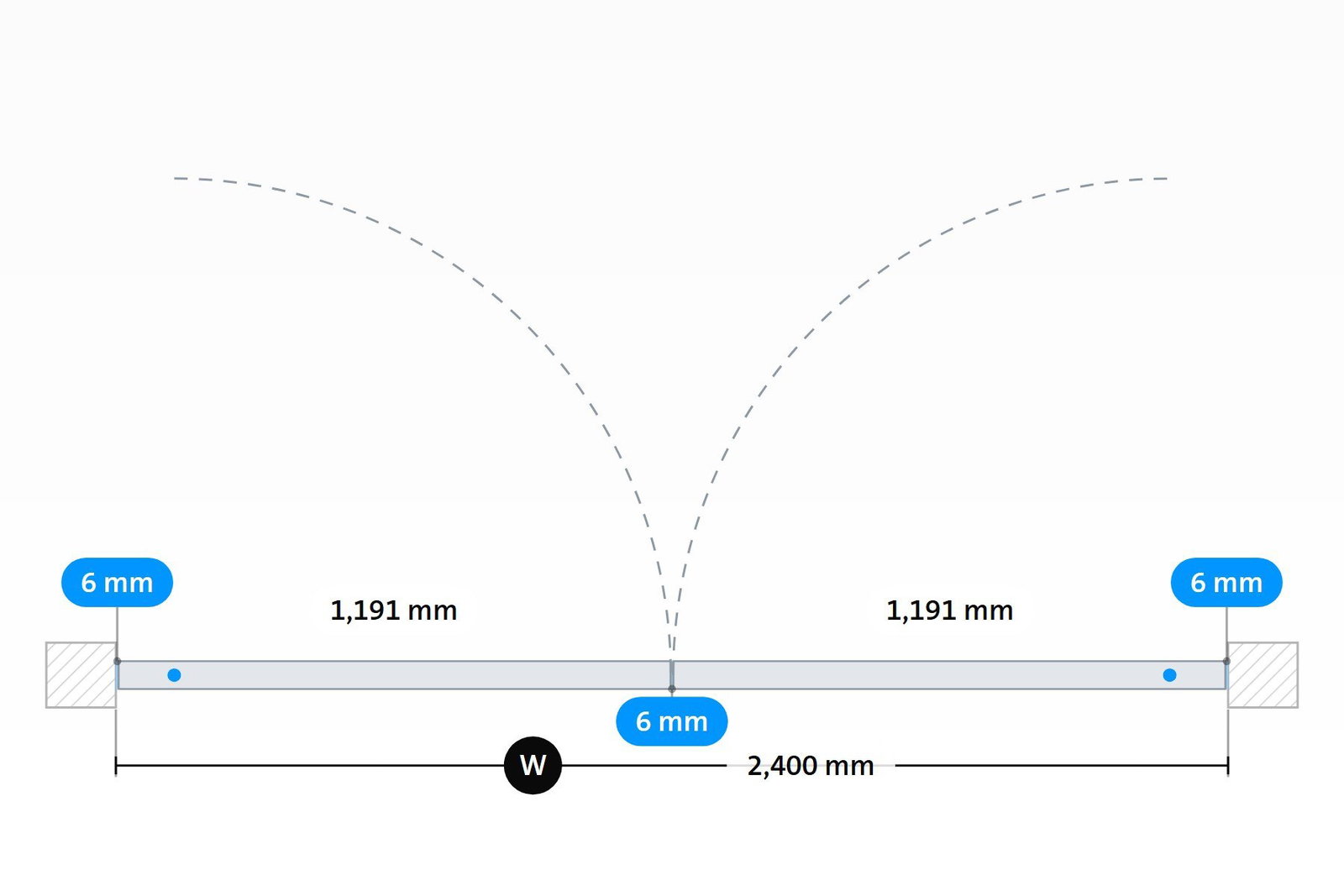

| Dubbele deur, opening van 2.400 mm | |
|---|---|
| Elk deurblad | 1.191 mm |
| Kieren, alle drie | 6 mm |
| Gebruikte maten | Deurbladdikte 60 mm, draaipunt 120 mm |
Voor fabricage en montage
- Bevestig de afgewerkte opening en de referentiepunten op de werkplaatstekening voordat het deurblad wordt gemaakt.
- Gebruik de afgewerkte deurbladdikte en het werkelijke randprofiel. Controleer sponningen, afdichtingen en uitstekende details tijdens de hele draaiing.
- Zet de boven- en onderspeun uit vanaf dezelfde draaias, volgens de montage-instructies van het gekozen systeem.
- Een bredere kier corrigeert geen scheefstaande draaias of een vloer die niet waterpas ligt. Een afwijking op de bouwplaats vraagt om een afgesproken detail.
- "Link met deze waarden kopiëren" deelt de invoer tussen werkplaats en bouwplaats. Bewaar het afgesproken resultaat bij de tekeningrevisie.
Vragen over de kieren van taatsdeuren
En de kier boven en onder?
Het resultaat geeft voor de kier boven een bereik van 4 tot 10 mm. De kier onder hangt af van de vloerplaat: 11 mm met de plaat op de vloer, 7 mm met een vloerplaat Flush verzonken in de drempel of vloer. De exacte waarden volgen bij uw configuratie in de FritsJurgens Selector.
Kan dit vertellen waarom een geplaatste deur schuurt?
Het laat zien welke kieren de ingevoerde maten nodig hebben, zodat u ze kunt vergelijken met de kieren van de geplaatste deur. Schuren kan ook komen door de werkelijke opening, de uitlijning van de draaias, een vloer die niet waterpas ligt, afdichtingen of het deurblad zelf. Vergelijk de deur met de tekening en de afstelinstructies van het gekozen systeem.
Kan ik de deurbladbreedte berekenen uit mijn opening?
Ja. Voer de afgewerkte openingsbreedte, de deurbladdikte en het draaipunt in, en de calculator geeft de deurbladbreedte en de kieren aan beide zijden.De deurbladhoogte berekent hij niet: neem de openingshoogte en trek de kieren boven en onder van het gekozen systeem eraf.
Kan ik een dubbele taatsdeur berekenen?
Ja. Kies Dubbele deur (twee deurbladen) en voer de hele opening in. De calculator geeft twee gelijke deurbladen met alle drie de kieren gelijk, en elk deurblad krijgt dezelfde set.System One is niet beschikbaar voor dubbele deuren. Deurbladen met een sponning sluiten in een vaste volgorde; stuur ons een tekening, dan adviseren wij u.
Mag ik de ruwe opening gebruiken?
Nee. Gebruik de afgewerkte vrije opening waarin het deurblad draait, van kozijn tot kozijn. Bij een constructieve opening moeten het kozijn, de bekleding en de afwerking nog komen.
Voer ik bij een dubbele deur één deurblad of de hele opening in?
Gaat u uit van de opening, voer dan de hele opening in, van kozijn tot kozijn, en de calculator geeft de breedte van elk deurblad. Gaat u uit van een deurblad, voer dan de breedte van één deurblad in en hij geeft de opening die nodig is voor beide.
Waarom zijn beide kieren even breed?
De draaipuntzijde heeft meestal meer ruimte nodig dan de verre zijde. Gelijke zichtbare kieren ogen strakker, dus de calculator zet beide op de bredere en toont in een notitie wat elke zijde minimaal nodig heeft.
Welke kier heeft een taatsdeur nodig?
Daar bestaat geen vast getal voor. De deurbladdikte, het draaipunt, de verschuiving van het draaipunt en de manier waarop de deur draait bepalen samen hoeveel ruimte de hoek aan de draaipuntzijde nodig heeft als de deur draait. De calculator berekent dat minimum, telt er een tolerantie van 2 mm bij op en geeft beide zichtbare kieren de bredere waarde.
Werkt het ook met een verschoven draaipunt?
Ja. Open Speciale deuren, voer de verschuiving van het draaipunt in en kies hoe de deur draait. Bij een dubbele deur geldt de verschuiving voor beide deurbladen, gespiegeld. Een dik deurblad met een verschuiving kan brede kieren nodig hebben; heeft uw deur meer nodig dan gebruikelijk, stuur ons dan een tekening.
Zit er een montagetolerantie in het resultaat?
Ja, de tolerantie die bij het resultaat staat, nu 2 mm, zit al in elke kier. Afronden op de dichtstbijzijnde hele millimeter laat er altijd minstens 1,5 mm van over. Tel hem er niet nogmaals bij op en controleer of hij past bij de afgesproken deuropbouw en het montagedetail.
Gerelateerde tools en documentatie
- De Laterale kracht calculator berekent de krachten op de boven- en onderspeun voor hetzelfde deurblad en hetzelfde draaipunt.
- Downloads bevat de technische tekeningen en montage-instructies voor elk FritsJurgens onderdeel.
- De FritsJurgens Selector maakt van uw deureisen een passende set taatsscharnieren, met de exacte kieren boven en onder.
