Guía para fabricantes de puertas de acero: cómo preparar un tubo de 40 x 20 x 2 mm para System One Slim, System Fx Slim y la Bisagra superior Slim, cuánto puede pesar la puerta, qué holguras hay que dejar y qué kit pedir.
Con perfiles finos de acero se fabrican hoy puertas interiores casi enteramente de vidrio, del suelo al techo, con el marco reducido al mínimo. En un marco tan estrecho no cabe un herraje pivotante convencional. Para estos perfiles, FritsJurgens ha desarrollado System One Slim, System Fx Slim y la Bisagra superior Slim. Las bisagras inferiores y la superior miden 18 mm de alto y quedan ocultas dentro del tubo.
Este artículo está pensado para el fabricante de puertas de acero. En él se explica qué perfil necesita, cómo prepararlo en el taller y cómo montar las bisagras, y también cuánto puede pesar la puerta, qué holguras debe dejar y qué kits hay disponibles. Todos los datos técnicos proceden de los manuales Slim de preparación del perfil y montaje.
Un perfil tubular cerrado de al menos 40 x 20 mm
Las bisagras Slim necesitan un perfil tubular cerrado de 40 x 20 mm como mínimo, con pared de 2 mm de espesor, lo que deja una sección interior de 36 x 16 mm. En acero, el tubo de 40 x 20 x 2 mm es una medida comercial habitual y pesa 1,76 kg por metro. Se trata de un perfil hueco soldado y conformado en frío según EN 10219, por ejemplo de acero S235JR.
El perfil tiene que ser cerrado. No sirven los perfiles abiertos en U ni los perfiles complejos con rotura de puente térmico.
Preparación del perfil

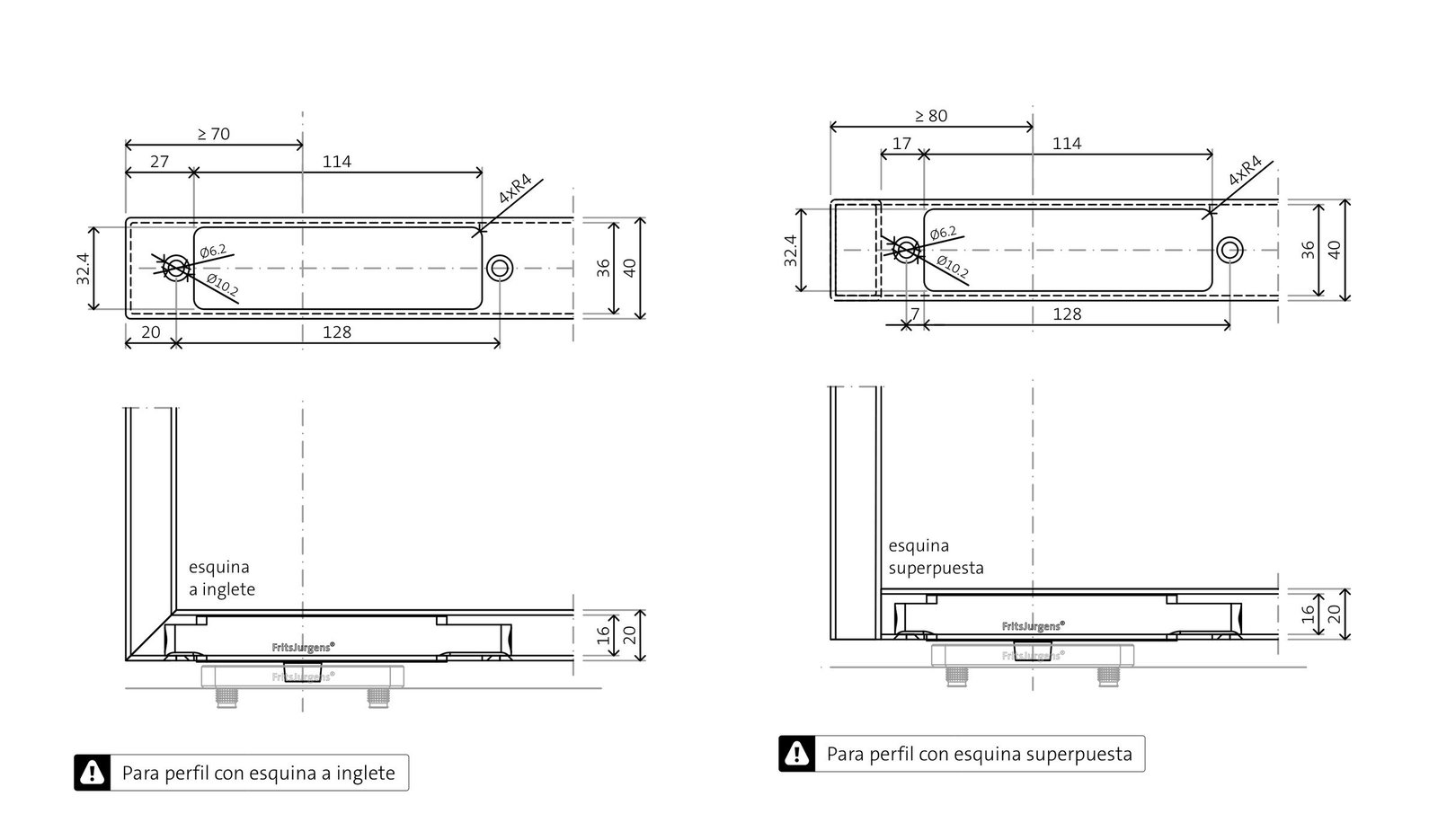

El travesaño superior y el inferior de la hoja llevan el mismo mecanizado, siempre en la cara de 40 mm del tubo:
una abertura de 114 x 32,4 mm con radios R4 en las cuatro esquinas;
dos taladros de Ø6,2 mm avellanados a Ø10,2 mm, con 128 mm entre centros.
La posición del eje de pivote depende de cómo se resuelva la esquina del marco. Si el perfil tiene esquina a inglete, el eje debe quedar como mínimo a 70 mm del extremo del perfil; si tiene esquina superpuesta, como mínimo a 80 mm.
En la página de cada producto encontrará el plano 2D (DWG) y el modelo 3D (STEP) para trabajar en CAD y CAM, junto con el manual completo de preparación del perfil y montaje.
Montaje en seis pasos
Con ProfileFit, la bisagra se monta directamente dentro del perfil, sin adaptadores ni piezas adicionales. Los pasos son los mismos para las dos bisagras inferiores y para la Bisagra superior Slim:
Realice la abertura en la posición de la bisagra.
Introduzca el cuerpo de la bisagra en la abertura, con el lado largo por delante.
Baje el cuerpo hasta que quede plano dentro del perfil.
Desplace la bisagra dentro del perfil hasta que quede alineada con los taladros.
Coloque los dos tornillos avellanados M6.
Apriete los dos tornillos a 8 Nm y compruebe que la bisagra queda bien sujeta.
En este vídeo se ve el montaje con ProfileFit paso a paso.
Peso y anchura de la puerta
Las dos bisagras inferiores son de Clase C. El peso máximo de la puerta depende de su anchura: cuanto más se aleja del eje de pivote el borde opuesto, menos puede pesar la puerta. Por cada 100 mm más de distancia, el peso máximo baja 10 kg.
Peso máximo de la puerta según la distancia entre el eje de pivote y el borde opuesto:
De 400 a 499 mm: 209 kg
De 600 a 699 mm: 189 kg
De 800 a 899 mm: 169 kg
De 1.000 a 1.099 mm: 149 kg
De 1.200 a 1.299 mm: 129 kg
De 1.500 a 1.599 mm: 99 kg
De 2.000 a 2.099 mm: 49 kg
De 2.200 a 2.299 mm: 29 kg
Por ejemplo, en una puerta de 1.000 mm de ancho con el eje de pivote a 70 mm, el borde opuesto queda a 930 mm del eje, de modo que la puerta puede pesar hasta 159 kg. Si la hoja mide 1.000 x 2.600 mm y el marco perimetral es de tubo de 40 x 20 x 2 mm, necesitará 7,2 m de tubo, que pesan unos 13 kg. La mayor parte del peso restante corresponde al vidrio. Con la calculadora de peso del FritsJurgens Selector puede obtener el peso total de la puerta; el Selector le indica además la clase definitiva, que también depende de la anchura.
Holguras alrededor de la puerta
Deje una holgura superior de 4 a 10 mm para que el pasador de la Bisagra superior Slim quede bien introducido en la placa de techo. El asentamiento del suelo o la flecha del techo pueden modificar esa holgura; téngalos en cuenta para que se mantenga entre 4 y 10 mm. Con cualquiera de las dos bisagras inferiores, la holgura inferior es de 11 mm.
En el lado del pivote, la holgura depende del espesor de la puerta y de la posición del eje. Con una puerta de 40 mm de espesor y el eje a 70 mm, es de 5 mm; con el eje a 100 mm, de 4 mm; a 250 mm, de 3 mm, y a partir de 500 mm, de 2 mm. El Gap Calculator calcula todas las holguras de su puerta.
Las juntas de estanqueidad, las juntas automáticas y los cerrojos pueden afectar al tramo final del cierre. Téngalos en cuenta desde el diseño de la puerta.
Movimiento libre o posiciones de retención
La elección de la bisagra inferior depende de si la puerta tiene que quedarse abierta en una posición determinada.
System One Slim gira libremente 360° y no tiene posiciones de retención. La puerta se queda donde usted la deja.
System Fx Slim tiene posiciones de retención a 0°, 90°, 180° y 270°, con una fuerza de retención suave, y entre ellas la puerta gira libremente. Cuando la puerta llega a menos de 10° de una posición de retención, la bisagra la atrae hacia esa posición. Es el primer y único sistema pivotante con posiciones de retención que mide solo 18 mm de alto.
Ninguna de las dos tiene cierre automático: la puerta se abre y se cierra a mano. Las dos sirven para puertas de doble acción, para puertas de un solo sentido, que cierran contra un tope como el marco, y para puertas con giro completo de 360°. Para paredes pivotantes y separadores de ambientes, elija System Fx Slim y coloque una manilla bien visible.
Placa de pavimento y placa de techo
El kit System One Slim incluye la placa de pavimento rectangular no ajustable, y el kit System Fx Slim, la placa de pavimento rectangular con ajuste radial de +2,5° a -2,5°. Las dos placas de pavimento y la placa de techo están disponibles en acero inoxidable y en negro.
La placa de pavimento y la placa de techo se fijan con adhesivo. Desengrase cada placa y aplique un cordón de adhesivo de 1 mm aproximadamente. Utilice el adhesivo FritsJurgens suministrado o un adhesivo de polímero MS de elasticidad permanente; no utilice ningún otro.
Cuatro kits completos
Los productos Slim se venden únicamente como kits completos. Cada kit se entrega en una sola caja e incluye la bisagra inferior, la Bisagra superior Slim, la placa de pavimento, la placa de techo y el material de montaje. Hay cuatro kits:
System One Slim en acero inoxidable (ST.One.SL.C.SN.SS)
System One Slim en negro (ST.One.SL.C.SN.BK)
System Fx Slim en acero inoxidable (ST.Fx.SL.C.S.SS)
System Fx Slim en negro (ST.Fx.SL.C.S.BK)
Las bisagras no necesitan mantenimiento ni lubricación. Límpielas con un paño húmedo y jabón neutro, nunca con productos de limpieza agresivos, que pueden provocar corrosión.
Puertas de más de 209 kg
Para puertas de más de 209 kg, y hasta 500 kg, utilice el System One estándar con la Bisagra superior Reversed. Esta bisagra superior se instala en el techo, no dentro del perfil con ProfileFit.
Manuales, planos y Selector
Los manuales y los archivos DWG y STEP están en las páginas de System One Slim, System Fx Slim y Bisagra superior Slim. Los tres productos aparecen juntos en FritsJurgens para perfiles mínimos. Para configurar su kit, utilice el FritsJurgens Selector.
