Este guia explica aos fabricantes de portas em aço como preparar um perfil tubular de 40 x 20 x 2 mm para o System One Slim, o System Fx Slim e o Pivot superior Slim, que peso a porta pode ter, que folgas manter e que kit encomendar.
Com perfis finos de aço é possível fazer portas interiores quase só de vidro, do piso ao teto, com o caixilho reduzido ao mínimo. As ferragens pivotantes convencionais não cabem num perfil tão estreito. Foi para estes perfis que a FritsJurgens desenvolveu o System One Slim, o System Fx Slim e o Pivot superior Slim. Tanto o pivô inferior como o pivô superior têm 18 mm de altura e ficam inteiramente dentro do tubo.
Este artigo destina-se aos fabricantes de portas em aço. Explica que perfil é necessário, como prepará-lo na oficina e como montar os pivôs. Trata ainda do peso admissível, das folgas à volta da porta e dos kits disponíveis. Todos os dados de produto provêm dos manuais de preparação do perfil e de montagem dos produtos Slim.
Um tubo fechado com pelo menos 40 x 20 mm
Os pivôs Slim precisam de um perfil tubular fechado com, no mínimo, 40 x 20 mm e 2 mm de espessura de parede, o que deixa uma secção interior de 36 x 16 mm. O tubo de aço de 40 x 20 x 2 mm é uma medida corrente nos armazenistas. Trata-se de um perfil oco estrutural soldado, enformado a frio segundo a EN 10219, por exemplo em aço S235JR. Pesa 1,76 kg por metro.
O perfil tem de ser fechado. Não são adequados os perfis abertos em U nem os perfis complexos com corte térmico.
Preparar o perfil na oficina

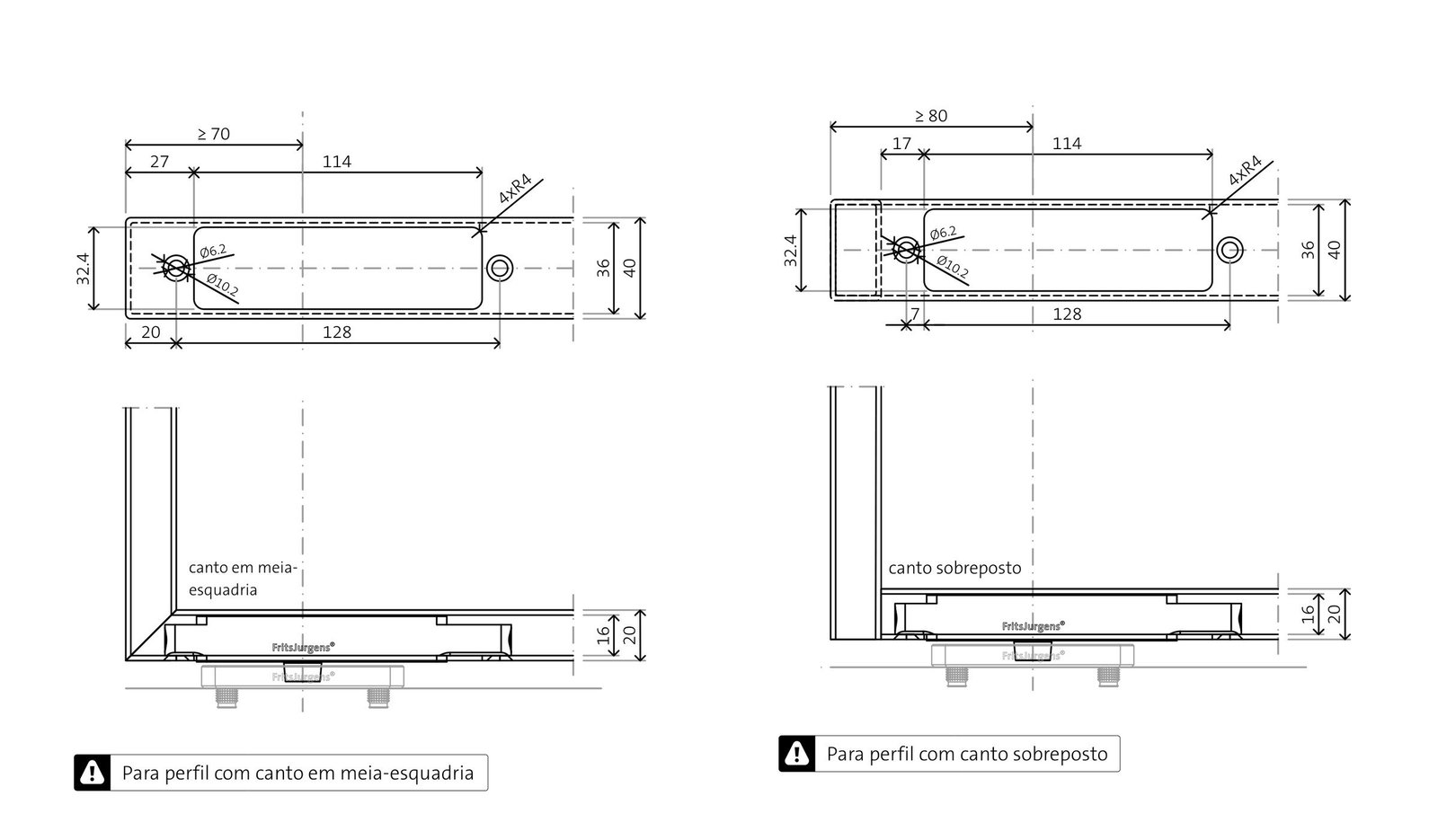

A travessa superior e a travessa inferior da porta levam a mesma preparação, sempre na face de 40 mm do tubo:
um recorte de 114 x 32,4 mm, com raio R4 nos quatro cantos;
dois furos de Ø6,2 mm, escareados a Ø10,2 mm, com 128 mm entre centros.
A distância mínima entre o eixo de rotação e a extremidade do perfil depende da forma como se executa o canto do caixilho: 70 mm num perfil com canto em meia-esquadria e 80 mm num perfil com canto sobreposto.
Em cada página de produto, pode descarregar o desenho 2D (DWG) e o modelo 3D (STEP) para CAD e CAM, bem como o manual completo de preparação do perfil e de montagem.
Montagem em seis passos
Com o ProfileFit, o pivô entra diretamente no perfil, sem adaptadores nem peças adicionais. Os passos são os mesmos para os dois pivôs inferiores e para o Pivot superior Slim:
Faça o recorte na posição do pivô.
Introduza o corpo do pivô no recorte, começando pelo lado comprido.
Baixe o corpo até ficar assente na horizontal dentro do perfil.
Faça deslizar o pivô até ficar alinhado com os furos dos parafusos.
Coloque os dois parafusos M6 de cabeça escareada.
Aperte os dois parafusos a 8 Nm e verifique se o pivô ficou bem fixo.
No vídeo seguinte, pode ver como se faz a montagem com o ProfileFit.
Peso e largura da porta
Os dois pivôs inferiores são da Classe C. O peso máximo admissível depende da largura da porta: quanto mais afastado estiver o bordo oposto do eixo de rotação, menor é o limite. Por cada 100 mm a mais, o limite desce 10 kg.
O peso máximo varia assim com a distância entre o eixo de rotação e o bordo oposto:
de 400 a 499 mm: até 209 kg
de 600 a 699 mm: até 189 kg
de 800 a 899 mm: até 169 kg
de 1000 a 1099 mm: até 149 kg
de 1200 a 1299 mm: até 129 kg
de 1500 a 1599 mm: até 99 kg
de 2000 a 2099 mm: até 49 kg
de 2200 a 2299 mm: até 29 kg
Tome-se como exemplo uma porta com 1000 mm de largura e o eixo de rotação a 70 mm. O bordo oposto fica a 930 mm do eixo, pelo que a porta pode pesar até 159 kg. Se a porta tiver 2600 mm de altura e um caixilho perimetral em tubo de 40 x 20 x 2 mm, são necessários 7,2 m de tubo, o que corresponde a cerca de 13 kg. A maior parte do restante peso vem do vidro. A calculadora do peso da porta, no FritsJurgens Selector, faz as contas, e o Selector indica a classe definitiva para a sua porta.
Folgas à volta da porta
Mantenha uma folga superior de 4 a 10 mm, para que o pino do Pivot superior Slim encaixe o suficiente na placa de teto. O abatimento do piso e a flexão do teto alteram esta folga. Tenha-os em conta, para que a folga superior se mantenha entre 4 e 10 mm. A folga inferior é de 11 mm.
No lado do pivô, a folga depende da espessura da porta e da posição do eixo de rotação. Numa porta com 40 mm de espessura, é de 5 mm com o eixo a 70 mm, de 4 mm a 100 mm, de 3 mm a 250 mm e de 2 mm a partir de 500 mm. O Gap Calculator calcula todas as folgas da sua porta.
Os vedantes, os vedantes automáticos e os trincos podem afetar a fase final do fecho. Tenha-os em consideração ao especificar a porta.
Oscilação livre ou posições de repouso
A escolha entre os dois pivôs inferiores depende de a porta ter ou não de ficar aberta numa determinada posição.
O System One Slim oscila livremente em 360°, sem posições de repouso. A porta fica onde a deixar.
O System Fx Slim retém a porta a 0°, 90°, 180° e 270° com uma força de retenção suave e oscila livremente entre essas posições. A menos de 10° de uma posição de repouso, a porta é puxada para essa posição. É o primeiro e único sistema com posições de repouso em apenas 18 mm de altura.
Ambos são de acionamento manual e nenhum tem fecho automático. Podem ser utilizados numa porta de dupla ação, numa porta de ação simples que fecha contra um batente, como o aro, ou numa porta giratória. Para paredes pivotantes e divisórias, utilize o System Fx Slim e instale um puxador bem visível.
Placa de piso e placa de teto
O System One Slim leva a placa de piso retangular, não ajustável. O System Fx Slim leva a placa de piso retangular com ajuste radial de +2,5° a -2,5°. As duas placas de piso e a placa de teto estão disponíveis em aço inoxidável e em preto.
A placa de piso e a placa de teto são coladas. Desengordure cada placa e aplique um cordão de cola de cerca de 1 mm. Utilize a cola FritsJurgens fornecida ou uma cola de polímero MS de elasticidade permanente. Outras colas não são adequadas.
Quatro kits completos
Os produtos Slim só são vendidos em kit completo. Cada kit vem numa única caixa e inclui o pivô inferior, o Pivot superior Slim, a placa de piso, a placa de teto e o material de montagem. Há quatro kits:
System One Slim em aço inoxidável (ST.One.SL.C.SN.SS)
System One Slim em preto (ST.One.SL.C.SN.BK)
System Fx Slim em aço inoxidável (ST.Fx.SL.C.S.SS)
System Fx Slim em preto (ST.Fx.SL.C.S.BK)
Os pivôs não precisam de manutenção nem de lubrificação. Limpe-os com um pano húmido e sabão neutro. Não utilize produtos de limpeza agressivos, pois podem causar corrosão.
Portas com mais de 209 kg
Para portas com mais de 209 kg, utilize o System One normal com o Pivot superior Reversed. Esta combinação suporta portas até 500 kg. O Pivot superior Reversed é montado no teto, e não no perfil com o ProfileFit.
Manuais, desenhos e o Selector
O manual, o ficheiro DWG e o ficheiro STEP encontram-se nas páginas do System One Slim, do System Fx Slim e do Pivot superior Slim. Os três produtos estão reunidos na página FritsJurgens para perfis mínimos. Para compor o seu kit, utilize o FritsJurgens Selector.
