Les fabricants de portes en acier et les métalliers trouveront ici la préparation d’un tube de 40 x 20 x 2 mm pour System One Slim, System Fx Slim et le Pivot supérieur Slim, le poids admissible selon la largeur de la porte, les jeux à respecter et les kits à commander.
Les profilés acier fins ont changé l’allure des portes intérieures : du verre du sol au plafond, des perspectives dégagées, un cadre réduit au strict minimum. Dans un profilé aussi étroit, une ferrure pivotante classique ne trouve pas sa place. FritsJurgens a donc conçu System One Slim, System Fx Slim et le Pivot supérieur Slim. Le pivot inférieur et le pivot supérieur font tous deux 18 mm de haut et se logent entièrement dans le tube.
Cet article s’adresse aux fabricants de portes en acier et aux métalliers. Il présente le profilé à utiliser, sa préparation en atelier et le montage des pivots, puis le poids admissible, les jeux autour de la porte et les kits disponibles. Les données techniques citées sont tirées des manuels Slim de préparation du profilé et de montage.
Un tube fermé d’au moins 40 x 20 mm
Les pivots Slim demandent un profilé tubulaire fermé d’au moins 40 x 20 mm, d’une épaisseur de paroi de 2 mm. La section intérieure mesure alors 36 x 16 mm. En acier, le tube de 40 x 20 x 2 mm est une section courante du commerce : c’est un profil creux soudé, formé à froid selon la norme EN 10219, par exemple en nuance S235JR. Il pèse 1,76 kg par mètre.
Les profilés ouverts en U ne conviennent pas, pas plus que les profilés complexes à rupture de pont thermique.
Préparer le profilé

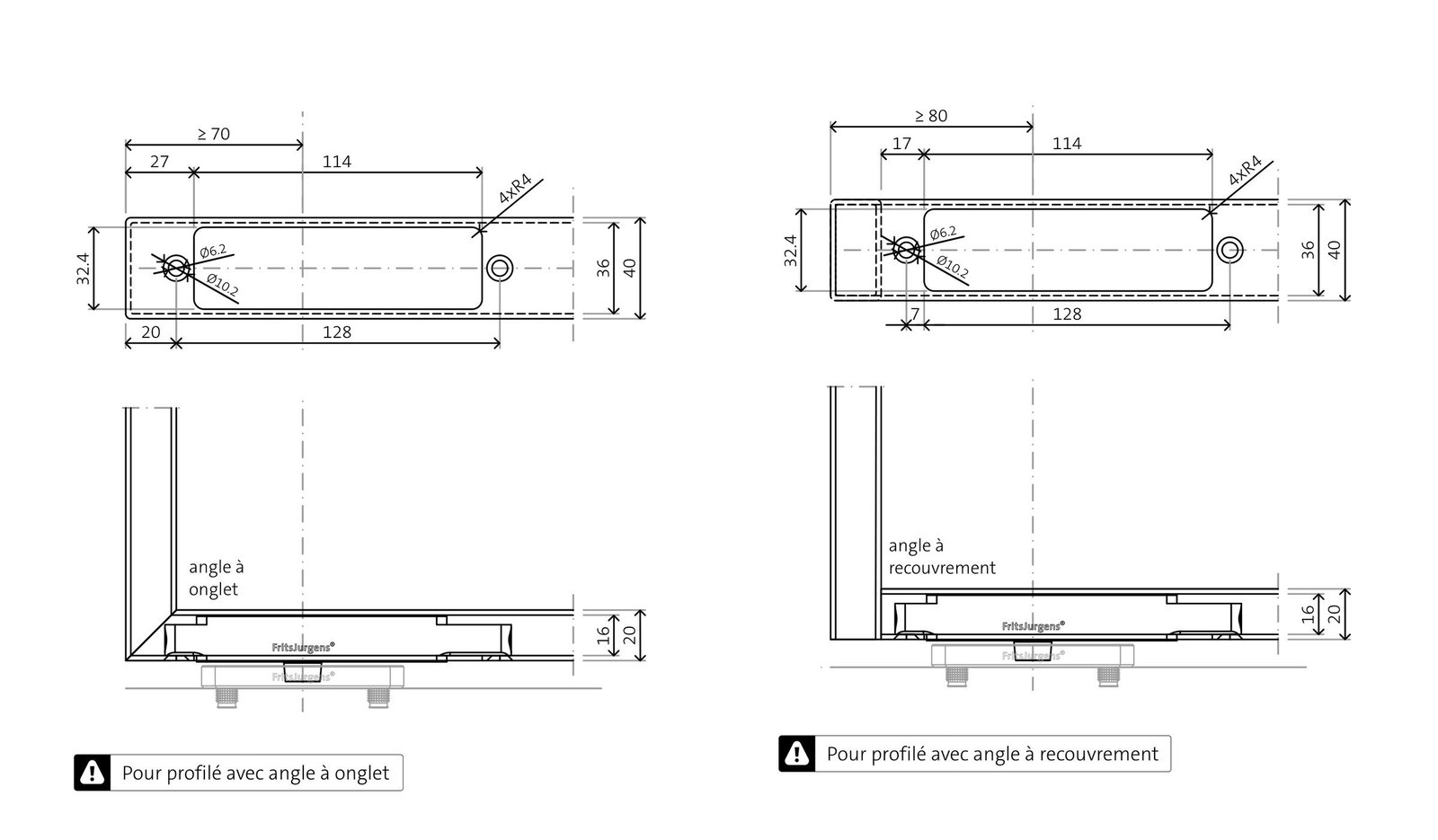

La traverse haute et la traverse basse de la porte reçoivent la même préparation, toujours sur la face de 40 mm du tube :
une découpe de 114 x 32,4 mm, avec quatre angles arrondis R4 ;
deux trous de Ø6,2 mm avec fraisure Ø10,2 mm, à 128 mm d’entraxe.
La position de l’axe du pivot dépend de l’assemblage d’angle du cadre. Avec un angle à onglet, l’axe se trouve à 70 mm minimum de l’extrémité du profilé ; avec un angle à recouvrement, à 80 mm minimum.
Chaque page produit propose le dessin 2D (DWG) et le modèle 3D (STEP) pour vos logiciels de CAO et de FAO, ainsi que le manuel complet de préparation du profilé et de montage.
Le montage en six étapes
Avec ProfileFit, le pivot se monte directement dans le profilé, sans adaptateur ni pièce supplémentaire. Les étapes sont les mêmes pour les deux pivots inférieurs et pour le Pivot supérieur Slim :
Réaliser la découpe à l’emplacement du pivot.
Engager le boîtier du pivot dans la découpe par son grand côté.
Abaisser le boîtier à plat dans le profilé.
Faire coulisser le pivot jusqu’à ce qu’il soit aligné sur les trous de fixation.
Mettre en place deux vis M6 à tête fraisée.
Serrer les deux vis à 8 Nm et vérifier que le pivot est bien fixé.
La vidéo ci-dessous montre le montage avec ProfileFit.
Poids et largeur de la porte
Les deux pivots inférieurs relèvent de la Classe C. Le poids admissible dépend de la largeur de la porte : plus son bord opposé est éloigné de l’axe du pivot, plus la limite est basse. Chaque tranche de 100 mm supplémentaire réduit le poids admissible de 10 kg.
Le poids admissible varie ainsi selon la distance entre l’axe du pivot et le bord opposé :
de 400 à 499 mm : 209 kg
de 600 à 699 mm : 189 kg
de 800 à 899 mm : 169 kg
de 1 000 à 1 099 mm : 149 kg
de 1 200 à 1 299 mm : 129 kg
de 1 500 à 1 599 mm : 99 kg
de 2 000 à 2 099 mm : 49 kg
de 2 200 à 2 299 mm : 29 kg
Prenons une porte de 1 000 mm de large, avec l’axe du pivot à 70 mm. Son bord opposé se trouve à 930 mm de l’axe : la porte peut donc peser jusqu’à 159 kg. Si elle fait 2 600 mm de haut et que son cadre est réalisé en tube de 40 x 20 x 2 mm sur tout le pourtour, il faut 7,2 m de tube, soit environ 13 kg. Le reste du poids vient pour l’essentiel du vitrage. Le calcul du poids intégré au FritsJurgens Selector additionne l’ensemble et indique la classe qui s’applique à votre porte.
Les jeux autour de la porte
Prévoyez un jeu supérieur de 4 à 10 mm pour que la tige du Pivot supérieur Slim reste suffisamment engagée dans la plaque de plafond. Un sol qui s’affaisse ou un plafond qui fléchit modifie ce jeu : tenez-en compte pour qu’il reste compris entre 4 et 10 mm. Le jeu inférieur est de 11 mm, quel que soit le pivot inférieur choisi.
Côté pivot, le jeu dépend de l’épaisseur de la porte et de la position de l’axe. Pour une porte de 40 mm d’épaisseur, il est de 5 mm avec l’axe à 70 mm, de 4 mm à 100 mm, de 3 mm à 250 mm et de 2 mm à partir de 500 mm. Le Gap Calculator calcule tous les jeux de votre porte.
Les joints d’étanchéité, les plinthes automatiques et les pênes peuvent influer sur la fermeture de la porte en fin de course. Prenez-les en compte dès la conception de la porte.
Fonction débrayée ou positions de maintien
Le choix du pivot inférieur dépend d’une seule question : la porte doit-elle pouvoir rester ouverte dans une position donnée ?
System One Slim tourne librement sur 360°, sans position de maintien. La porte reste là où vous la laissez.
System Fx Slim maintient la porte à 0°, 90°, 180° et 270° avec une force de maintien douce, et la laisse tourner librement entre ces positions. À moins de 10° d’une position de maintien, la porte est attirée vers celle-ci. C’est le premier système à positions de maintien, et le seul, à ne mesurer que 18 mm de haut.
Ni l’un ni l’autre n’a de fermeture automatique : la porte s’ouvre et se ferme à la main. Tous deux fonctionnent en double action, en simple action contre une butée, par exemple le dormant, ou en rotation sur 360°. Pour les murs pivotants et les cloisons de séparation, choisissez System Fx Slim et prévoyez une poignée bien visible.
Plaque de sol et plaque de plafond
System One Slim est livré avec la plaque de sol rectangulaire non réglable, System Fx Slim avec la plaque de sol rectangulaire à réglage radial de +2,5° à -2,5°. Les deux plaques de sol et la plaque de plafond sont disponibles en acier inoxydable et en noir.
La plaque de sol et la plaque de plafond se fixent par collage. Dégraissez les plaques, puis appliquez un cordon de colle d’environ 1 mm. Utilisez exclusivement la colle FritsJurgens fournie ou une colle MS polymère à élasticité permanente.
Quatre kits complets
Les produits Slim sont vendus uniquement en kits complets. Chaque kit est livré dans une seule boîte et contient le pivot inférieur, le Pivot supérieur Slim, la plaque de sol, la plaque de plafond et le matériel de montage. Il existe quatre kits :
ST.One.SL.C.SN.SS : System One Slim, acier inoxydable
ST.One.SL.C.SN.BK : System One Slim, noir
ST.Fx.SL.C.S.SS : System Fx Slim, acier inoxydable
ST.Fx.SL.C.S.BK : System Fx Slim, noir
Les pivots ne demandent ni entretien ni lubrification. Nettoyez-les avec un chiffon humide et du savon doux, jamais avec des produits de nettoyage agressifs, qui peuvent provoquer de la corrosion.
Au-delà de 209 kg
Pour les portes de plus de 209 kg, jusqu’à 500 kg, utilisez le System One standard avec le Pivot supérieur Reversed. Ce pivot supérieur se monte dans le plafond, et non dans le profilé avec ProfileFit.
Manuels, dessins et Selector
Les manuels et les fichiers DWG et STEP se trouvent sur les pages System One Slim, System Fx Slim et Pivot supérieur Slim. La page FritsJurgens pour profils minimaux réunit les trois produits. Pour choisir votre kit, utilisez le FritsJurgens Selector.
