So bereiten Sie als Hersteller von Stahltüren ein Kastenprofil 40 x 20 x 2 mm für System One Slim, System Fx Slim und Oberer Pivot Slim vor. Außerdem erfahren Sie, wie schwer die Tür sein darf, welche Abstände gelten und welches Set Sie brauchen.
Mit schmalen Stahlprofilen lassen sich Innentüren bauen, bei denen das Glas vom Boden bis zur Decke reicht und der Rahmen auf das Nötigste reduziert ist. Herkömmliche Pivotbeschläge passen dort nicht hinein. Für solche Profile hat FritsJurgens zwei untere Pivots entwickelt, System One Slim und System Fx Slim. Oben sitzt in beiden Fällen Oberer Pivot Slim. Alle drei sind 18 mm hoch und verschwinden vollständig im Rohr.
Dieser Beitrag richtet sich an Metallbaubetriebe und Hersteller von Stahltüren. Sie erfahren, welches Profil Sie brauchen, wie Sie es in der Werkstatt vorbereiten und wie Sie die Pivots montieren. Danach geht es um das zulässige Türgewicht, um Abstände und Fugen sowie um die verfügbaren Sets. Alle Produktdaten stammen aus den Profilvorbereitungs- und Montageanleitungen der Slim-Produkte.
Ein geschlossenes Profil ab 40 x 20 mm
Die Slim-Pivots brauchen ein geschlossenes Kastenprofil von mindestens 40 x 20 mm mit 2 mm Wandstärke. Das lichte Innenmaß beträgt dann 36 x 16 mm. Ein Rohr 40 x 20 x 2 mm ist im Stahlhandel gängige Lagerware. Es wird als kaltgefertigtes, geschweißtes Hohlprofil nach EN 10219 angeboten, zum Beispiel aus S235JR, und wiegt 1,76 kg je Meter.
Das Profil muss geschlossen sein. Offene U-Profile sind nicht geeignet, ebenso wenig komplexe, thermisch getrennte Profile.
Das Profil vorbereiten

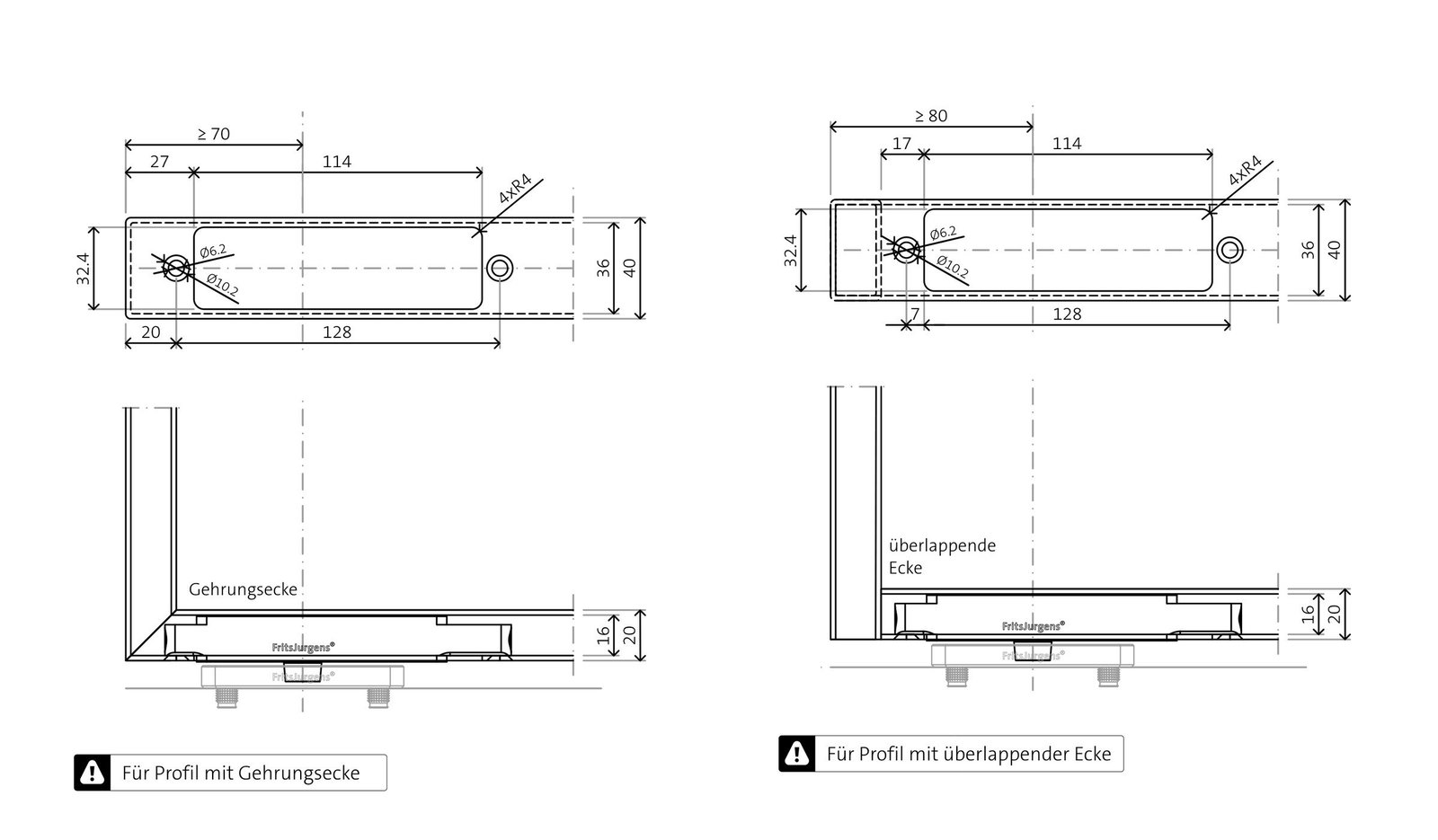

Der obere und der untere Rahmenschenkel der Tür werden auf dieselbe Weise bearbeitet, jeweils in der 40 mm breiten Seite des Profils:
ein Ausschnitt 114 x 32,4 mm mit vier Eckradien R4
zwei Bohrungen Ø6,2 mm, auf Ø10,2 mm angesenkt, mit 128 mm Mittenabstand
Wo der Drehpunkt liegen darf, hängt von der Eckverbindung des Rahmens ab. Bei einem Profil mit Gehrungsecke muss er mindestens 70 mm vom Profilende entfernt sein, bei einem Profil mit überlappender Ecke mindestens 80 mm.
Auf jeder Produktseite finden Sie die 2D-Zeichnung (DWG) und die 3D-Zeichnung (STEP) zur Übernahme in Ihr CAD- und CAM-System, dazu die vollständige Profilvorbereitungs- und Montageanleitung.
Montage in sechs Schritten
Mit ProfileFit setzen Sie den Pivot direkt in das Profil ein, ohne Adapter und ohne zusätzliche Teile. Beide unteren Pivots und Oberer Pivot Slim werden in denselben Schritten montiert:
Stellen Sie den Ausschnitt am Drehpunkt her.
Führen Sie das Gehäuse des Pivots mit der langen Seite voran in den Ausschnitt ein.
Senken Sie das Gehäuse flach in das Profil ab.
Verschieben Sie den Pivot im Profil, bis er mit den Bohrungen fluchtet.
Setzen Sie zwei M6-Senkschrauben ein.
Ziehen Sie beide Schrauben mit 8 Nm an und prüfen Sie, ob der Pivot fest sitzt.
Wie die Montage mit ProfileFit abläuft, zeigt das Video.
Türgewicht und Türbreite
Beide unteren Pivots gehören zur Klasse C. Wie schwer die Tür innerhalb dieser Klasse sein darf, hängt von ihrer Breite ab. Je weiter die gegenüberliegende Türkante vom Drehpunkt entfernt ist, desto geringer ist das zulässige Türgewicht. Pro 100 mm mehr Abstand sinkt es um 10 kg.
Je nach Abstand vom Drehpunkt zur gegenüberliegenden Türkante gilt zum Beispiel:
400 bis 499 mm: maximal 209 kg
600 bis 699 mm: maximal 189 kg
800 bis 899 mm: maximal 169 kg
1.000 bis 1.099 mm: maximal 149 kg
1.200 bis 1.299 mm: maximal 129 kg
1.500 bis 1.599 mm: maximal 99 kg
2.000 bis 2.099 mm: maximal 49 kg
2.200 bis 2.299 mm: maximal 29 kg
Angenommen, eine Tür ist 1.000 mm breit und der Drehpunkt liegt bei 70 mm. Dann ist die gegenüberliegende Türkante 930 mm vom Drehpunkt entfernt, und die Tür darf bis zu 159 kg wiegen. Ist sie 2.600 mm hoch und besteht der umlaufende Rahmen aus Rohr 40 x 20 x 2 mm, brauchen Sie 7,2 m Rohr. Das sind rund 13 kg. Den größten Teil des übrigen Gewichts macht das Glas aus. Der FritsJurgens Selector berechnet das Türgewicht für Sie und nennt die maßgebliche Klasse Ihrer Tür.
Abstände und Fugen
Halten Sie oben einen Abstand von 4 bis 10 mm ein, damit der Stift des oberen Pivots ausreichend tief in die Deckenplatte eingreift. Biegt sich der Boden oder die Decke durch, verändert sich dieser Abstand. Berücksichtigen Sie das, damit er auch dann zwischen 4 und 10 mm bleibt. Unten beträgt der Abstand bei beiden unteren Pivots 11 mm.
Auf der Pivotseite hängt die Fuge von der Türstärke und von der Lage des Drehpunkts ab. Bei einer 40 mm starken Tür und einem Drehpunkt bei 70 mm beträgt sie 5 mm. Liegt der Drehpunkt bei 100 mm, sind es 4 mm, bei 250 mm noch 3 mm und ab 500 mm 2 mm. Alle Abstände und Fugen Ihrer Tür berechnet der Gap Calculator.
Zugluftdichtungen, Absenkdichtungen und Schlösser können den letzten Teil der Schließbewegung beeinflussen. Beziehen Sie sie deshalb schon in die Planung der Tür ein.
Freischwingend oder mit Haltepositionen
Welchen unteren Pivot Sie wählen, hängt davon ab, ob die Tür in einer bestimmten Position offen stehen bleiben soll.
System One Slim schwingt frei über 360° und hat keine Haltepositionen. Die Tür bleibt dort stehen, wo Sie sie loslassen.
System Fx Slim hält die Tür bei 0°, 90°, 180° und 270° mit einer sanften Haltekraft, dazwischen schwingt sie frei. Nähert sich die Tür einer Halteposition bis auf 10°, zieht der Pivot sie in diese Position. System Fx Slim ist das erste und einzige Pivotsystem mit Haltepositionen bei nur 18 mm Höhe.
Wie System One Slim ist auch System Fx Slim nicht selbstschließend. Die Tür wird von Hand geöffnet und geschlossen. Beide eignen sich für doppeltwirkende Türen und für Türen, die sich um volle 360° drehen. Ebenso eignen sie sich für Türen mit einfacher Drehrichtung, die gegen einen Anschlag schließen, etwa an der Zarge. Für Pivotwände und Raumteiler verwenden Sie System Fx Slim und montieren dazu einen gut sichtbaren Griff.
Bodenplatte und Deckenplatte
Bei System One Slim ist die rechteckige Bodenplatte nicht justierbar. Die Bodenplatte von System Fx Slim lässt sich radial von +2,5° bis -2,5° justieren. Beide Bodenplatten und die Deckenplatte gibt es in Edelstahl und in Schwarz.
Bodenplatte und Deckenplatte werden eingeklebt. Entfetten Sie dazu die Platte und tragen Sie eine etwa 1 mm dicke Kleberaupe auf. Verwenden Sie ausschließlich den mitgelieferten FritsJurgens-Klebstoff oder einen dauerelastischen MS-Polymer-Klebstoff.
Vier komplette Sets
Die Slim-Produkte werden nur als komplette Sets verkauft, jeweils in einem Karton. Zu jedem Set gehören der untere Pivot und Oberer Pivot Slim, dazu die Bodenplatte, die Deckenplatte und das Montagematerial. Zur Wahl stehen vier Sets:
System One Slim, Edelstahl (ST.One.SL.C.SN.SS)
System One Slim, Schwarz (ST.One.SL.C.SN.BK)
System Fx Slim, Edelstahl (ST.Fx.SL.C.S.SS)
System Fx Slim, Schwarz (ST.Fx.SL.C.S.BK)
Die Pivots sind wartungsfrei und müssen nicht geölt werden. Reinigen Sie sie mit einem feuchten Tuch und milder Seife. Aggressive Reinigungsmittel sind ungeeignet, weil sie Korrosion verursachen können.
Türen über 209 kg
Für Türen über 209 kg verwenden Sie System One in der Standardausführung mit Oberer Pivot Reversed. Diese Kombination trägt Türen bis 500 kg. Oberer Pivot Reversed wird in der Decke montiert, nicht mit ProfileFit im Profil.
Anleitungen, Zeichnungen und der Selector
Die Anleitung, die DWG-Datei und die STEP-Datei finden Sie auf den Seiten zu System One Slim, System Fx Slim und Oberer Pivot Slim. Alle drei Produkte zusammen zeigt die Seite FritsJurgens für minimale Profile. Ihr Set stellen Sie im FritsJurgens Selector zusammen.
