Merkmale
Kompakt und schlank
Mit einer Höhe von 18 mm und einer Breite von 32 mm passt System One in Türen mit schmalem Profil. Es hat keine Haltepositionen und ist nicht selbstschließend. Das hält den Mechanismus einfach und passt zu vielen Türentwürfen.
Freischwingend
Die Tür dreht frei in beide Richtungen. Diese Einfachheit macht System One leicht mit Türrahmen kombinierbar.

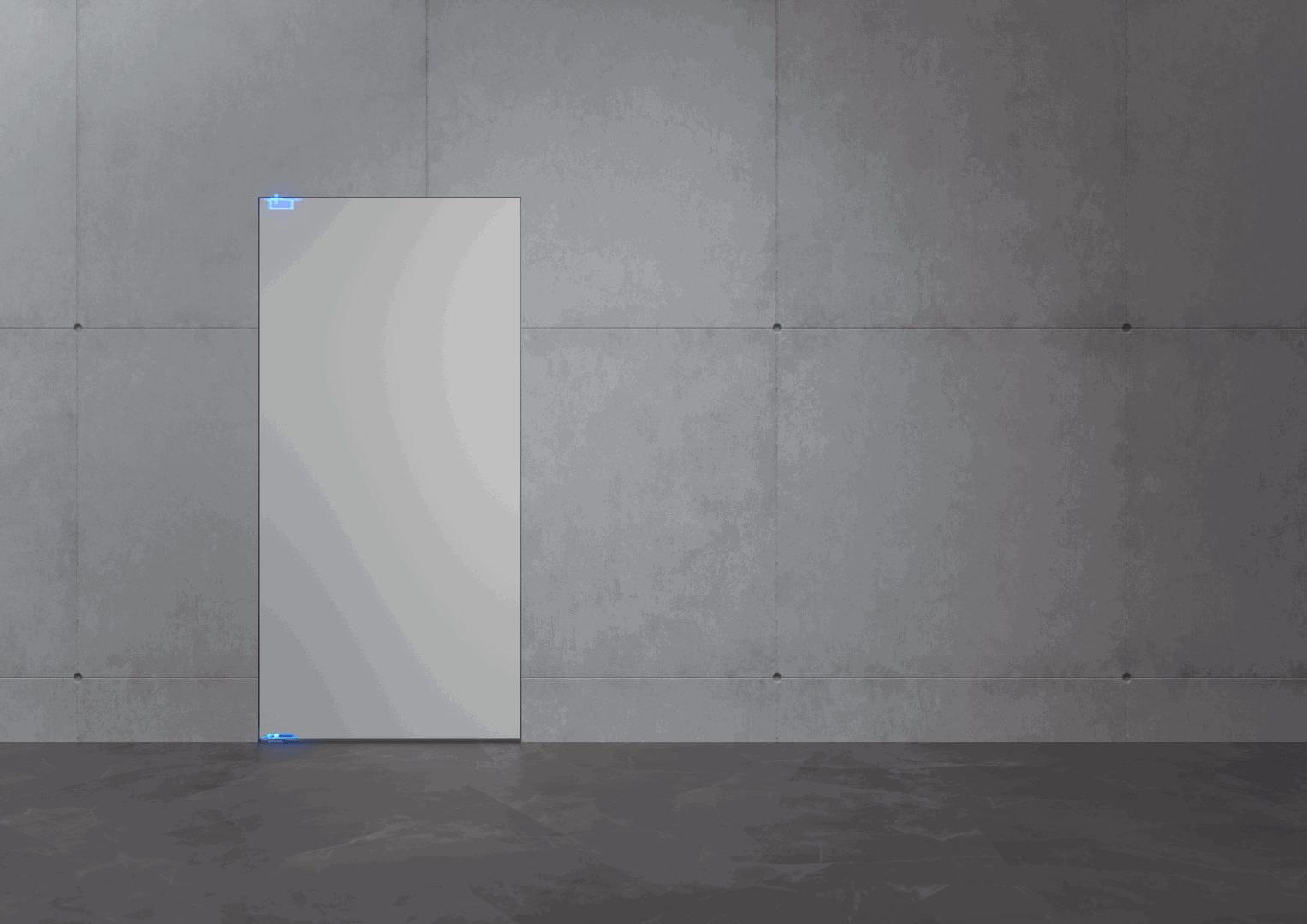

Einfache Drehrichtung, doppeltwirkend und Drehtür
System One dreht frei: in einer Richtung bis 90°, doppeltwirkend bis 180° oder als Drehtür volle 360°.
Was ein System One Set enthält

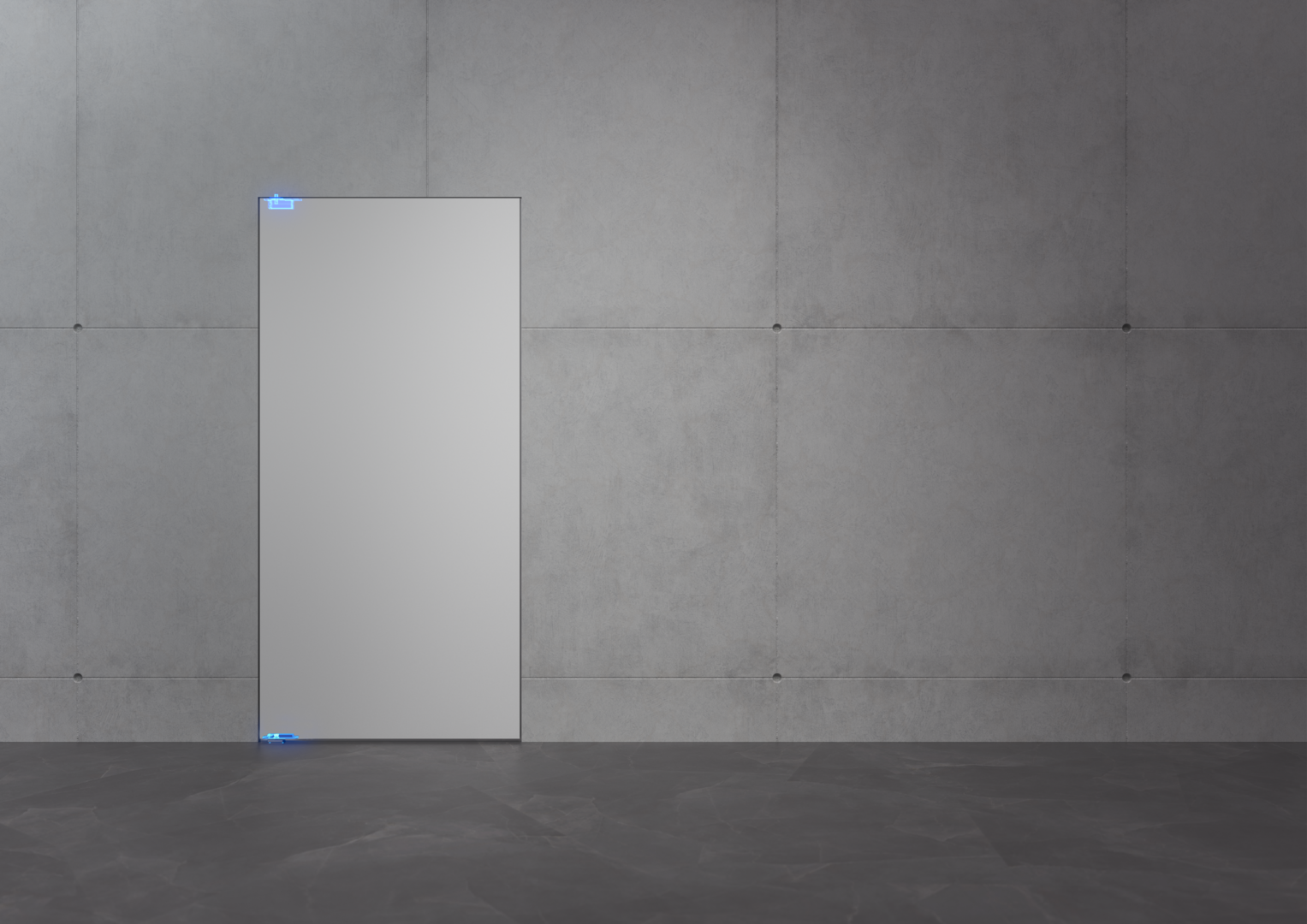

Ein komplettes Set besteht aus vier Teilen. Das Pivotscharnier sitzt in der Tür, die Platten verankern es in Boden und Decke.

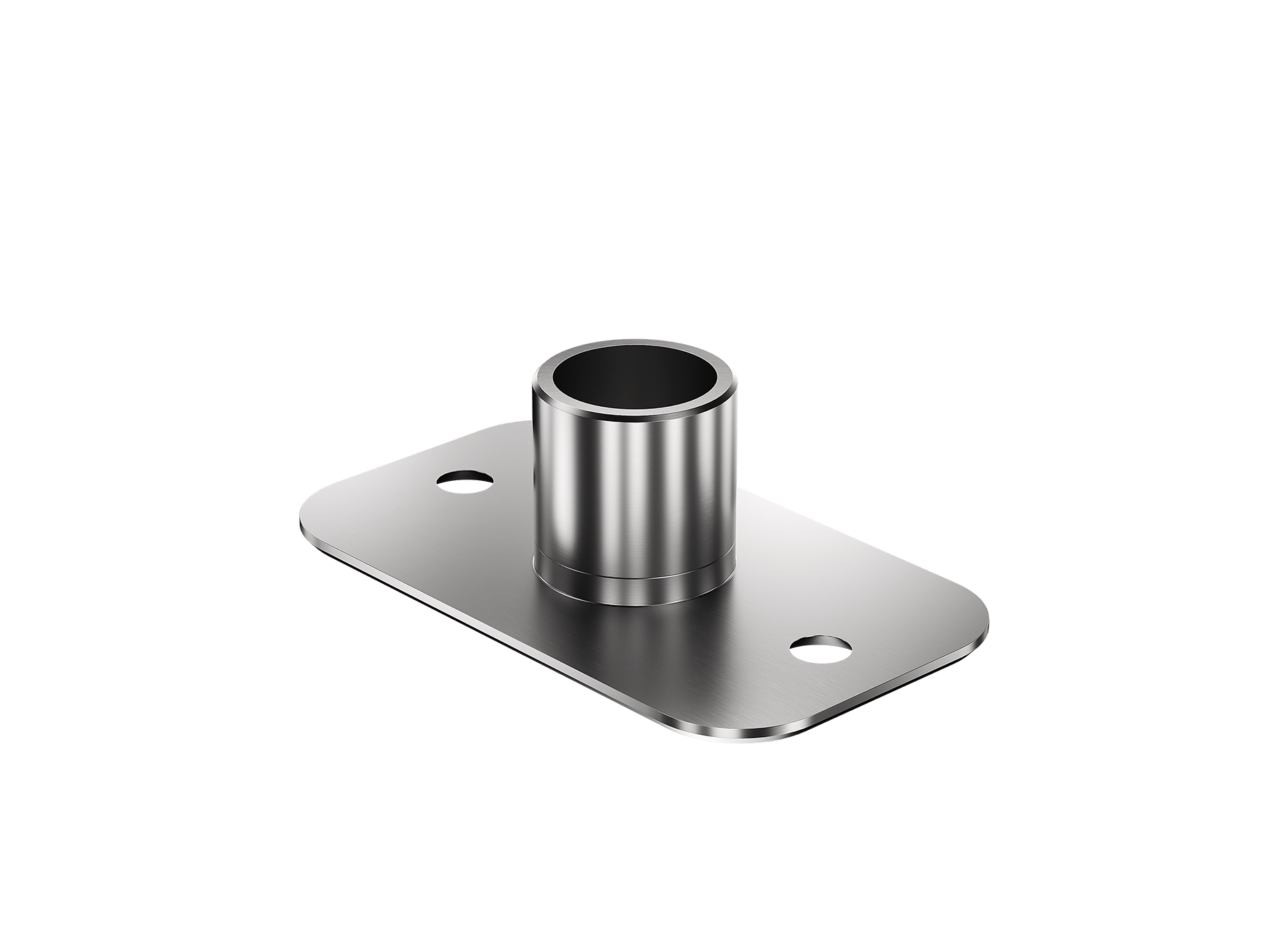

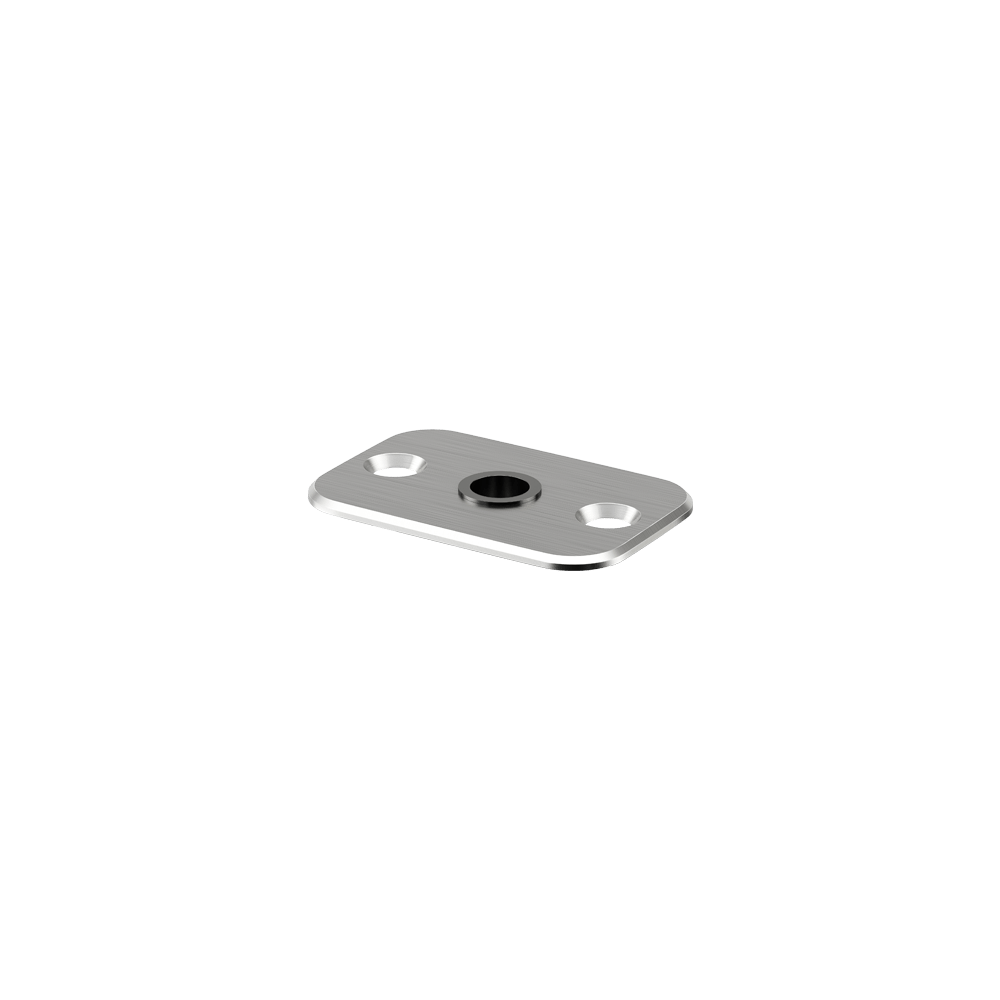

Deckenplatte
Die Deckenplatte wird in die Decke eingebaut und nimmt den Stift des oberen Pivots auf. System One verwendet die Deckenplatte Klasse G: 70 × 40 × 23 mm, für einen Stift von Ø15 mm, in Edelstahl oder Schwarz.

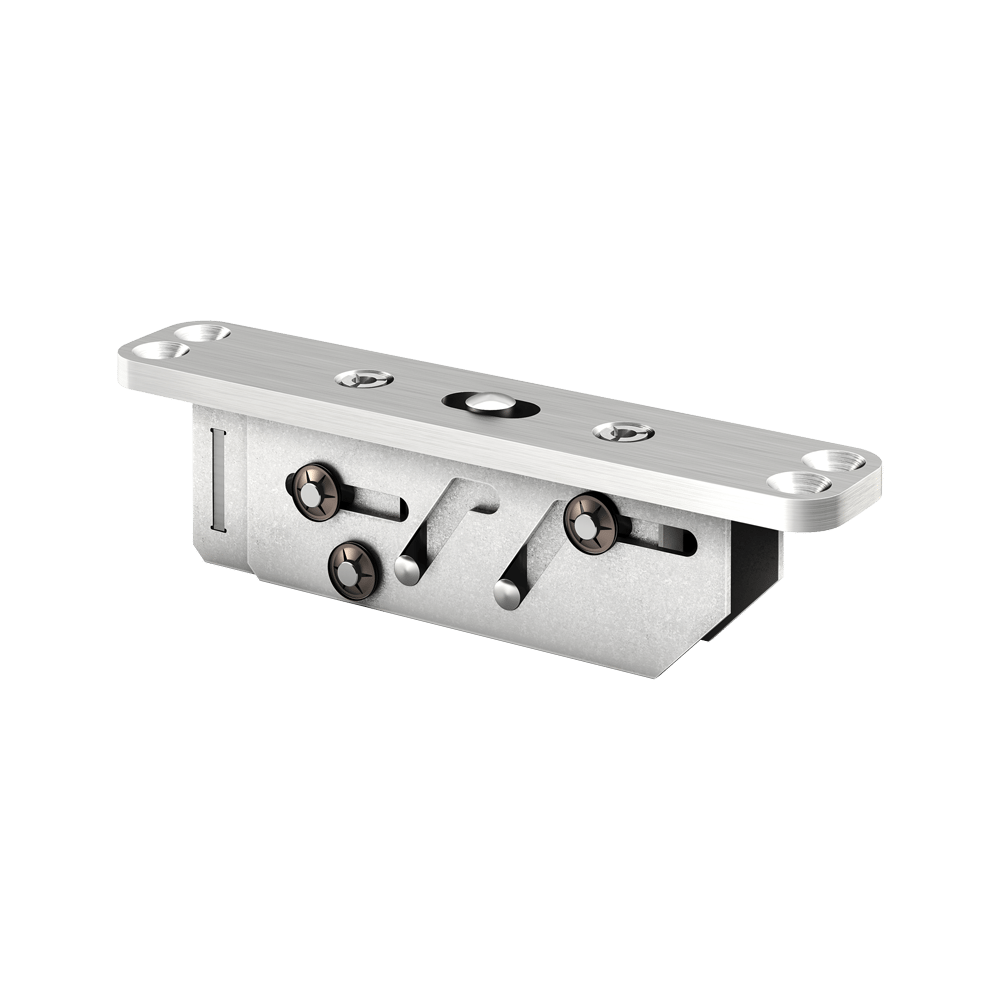

Oberer Pivot
Der obere Pivot wird mit einer Stift-Loch-Verbindung oben in die Tür eingebaut. Er ist 5 mm nach links und 5 mm nach rechts justierbar und hat eine Kabeldurchführung von Ø7,5 mm. System One 70 mm wird mit dem oberen Pivot 70 mm Klasse G kombiniert oder mit dem oberen Pivot Reversed, der mit dem Receiver im oberen Türrahmen eingebaut wird. Die 40-mm-Ausführung wird mit dem oberen Pivot 40 mm Klasse G kombiniert.

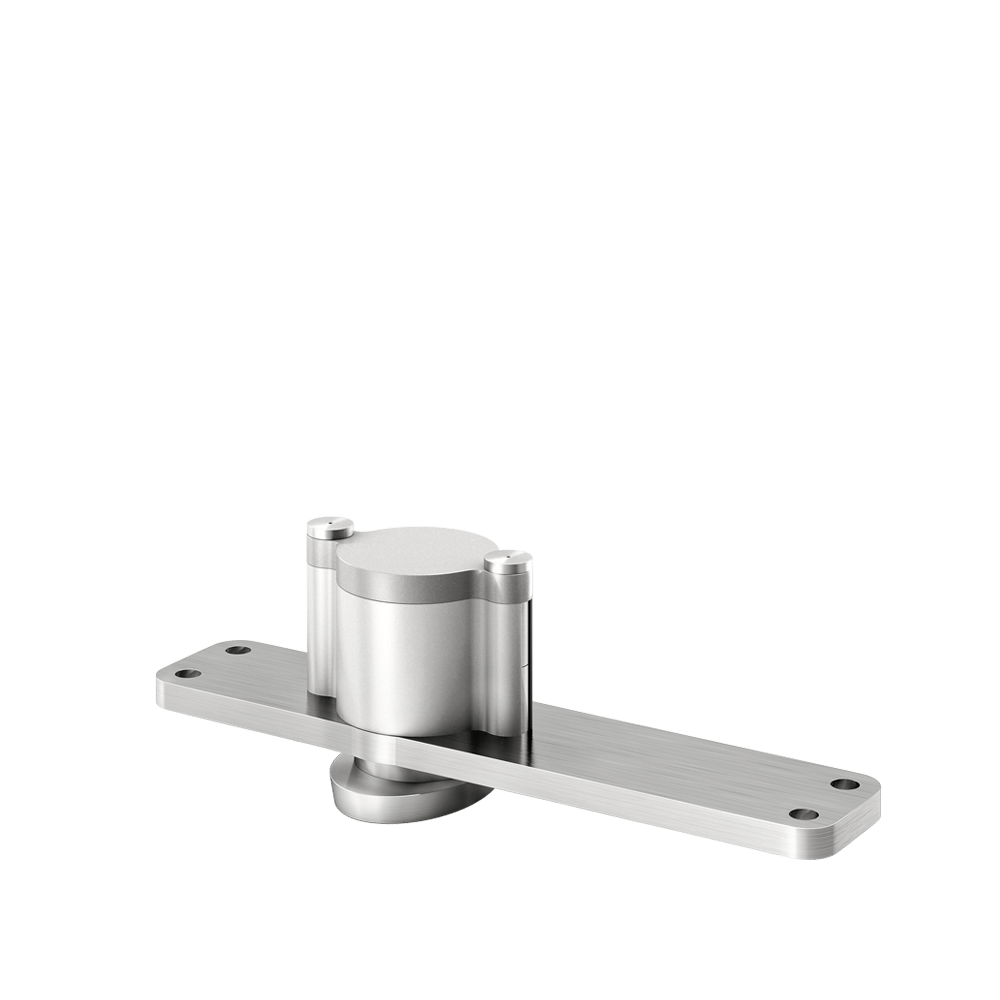

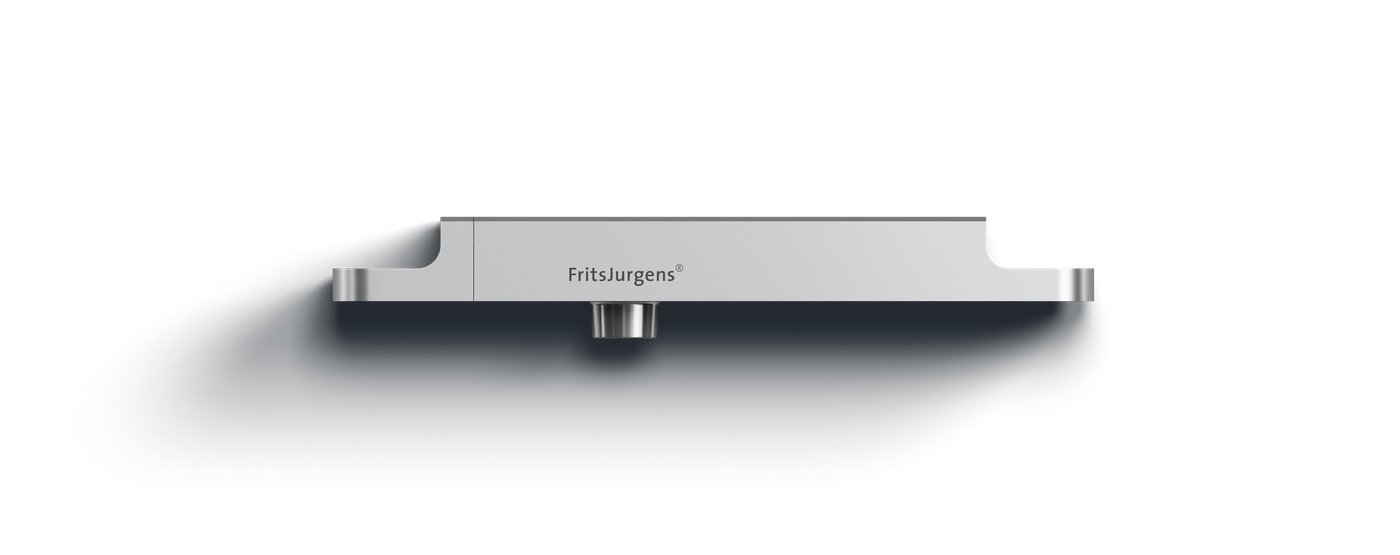

Unterer Pivot

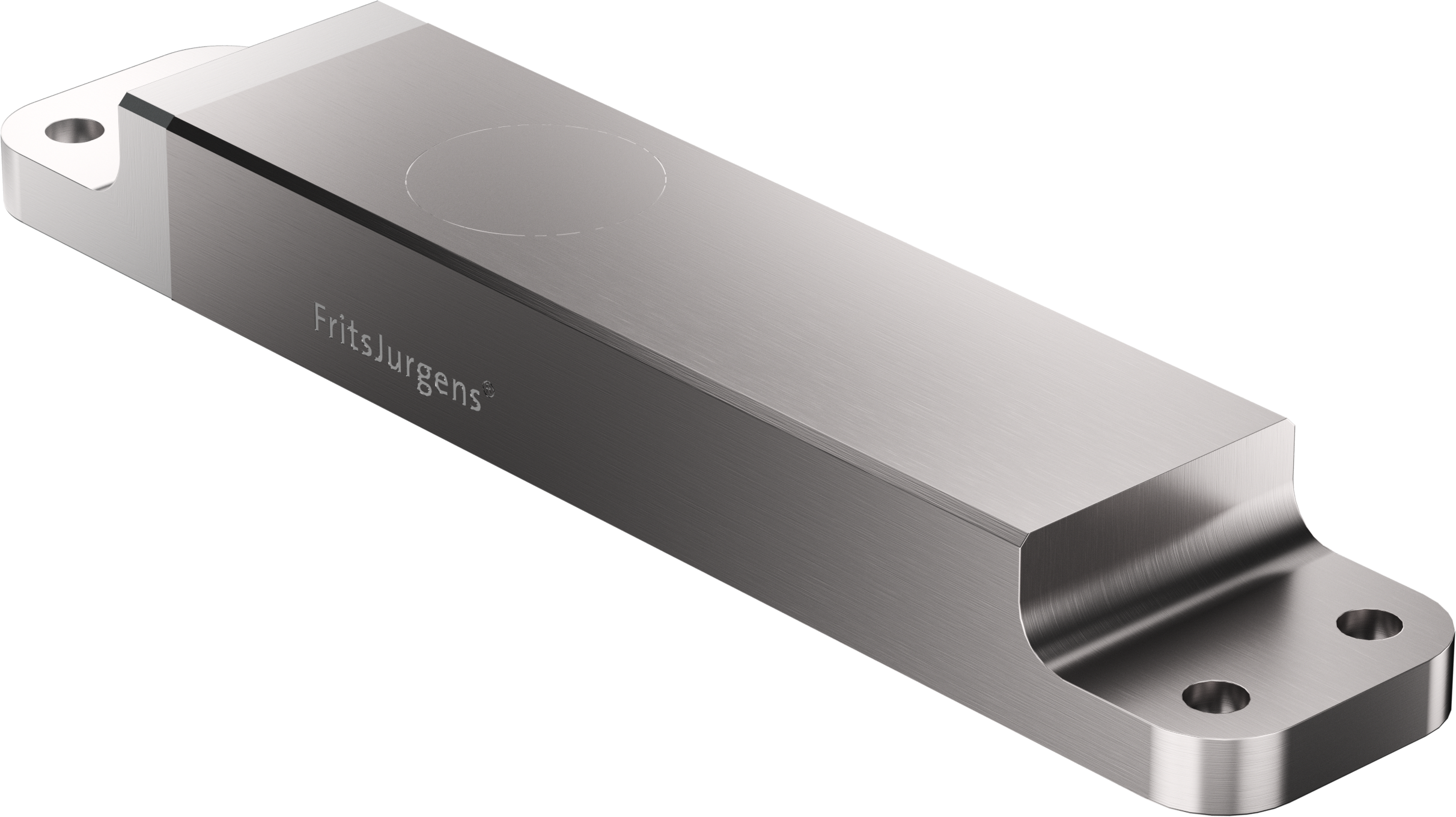

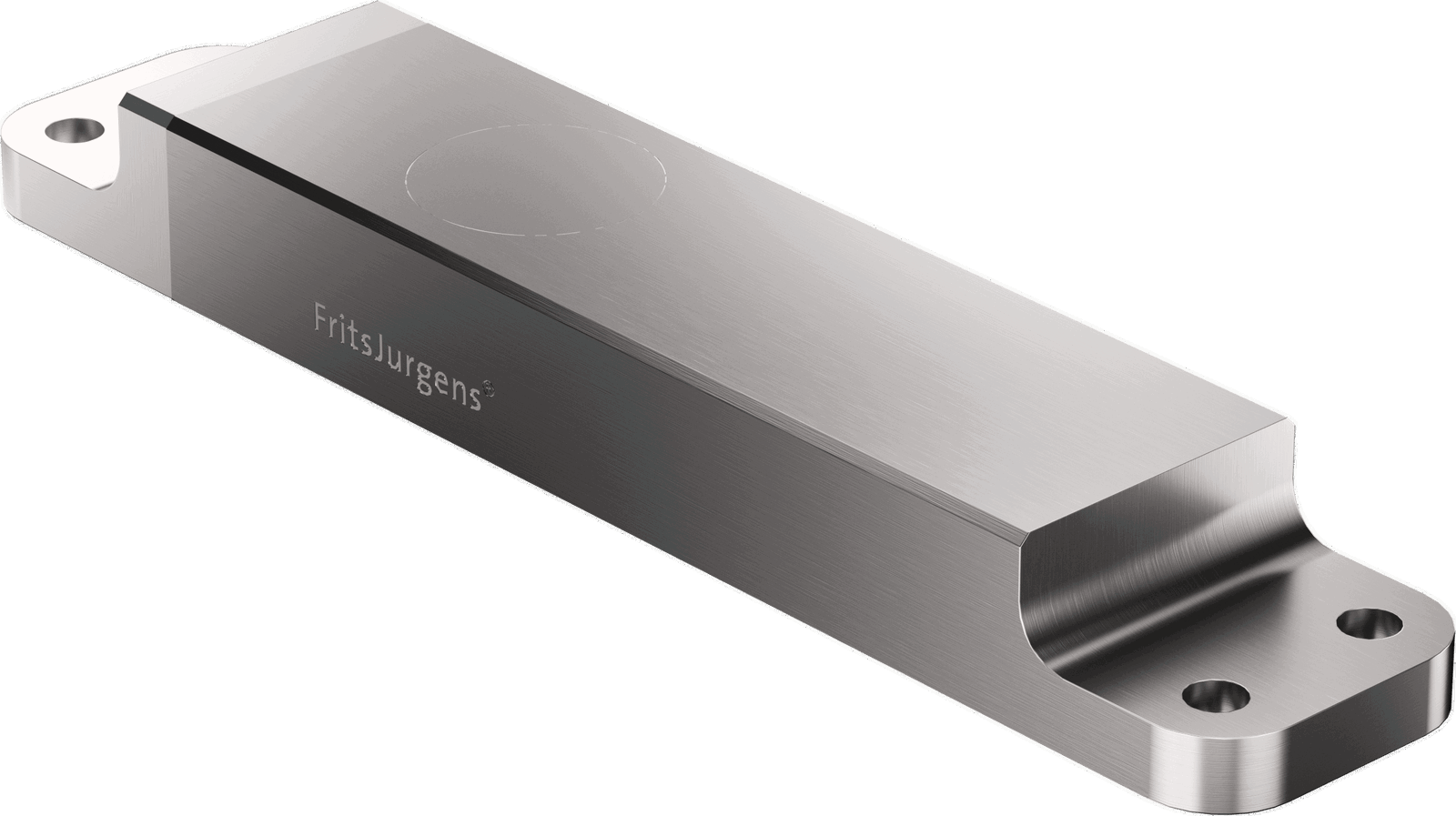

Der Pivotmechanismus sitzt unten in der Tür, wo er nahezu unsichtbar ist. Mit 162 × 32 × 18 mm trägt System One Türen bis 500 kg (Klasse G). Es ist ein freischwingendes System ohne Haltepositionen und nicht selbstschließend, die Tür dreht also frei über 360°.

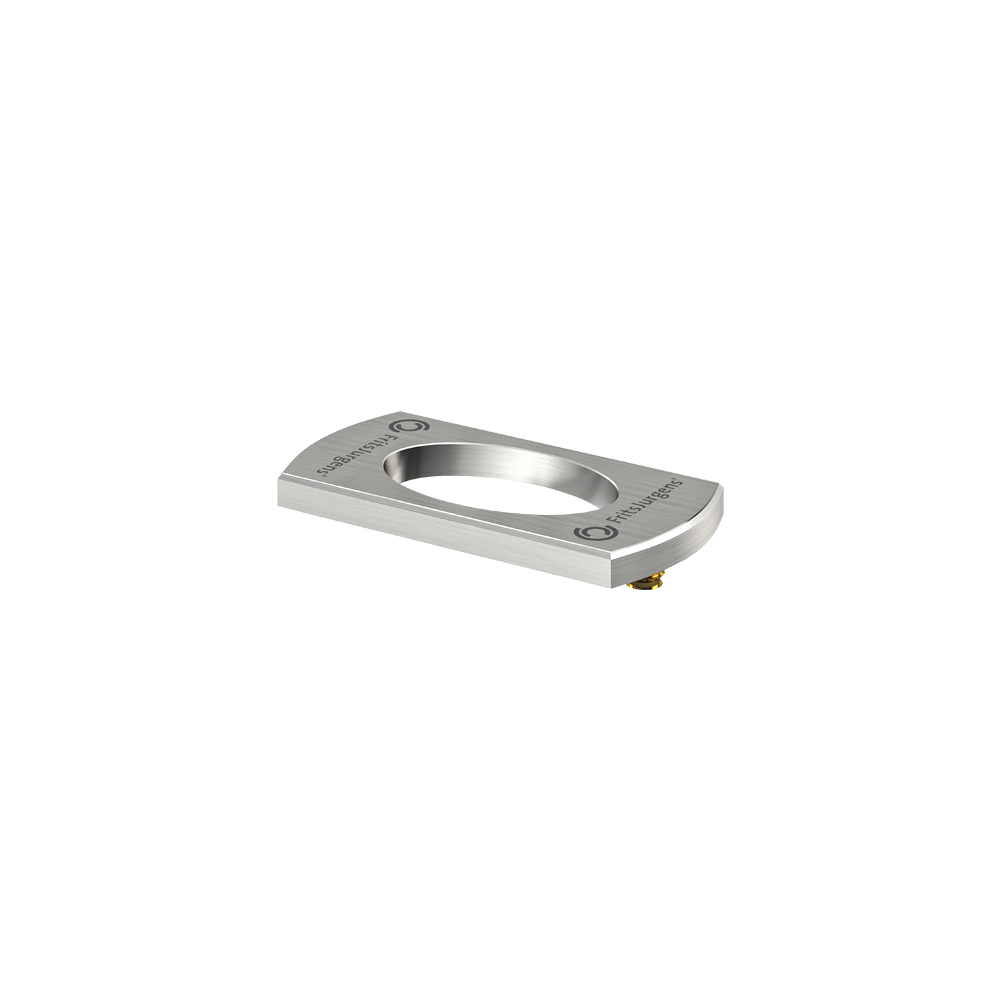

Bodenplatte rechteckig nicht justierbar
Das ist die Bodenplatte, die für System One gemacht ist. Zwei oder vier 8-mm-Befestigungsstifte halten sie, auf mehrschichtigen Bodenbelägen zwei 30-mm-Stifte, sodass sie sich mit Fußbodenheizung kombinieren lässt. Sie ist in Edelstahl erhältlich.
* Abgebildet: System One 70 mm mit Bodenplatte rechteckig nicht justierbar. Weitere Ausführungen erhältlich.
Bodenplatten für System One
Für System One gibt es vier Bodenplatten. Die Bodenplatte rechteckig nicht justierbar ist für System One gemacht: 80 × 40 × 9 mm, 11 mm freier Drehraum, ohne radiale Justierung, in Edelstahl. Die Bodenplatte rund bietet zusätzlich 2,5° radiale Justierung nach beiden Seiten. Die Bodenplatten Flush rechteckig und Flush abgerundet werden in die Schwelle eingelassen, für Bodendichtungen und Außenpivottüren.

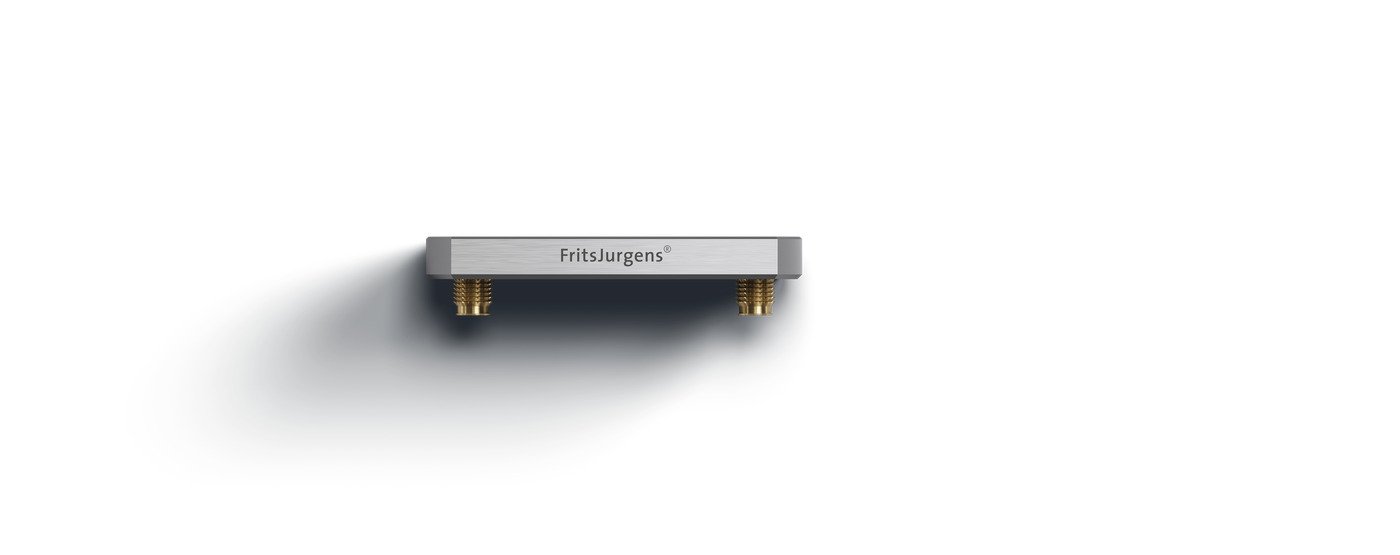

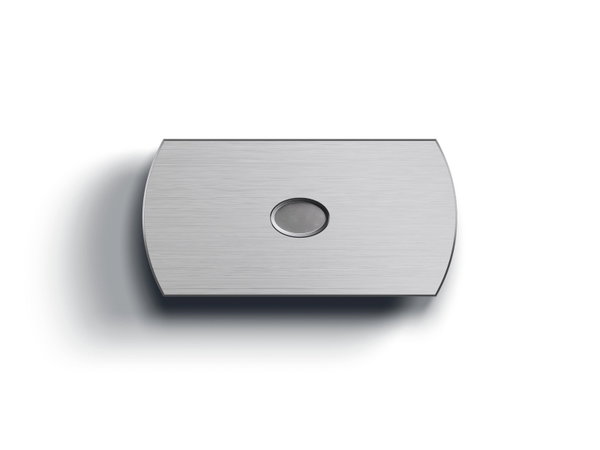

Bodenplatte rechteckig nicht justierbar
Edelstahl
Passend für:
System One
- Keine radiale Justierung
- Zwei oder vier 8 mm Befestigungsstifte für optimale Stabilität zwischen zwei Bodenbelägen, oder zwei 30 mm Befestigungsstifte für mehrschichtige Bodenbeläge
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- 80 x 40 x 9 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.SN.SS
- 3D drawing STEP Datei , 4.03 MB

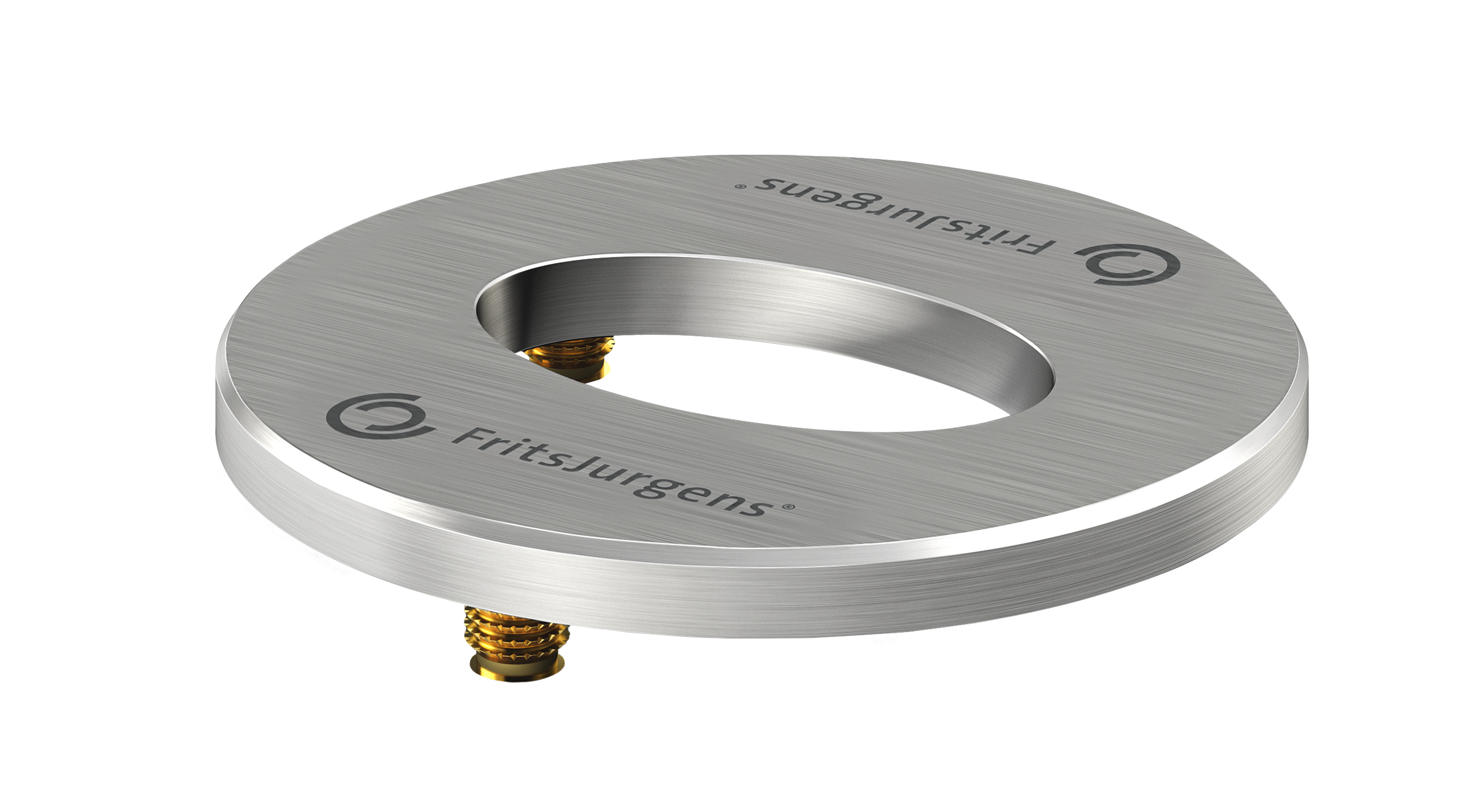

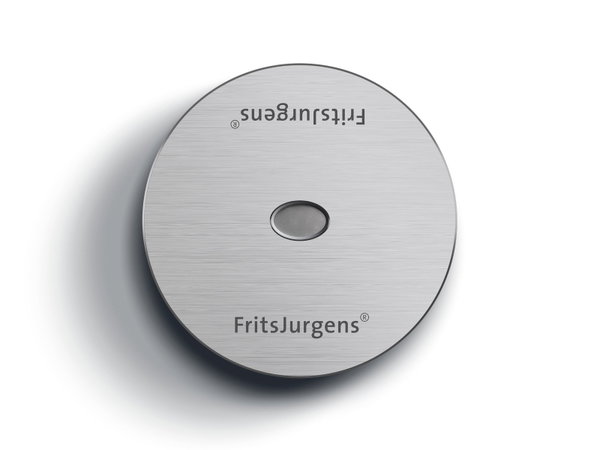

Bodenplatte rund
Edelstahl
Passend für:
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.R.SS

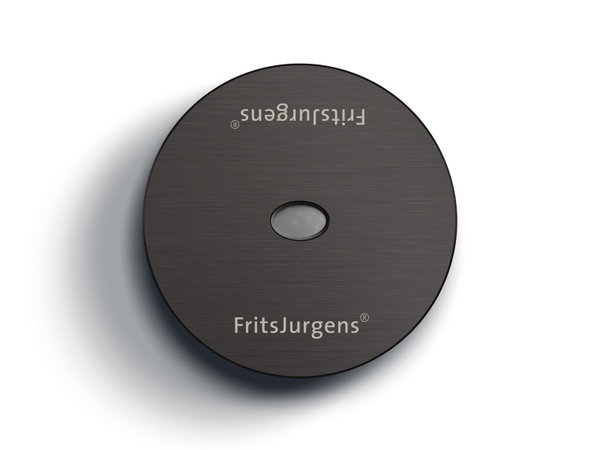

PVD Schwarz
Passend für:
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD Schwarz
- Art.-Nr.
- FP.M.X.X.R.BK
- 3D drawing STEP Datei , 6.04 MB

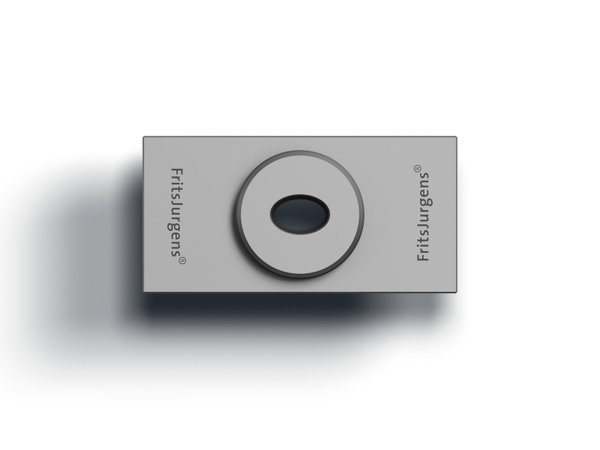

Bodenplatte Flush rechteckig
Edelstahl
Passend für:
- Rechteckige Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FS.SS
- 3D drawing STEP Datei , 2.18 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB

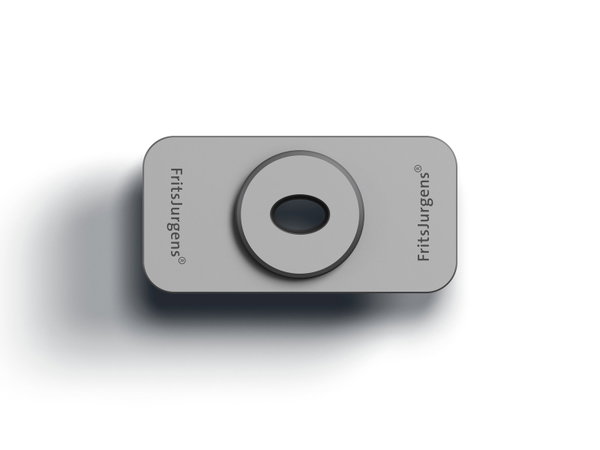

Bodenplatte Flush abgerundet
Edelstahl
Passend für:
- Abgerundete Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FR.SS
- 3D drawing STEP Datei , 2.19 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB
Auf einen Blick
System One gibt es in zwei Ausführungen. Die 70 mm reicht von seitlicher bis mittlerer Positionierung; die 40 mm ist eine feste seitliche Positionierung mit Abdeckplatten. Beide tragen Türen bis 500 kg.
System One 70 mm Klasse G
| Systemspezifikationen | |
|---|---|
| Maße | 162 x 32 x 18 mm |
| Positionierung | Seitliche bis mittlere Positionierung |
| Drehpunkt | Von 70 mm bis zur mittleren Positionierung |
| Abdeckplatten | Nein |
| Tragfähigkeit | Klasse G: bis 500 kg |
| Kompatibel mit | |
| Obere Pivots |
Oberer Pivot 70 mm Klasse G Oberer Pivot Reversed |
| Bodenplatten |
Bodenplatte rechteckig nicht justierbar Bodenplatte rund Bodenplatte Flush rechteckig Bodenplatte Flush abgerundet |
| Funktionalitäten | |
| Freischwingend | Ja |
| Haltepositionen | Nein |
| Selbstschließend | Nein |
| Türspezifikationen | |
| Türbetätigung |
Drehtür: 360° Doppeltwirkend: 180° Einfache Drehrichtung: 90° |
| Türbreite | Unbegrenzt |
| Türhöhe | Unbegrenzt |
| Drehpunkt | Seite und Mitte |
| Minimale Türstärke | 40 mm |
| Oberer Spalt | 4 - 10 mm |
| Unterer Spalt |
11 mm (rechteckig nicht justierbar, rund) 7 mm (Flush rechteckig, Flush abgerundet) |
| Türbewegung | Freischwingend über 360°, ohne Haltepositionen |
System One 40 mm Klasse G
| Systemspezifikationen | |
|---|---|
| Maße | 140 x 32 x 85 mm |
| Positionierung | Seitliche Positionierung |
| Drehpunkt | Fest auf 40 mm |
| Abdeckplatten |
Edelstahl Schwarz |
| Tragfähigkeit | Klasse G: bis 500 kg |
| Kompatibel mit | |
| Obere Pivots | Oberer Pivot 40 mm Klasse G |
| Bodenplatten |
Bodenplatte rechteckig nicht justierbar Bodenplatte rund Bodenplatte Flush rechteckig Bodenplatte Flush abgerundet |
| Funktionalitäten | |
| Freischwingend | Ja |
| Haltepositionen | Nein |
| Selbstschließend | Nein |
| Türspezifikationen | |
| Türbetätigung |
Drehtür: 360° Doppeltwirkend: 180° Einfache Drehrichtung: 90° |
| Türbreite | Unbegrenzt |
| Türhöhe | Unbegrenzt |
| Drehpunkt | Seitlich |
| Minimale Türstärke | 40 mm |
| Oberer Spalt | 4 - 10 mm |
| Unterer Spalt |
11 mm (rechteckig nicht justierbar, rund) 7 mm (Flush rechteckig, Flush abgerundet) |
| Türbewegung | Freischwingend über 360°, ohne Haltepositionen |
