Bodenplatten

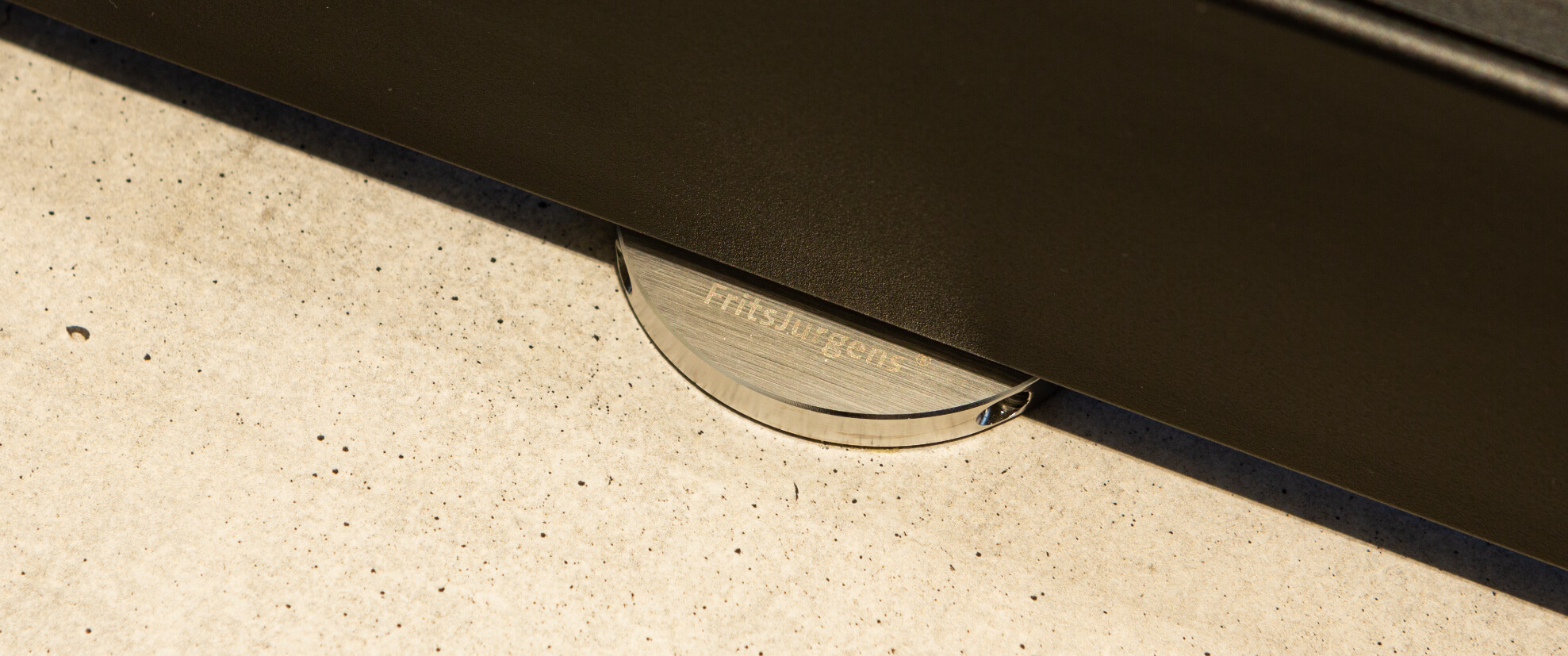

Die Bodenplatte ist das einzige sichtbare Teil eines FritsJurgens Pivot-Scharniersystems am Fuß der Tür. Sie wird 8 mm tief im Boden montiert und bestimmt den Raum unter der Tür. Wählen Sie die Form und das Finish, die zur Tür und zum Boden passen.
Bodenplatten für System M+ und System Fx
Die rechteckige und die runde Bodenplatte sind radial justierbar, um 2,5° nach links und 2,5° nach rechts. Die Flush-Bodenplatten liegen bündig mit Boden oder Schwelle.

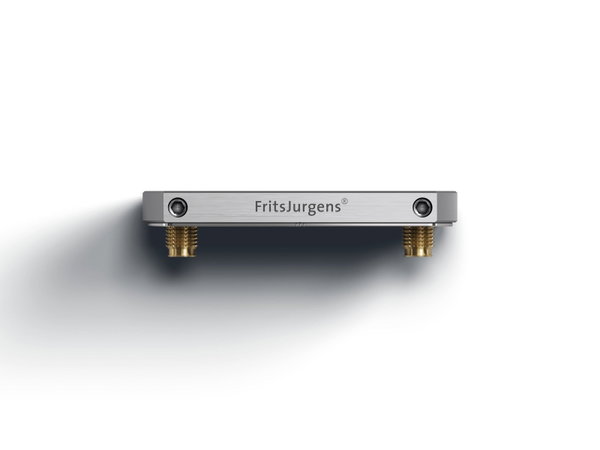

Bodenplatte rechteckig
Edelstahl
System M+
System Fx
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Zwei oder vier 8 mm Befestigungsstifte für optimale Stabilität zwischen zwei Bodenbelägen, oder zwei 30 mm Befestigungsstifte für mehrschichtige Bodenbeläge
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- 80 x 40 x 9 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.S.SS

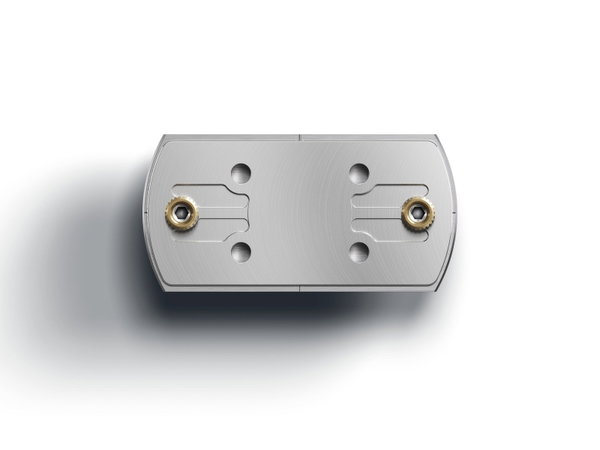

PVD Schwarz
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Zwei oder vier 8 mm Befestigungsstifte für optimale Stabilität zwischen zwei Bodenbelägen, oder zwei 30 mm Befestigungsstifte für mehrschichtige Bodenbeläge
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- 80 x 40 x 9 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- PVD Schwarz
- Art.-Nr.
- FP.M.X.X.S.BK
- 2D drawing DWG Datei , 233.56 KB
- 3D drawing STEP Datei , 5.72 MB

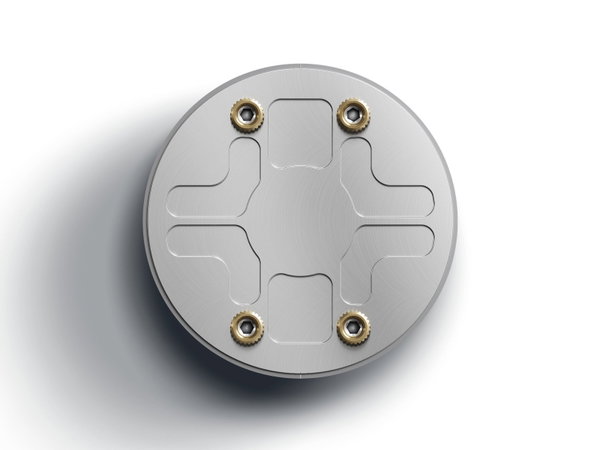

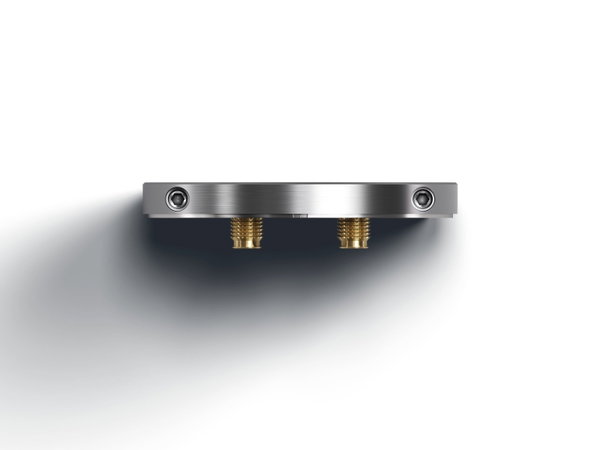

Bodenplatte rund
Edelstahl
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.R.SS

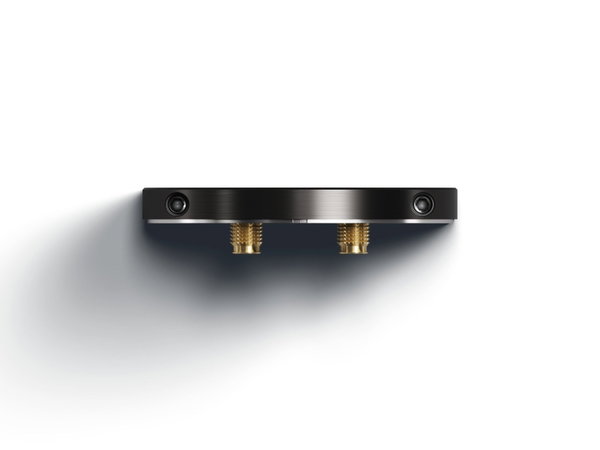

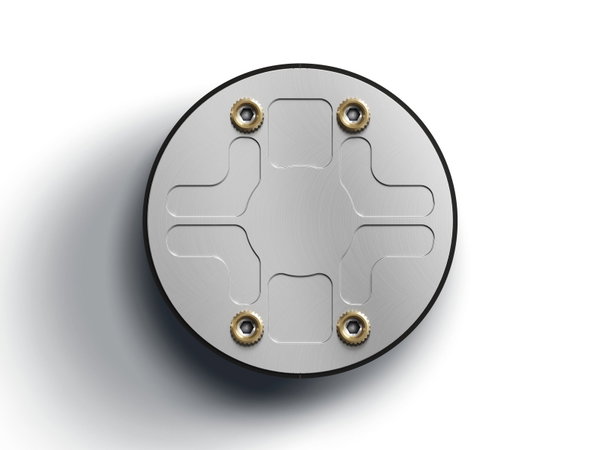

PVD Schwarz
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD Schwarz
- Art.-Nr.
- FP.M.X.X.R.BK
- 2D drawing DWG Datei , 259.44 KB
- 3D drawing STEP Datei , 6.04 MB

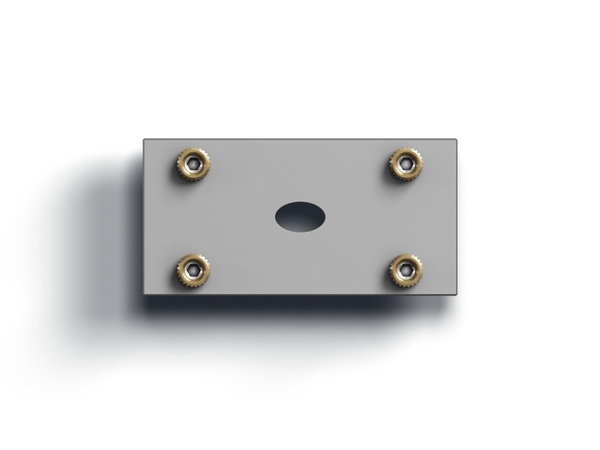

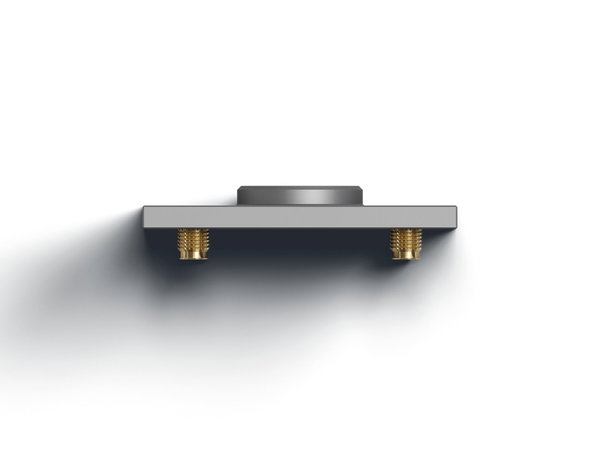

Bodenplatte Flush rechteckig
Edelstahl
- Rechteckige Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FS.SS
- 3D drawing STEP Datei , 2.18 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB

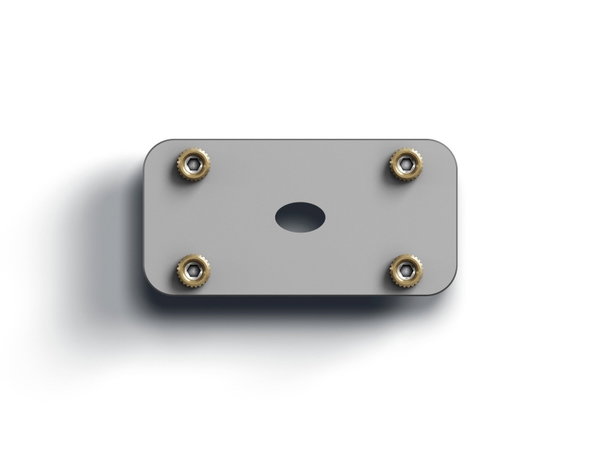

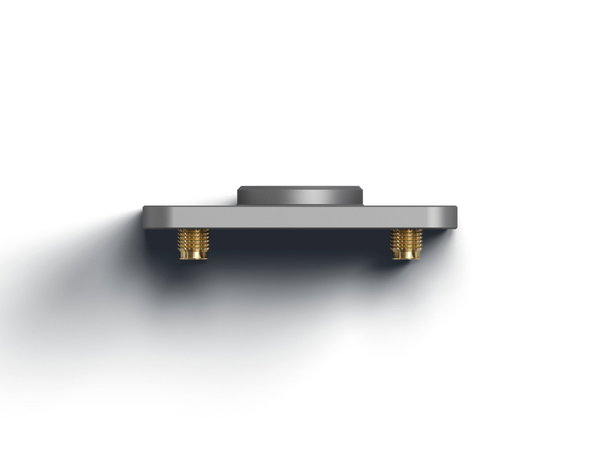

Bodenplatte Flush abgerundet
Edelstahl
- Abgerundete Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FR.SS
- 3D drawing STEP Datei , 2.19 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB
Bodenplatten für System One
System One hat eine eigene rechteckige Bodenplatte: die Bodenplatte rechteckig nicht justierbar. Sie hat dieselben Maße von 80 x 40 x 9 mm wie die rechteckige Bodenplatte für System M+ und System Fx, jedoch ohne radiale Justierung. Die runde Bodenplatte und die Flush-Bodenplatten sind für alle drei Systeme gleich.

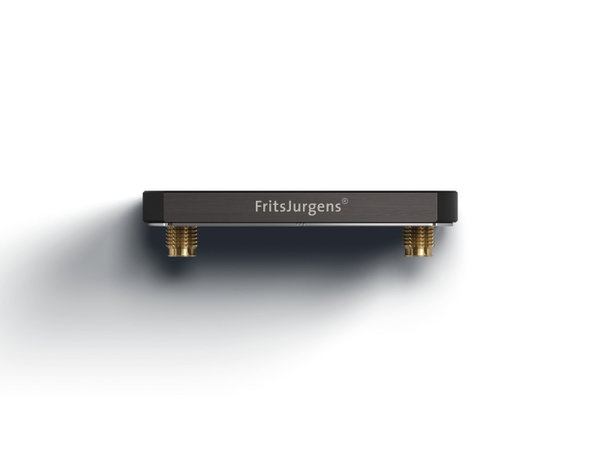

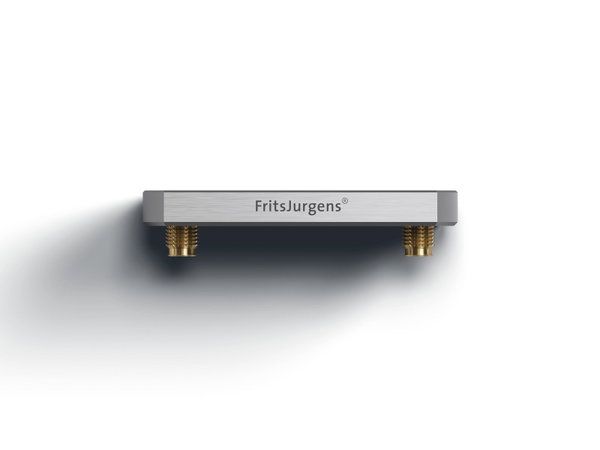

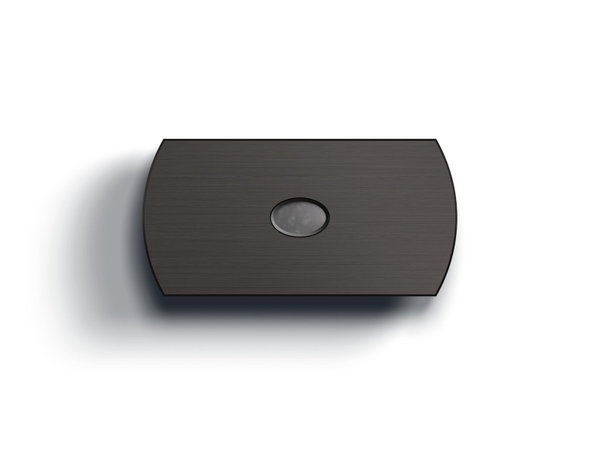

Bodenplatte rechteckig nicht justierbar
Edelstahl
Passend für:
System One
- Keine radiale Justierung
- Zwei oder vier 8 mm Befestigungsstifte für optimale Stabilität zwischen zwei Bodenbelägen, oder zwei 30 mm Befestigungsstifte für mehrschichtige Bodenbeläge
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- 80 x 40 x 9 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.SN.SS
- 3D drawing STEP Datei , 4.03 MB
Bodenplatte rund
Edelstahl
Passend für:
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- Edelstahl
- Art.-Nr.
- FP.M.X.X.R.SS
PVD Schwarz
Passend für:
- Radiale Justierung: 2,5° nach links und 2,5° nach rechts
- Vier 8 mm Befestigungsstifte
- 11 mm freier Raum unter der Tür
- Kratzfest, flach und schlicht im Design
- Maße (MM)
- Ø80 x 9 mm
- Maße (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD Schwarz
- Art.-Nr.
- FP.M.X.X.R.BK
- 3D drawing STEP Datei , 6.04 MB
Bodenplatte Flush rechteckig
Edelstahl
Passend für:
- Rechteckige Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FS.SS
- 3D drawing STEP Datei , 2.18 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB
Bodenplatte Flush abgerundet
Edelstahl
Passend für:
- Abgerundete Ecken, für den Einbau in Boden oder Schwelle
- Liegt bündig mit Boden oder Schwelle, mit 7 mm Raum unter der Tür
- Elektropoliert für eine äußerst korrosionsbeständige, wetterfeste Oberfläche
- Vier 8 mm Befestigungsstifte
- Maße (MM)
- 80 x 40 x 11 mm
- Maße (Inch)
- 3.15 x 1.57 x 0.43 inch
- Material
- Gehärteter Edelstahl
- Art.-Nr.
- FP.M.X.X.FR.SS
- 3D drawing STEP Datei , 2.19 MB
- 2D drawing exterior situation DWG Datei , 244.53 KB
- Milling manual & Technical drawing PDF Datei , 1.36 MB
Acht Millimeter, null Sorgen
Fußbodenheizung und Pivottür passen gut zusammen. Die Heizung liegt meist etwa 5 cm unter der Bodenoberfläche, eine FritsJurgens Bodenplatte reicht nur 8 mm tief.
Die Bodenplatte montieren
Eine FritsJurgens Bodenplatte kann auf einem einzigen Bodenbelag oder auf dem Übergang zwischen zwei verschiedenen Bodenbelägen montiert werden. Die Bohrschablone zeigt, wo die 8 mm Befestigungsstifte in den Boden kommen. Auf mehrschichtigen Bodenbelägen lassen sich die rechteckigen Bodenplatten auch mit zwei 30 mm Befestigungsstiften montieren.

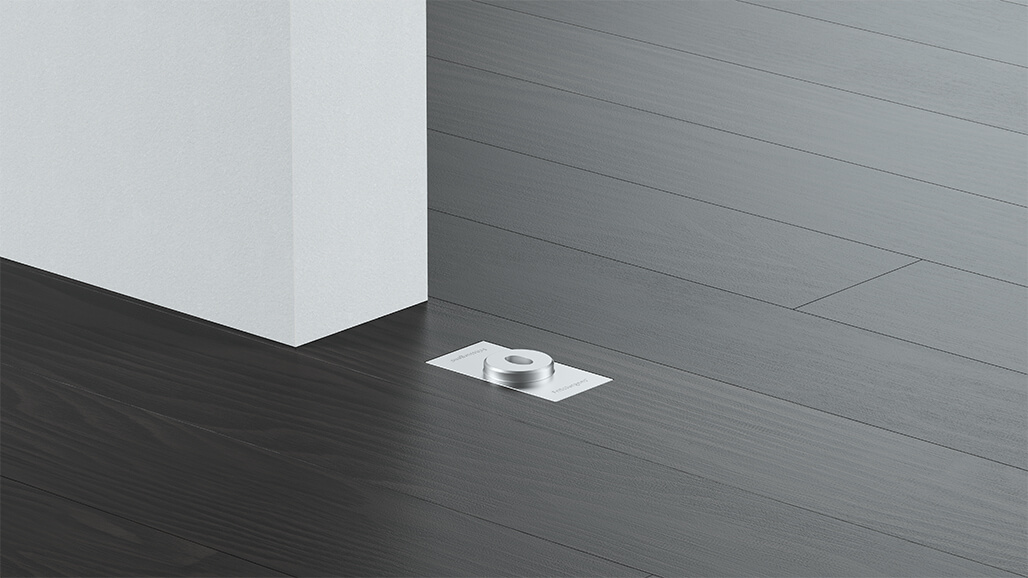

Bündiger Abschluss auf Böden im Innenbereich
Die Bodenplatte Flush kann im Innenbereich in den Boden eingefräst werden, auch dort, wo keine Schwelle ist. Sie liegt dann bündig mit dem Boden und lässt nur 7 mm Raum unter der Tür.
Wetterfest dank Elektropolieren
Die Bodenplatte Flush wird elektropoliert. Strom und Chemikalien lösen die Verunreinigungen auf der Oberfläche und bilden eine neue, gleichmäßige Chromoxidschicht, die deutlich dicker ist als die ursprüngliche. Diese Schicht macht die Oberfläche äußerst korrosionsbeständig, mehr als jede andere Oberflächenbehandlung, und leichter zu reinigen.

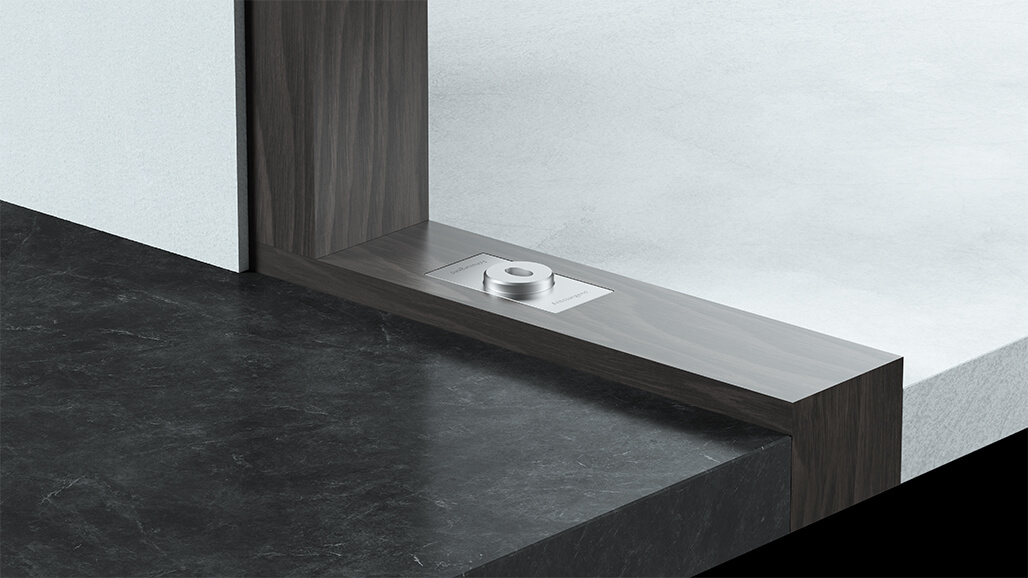

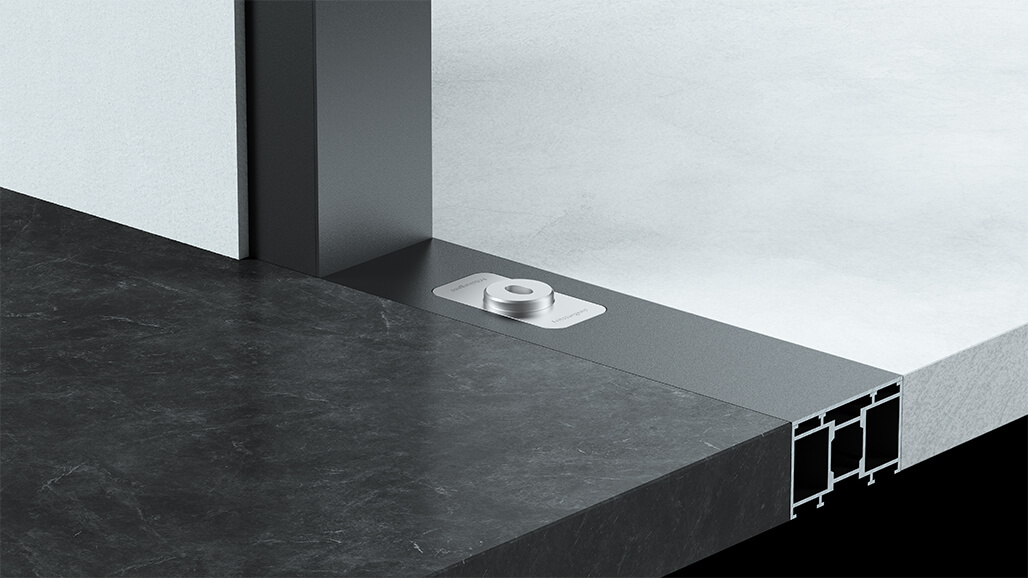

Entwickelt für Falldichtungen
Die Bodenplatte Flush gibt es in zwei Ausführungen, mit abgerundeten oder rechteckigen Ecken. Welche Sie verwenden, hängt davon ab, wie die Bodenplatte in die Schwelle eingebaut wird. Sie liegt bündig mit der Schwelle und nimmt nicht mehr Platz ein als nötig, mit nur 7 mm unter der Tür, sodass die Falldichtung nur einen kleinen Abstand schließen muss.
