Guida alla preparazione di un tubolare 40 x 20 x 2 mm per System One Slim, System Fx Slim e la Cerniera superiore Slim, rivolta ai produttori di porte in acciaio. Indica anche quanto può pesare la porta, quali luci rispettare e quale kit ordinare.
Con i profili sottili in acciaio una porta interna può essere quasi tutta di vetro. Il vetro può arrivare dal pavimento al soffitto e il telaio si riduce al minimo, così la vista prosegue senza interruzioni. In un profilo così stretto le cerniere a bilico tradizionali non trovano posto. Per questo FritsJurgens ha sviluppato System One Slim, System Fx Slim e la Cerniera superiore Slim. Sia la cerniera inferiore sia quella superiore sono alte 18 mm e restano interamente all'interno del tubolare.
Questo articolo si rivolge ai produttori di porte in acciaio. Spiega quale profilo serve, come prepararlo in officina e come montare le cerniere; poi indica quanto può pesare la porta, quali luci rispettare e quali kit ordinare. I dati tecnici sono tratti dai manuali di preparazione del profilo e di montaggio dei prodotti Slim.
Un tubolare chiuso di almeno 40 x 20 mm
Le cerniere Slim richiedono un profilo tubolare chiuso di almeno 40 x 20 mm, con uno spessore di parete di 2 mm; la misura interna è quindi di 36 x 16 mm. Il tubolare rettangolare in acciaio 40 x 20 x 2 mm è una misura commerciale corrente. Si tratta di un profilato cavo saldato formato a freddo secondo EN 10219, per esempio in S235JR, con un peso di 1,76 kg al metro.
Non sono adatti i profili aperti a U né i profili complessi a taglio termico.
La preparazione del profilo in officina

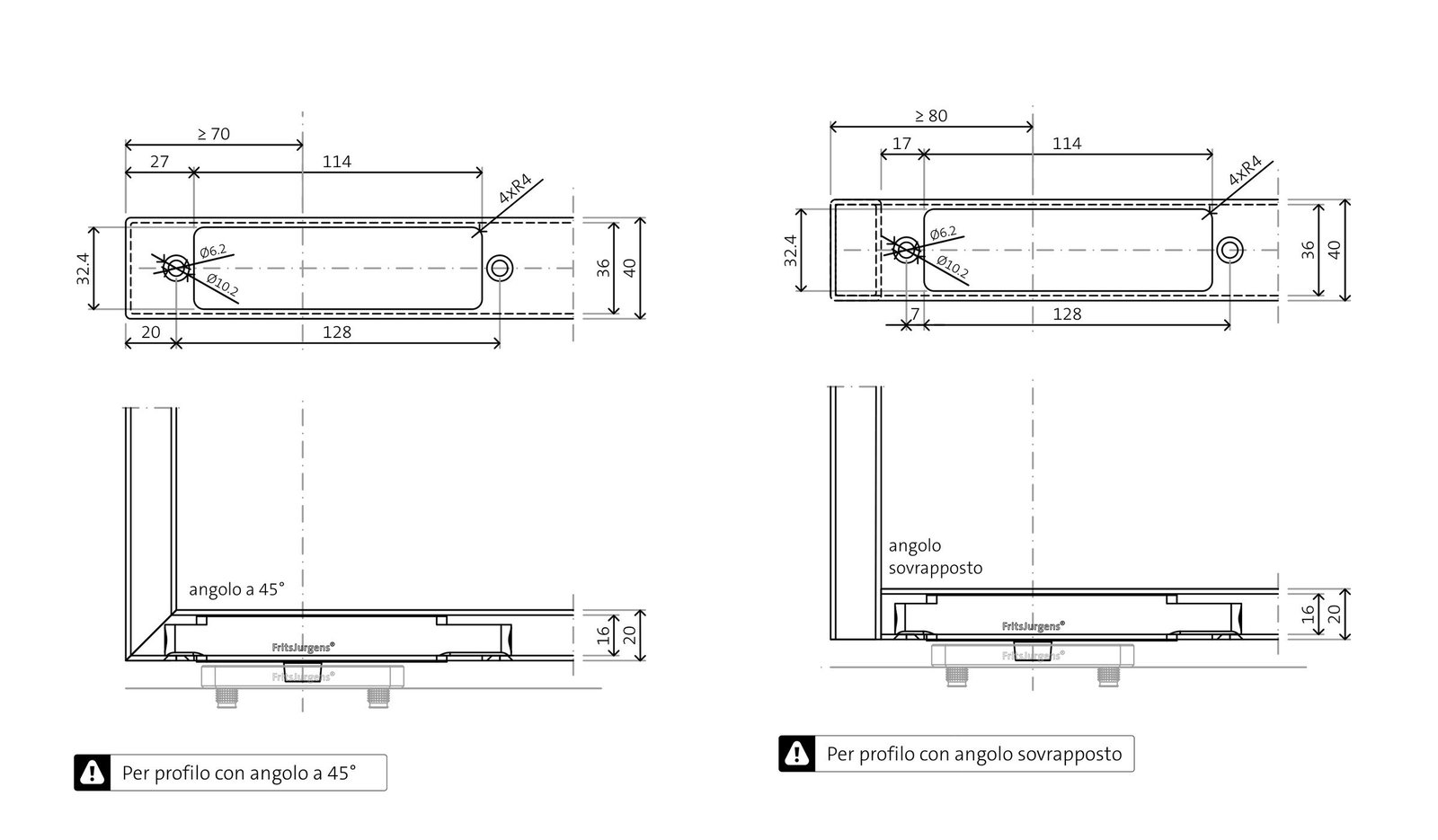

Il traverso superiore e il traverso inferiore della porta richiedono la stessa lavorazione, da eseguire sulla faccia da 40 mm del tubolare:
un'apertura di 114 x 32,4 mm con i quattro angoli raccordati R4;
due fori Ø6,2 mm svasati a Ø10,2 mm, con un interasse di 128 mm.
La distanza minima tra l'asse di rotazione e l'estremità del profilo dipende da come è realizzato l'angolo del telaio. In un profilo con angolo a 45° l'asse deve trovarsi ad almeno 70 mm dall'estremità, in un profilo con angolo sovrapposto ad almeno 80 mm.
Nella pagina di ciascun prodotto trova il disegno 2D (DWG) e il modello 3D (STEP) per i suoi programmi CAD e CAM, oltre al manuale completo di preparazione del profilo e di montaggio.
Il montaggio in sei passaggi
Con ProfileFit la cerniera si monta direttamente nel profilo, senza adattatori né parti aggiuntive. I passaggi sono gli stessi per le due cerniere inferiori e per la Cerniera superiore Slim:
Eseguire l'apertura in corrispondenza del punto di rotazione.
Introdurre nell'apertura il corpo della cerniera, partendo dal lato lungo.
Adagiare il corpo in piano all'interno del profilo.
Far scorrere la cerniera nel profilo fino ad allinearla con i fori delle viti.
Inserire le due viti M6 a testa svasata.
Serrare entrambe le viti a 8 Nm e verificare che la cerniera sia ben fissata.
Il video qui sotto mostra il montaggio con ProfileFit.
Peso e larghezza della porta
Entrambe le cerniere inferiori appartengono alla Classe C. Il peso ammesso dipende dalla larghezza della porta: più il bordo opposto è lontano dall'asse di rotazione, minore è la portata, che scende di 10 kg ogni 100 mm in più.
Il peso massimo della porta varia così in base alla distanza tra l'asse di rotazione e il bordo opposto:
da 400 a 499 mm: fino a 209 kg
da 600 a 699 mm: fino a 189 kg
da 800 a 899 mm: fino a 169 kg
da 1.000 a 1.099 mm: fino a 149 kg
da 1.200 a 1.299 mm: fino a 129 kg
da 1.500 a 1.599 mm: fino a 99 kg
da 2.000 a 2.099 mm: fino a 49 kg
da 2.200 a 2.299 mm: fino a 29 kg
Si consideri una porta larga 1.000 mm con l'asse di rotazione a 70 mm. Il bordo opposto si trova a 930 mm dall'asse, quindi la porta può pesare al massimo 159 kg. Se la porta è alta 2.600 mm e il telaio perimetrale è in tubolare 40 x 20 x 2 mm, servono 7,2 m di tubolare, pari a circa 13 kg. Quasi tutto il resto del peso è dato dal vetro. Il peso complessivo si calcola con il FritsJurgens Selector, che indica anche la classe corretta per la sua porta.
Le luci attorno alla porta
Mantenga una luce lato soffitto da 4 a 10 mm, in modo che il perno della Cerniera superiore Slim entri a sufficienza nella piastra a soffitto. Un eventuale cedimento del pavimento o una flessione del soffitto modificano questa luce: ne tenga conto, perché deve restare tra 4 e 10 mm anche in quel caso. La luce lato pavimento è di 11 mm con entrambe le cerniere inferiori.
Sul lato di rotazione la luce dipende dallo spessore della porta e dalla posizione dell'asse di rotazione. Per una porta spessa 40 mm è di 5 mm con l'asse a 70 mm, di 4 mm con l'asse a 100 mm, di 3 mm a 250 mm e di 2 mm da 500 mm in su. Il Gap Calculator calcola tutte le luci della sua porta.
Le guarnizioni antispiffero, le guarnizioni a ghigliottina e le serrature possono influire sull'ultimo tratto della chiusura. È bene tenerne conto già in fase di progettazione della porta.
Rotazione libera o posizioni di fermo
La scelta della cerniera inferiore dipende dal fatto che la porta debba o meno restare aperta in una determinata posizione.
System One Slim ruota liberamente di 360° e non ha posizioni di fermo. La porta si ferma dove Lei la lascia.
System Fx Slim trattiene la porta a 0°, 90°, 180° e 270° con una forza di tenuta leggera e, tra una posizione e l'altra, la lascia ruotare liberamente. Entro 10° da una posizione di fermo, la porta viene richiamata in quella posizione. È il primo e unico sistema con posizioni di fermo in soli 18 mm di altezza.
Con entrambe le cerniere la porta si apre e si chiude a mano e non si richiude da sola. Tutte e due si possono usare con apertura in entrambi i sensi, con apertura in un solo senso contro una battuta, per esempio il telaio, oppure con rotazione completa di 360°. Per pareti e divisori a bilico scelga System Fx Slim e monti una maniglia ben visibile.
Piastra a pavimento e piastra a soffitto
Il kit System One Slim comprende la piastra a pavimento rettangolare non regolabile, il kit System Fx Slim quella rettangolare con regolazione radiale da +2,5° a -2,5°. Entrambe le piastre a pavimento e la piastra a soffitto sono disponibili in acciaio inox oppure in versione nera.
La piastra a pavimento e la piastra a soffitto si incollano. Sgrassi la piastra e applichi un cordolo di colla di circa 1 mm. Usi solo la colla FritsJurgens in dotazione oppure una colla MS polimero a elasticità permanente.
Quattro kit completi
I prodotti Slim si vendono solo in kit completi. Ogni kit è fornito in un'unica scatola e comprende la cerniera inferiore, la Cerniera superiore Slim, la piastra a pavimento, la piastra a soffitto e il materiale di montaggio. I kit sono quattro:
System One Slim in acciaio inox (ST.One.SL.C.SN.SS)
System One Slim nero (ST.One.SL.C.SN.BK)
System Fx Slim in acciaio inox (ST.Fx.SL.C.S.SS)
System Fx Slim nero (ST.Fx.SL.C.S.BK)
Le cerniere non richiedono manutenzione né lubrificazione. Per pulirle usi un panno umido e sapone neutro ed eviti i detergenti aggressivi, che possono causare corrosione.
Porte oltre i 209 kg
Per porte più pesanti di 209 kg, fino a 500 kg, si usa il System One standard con la Cerniera superiore Reversed. Questa cerniera superiore si monta a soffitto e non nel profilo con ProfileFit.
Manuali, disegni e FritsJurgens Selector
Manuali, file DWG e file STEP si trovano nelle pagine di System One Slim, System Fx Slim e Cerniera superiore Slim. I tre prodotti sono presentati insieme su FritsJurgens per profili minimali. Per scegliere il kit adatto alla sua porta usi il FritsJurgens Selector.
