Zo maakt u als staaldeurfabrikant een kokerprofiel van 40 x 20 x 2 mm geschikt voor System One Slim, System Fx Slim en Bovenspeun Slim. U leest ook hoe zwaar de deur mag zijn, hoeveel ruimte u eromheen aanhoudt en welke set u bestelt.
Met slanke stalen profielen kunt u binnendeuren maken die bijna helemaal uit glas bestaan. Het glas loopt van vloer tot plafond en het frame is tot een minimum beperkt. Gangbaar taatsbeslag past niet in zo'n smal profiel. Daarom heeft FritsJurgens System One Slim, System Fx Slim en Bovenspeun Slim ontwikkeld. De onderspeun en de bovenspeun zijn allebei 18 mm hoog en verdwijnen volledig in de koker.
Dit artikel is bedoeld voor staaldeurfabrikanten. U leest welk profiel u nodig hebt, hoe u het in de werkplaats voorbereidt en hoe u de speunen monteert. Daarna komen het toegestane deurgewicht, de ruimte en naden rond de deur en de beschikbare sets aan bod. Alle productgegevens in dit artikel komen uit de handleidingen voor profielvoorbereiding en montage van de Slim-producten.
Een gesloten koker van minimaal 40 x 20 mm
De Slim-speunen hebben een gesloten kokerprofiel nodig van minimaal 40 x 20 mm, met een wanddikte van 2 mm. De binnenmaat is dan 36 x 16 mm. Koker van 40 x 20 x 2 mm is in staal een gangbare handelsmaat. Het gaat om koudgevormd, gelast kokerprofiel volgens EN 10219, bijvoorbeeld in S235JR. Dit profiel weegt 1,76 kg per meter.
Open U-profielen en complexe, thermisch onderbroken profielen zijn niet geschikt.
De koker voorbereiden

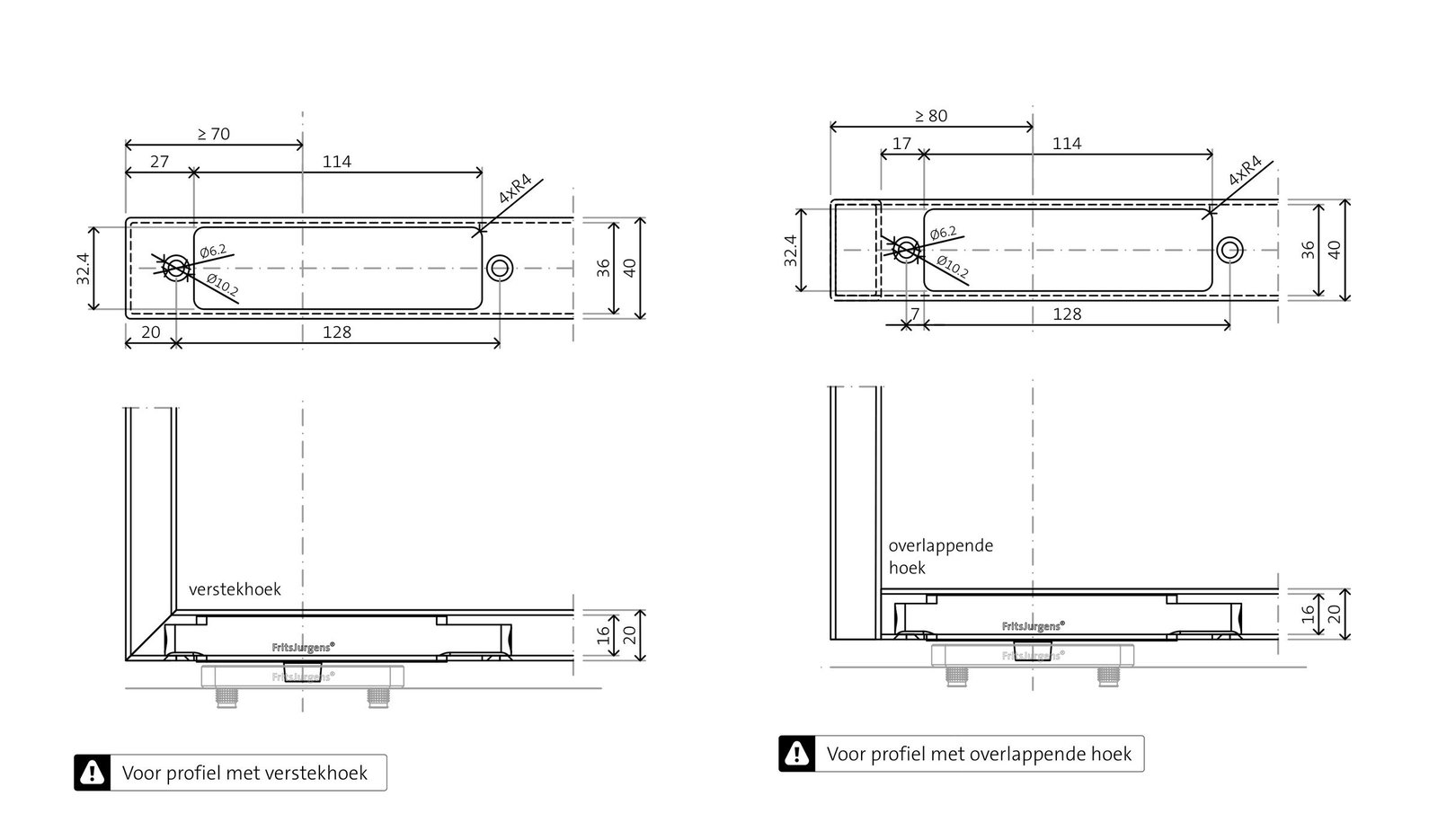

De bovenregel en de onderregel van de deur krijgen dezelfde bewerking, steeds in de 40 mm brede zijde van de koker:
een uitsparing van 114 x 32,4 mm met vier afgeronde hoeken R4;
twee gaten van Ø6,2 mm met een verzinking van Ø10,2 mm, 128 mm hart op hart.
Hoe dicht de draaias bij de hoek mag liggen, hangt af van de hoekverbinding van het frame. Bij een profiel met verstekhoek ligt de as op minimaal 70 mm van het profieleinde, bij een profiel met overlappende hoek op minimaal 80 mm.
Op elke productpagina staan de 2D-tekening (DWG) en het 3D-model (STEP) voor uw CAD- en CAM-software. Daar vindt u ook de volledige handleiding voor profielvoorbereiding en montage.
Monteren in zes stappen
Met ProfileFit monteert u de speun rechtstreeks in het profiel, zonder adapters of extra onderdelen. Voor beide onderspeunen en voor de Bovenspeun Slim zijn de stappen gelijk:
Maak de uitsparing op de plaats van het draaipunt.
Steek de behuizing met de lange zijde voorop in de uitsparing.
Laat de behuizing vlak in het profiel zakken.
Schuif de speun in het profiel tot hij op één lijn ligt met de boutgaten.
Plaats twee verzonken M6-bouten.
Draai beide bouten aan met 8 Nm en controleer of de speun goed vastzit.
In de video hieronder ziet u hoe de montage met ProfileFit verloopt.
Gewicht en breedte van de deur
Beide onderspeunen vallen in Klasse C. Het toegestane deurgewicht hangt af van de breedte van de deur. Hoe groter de afstand van de draaias tot de verste deurrand, hoe lager dat gewicht. Per 100 mm extra neemt het draagvermogen met 10 kg af.
Het maximale deurgewicht hangt als volgt af van de afstand tussen de draaias en de verste deurrand:
400 tot en met 499 mm: 209 kg
600 tot en met 699 mm: 189 kg
800 tot en met 899 mm: 169 kg
1.000 tot en met 1.099 mm: 149 kg
1.200 tot en met 1.299 mm: 129 kg
1.500 tot en met 1.599 mm: 99 kg
2.000 tot en met 2.099 mm: 49 kg
2.200 tot en met 2.299 mm: 29 kg
Stel dat een deur 1.000 mm breed is en de draaias op 70 mm ligt. De verste deurrand ligt dan op 930 mm van de as, en bij die afstand mag de deur maximaal 159 kg wegen. Is de deur 2.600 mm hoog en maakt u het frame rondom van koker 40 x 20 x 2 mm, dan hebt u 7,2 m koker nodig. Dat weegt ongeveer 13 kg. De rest van het gewicht komt vooral van het glas. In de FritsJurgens Selector berekent u het totale deurgewicht. De Selector bepaalt ook de definitieve klasse van uw deur, want die hangt mede af van de deurbreedte.
Ruimte en naden rond de deur
Boven de deur houdt u 4 tot 10 mm ruimte aan, zodat de pin van de Bovenspeun Slim ver genoeg in de plafondplaat steekt. Buigt de vloer of het plafond door, dan verandert die ruimte. Houd daar rekening mee, zodat de ruimte boven ook dan tussen 4 en 10 mm blijft. Onder de deur is de ruimte bij beide onderspeunen 11 mm.
Aan de draaizijde hangt de naad af van de deurdikte en van de plaats van de draaias. Bij een deurdikte van 40 mm en een draaias op 70 mm is de naad 5 mm. Ligt de draaias op 100 mm, dan is de naad 4 mm. Op 250 mm is de naad 3 mm en vanaf 500 mm is hij 2 mm. Met de Gap Calculator berekent u de naden van uw eigen deur.
Tochtstrips, valdorpels en dagschoten kunnen het laatste deel van de sluitbeweging beïnvloeden. Betrek ze daarom bij het ontwerp van de deur.
Vrijdraaiend of met vasthoudstanden
Welke onderspeun u kiest, hangt ervan af of de deur in een bepaalde stand open moet blijven staan.
System One Slim draait vrij over 360° en heeft geen vasthoudstanden. De deur blijft staan waar u hem loslaat.
System Fx Slim houdt de deur met een lichte houdkracht vast op 0°, 90°, 180° en 270°. Daartussen draait de deur vrij. Komt de deur tot op 10° van een vasthoudstand, dan trekt de speun hem naar die stand. Het is het enige taatssysteem met vasthoudstanden dat maar 18 mm hoog is.
Geen van beide onderspeunen sluit de deur vanzelf. U opent en sluit de deur met de hand. U kunt ze dubbelwerkend toepassen, enkelwerkend tegen een aanslag zoals het kozijn, of ronddraaiend over 360°. Voor draaibare wanden en ruimtescheiders kiest u System Fx Slim. Monteer daarbij een duidelijk zichtbare deurgreep.
Vloerplaat en plafondplaat
Bij System One Slim hoort de rechthoekige vloerplaat die niet verstelbaar is, bij System Fx Slim de rechthoekige vloerplaat met radiale afstelling van +2,5° tot -2,5°. Beide vloerplaten en de plafondplaat zijn leverbaar in RVS en in zwart.
De vloerplaat en de plafondplaat worden vastgelijmd. Ontvet de plaat en breng een lijmrups van ongeveer 1 mm aan. Gebruik daarvoor de meegeleverde FritsJurgens-lijm of een permanent elastische MS-polymeerlijm. Andere lijm is niet geschikt.
Vier complete sets
De Slim-producten zijn alleen als complete set verkrijgbaar. Elke set wordt in één doos geleverd en bevat de onderspeun, de Bovenspeun Slim, de vloerplaat, de plafondplaat en het montagemateriaal. Er zijn vier sets:
System One Slim in RVS (ST.One.SL.C.SN.SS)
System One Slim in zwart (ST.One.SL.C.SN.BK)
System Fx Slim in RVS (ST.Fx.SL.C.S.SS)
System Fx Slim in zwart (ST.Fx.SL.C.S.BK)
De speunen zijn onderhoudsvrij en hoeven niet gesmeerd te worden. Reinig ze met een vochtige doek en milde zeep. Gebruik geen agressieve schoonmaakmiddelen, want die kunnen corrosie veroorzaken.
Deuren zwaarder dan 209 kg
Voor deuren die zwaarder zijn dan 209 kg gebruikt u de standaard System One met de Bovenspeun Reversed. Die combinatie draagt deuren tot 500 kg. De Bovenspeun Reversed wordt in het plafond gemonteerd en niet met ProfileFit in het profiel.
Handleidingen, tekeningen en de Selector
De handleiding, het DWG-bestand en het STEP-bestand vindt u op de pagina's van System One Slim, System Fx Slim en Bovenspeun Slim. Op FritsJurgens voor minimale profielen staan de drie producten bij elkaar. Uw set stelt u samen in de FritsJurgens Selector.
