Instalação de portas pivotantes

Nesta página encontrará toda a informação de que precisa sobre a instalação de uma porta pivotante com um sistema de dobradiça pivotante System M+ ou System M.

Dependendo do pivot superior que escolheu – TP40, TP70 ou TP-R – a instalação e ajuste da porta é ligeiramente diferente. Escolha o vídeo adequado para a sua situação entre os abaixo.

TP-R está disponível a partir do segundo semestre de 2022

Pivot superior 40 mm
Pivot superior 70 mm
Pivot superior Reversed

Descarregue o manual

Mounting & Milling Manual System One/3
PDF Arquivo, 2.68 MB
Download
Mounting & Milling Manual System M+/M
PDF Arquivo, 3.74 MB
Download

Encontre o pivot superior certo

Não tem a certeza de qual é o pivot superior ou o sistema de pivot que se adequa mais à sua porta? Utilize o Seletor da FritsJurgens para escolher a opção certa para si.

Seletor da FritsJurgens

Ou encontre um revendedor FritsJurgens perto de si para receber uma assistência personalizada.

Instalação em quatro passos

A instalação de uma porta pivotante com o System+ e o System M consiste mais ou menos nos mesmos quatro passos.

1 Montar a placa para o pavimento
2 Montar a placa para o teto
3 Posicionar a porta
4 Ajustar a porta

1 | Montar a placa para o pavimento

As placas para o pavimento FritsJurgens podem ser colocadas num tipo de piso único, mas também em dois tipos diferentes de piso. Ao montar uma placa para o pavimento, utiliza-se um centro de perfuração para determinar a posição dos eixos de 8 mm na parte inferior da placa para o pavimento.

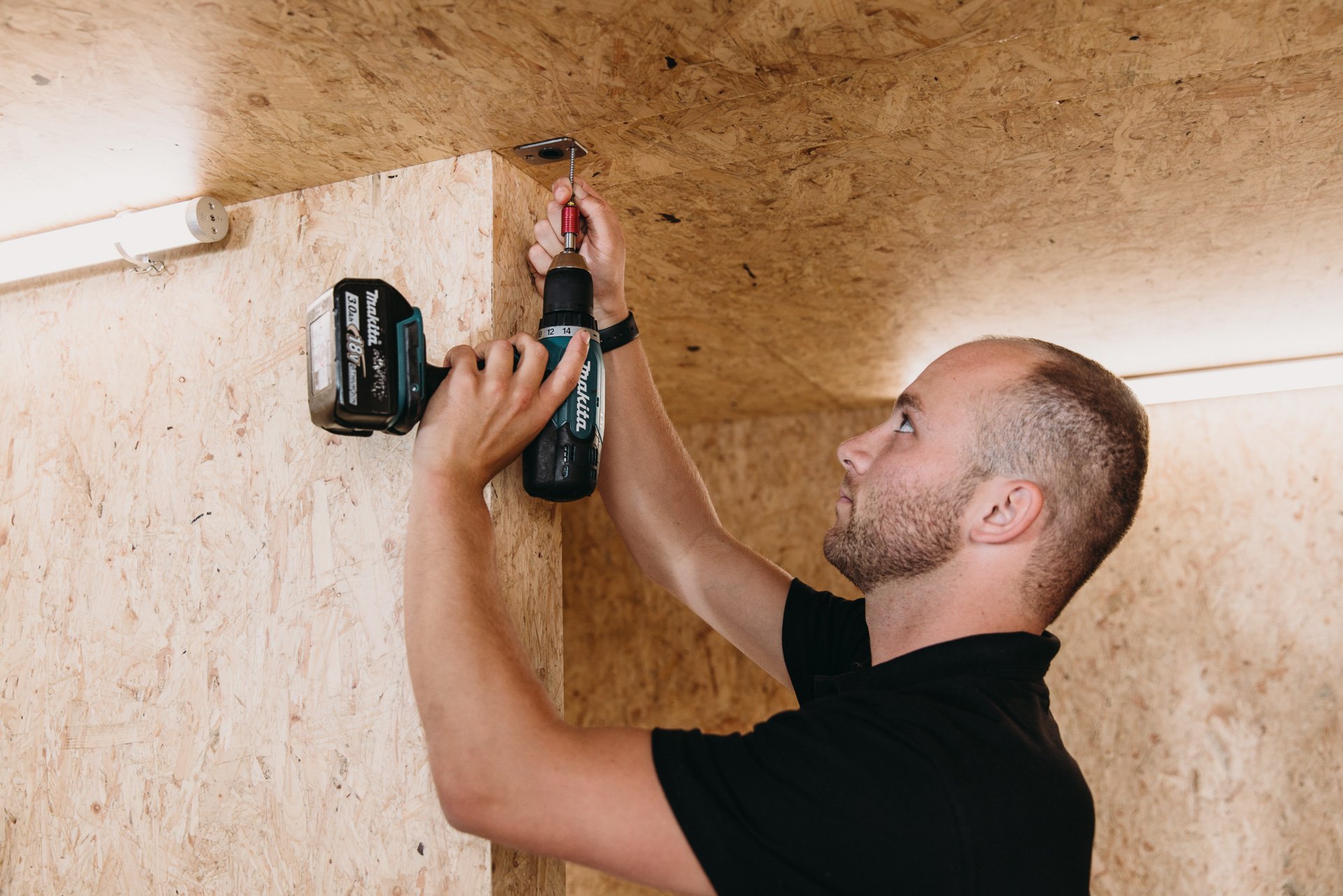

2 | Montagem da placa para o teto

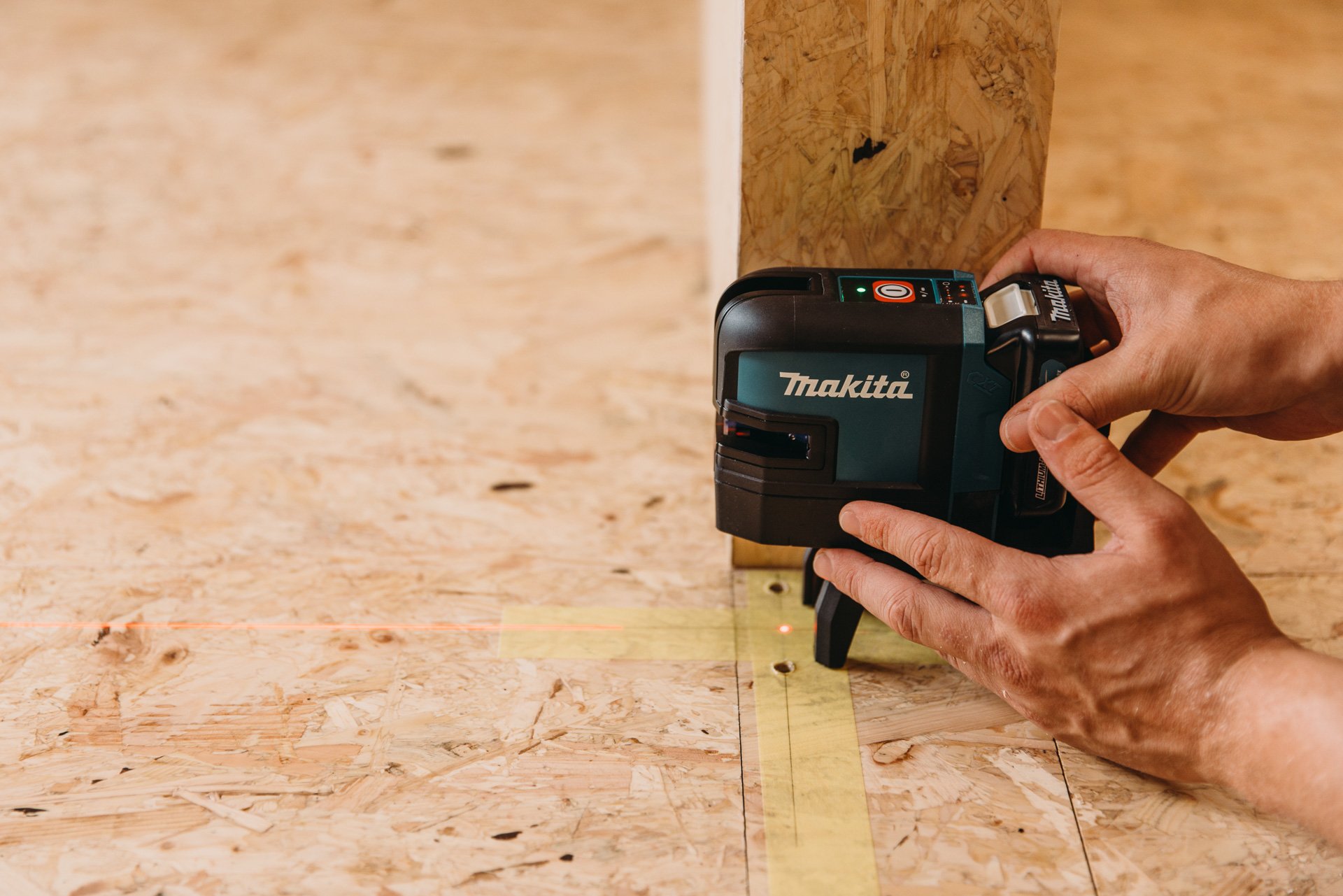

A posição da placa para o teto pode ser facilmente determinada usando um ponteiro laser.

Importante: este modo de instalação aplica-se ao Pivot superior 40 mm (TP-40) e Pivot superior 50 mm (TP-70). A instalação da sua placa para o teto é diferente quanto for instalado o Pivot superior Reversed (TP-R), pois o sistema é montado no teto ou por cima da porta em vez do que no topo da porta.

É perfurado o orifício para o tubo na parte superior da placa para o teto e os parafusos podem ser pré-perfurados. A parte superior da placa para o teto é recoberta de cola e pode ser fixada no teto. Por fim, a placa também é fixada com parafusos para a segurar.


3 | Montagem da porta

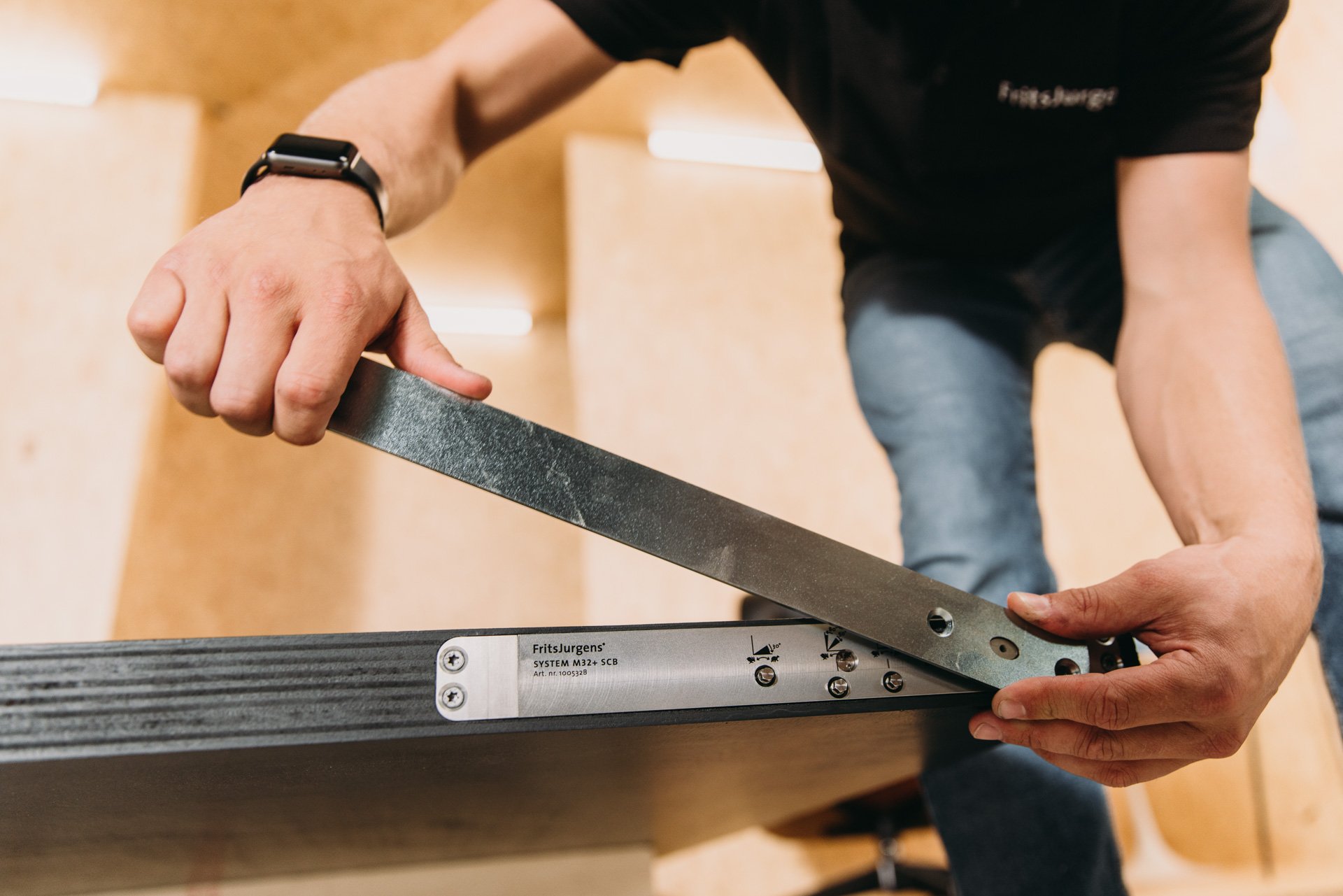

A porta pode ser facilmente posicionada levantando primeiro o eixo oval no System M ou System M+ no entalhe da placa para o pavimento. É importante que a porta seja colocada na sua posição aberta, para que o eixo oval possa ser rodado para essa direção. O Axle Wrench é um acessório útil para o fazer.

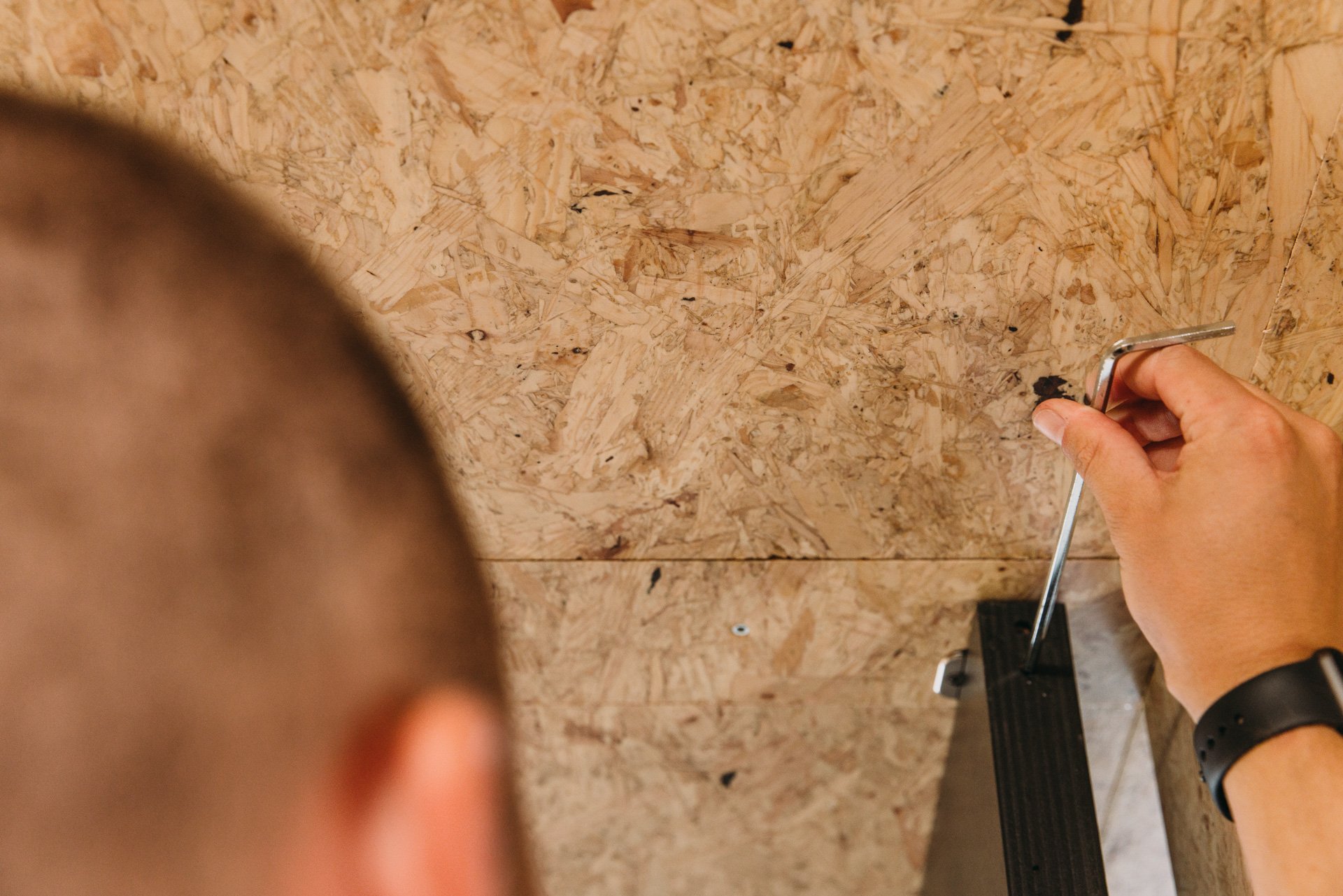

Após posicionar a porta no piso, o pivô de topo é estendido rodando dezasseis vezes a chave hexagonal fornecida no orifício inferior no topo da porta oito vezes (TP-40 e TP-70) ou dezesseis vezes (TP-CG).

Importante: este modo de instalação aplica-se ao Pivot superior 40 mm (TP-40) e Pivot superior 70 mm (TP-70). Quando o Pivot superior Reversed (TP-R) é instalado, o eixo é rodado para baixo (a partir do pivot superior no teto ou por cima da porta) para dentro do recetor no topo da porta – reversed.


4 | Ajuste da porta

A localização e o movimento da porta podem ser ajustados após instalar o System M+ e o System M.

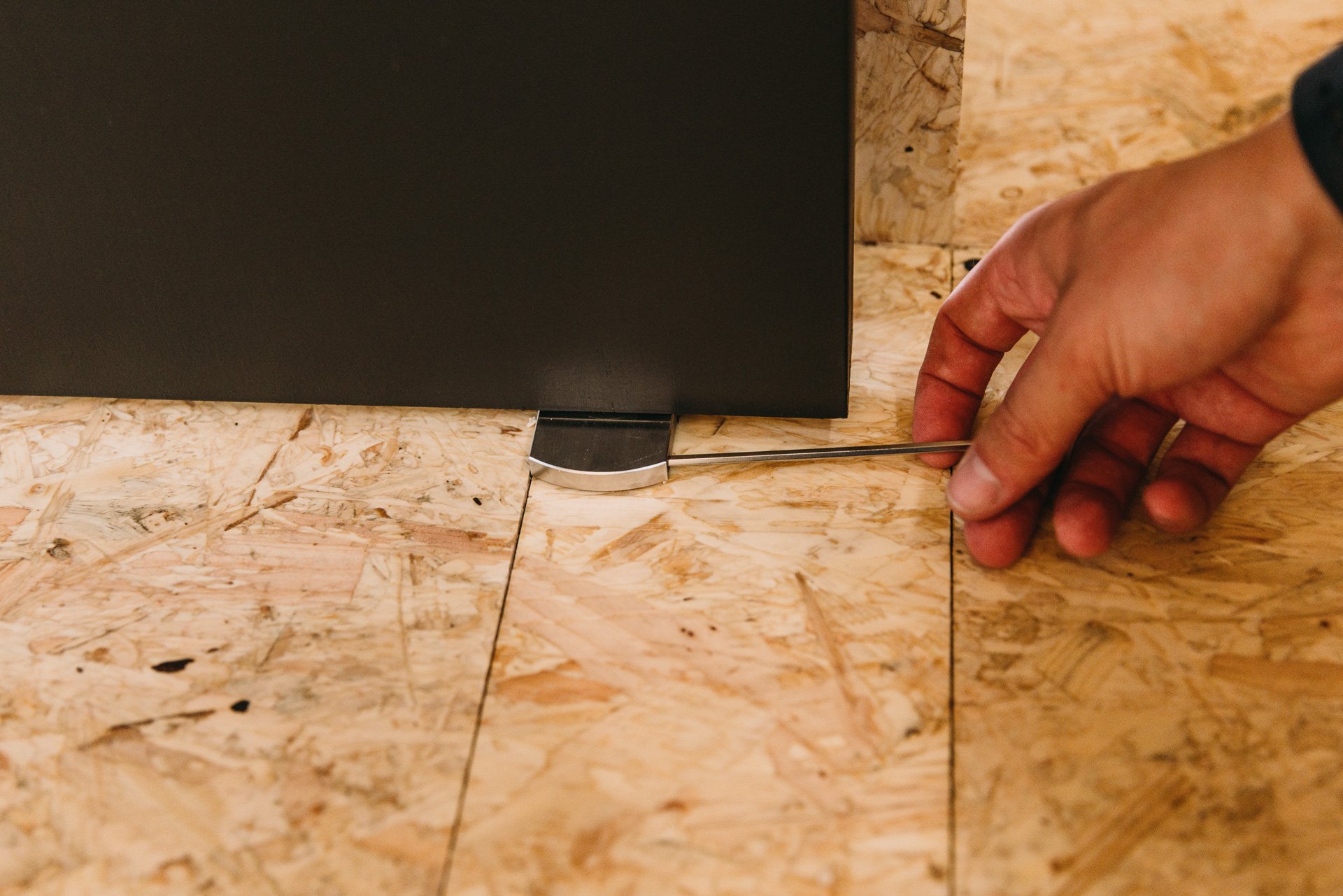

Posição radial

Ajustando a posição radial é possível deslocar a porta de 2,5 graus para a frente ou para trás para alinhar a porta com a parede ou o caixilho. A posição radial é ajustada na placa de piso.

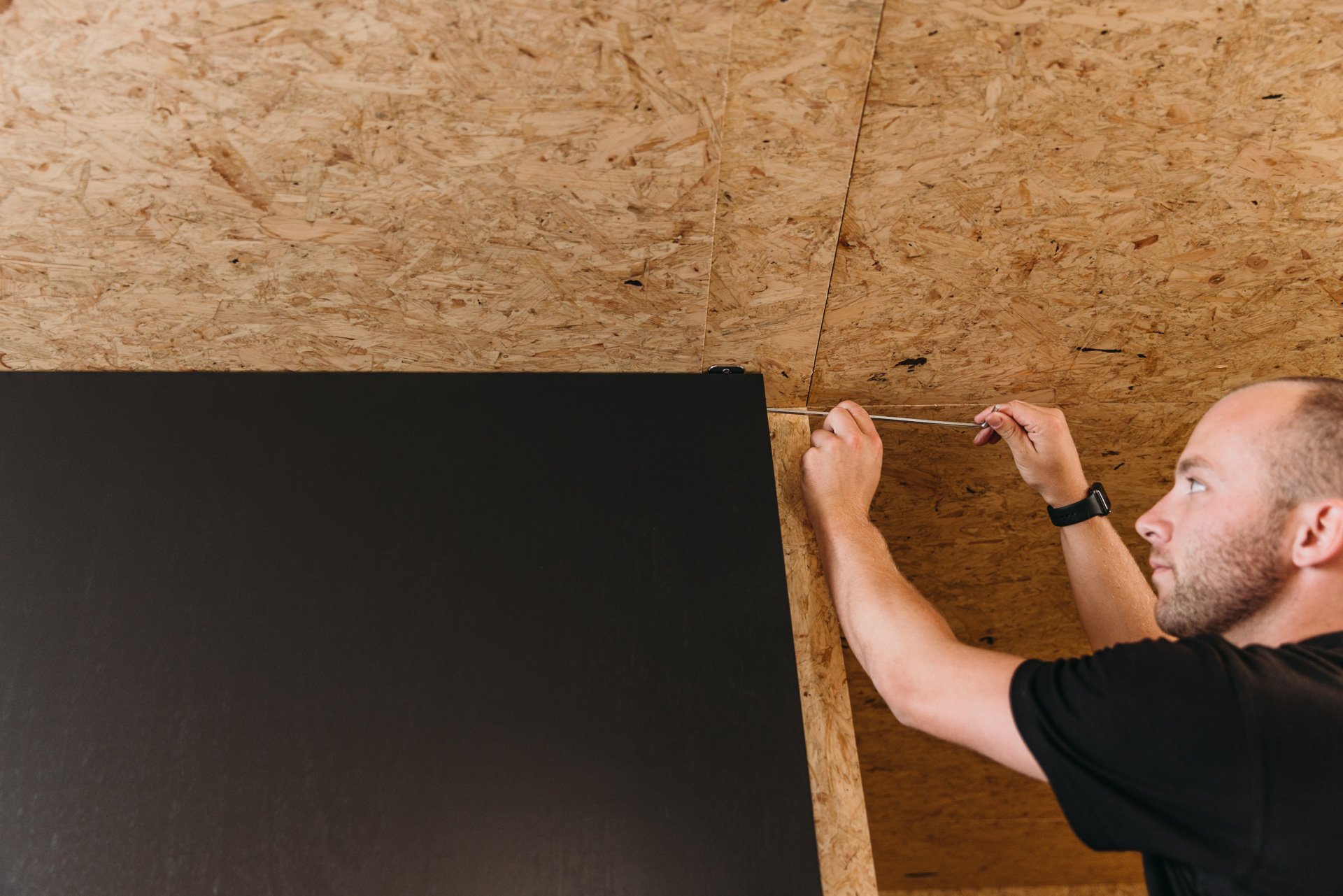

Junta de fecho

Pode agora ajustar a junta de fecho da porta. Basta aceder ao pivot superior através da abertura de topo na porta.

Importante: este modo de ajuste aplica-se ao Pivot superior 40 mm (TP-40) e Pivot superior 70 mm (TP-70). Quando é instalado o Pivot superior Reversed (TP-R), o parafuso está localizado na parte inferior do sistema na porta ou na travessa superior.


Movimento

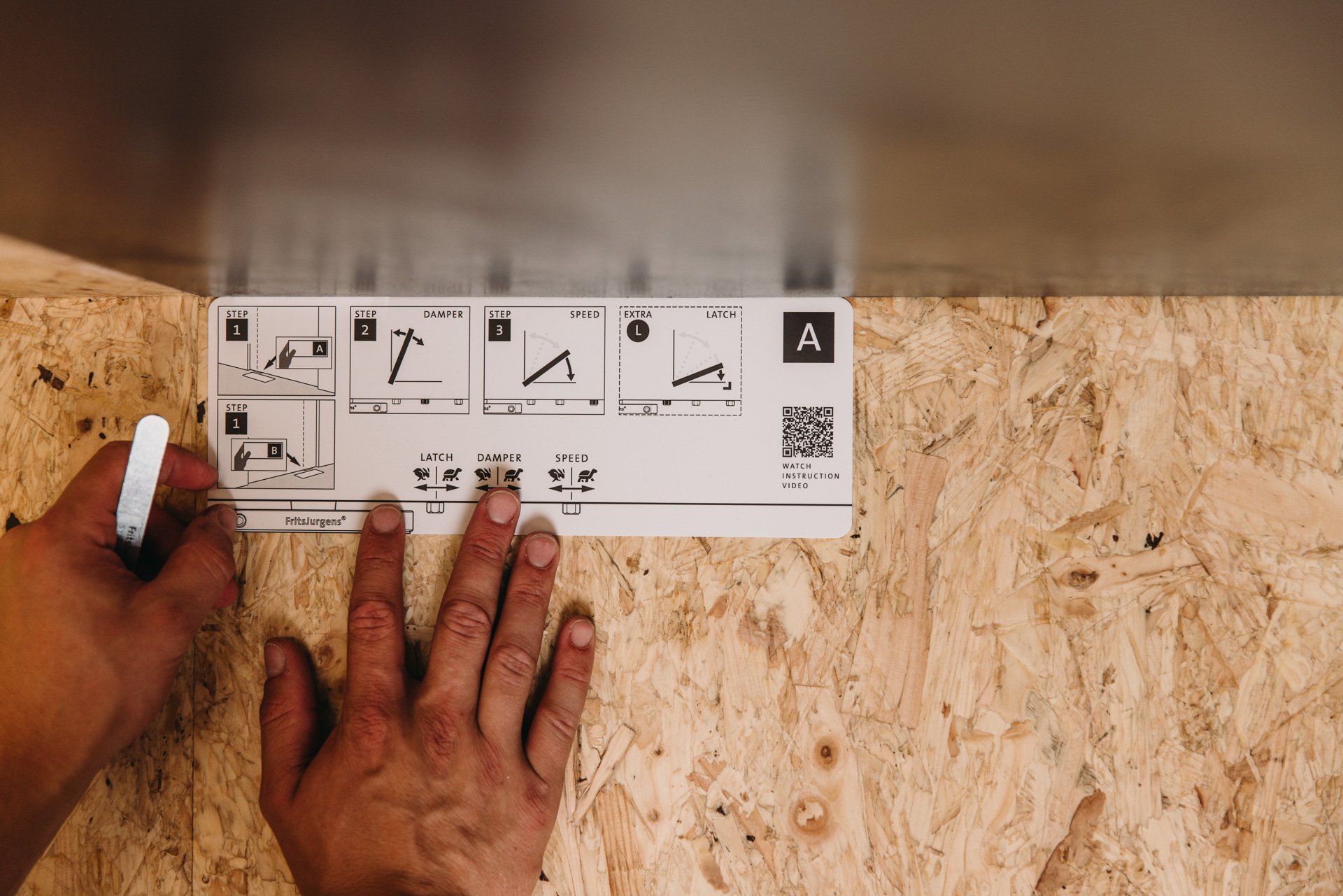

O ajuste do movimento da porta é diferente no System M e no System M+. O System M+ tem duas opções extra de ajuste para o movimento da porta, por isso este passo difere ligeiramente entre estes sistemas.

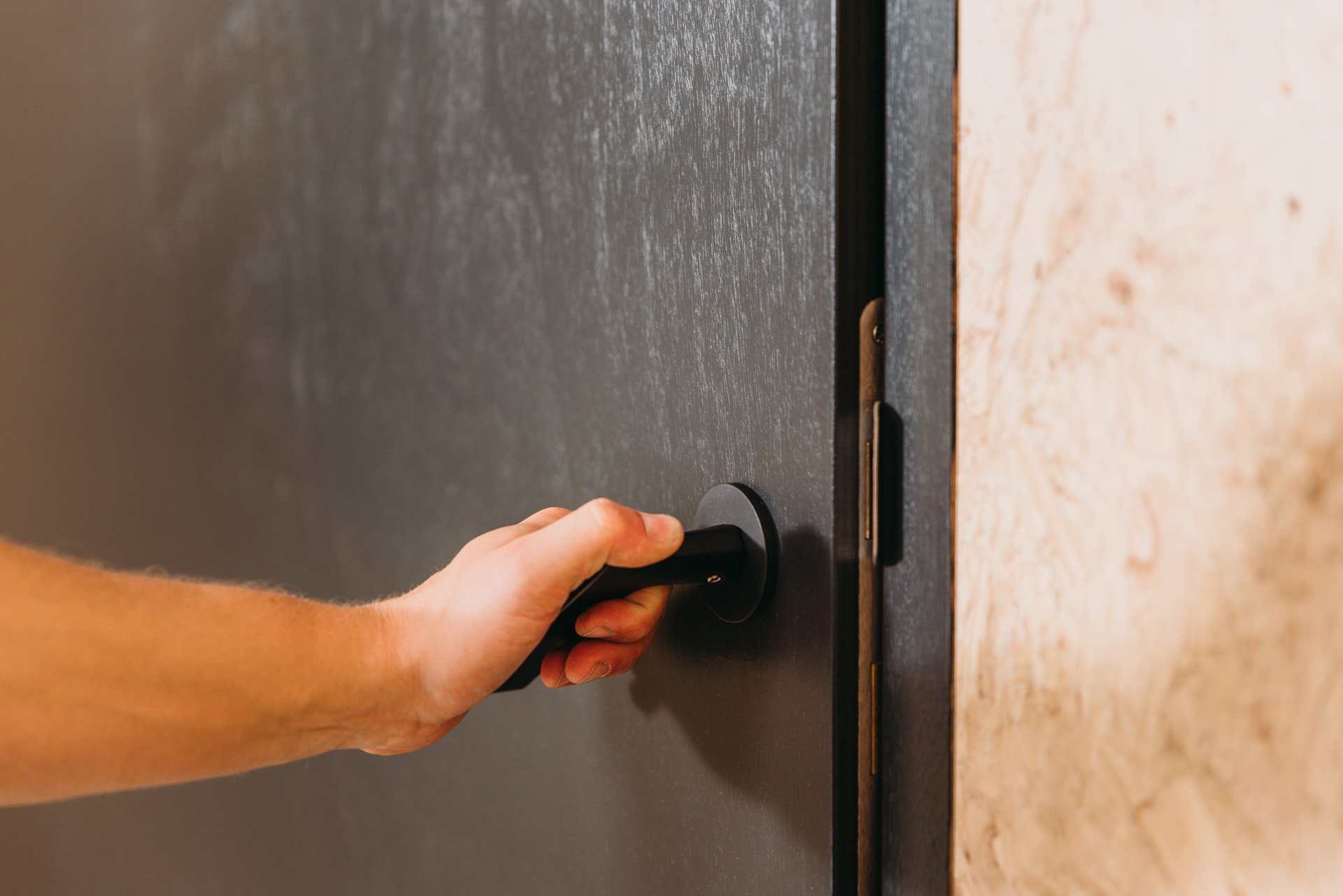

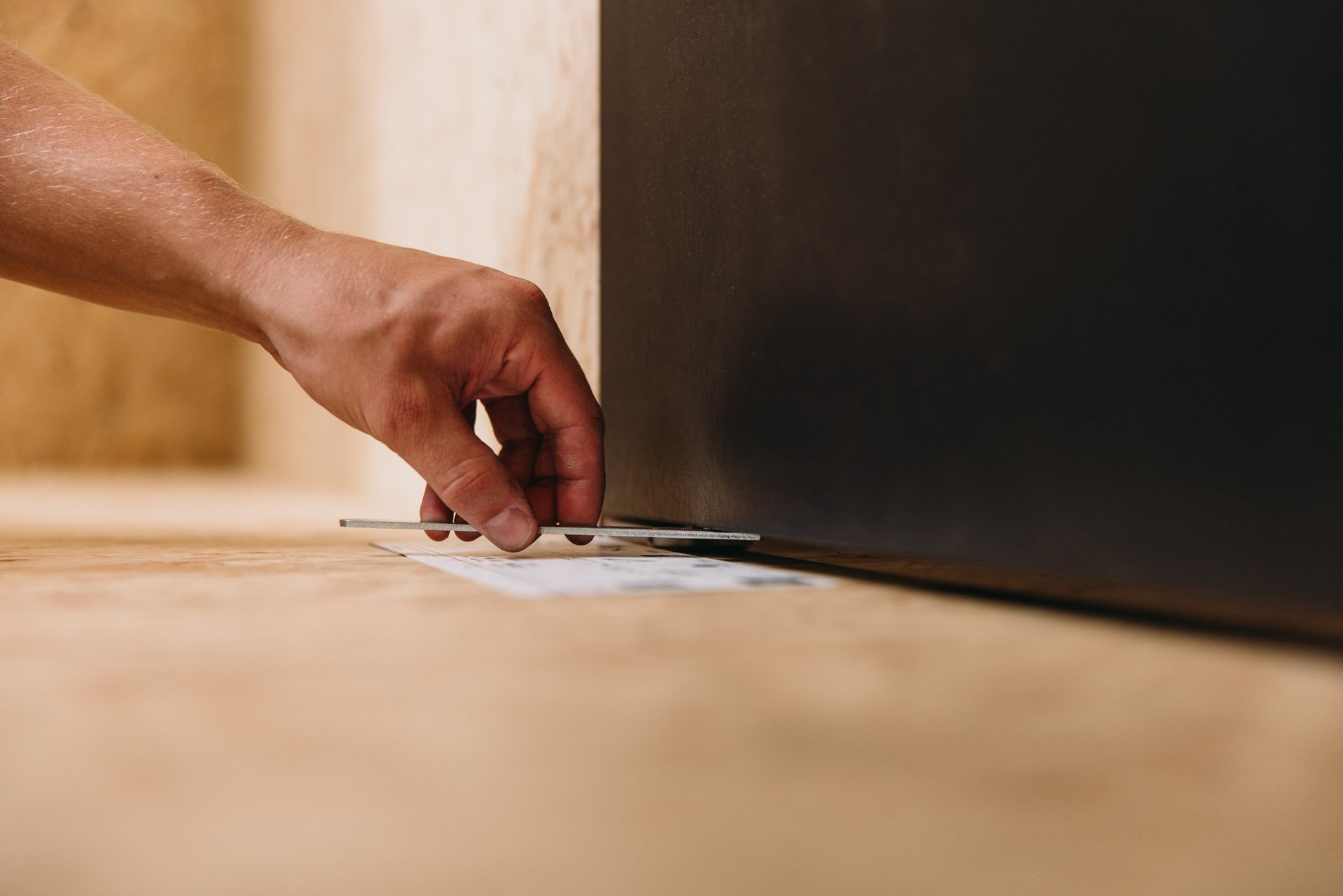

O System M tem o Damper Control ajustável, com o System M+ é possível ajustar o Damper Control, o 30° Speed Control e o Latch Control.

System M

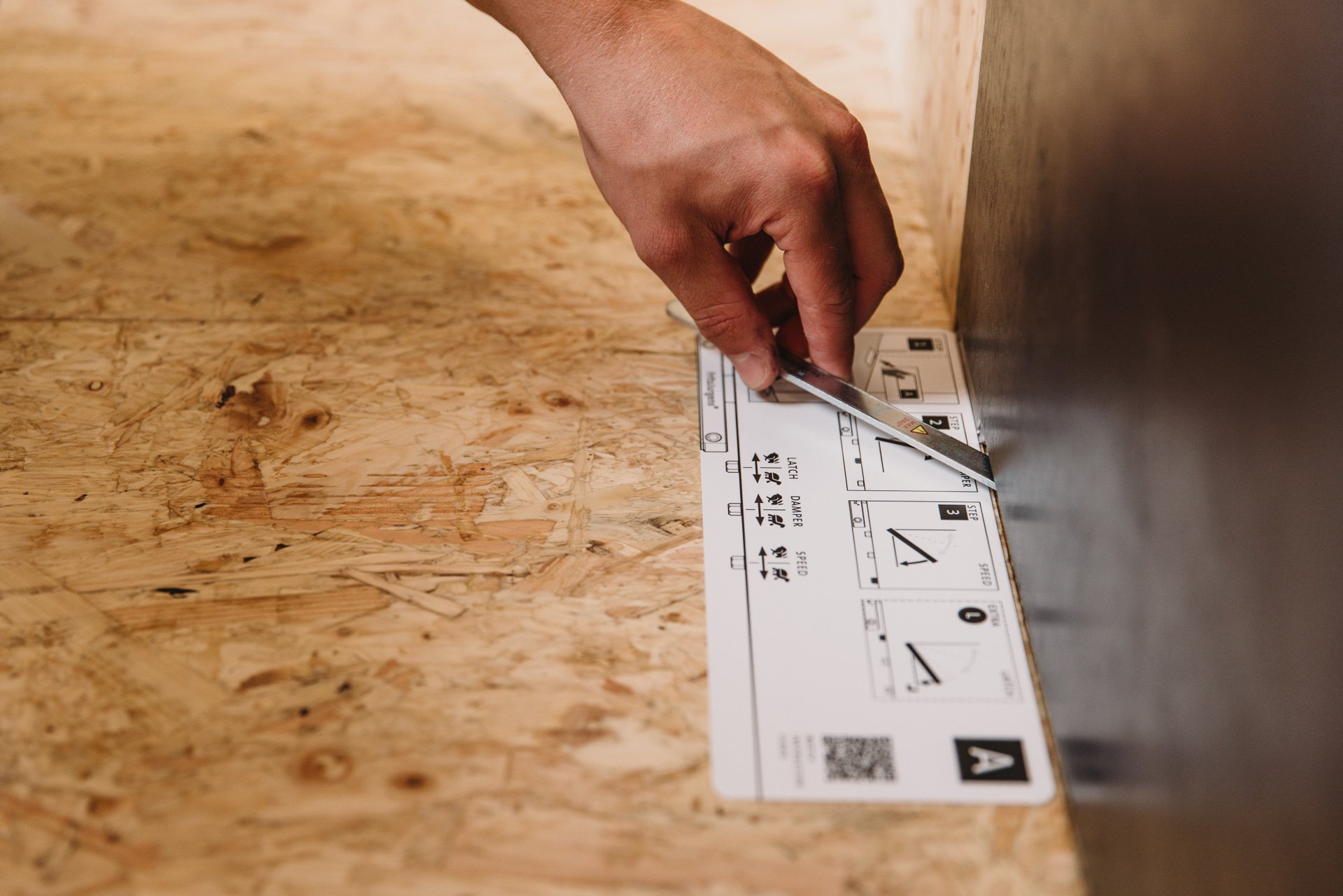

O Damper Control permite ajustar o amortecedor de abertura hidráulico e o fecho suave da sua porta pivotante.


System M+


Assistência na instalação

Se necessitar de mais assistência para a instalação da sua porta pivotante, não hesite em contactar-nos ou a um revendedor da sua área.
