Außen-Pivottüren
Außen-Drehtüren sind eine Möglichkeit, einen starken ersten Eindruck für jedes Wohn- oder Geschäftsgebäude zu hinterlassen. Der Eingang gibt den Ton für das restliche Interieur vor. Mit FritsJurgens Drehtürscharnieren können Sie Ihre Eingangstür aus jedem Material gestalten: Holz, Stahl, Glas, Stein oder Verbundwerkstoffe, in nahezu jeder Größe bis zu 500 kg.
Dieser Leitfaden umfasst alles, was Sie für die Ausschreibung, den Bau und die Detailplanung einer Außen-Pivottür benötigen, die genauso gut funktioniert wie sie aussieht.
Haben Sie bereits alles, was Sie benötigen? Nehmen Sie Kontakt auf und fordern Sie Ihre Pivottür über einen unserer zertifizierten Partner an.
Drehtüren mit unbegrenztem Design
Mit den FritsJurgens Drehtürscharniersystemen sind die Designmöglichkeiten für Ihre Außen-Drehtür nahezu grenzenlos. Ihre Tür kann aus jedem Material gefertigt werden, von Holz bis Marmor. Die Türhöhe ist unbegrenzt. Die System One-Unterstützung trägt Außen-Drehtüren bis zu 500 kg. System M+ macht die Tür selbstschließend mit zusätzlichen Steuerfunktionen.
Es sind keine konstruktiven Anpassungen an der Schwelle erforderlich. Das Drehtürscharniersystem wird innerhalb der Tür montiert und ruht auf einer kleinen Bodenplatte. Eine Drehtür schafft eine klare Grenze zwischen Innen und Außen, ohne auf beiden Seiten Kompromisse einzugehen.
Das richtige System für Ihre Außen-Pivottür wählen
Nicht jedes Pivot-System eignet sich für jede Außentür-Anwendung. Die richtige Wahl hängt von den erforderlichen Funktionen ab: selbstschließend, Haltepositionen, Riegeleinrastung oder freischwingend.
| Erforderliche Funktion und empfohlenes System | |
|---|---|
| Manuelles Öffnen und Schließen, freischwingend | System One |
| Haltepositionen bei 90° | System M+ |
| Selbstschließend mit Sanftschließfunktion | System M+ |
| Einstellbares Riegeleinrasten | System M+ |
Was Sie über die einzelnen Systeme für den Außeneinsatz wissen sollten
FritsJurgens System M+
System M+ bietet selbstschließende Bewegung, einstellbare Damper Control, 30° Speed Control und Latch Control. Es ist die bevorzugte Wahl, wenn ein kontrollierter, selbstschließender Eingang gefordert wird. Beachten Sie bei Außenanwendungen, dass die Leistung der Öffnungsdämpfung und der Riegelfunktion durch äußere Einflüsse wie Winddruck, Temperatur sowie den Widerstand von Dichtungen und Schlössern beeinflusst werden kann. Klären Sie diese Erwartungen bereits in der Ausschreibungsphase.
FritsJurgens System One
System One arbeitet als freischwingender Pivot. Es ist so konzipiert, dass es alle externen Widerstände überwindet, und eignet sich daher gut für Außentüren, bei denen der Widerstand von Dichtungen oder Schlössern die Pivot-Bewegung nicht beeinträchtigen darf. System One trägt Türen von 0 bis 500 kg und ermöglicht manuell gesteuerte Öffnungs- und Schließbewegungen.
FritsJurgens System Fx
System Fx bietet vier starke Haltepositionen (0°, 90°, 180°, 270°). Es eignet sich für stark frequentierte Eingänge, bei denen die Tür offen bleiben soll. Hinweis: Bei Außentüren kann die 90°-Halteposition durch Winddruck überwunden werden, wenn die Tür nach außen öffnet. Lesen Sie dazu den Abschnitt zur Öffnungsrichtung weiter unten.
Nicht sicher, welches System Sie benötigen?
Mit unserem Produktselektor ermitteln Sie schnell die am besten geeignete Produktkombination für Ihre Außen-Pivottür.
Wetterschutz für Ihre Außen-Pivottür
Eine Pivottür lässt sich mit der richtigen Abdichtung und Falzkonfiguration wetterfest machen. Das erfordert eine sorgfältige Abstimmung zwischen Pivot-System, Türblatt und Schwellendetail.

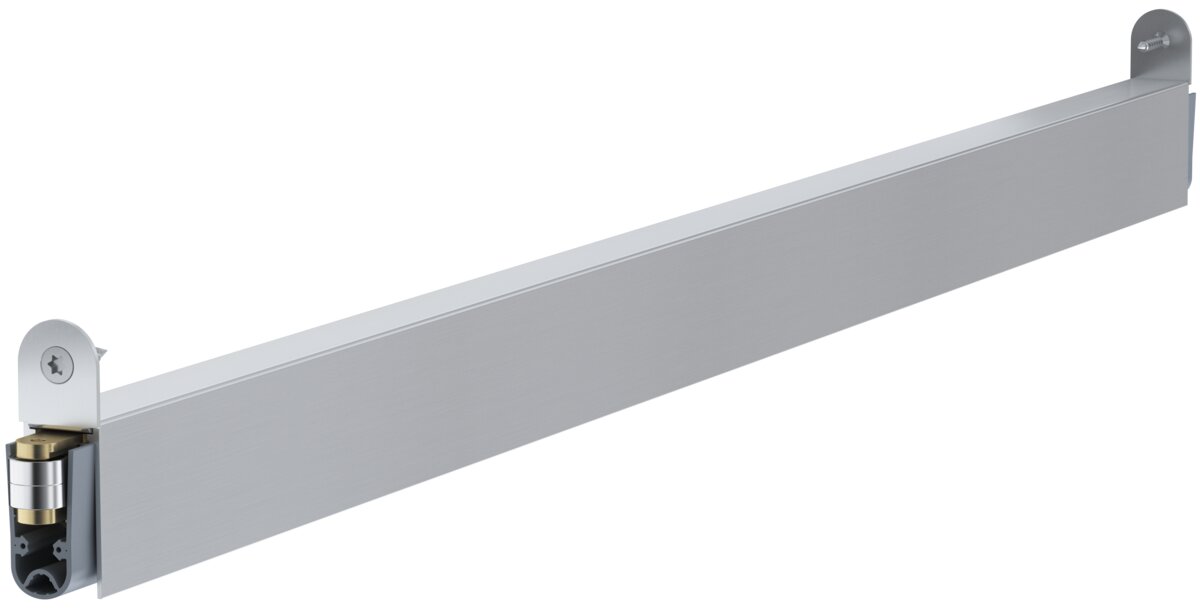

Automatische Absenkdichtung
Eine automatische Absenkdichtung senkt sich beim Schließen der Tür ab und dichtet den Spalt zwischen Türunterkante und Boden. Bei Außen-Pivottüren muss die Absenkdichtung mit der Pivot-Position und dem Flush-Bodenplatten-Detail kompatibel sein.
Verwenden Sie für Außen-Pivottüren eine Absenkdichtung, die speziell für Pivottüranwendungen entwickelt wurde. Standard-Absenkdichtungen sind auf Drehtüren ausgelegt und funktionieren mit der Pivottürgeometrie möglicherweise nicht korrekt. Wichtige Auswahlkriterien sind: Kompatibilität mit der Einbautiefe der versenkten Bodenplatte, Dichtungskompressionstoleranzen passend zu den Spaltmaßen Ihrer Tür sowie eine geprüfte Wetterfestigkeit und Schalldämmung. Eine einfalzige Konfiguration ist ein geeigneter Ausgangspunkt für die meisten FritsJurgens-Produkte. Überprüfen Sie stets die Toleranzanforderungen des Herstellers anhand der Spaltmaße Ihrer spezifischen Tür.
Falzkonfigurationen
- Einfacher Falz: Einfacheres Detail, geeignet für geschützte Eingangsbereiche
- Doppelter Falz: Höhere Wetterschutzleistung, empfohlen für exponierte Fassaden
Das Falzdetail muss die Drehnase berücksichtigen. Das ist der Spalt, der sich beim Drehen der Tür öffnet, und er muss korrekt ausgeführt werden. FritsJurgens arbeitet mit erfahrenen Fachpartnern für die Detailplanung bei Pivot-Bewegungen zusammen.
Öffnungsrichtung und Ihre Drehtürspezifikation
Die Öffnungsrichtung einer Außen-Drehtür hängt vom Gebäudetyp, den örtlichen Vorschriften und dem Projektkontext ab. Die Anforderungen variieren je nach Zuständigkeitsbereich. Bestätigen Sie immer die korrekte Öffnungsrichtung mit dem Projektarchitekten oder einem lokalen Bauordnungsberater, bevor Sie die Spezifikation abschließen.
Was die Öffnungsrichtung für Ihre Spezifikation bedeutet
In vielen Märkten öffnen Haustüren traditionell nach innen. In anderen ist das Öffnen nach außen die Norm, geprägt durch Klima, räumliche Gepflogenheiten oder Brandschutztradition. Keine Richtung ist universell korrekt. Was für Ihre Spezifikation zählt, ist die Bestätigung der lokalen Konvention, etwaiger geltender Vorschriften und der praktischen Konsequenzen für das verwendete Drehtürsystem.
Wohngebäude und Gewerbegebäude
In gewerblichen Gebäuden und Gebäuden mit hoher Belegung schreiben lokale Bauvorschriften häufig vor, dass Fluchttüren in Fluchtrichtung öffnen müssen. Wo dies für einen Drehtür-Eingang gilt, besteht der typische Ansatz darin, neben der Drehtür einen separaten, normkonformen Notausgang vorzusehen. Die Anforderungen an Fluchtwege variieren je nach Gebäudetyp und Zuständigkeitsbereich. Bestätigen Sie die Anforderungen für Ihr Projekt beim Projektarchitekten oder der Baubehörde.

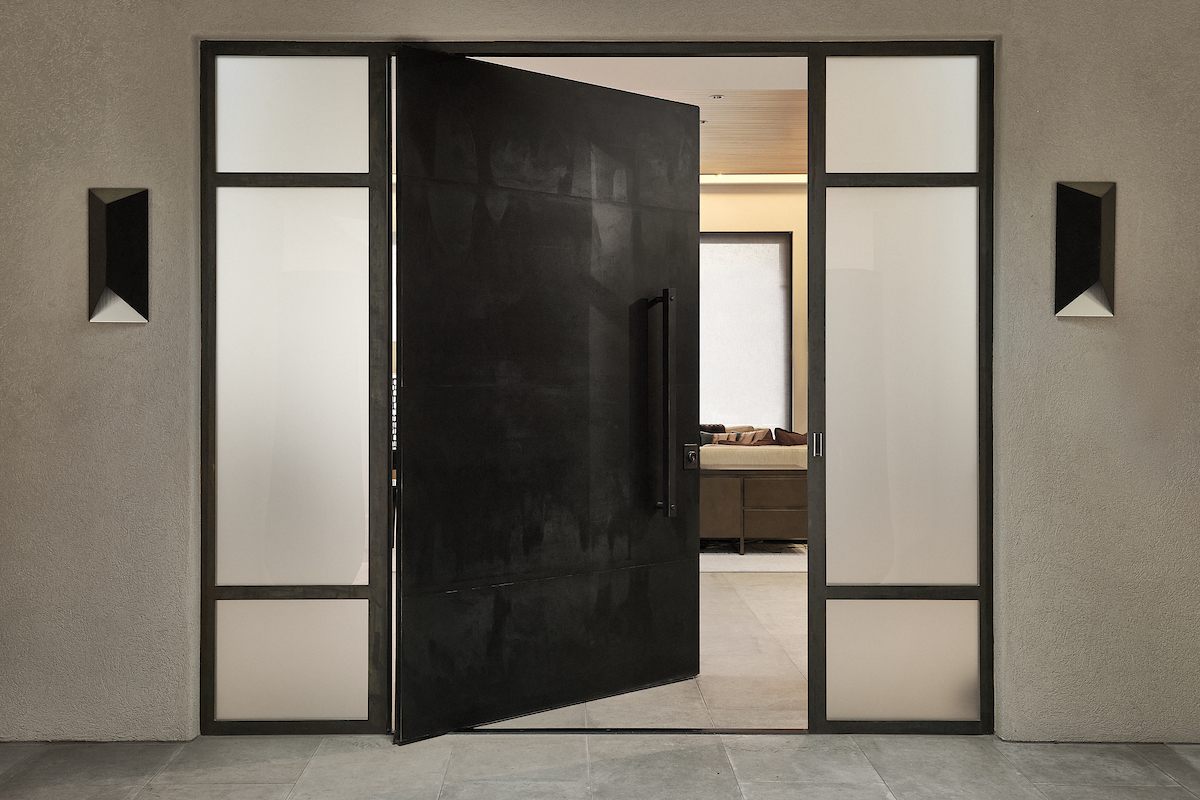

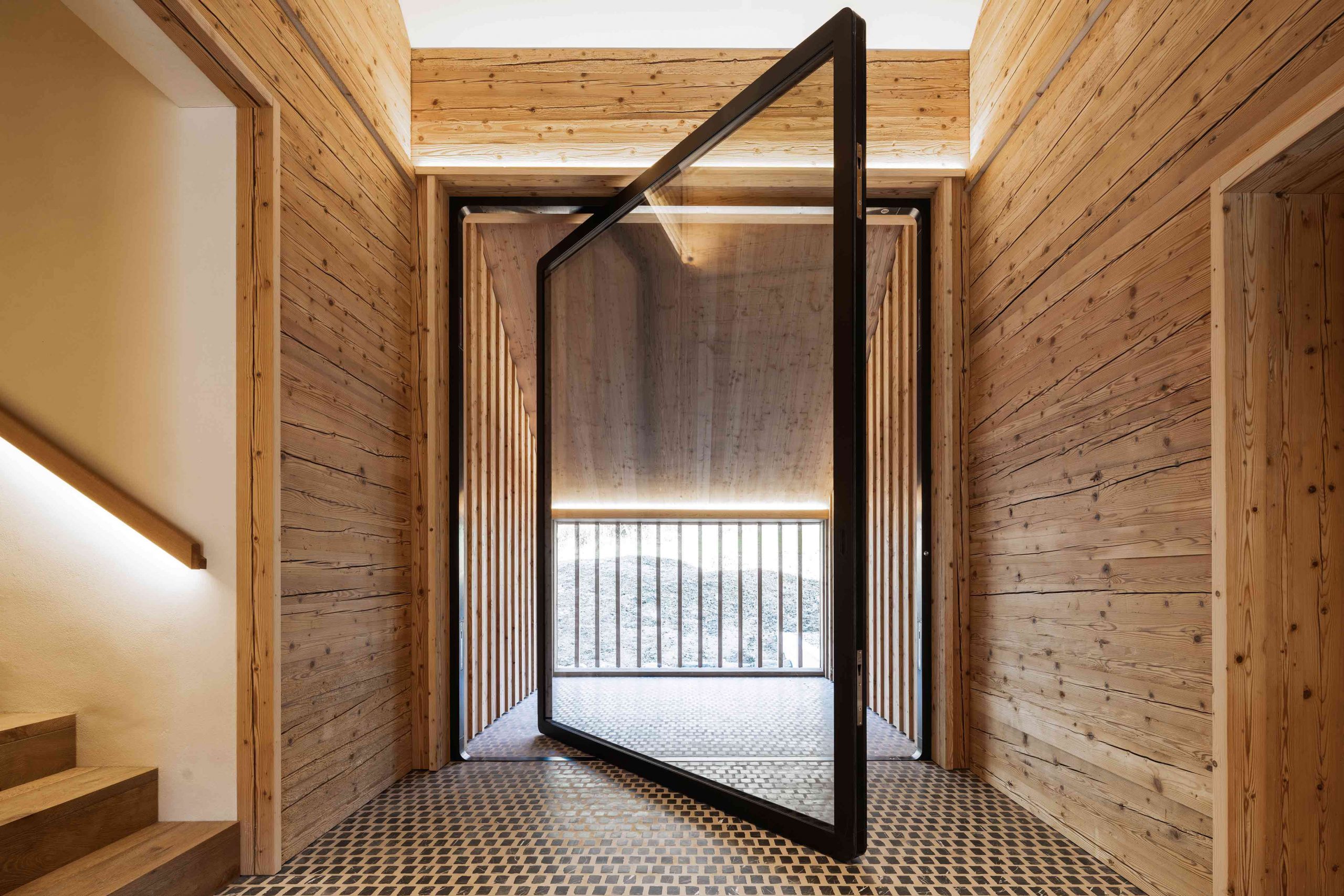

Beispiele für Außen-Pivottüren
Bodenplatten-Auswahl für Außen-Pivottüren
Für den Außeneinsatz schreiben Sie stets eine Flush Bodenplatte aus. Standardbodenplatten stehen über die Bodenoberfläche hervor und kollidieren beim Schließen mit einer automatischen Absenkdichtung – was auf Dauer sowohl die Dichtung als auch die Platte beschädigt.
Flush Bodenplatten versenken sich vollständig in den Boden und geben den Weg der Absenkdichtung komplett frei. Es sind zwei Varianten erhältlich:
- Bodenplatte Flush Squared (FS): Für Aluminiumschwellen. Das eckige Profil ist auf die Geometrie von Metallschwellen-Systemen abgestimmt.
- Bodenplatte Flush Rounded (FR): Für Holz- oder Steinschwellen. Das abgerundete Profil passt zu Schwellen aus Naturmaterialien.
Beide Varianten sind in Edelstahl (SS) oder PVD Schwarz (BK) erhältlich, aus gehärtetem 420er Edelstahl gefräst. Die Bodenplatte wird nur 8 mm versenkt. Es sind keine konstruktiven Änderungen an der Schwelle erforderlich.
Bei Montage auf weichen Untergründen wie Holz oder Mörtel können statt der 8-mm-Stifte die 30-mm-Stifte für eine sichere Befestigung verwendet werden.
Hardware für Eingangs-Pivottüren
Moderne Eingangstüren integrieren häufig Smart Locks, elektronische Zugangskontrolle oder architektonische Beleuchtung. FritsJurgens Pivot-Scharnier-Systeme unterstützen vollständige Elektrifizierung durch obere Pivots mit integrierter Kabeldurchführung – so wird die Verkabelung unsichtbar durch die Tür geführt.
Die folgenden oberen Pivot-Modelle unterstützen die Elektrifizierung per Kabeldurchführung:
- Oberer Pivot 70 mm Class G
- Oberer Pivot Reversed
- Oberer Pivot 40 mm Class G
Alle drei sind kompatibel mit motorisierten Mehrpunktverriegelungs-Systemen und elektronischer Zugangskontrolle.
Für die Türbewegung bietet System M+ Damper Control und 30° Speed Control. Das ermöglicht präzise Kontrolle über Geschwindigkeit und Bewegungsgefühl selbst der größten Eingangstüren. Latch Control sorgt in den letzten 10° des Schließvorgangs für einen abschließenden Kraftstoß – so rastet die Tür bei jedem Schließen zuverlässig ein.
Einbruchsicherheit
Europäische Normen für den Einbruchschutz sind in EN 1627 festgelegt. Diese klassifiziert Türkonstruktionen von RC1 (niedrigste) bis RC6 (höchste) auf Basis ihrer Widerstandsfähigkeit gegen manuellen Angriff.
Ein wichtiger Hinweis: FritsJurgens Pivot-Systeme verfügen über keine EN 1627-Zertifizierung.
Die RC-Klassifizierung gilt für die vollständige Türkonstruktion. Blatt, Rahmen, Schlösser und Scharniere gemeinsam. Die Verantwortung für die RC-Konformität liegt beim Türhersteller und dem Systemintegrator – nicht beim Pivot-Scharnier allein.
FritsJurgens Pivots lassen sich mit den richtigen Maßnahmen in RC-klassifizierte Türkonstruktionen integrieren:
Verhindern, dass die Tür angehoben wird
Die primäre Schwachstelle einer Pivottür ist die Möglichkeit, das Blatt von der Bodenplatte anzuheben. Dreipunktschlösser auf beiden Seiten der Tür sind die wirksamste Gegenmaßnahme. Sie verhindern das Anheben der Tür auch unter erheblicher Krafteinwirkung.
Den oberen Pivot sichern
Ein metallischer Abstandsring um den Montagestift des oberen Pivots eliminiert den Spielraum zwischen Tür und Deckenplatte und verhindert so, dass die Tür nach oben gehebelt werden kann. Die erforderliche Stärke hängt vom Abstand in der jeweiligen Installation ab.
Integrieren Sie bei sicherheitsrelevanten Anwendungen ein geprüftes Mehrpunktverriegelungssystem. Ein Mehrpunktschloss greift an drei oder mehr Punkten entlang des Türrahmens ein und bietet sowohl Einbruchschutz als auch Schutz gegen das Anheben der Tür. Für die Smart-Building-Integration achten Sie auf Systeme mit Manipulationsschutz und Smart-Home-Anbindung. Wählen Sie stets ein System, das mit der Pivottürgeometrie kompatibel und für die RC-Klasse Ihres Projekts geprüft ist.
FritsJurgens übernimmt keine Verantwortung für die Zusammensetzung der Türkonstruktion oder deren RC-Klassifizierung.
Gewicht, Breite und die richtige Gewichtsklasse
Die richtige Gewichtsklasse zu wählen ist für eine langfristige Funktionalität entscheidend. Das Türgewicht allein reicht als Information nicht aus.
Der entscheidende Faktor ist die Lateralkraft: die Drehlast, die beim Schwingen der Tür auf das Pivot-System wirkt. Eine breitere Tür mit gleichem Gewicht erzeugt eine höhere Lateralkraft, weil die Last über einen größeren Hebelarm wirkt.
F lateral = Türgewicht × (Türbreite / 2) / Pivot-Abstand
Eine 150-kg-Tür mit 1.200 mm Breite erzeugt eine deutlich höhere Lateralkraft als eine 150-kg-Tür mit 900 mm Breite. Wer allein auf Basis des Gewichts ausschreibt, riskiert eine Unterdimensionierung des Systems – ein Fehler, den es zu vermeiden gilt.
Berechnen Sie die Lateralkraft stets, bevor Sie eine Gewichtsklasse festlegen. Nutzen Sie den FritsJurgens Lateralkraftrechner für ein genaues Ergebnis oder konfigurieren Sie das gesamte System im Selektor.
Ausschreibungs-Checkliste für Außen-Pivottüren
Bestätigen Sie vor dem Abschluss Ihrer Ausschreibung für die Außen-Pivottür Folgendes:
- Öffnungsrichtung bestätigt
- Türgewicht und -breite bestätigt. Gewichtsklasse berechnet und System ausgewählt.
- Systemtyp bestätigt: System M+ (selbstschließend), System Fx (Haltepositionen) oder System One (freischwingend)
- Flush Bodenplatte ausgeschrieben: Flush Square für Aluminiumschwellen, Flush Rounded für Holz- oder Steinschwellen
- Absenkdichtung und Falzdetail geklärt. Einfacher oder doppelter Falz mit dem Türhersteller bestätigt
- Drehtürpunkt-Versatz bestätigen, um Platz für Absenkdichtungen oder Bürsten zu schaffen
- Elektrifizierung erforderlich → Oberer Pivot TP-70, TP-40 oder TP-R Class G mit Kabeldurchführung ausgeschrieben
- RC-Klassifizierungsanforderung bestätigt → Mehrpunktverriegelungspartner ausgewählt
- Spaltmaße berechnet
- Installationspartner bestätigt → Bezugsquelle
- 24-stündige Aushärtezeit des Klebstoffs in den Montageplan eingeplant
Weitere Materialien für Pivottüren entdecken
Für Außen-Pivottüren sind viele Anwendungen und Erscheinungsbilder denkbar und möglich. Denken Sie zum Beispiel an Glas und Stahl, Holz oder sogar Stein. Welches Material Sie auch bevorzugen: System One eignet sich für jeden Türtyp mit einem Gewicht bis 500 kg.
Weltweit wurden unterschiedlichste Materialien in Pivottüren mit FritsJurgens Pivot-Scharnieren eingesetzt. Lassen Sie sich inspirieren und gestalten Sie Ihre ideale Außen-Pivottür.
