Puertas pivotantes exteriores
Las puertas pivotantes exteriores son una forma eficaz de causar una fuerte primera impresión en cualquier edificio residencial o comercial. La entrada marca el tono del resto del interior. Con los pivotes FritsJurgens, puede diseñar su puerta de entrada en cualquier material: madera, acero, vidrio, piedra o composite, a casi cualquier escala hasta 500 kg.
Esta guía cubre todo lo que necesita para prescribir, construir y detallar una puerta pivotante exterior que funcione tan bien como se ve.
¿Ya tiene todo lo que necesita? Póngase en contacto y solicite su puerta pivotante a través de uno de nuestros distribuidores homologados.
Puertas pivotantes exteriores con posibilidades de diseño ilimitadas
Con los sistemas de pivote FritsJurgens, las posibilidades de diseño para su puerta pivotante exterior son prácticamente ilimitadas. Su puerta puede fabricarse en cualquier material, desde madera hasta mármol, y no hay restricción en la altura de la puerta. System One soporta puertas pivotantes exteriores de hasta 500 kg. System M+ hace que la puerta sea de cierre automático, con funciones de control adicionales.
No se necesitan ajustes estructurales en el umbral. El sistema de pivote se monta en el interior de la puerta y descansa sobre una pequeña placa de pavimento. Una puerta pivotante crea un límite claro entre el interior y el exterior, sin compromisos en ninguno de los dos lados.
Elegir el sistema adecuado para su puerta pivotante exterior
No todos los sistemas de pivote son adecuados para todas las aplicaciones de puertas exteriores. La elección correcta depende de las funciones requeridas: cierre automático, posiciones de retención, enganche del cerrojo o movimiento libre.
| Función requerida y sistema recomendado | |
|---|---|
| Apertura y cierre manuales, movimiento libre | System One |
| Posiciones de retención a 90° | System M+ |
| Cierre automático con amortiguación suave | System M+ |
| Enganche de cerrojo regulable | System M+ |
Lo que debe saber sobre cada sistema en condiciones exteriores
FritsJurgens System M+
System M+ ofrece movimiento de cierre automático, Damper Control regulable, 30° Speed Control y Latch Control. Es la opción preferida cuando se requiere una entrada controlada y de cierre automático. Para aplicaciones exteriores, tenga en cuenta que el rendimiento del amortiguamiento de apertura y la función del cerrojo pueden verse afectados por condiciones externas como la presión del viento, la temperatura y la resistencia de juntas y cerraduras. Establezca estas expectativas claramente en la fase de prescripción.
FritsJurgens System One
System One funciona como un pivote de movimiento libre. Está diseñado para superar toda resistencia externa, lo que lo hace muy adecuado para puertas exteriores donde la resistencia de juntas o cerraduras no debe interferir con el movimiento del pivote. System One soporta puertas de 0 a 500 kg y permite un movimiento de apertura y cierre controlado manualmente.
FritsJurgens System Fx
System Fx ofrece cuatro posiciones de retención resistentes (0°, 90°, 180°, 270°). Es adecuado para entradas de alto tráfico donde la puerta debe permanecer abierta. Nota: en puertas exteriores, la posición de retención a 90° puede superarse por la presión del viento si la puerta abre hacia el exterior. Consulte el apartado sobre dirección de apertura más abajo.
¿No está seguro de qué herrajes necesita?
Con nuestro selector de productos puede encontrar fácilmente la combinación de productos más adecuada para su puerta pivotante exterior.
Estanqueidad de su puerta pivotante exterior
Una puerta pivotante puede hacerse estanca con la configuración correcta de juntas y rebajes. Requiere una coordinación cuidadosa entre el sistema pivotante, la hoja de la puerta y el detalle del umbral.
Burlete
Un burlete se desplaza hacia su posición al cerrar la puerta, sellando el espacio entre la parte inferior de la puerta y el suelo. Para puertas pivotantes exteriores, el burlete debe ser compatible con la posición del pivote y con el detalle de la placa de suelo a ras.
Una solución probada para puertas exteriores es un burlete adecuado, instalado en una configuración de un solo rebaje junto con System One. Siempre verifique los requisitos de tolerancia del fabricante del burlete en relación con las dimensiones de la separación de su puerta específica.
Configuraciones de rebaje
- Rebaje simple: detalle más sencillo, adecuado para entradas protegidas
- Doble rebaje: mayor rendimiento de estanqueidad, recomendado para fachadas expuestas
El detalle del rebaje debe tener en cuenta la junta de rotación. Es la holgura que se abre al girar la puerta y debe detallarse correctamente. FritsJurgens trabaja con socios especializados con experiencia en el detalle para movimientos pivotantes.
Dirección de apertura y especificación de su puerta pivotante
La dirección de apertura de una puerta pivotante exterior depende del tipo de edificio, la normativa local y el contexto del proyecto. Los requisitos varían según la jurisdicción. Confirme siempre la dirección de apertura correcta con el arquitecto del proyecto o un consultor local de normativa de construcción antes de finalizar la especificación.
Lo que la dirección de apertura significa para su especificación
En muchos mercados, las puertas de entrada residenciales abren convencionalmente hacia dentro. En otros, la apertura hacia fuera es la norma, determinada por el clima, las costumbres espaciales o la tradición de seguridad contra incendios. Ninguna de las dos direcciones es universalmente correcta. Lo que importa para su especificación es confirmar la convención local, los requisitos normativos aplicables y las consecuencias prácticas para el sistema pivotante que se utiliza.
Edificios residenciales y comerciales
En los edificios comerciales y de alta ocupación, los códigos de construcción locales exigen habitualmente que las puertas de salida abran en la dirección de evacuación. Cuando esto se aplica a una entrada pivotante, el enfoque habitual consiste en proporcionar una salida de emergencia separada y conforme junto a la puerta pivotante. Los requisitos de evacuación varían según el tipo de edificio y la jurisdicción. Confirme los requisitos de su proyecto con el arquitecto del proyecto o la autoridad de control de edificios.

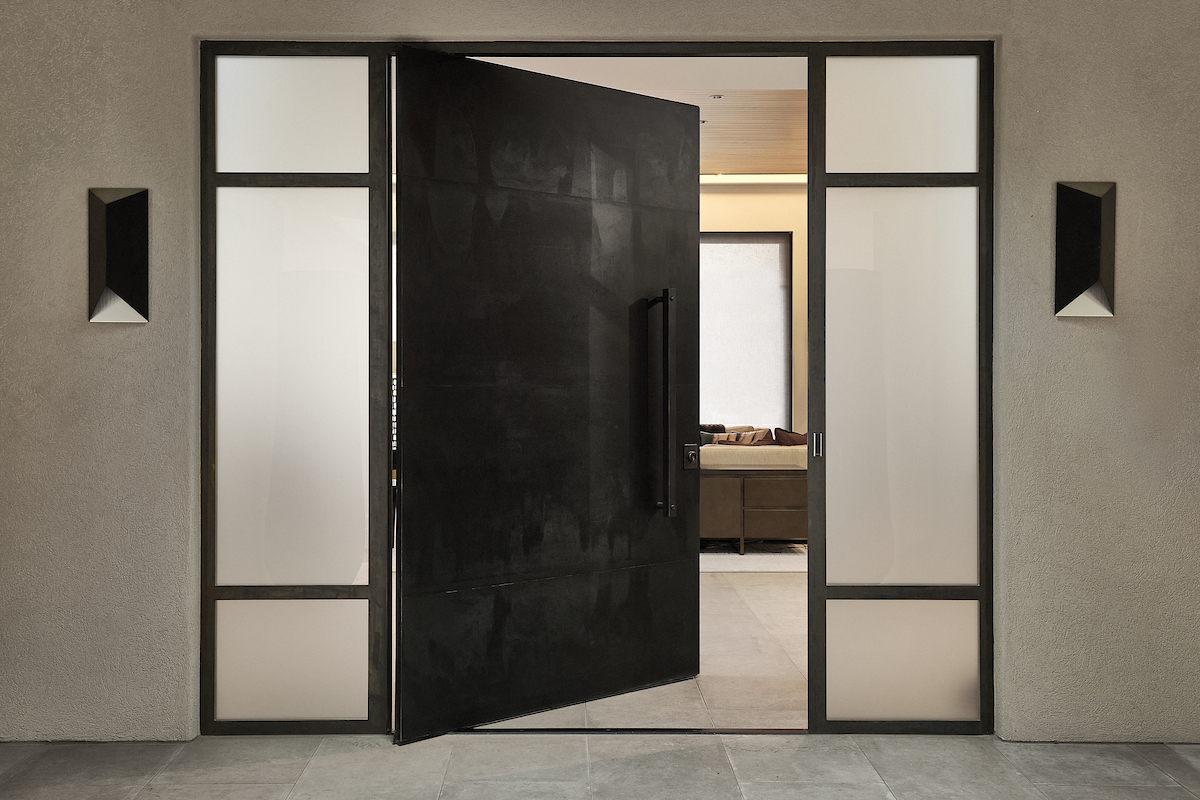

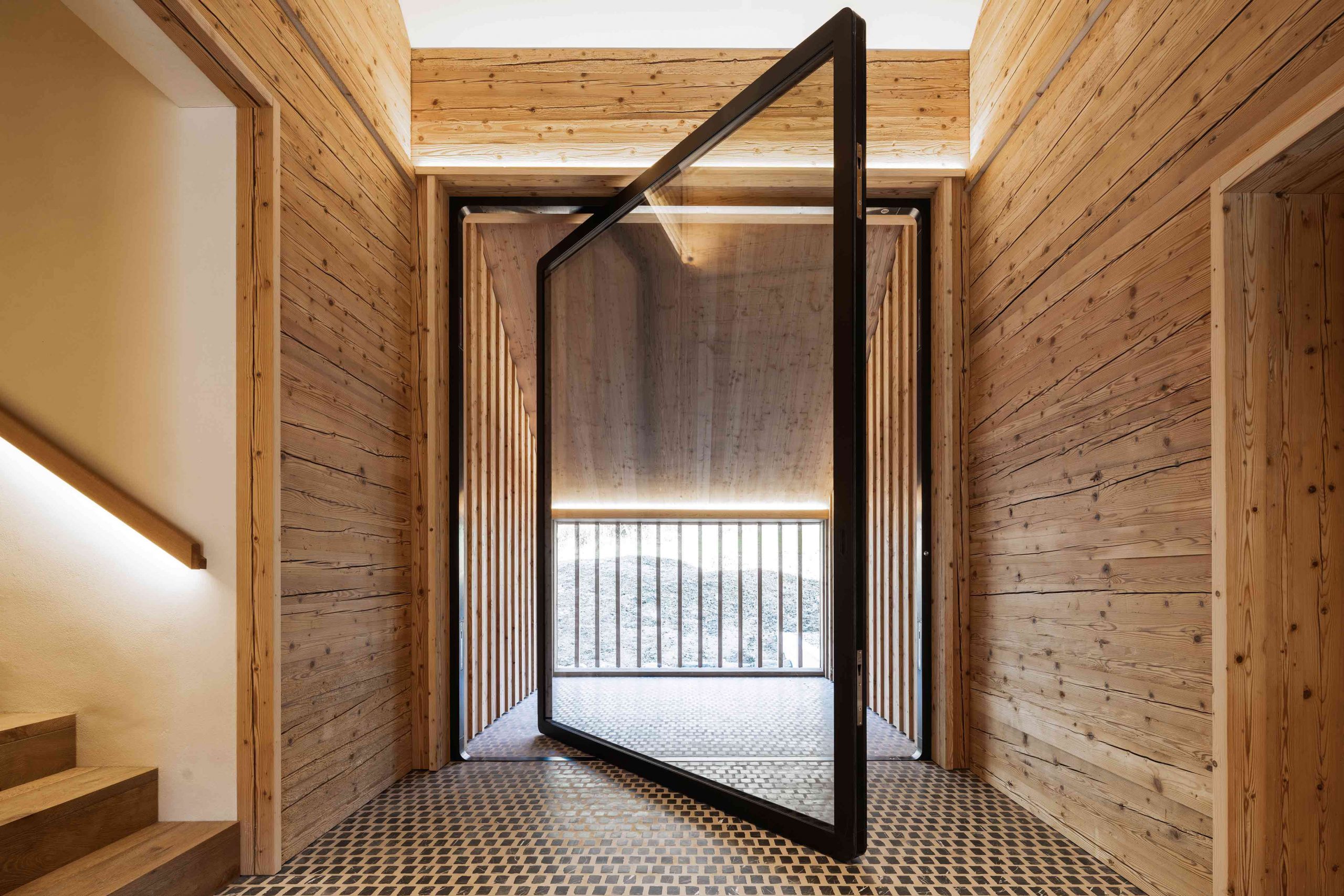

Ejemplos de puertas pivotantes exteriores
Selección de placa de pavimento para puertas pivotantes exteriores
Para uso exterior, prescriba siempre una placa de pavimento Flush. Las placas de pavimento estándar sobresalen de la superficie del suelo y chocarán con un cierre automático de umbral al cerrar la puerta, dañando tanto la junta como la placa con el tiempo.
Las placas de pavimento Flush se encastran completamente en el suelo, despejando por completo el recorrido del cierre de umbral. Hay dos variantes disponibles:
- Placa de pavimento Flush Squared (FS): para umbrales de aluminio. El perfil cuadrado se alinea con la geometría de los sistemas de umbral metálico.
- Placa de pavimento Flush Rounded (FR): para umbrales de madera o piedra. El perfil redondeado se adapta a los umbrales de materiales naturales.
Ambas variantes están disponibles en acero inoxidable (SS) o PVD Negro (BK), mecanizadas en acero inoxidable endurecido 420. La placa de pavimento solo está encastrada 8 mm. No se requiere ninguna modificación estructural en el umbral.
Cuando la puerta se monta sobre superficies blandas como madera o mortero, puede utilizar los pasadores de 30 mm en lugar de los de 8 mm para un anclaje sólido.
Herrajes para puertas pivotantes de entrada
Las puertas de entrada modernas suelen integrar cerraduras inteligentes, control de acceso electrónico o iluminación arquitectónica. Los sistemas de pivote FritsJurgens admiten electrificación completa a través de pivotes superiores con pasacables integrado, lo que permite que el cableado pase de forma invisible a través de la puerta.
Los siguientes modelos de pivote superior admiten electrificación mediante pasacables:
- Pivote superior 70 mm Class G
- Pivote superior Reversed
- Pivote superior 40 mm Class G
Los tres son compatibles con sistemas de cierre multipunto motorizados y control de acceso electrónico.
Para el movimiento de la puerta, System M+ ofrece Damper Control y 30° Speed Control. Esto proporciona un control preciso de la velocidad y la sensación incluso en las puertas de entrada más grandes. Latch Control añade un impulso final de fuerza en los últimos 10° de cierre, asegurando que la puerta encaje de forma consistente en cada cierre.
Resistencia al robo y seguridad
Las normas europeas de resistencia a la efracción están definidas por la EN 1627, que clasifica los conjuntos de puertas de RC1 (el más bajo) a RC6 (el más alto) en función de su capacidad para resistir un ataque manual.
Una aclaración importante: los sistemas de pivote FritsJurgens no disponen de certificación EN 1627.
La clasificación RC se aplica al conjunto completo de la puerta. Hoja, marco, cerraduras y bisagras, todos juntos. La responsabilidad del cumplimiento RC recae en el fabricante de la puerta y el integrador del sistema, no en el pivote por sí solo.
Los pivotes FritsJurgens pueden integrarse en conjuntos de puertas con clasificación RC tomando las precauciones adecuadas:
Evitar que la puerta sea levantada
La principal vulnerabilidad de una puerta pivotante es la posibilidad de levantar la hoja de la placa de pavimento. Las cerraduras de tres puntos en ambos lados de la puerta son la contramedida más eficaz. Impiden que la puerta sea levantada incluso bajo una fuerza considerable.
Asegurar el pivote superior
Un anillo separador metálico alrededor del pasador de montaje del pivote superior elimina la holgura entre la puerta y la placa de techo, impidiendo que la puerta sea palancada hacia arriba. El grosor necesario depende de la distancia utilizada en la instalación específica.
Para aplicaciones de alta seguridad, integre un sistema de cierre multipunto homologado. Un cierre multipunto actúa en tres o más puntos a lo largo del marco de la puerta, proporcionando tanto resistencia a la efracción como protección contra el levantamiento. Para la integración en edificios inteligentes, busque sistemas con detección de manipulación y conectividad domótica. Seleccione siempre un sistema compatible con la geometría de la puerta pivotante y verificado conforme al requisito de clase RC de su proyecto.
FritsJurgens no es responsable de la composición del conjunto de la puerta ni de su clasificación RC.
Peso, anchura y selección de la clase de peso correcta
Seleccionar la clase de peso correcta es fundamental para un rendimiento duradero. El peso de la puerta por sí solo no es información suficiente.
El factor determinante es la fuerza lateral: la carga de rotación aplicada al sistema de pivote cuando la puerta oscila. Una puerta más ancha del mismo peso produce una fuerza lateral mayor, porque la carga actúa sobre un brazo de palanca más largo.
F lateral = peso de la puerta × (anchura de la puerta / 2) / distancia del pivote
Una puerta de 150 kg con 1.200 mm de anchura genera una fuerza lateral notablemente mayor que una puerta de 150 kg con 900 mm de anchura. Prescribir únicamente en base al peso arriesga infravalorar el sistema – un error que conviene evitar.
Calcule siempre la fuerza lateral antes de confirmar una clase de peso. Utilice la calculadora de fuerza lateral de FritsJurgens para obtener un resultado preciso, o configure el sistema completo en el selector.
Lista de verificación de prescripción para puertas pivotantes exteriores
Antes de finalizar la prescripción de su puerta pivotante exterior, confirme lo siguiente:
- Dirección de apertura confirmada
- Peso y anchura de la puerta confirmados. Clase de peso calculada y sistema seleccionado.
- Tipo de sistema confirmado: System M+ (cierre automático), System Fx (posiciones de retención) o System One (movimiento libre)
- Placa de pavimento Flush prescrita: Flush Square para umbrales de aluminio, Flush Rounded para umbrales de madera o piedra
- Cierre de umbral y detalle de rebaje resueltos. Rebaje simple o doble confirmado con el fabricante de la puerta
- Confirme el desplazamiento del punto de pivote para dar espacio a los sellos de umbral o cepillos.
- Electrificación requerida → pivote superior TP-70, TP-40 o TP-R Class G con pasacables prescrito
- Requisito de clase RC confirmado → socio de cierre multipunto seleccionado
- Dimensiones de holgura calculadas
- Socio de instalación confirmado → Dónde comprar
- Tiempo de curado de 24 horas del adhesivo planificado en el calendario de instalación
Descubra más materiales para puertas pivotantes
Son muchas las aplicaciones y apariencias posibles para las puertas pivotantes exteriores. Piense por ejemplo en vidrio y acero, madera o incluso piedra. Sea cual sea su material preferido, System One es adecuado para cualquier tipo de puerta con un peso de hasta 500 kg.
Se han utilizado distintos tipos de materiales en puertas pivotantes equipadas con pivotes FritsJurgens en todo el mundo. Déjese inspirar y cree su puerta pivotante exterior ideal.
