Innen-Pivottüren

Akustische Leistung

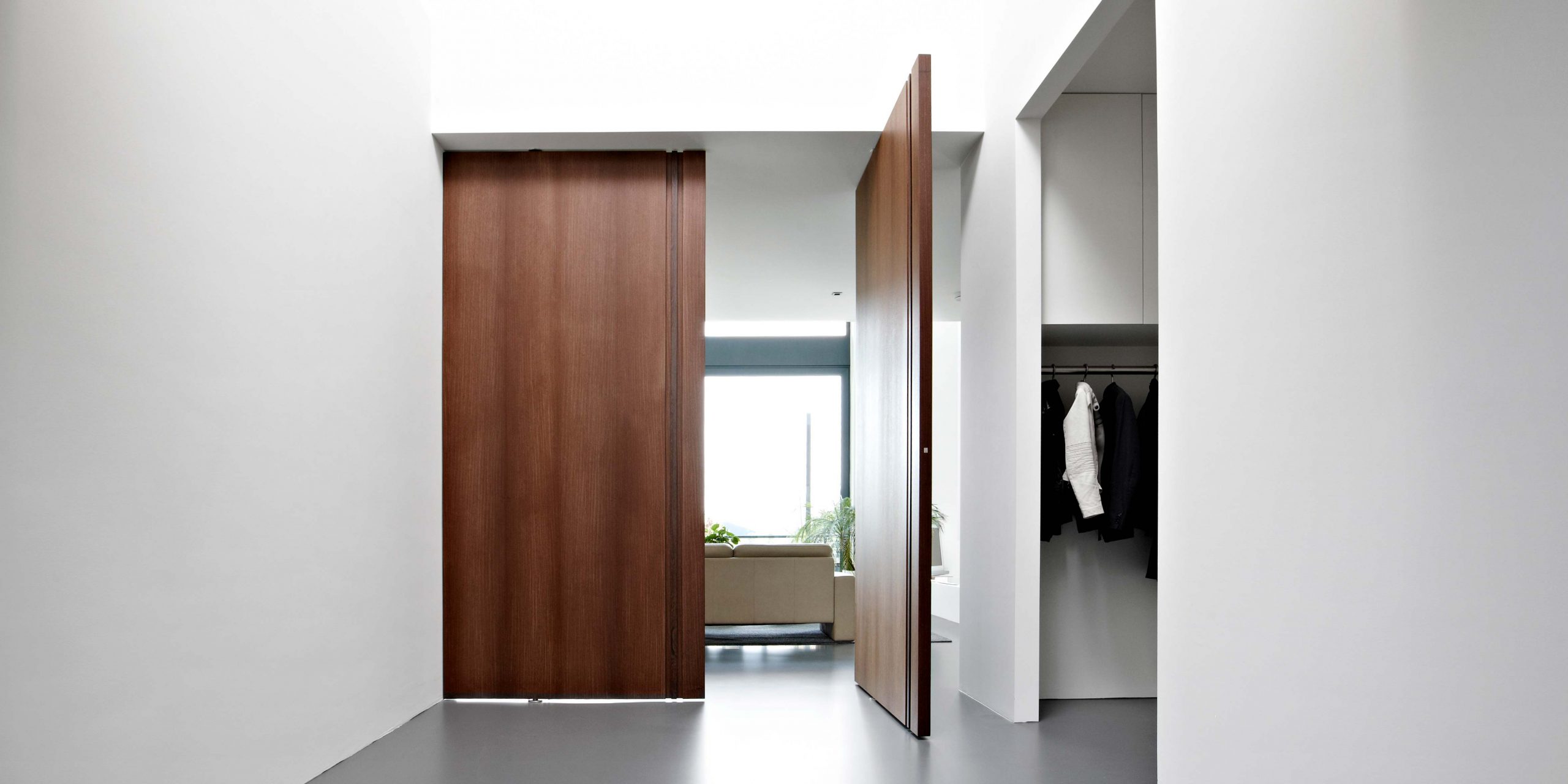

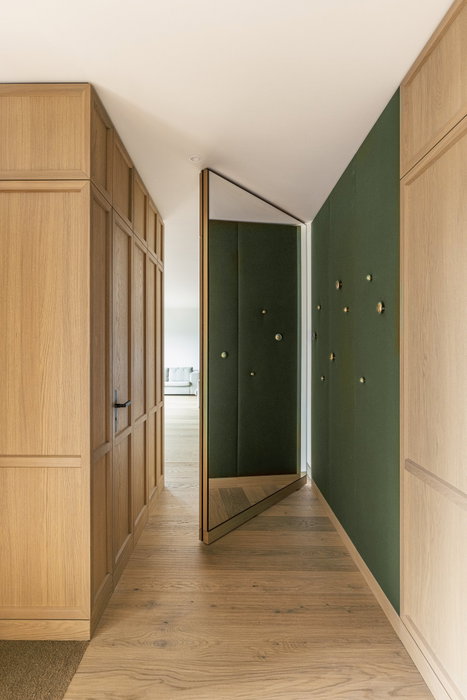

Eine Pivottür sieht anders aus als eine traditionelle Tür und funktioniert auch tatsächlich anders. Eine Pivottür rotiert um einen vertikalen Achspunkt oben und unten und schließt bei akustischen Türen gegen einen Falzanschlag. Das wirft verständliche Fragen zur Schalldämmung auf, und diese Fragen sind berechtigt. Gerade weil die Funktionsweise sich unterscheidet, stellt eine Pivottür andere Anforderungen an die Abdichtung.

Dies muss jedoch kein akustisches Hindernis sein. Wenn die vollständige Lösung stimmt, mit dem richtigen System und den richtigen Dichtungen, ist die akustische Leistung vergleichbar mit der einer traditionellen Tür. Es kommt auf das Zusammenspiel aller Komponenten an. Es kommt nicht auf das Scharnier an.

Was bestimmt die akustische Leistung?

Die akustische Leistung jeder Tür, ob Pivot oder konventionell, wird durch den schwächsten Punkt in der Konstruktion bestimmt. Ein hochwertiges akustisches Türblatt bietet wenig Nutzen, wenn die Fugen rund um die Tür nicht ordnungsgemäß abgedichtet sind. Schall folgt Schallundichtigkeiten: Eine einzige offene Fuge kann die gesamte akustische Leistung zunichtemachen.

Bei einer Pivottür sind die kritischen Abdichtungspunkte die Pivotfugen oben und unten, wo die Türkante die Öffnung berührt; die Seiten, wo die rotierende Tür an der Wandoberfläche entlangbewegt; und der Bodenspalt unterhalb der Tür. Jeder dieser Punkte erfordert eine durchdachte Abdichtungslösung. Die richtige Kombination hängt vom Türformat, der Bodenausführung und dem akustischen Ziel ab.

Bei der Festlegung des akustischen Ziels werden üblicherweise zwei Werte verwendet. Der Rw-Wert ist die im Labor gemessene Schalldämmung des Türblatts selbst. Realistischer ist der Rw,p-Wert, der die Schalldämmung des vollständigen Türsets, Türblatt, Rahmen, Absenkdichtung und Beschläge, in montiertem Zustand misst. Dies ist der repräsentativste Wert für die tatsächliche Leistung in der Praxis.

Abdichtung und Schließdruck

Eine optimale akustische Leistung erfordert eine einfachwirkende Anordnung. Nur dann ist eine vollständige Perimeter-Abdichtung möglich. Dichtungsprofile entlang der Seiten und der Oberkante bestehen aus Gummidichtungen, die den Spalt zwischen Tür und Rahmen verschließen. Es ist unbedingt erforderlich, dass die Tür beim Schließen ausreichend Druck auf diese Dichtungen ausübt, über die gesamte Höhe der Tür. Ohne diesen Schließdruck komprimieren die Dichtungen unzureichend, und es verbleibt Raum für Schallundichtigkeiten. Eine Absenkdichtung, eine automatisch absenkende Dichtung an der Unterseite der Tür, die den Bodenspalt beim Schließen abschließt, ist dabei ebenfalls unerlässlich.

Bei einer einfachen Falz, bei der die Tür gegen einen Anschlag schließt, sind pivotspezifische Absenkdichtungen die richtige Wahl. Sie sind auf die exakte Bewegungslinie einer Pivottür ausgelegt.

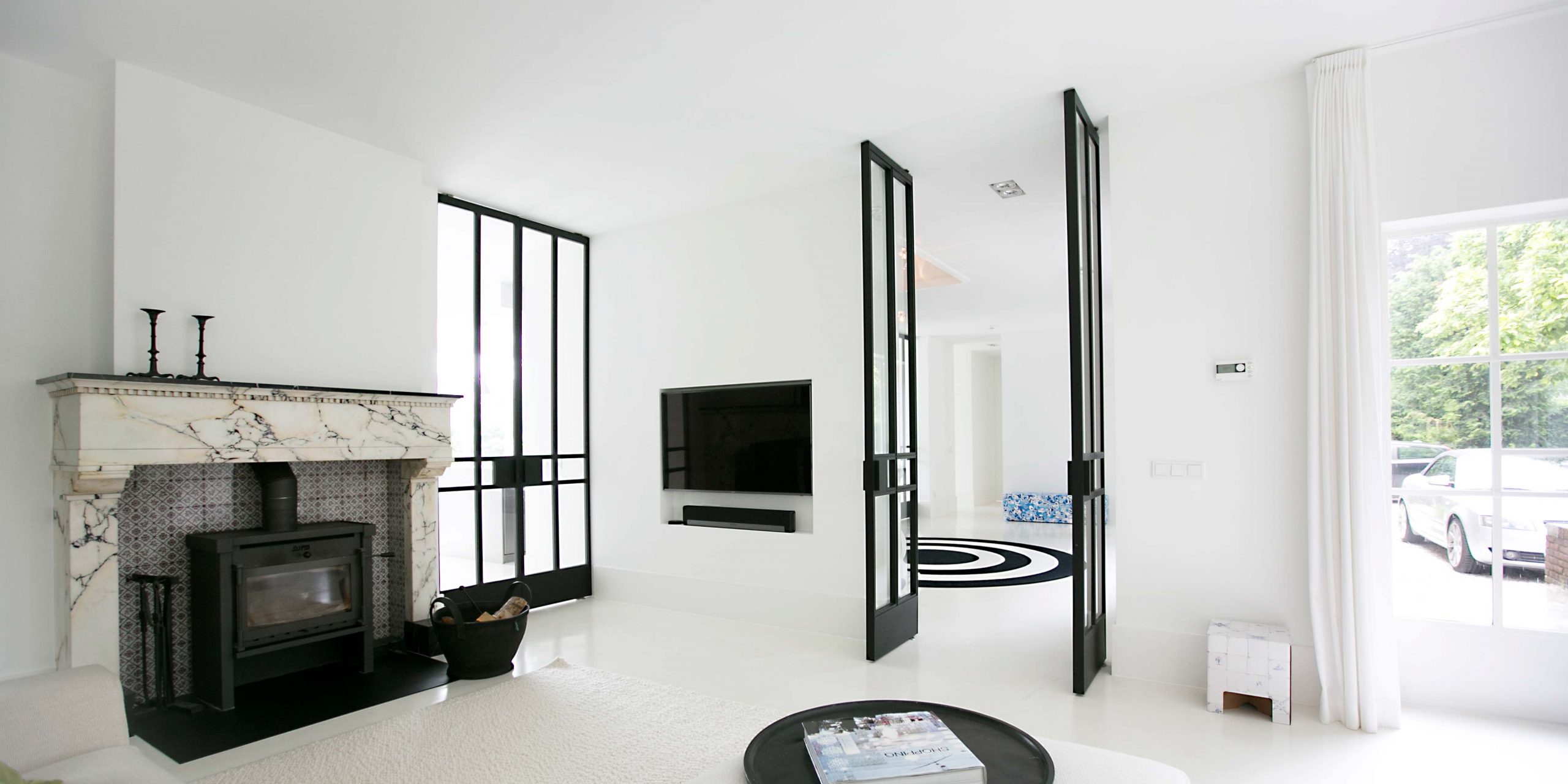

Bei einer doppelten Falz, bei der die Tür beidseitig in einen Anschlag schließt, eignen sich Magnetdichtungen gut. Sie schließen zuverlässig, unabhängig von kleinen Abweichungen in der Schließposition.

Das Türblatt

Auch das Türblatt selbst ist entscheidend. Sowohl die Masse als auch die Materialwahl bestimmen, inwieweit Schall abgehalten wird (der Rw-Wert des Türblatts gibt dies wieder). Ein sorgfältig verklebter Schichtaufbau mit verschiedenen Materialien dämpft besser als eine einlagige Konstruktion, da Resonanz verhindert wird. Ein Lüftungsgitter im Türblatt macht jede akustische Maßnahme wirkungslos. Der Türhersteller bestimmt den Aufbau und stimmt ihn auf den gewünschten Rw-Wert ab.

Referenzwerte

Zur Orientierung: Für Pivottüren, bei denen Akustik eine Planungsanforderung ist, wird in der Praxis häufig ein Rw von 37 dB oder höher gefordert. Bei einem Rw von 40 dB ist ein normales Gespräch im angrenzenden Raum nicht mehr verständlich.

Flankierende Schallwege

Dabei gilt ein Prinzip, das häufig übersehen wird: Die Wand, in die die Tür eingebaut wird, muss mindestens besser dämmen als die Tür selbst. Nur dann kann die Pivottür ihren vollen akustischen Wert liefern. Ebenso wichtig ist die Vermeidung von Flankenübertragungen: Schall, der nicht durch die Tür, sondern über die umgebende Konstruktion wie Wände, Boden oder Decke in den Raum gelangt. Die häufigsten Schallundichtigkeiten sind unbehandelte Kabeldurchführungen, Aussparungen, Sockelleisten oder Lüftungsgitter in der angrenzenden Wand, dem Boden oder der Decke. Häufig ist die Decke eine der größten Schallundichtigkeitsquellen. Eine akustisch gut leistende Pivottür erfordert daher eine sorgfältige Detaillierung der gesamten Öffnung und ihrer Umgebung.

Systemempfehlung für akustische Türen

• System Fx ist die empfohlene Wahl für akustische Innen-Pivottüren. Die mechanische Halteposition bei 0° drückt die Tür fest in den Rahmen und lässt die akustischen Dichtungen vollständig komprimieren und schließen. System Fx toleriert den zusätzlichen Widerstand der Dichtungen gut.
• System M+ ist ebenfalls möglich, aber der zusätzliche Widerstand durch schwere Dichtungen und Absenkdichtungen muss pro Projekt geprüft werden, um sicherzustellen, dass die Schließkraft ausreichend ist.

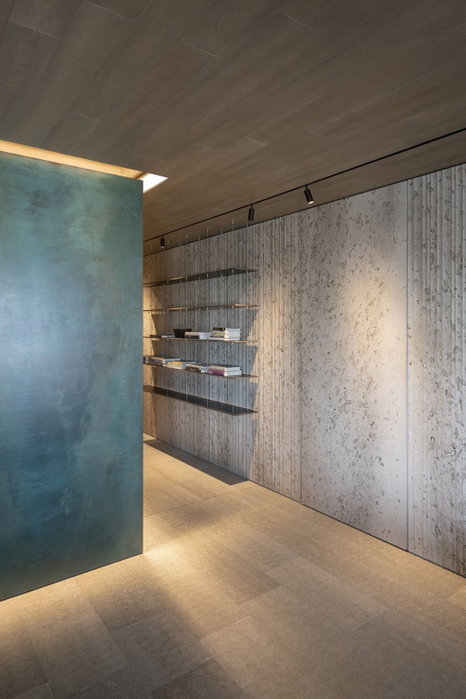

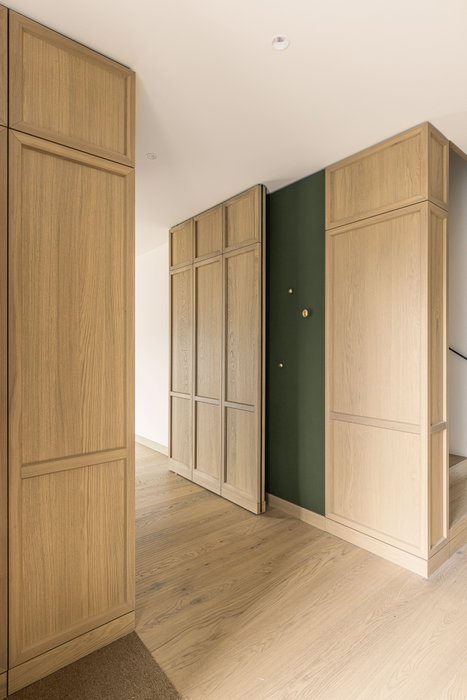

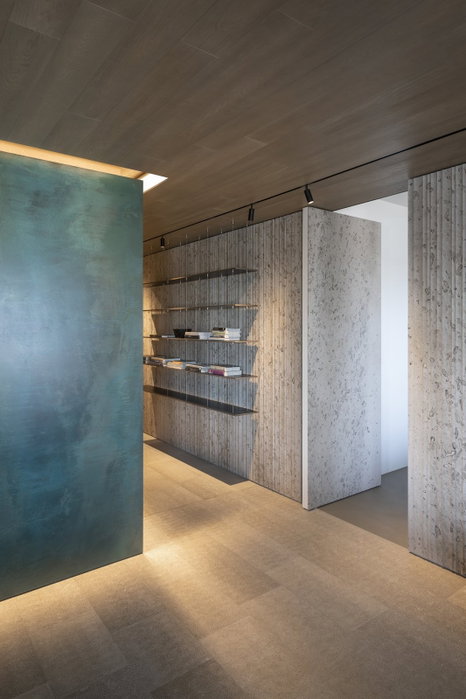

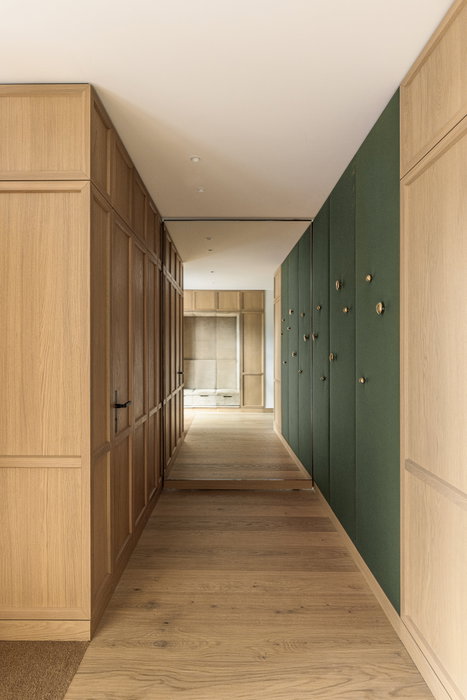

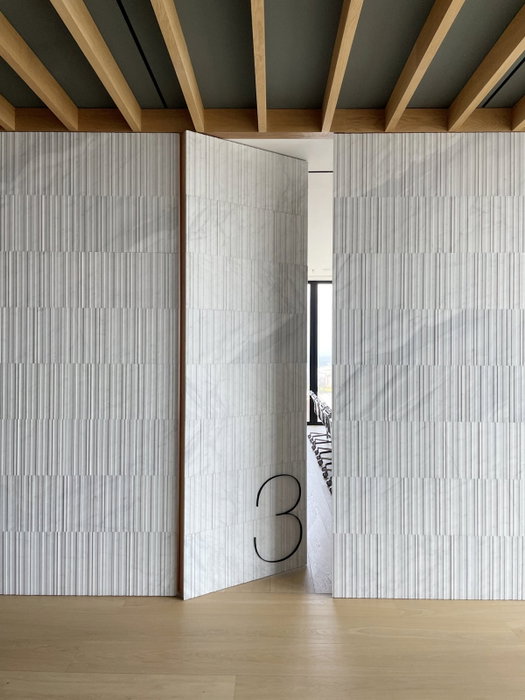

• System One eignet sich für Wand- und mehrflügelige Konfigurationen, bei denen das Schloss die 0°-Position bestimmt.

Möchten Sie mehr über den Aufbau einer akustisch wirksamen Pivottür erfahren? Laden Sie unseren technischen Leitfaden für akustische Pivottüren herunter.
