Binnentaatsdeuren
Taatsdeuren, ook wel pivotdeuren genoemd, worden vaak geassocieerd met grootse entrees en grote, zware deuren. Maar ze zijn minstens zo geschikt als binnendeur: als roomdivider, tussendeur of bewust gekozen designelement in woningen, kantoren, hotels, musea en tal van andere projecten.
Deze pagina behandelt de belangrijkste overwegingen bij het specificeren van een taatsdeur als binnendeur.
Waarom een taatsdeur als binnendeur?
Een taatsdeur doet iets wat een traditionele scharnierdeur niet kan: hij maakt de deur zelf onderdeel van de ruimtebeleving. De rotatie om een verticale as, boven- en onderaan, creëert een gebalanceerde en vloeiende beweging die fundamenteel anders aanvoelt dan een conventionele deur.
Omdat er geen zichtbaar scharnier aan de zijkant zit, laat een taatsdeur veel meer vrijheid in de afwerking rondom de opening. Daarin onderscheidt FritsJurgens zich ook van traditionele taatssystemen: bij conventionele pivot-oplossingen zit het mechanisme in de vloer of het plafond, wat ingrijpend inbouwwerk vraagt. Het FritsJurgens-systeem zit volledig in de deur zelf. Alleen kleine vloerplaten en plafondplaten zijn nodig. Dit maakt de installatie aanzienlijk eenvoudiger, vermindert het risico bij aanwezige vloerverwarming en laat de omgeving rondom de deur volledig vrij. De minimale ingreep in de bestaande constructie maakt het systeem ook geschikt voor renovatie en monumentale bouw, waar ingrijpende aanpassingen aan vloer of plafond vaak niet wenselijk of toegestaan zijn.
FritsJurgens-systemen ondersteunen een breed scala aan materialen: hout, glas, steen, metaal. De deur sluit daarmee naadloos aan bij het interieurpalet van het project.
Ontwerpoverwegingen
Het specificeren van een taatsdeur als binnendeur vraagt om een aantal overwegingen die afwijken van een standaard deur.
Elk FritsJurgens-systeem heeft een vastgesteld draagvermogen tot 500 kg. Controleer altijd of het deurgewicht past binnen de specificaties van het gekozen systeem, voordat het ontwerp wordt vastgesteld. Hiervoor kunt u de FritsJurgens Selector gebruiken, zodat u het juiste systeem kiest.
Anders dan een standaard scharnierdeur kan een taatsdeur aan beide zijden van het draaipunt draaien. De vloerafwerking moet over de volledige draairadius vlak en consistent zijn, ook wanneer het om een situatie gaat waar twee verschillende vloertypen samenkomen. De deur kan naar beide kanten openslaan, wat aan weerszijden ruimte vraagt voor de draaicirkel.
Draaipunt en draaicirkel
De positie van het draaipunt bepaalt hoe de deur beweegt en hoeveel ruimte daarvoor nodig is. Bij FritsJurgens-systemen ligt het draaipunt 40mm (vast) of 70 mm (vanaf) van de deurkant. In beide gevallen draait de deur asymmetrisch: het ene deel is groter dan het andere. Afhankelijk van het systeem biedt de 70 mm positie ook de mogelijkheid om het draaipunt in het midden van de deur te plaatsen, voor een symmetrische draaibeweging waarbij beide helften even groot zijn. System M+ ondersteunt geen middenplaatsing; kies voor System Fx of System One voor een symmetrische draaibeweging.
Bij zijplaatsing beweegt het deel van de deur achter het draaipunt tegengesteld mee bij het openen. Dit vraagt vrije ruimte aan de achterzijde van de deur, en bij grotere deurformaten is die zwenkruimte aanzienlijk. Bij een middendraaiende opstelling nemen beide helften gelijkmatig ruimte in aan weerszijden van het draaipunt. Neem de keuze tussen zijplaatsing en middenplaatsing vroeg in het ontwerpproces mee, voordat meubelplaatsing, wandafwerking of objecten in het plafond zijn vastgesteld.
Enkelwerkend en dubbelwerkend
Taatsdeuren kunnen worden geconfigureerd als enkelwerkend of dubbelwerkend, en die keuze heeft directe gevolgen voor afwerking en prestatie.
Een dubbelwerkende taatsdeur draait beide kanten op en sluit vrij in de opening, zonder aanslag. Dit geeft maximale openheid, maar de naden rondom de deur zijn niet afgedicht: licht, tocht en geluid passeren vrij langs de deur.
Een enkelwerkende taatsdeur sluit tegen een aanslag (sponning) in het kozijn. De deur valt strak in de muur, de naden zijn afgedicht en geluid, tocht en licht worden geweerd. Voor projecten waarbij bijvoorbeeld akoestiek meespeelt, is enkelwerkend de aanbevolen keuze. Meer hierover in het hoofdstuk Akoestische prestatie.
Constructieve voorbereiding
Een taatsdeur vraagt om een vlakke en stabiele vloer over de volledige draaizone. Heeft het project vloerverwarming, dan hoeft dat geen belemmering te zijn: de pinnen van een FritsJurgens vloerplaat gaan slechts 8 mm de vloer in.
Voor de bovenspeun is een solide verankering nodig, direct in de constructie boven de opening. Bij een deur met kozijn verankert de bovenspeun daarin; bij een plafondhoge deur zonder kozijn gaat de verankering rechtstreeks in de constructie (hout, beton of staal). Omdat het FritsJurgens-systeem volledig in de deur zit, blijft het inbouwwerk beperkt. Dit zijn randvoorwaarden die het beste vroeg in het ontwerpproces worden vastgesteld, bij voorkeur in afstemming met de aannemer of constructeur.
Maatvoering en toleranties
Bij akoestische taatsdeuren zijn toleranties bepalend voor een soepele werking en een correcte aansluiting op de omliggende constructie. De Gap Calculator werkt niet als het draaipunt excentrisch in de deur zit, zoals bij de toepassing van een valdorpel. De benodigde naden zijn sterk afhankelijk van de totale deurdikte en de detaillering van de wisselsponning. De ruimte boven de deur is minimaal 4 en maximaal 10 mm. De vloerspleet bedraagt 11 mm bij System M+. Bij System Fx en System One is de vloerspleet 7 of 11 mm, afhankelijk van de toegepaste vloerplaat.
Bij grote formaten van massief hout kan materiaalwerking een rol spelen. Massief hout kan krimpen of uitzetten bij wisselende luchtvochtigheid. Zonder aanslag zijn de naden rondom de deur altijd zichtbaar, waardoor maatafwijkingen direct opvallen. Bij een deur met sponning worden kleine afwijkingen deels opgevangen door de aanslag.
Voor grote en zware deuren moet de deurenmaker zorgen voor voldoende interne versteviging om vervorming (torderen) te voorkomen. Dit valt buiten de scope van het taatssysteem en is een verantwoordelijkheid van de deurenmaker.

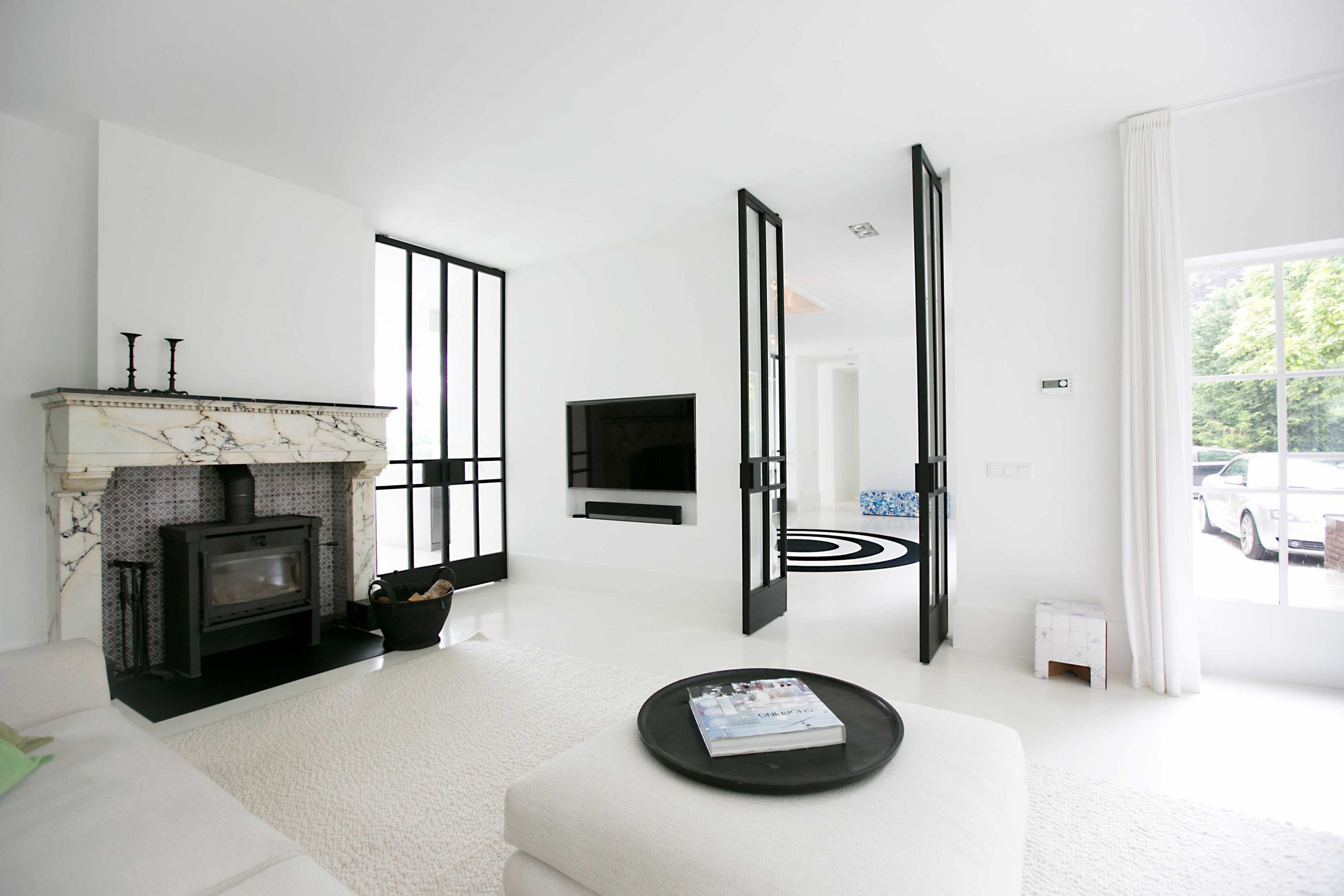

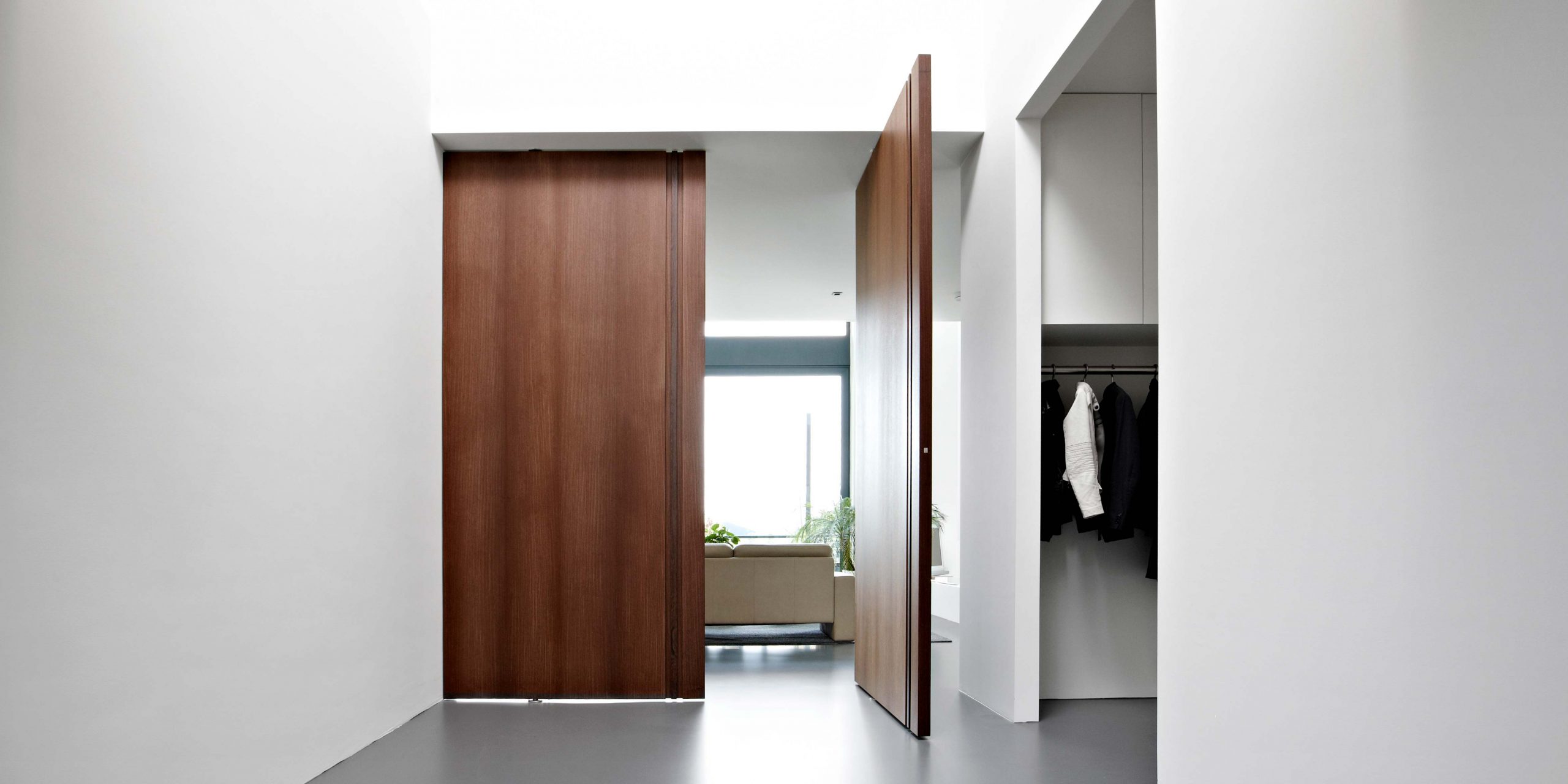

Pivoterende binnendeur voorbeelden
Toepassingen
Taatsdeuren worden gespecificeerd in een breed scala aan binnenruimtes.
In residentiële projecten zien we ze als verbinding tussen woonkamer en entreehal, als keukenafscheiding in open-plan interieurs, en als toegang tot slaapkamer, dressing (inloopkast) of thuiskantoor. In de hospitality sector definiëren ze entrees van hotelsuites, overgangen naar private dining en entrees in spa en wellness. In commerciële omgevingen markeren ze boardroomentrees, directiekantoren en representatieve ontvangstruimtes.
In al deze contexten functioneert de taatsdeur tegelijk als praktische scheiding en als ruimtelijke markering. Hij signaleert een overgang tussen zones en draagt bij aan de architectonische taal van het project.
Wat taatsdeuren ook onderscheidt is wat ze mogelijk maken wanneer ze open staan. Afhankelijk van de installatie kan een taatsdeur zo worden geplaatst dat hij nauwelijks ruimte inneemt aan de wand, waardoor de twee zones aan weerszijden visueel samenvallen. Voor projecten waar ruimtelijke continuïteit een bewuste ontwerpkeuze is, biedt een taatsdeur daarmee mogelijkheden die een traditionele deur niet heeft.
Een taatssysteem is niet beperkt tot de klassieke deur in een opening. Het wordt ook toegepast in scheidingswanden die tegelijk als deur functioneren, en in dubbele opstellingen waarbij twee panelen samen één opening vormen.
Akoestische prestatie
Een taatsdeur ziet er anders uit dan een traditionele deur en werkt ook daadwerkelijk anders. Een taatsdeur roteert om een verticaal as-punt boven- en onderaan en sluit in het geval van akoestische deuren tegen een sponning aan. Dat roept begrijpelijke vragen op over geluidsisolatie, en die vragen zijn terecht. Juist omdat de werking verschilt, stelt een taatsdeur andere eisen aan de afdichting.
Toch hoeft dit geen akoestisch struikelblok te zijn. Wanneer de complete oplossing klopt, met het juiste systeem en de juiste afdichtingen, is de akoestische prestatie vergelijkbaar met die van een traditionele deur. Het draait om de samenhang van alle onderdelen. Het draait niet om het scharnier.
Wat bepaalt de akoestische prestatie?
De akoestische prestatie van elke deur, taats of conventioneel, wordt bepaald door het zwakste punt in de samenstelling. Een hoogwaardig akoestisch deurblad heeft weinig waarde als de kieren eromheen niet goed zijn afgedicht. Geluid volgt geluidslekken: één open kier kan de volledige akoestische prestatie onderuithalen.
Voor een taatsdeur zijn de kritieke afdichtingspunten de taatsnaden boven- en onderaan, waar de deurkant de opening raakt; de zijkanten, waar de roterende deur langs het wandvlak beweegt; en de vloerspleet onder de deur. Elk van deze punten vraagt om een doordachte afdichtingsoplossing. De juiste combinatie hangt af van het deurformaat, de vloerafwerking en de akoestische doelstelling.
Bij het bepalen van de akoestische doelstelling worden doorgaans twee waarden gebruikt. De Rw-waarde is de in het laboratorium gemeten geluidsisolatie van het deurblad zelf. Realistischer is de Rw,p-waarde, die de geluidsisolatie meet van de volledige deurset, deurblad, kozijn, valdorpel en hang-en-sluitwerk, in gemonteerde situatie. Dit is de meest representatieve waarde voor de werkelijke prestatie in de praktijk.
Afdichting en sluitdruk
Een optimale akoestische prestatie vereist een enkelwerkende opstelling. Alleen dan is een volledige perimeter-afdichting mogelijk. Afdichtingsprofielen langs de zijkanten en bovenzijde bestaan uit rubbers (dichtingen) die de ruimte tussen deur en kozijn afsluiten. Daarbij is het essentieel dat de deur bij sluiting voldoende druk uitoefent op deze rubbers, over de volledige hoogte van de deur. Zonder die sluitdruk comprimeren de rubbers onvoldoende en blijft er ruimte voor geluidlek. Een valdorpel, een automatisch uitschuivende afdichting aan de onderzijde van de deur die de vloerspleet afsluit op het moment van sluiten, is daarbij eveneens essentieel.
Bij een enkelvoudige sponning, waarbij de deur sluit tegen één aanslag, zijn pivot-specifieke valdorpels de aangewezen keuze. Deze zijn ontworpen op de exacte bewegingslijn van een taatsdeur.
Bij een dubbele sponning, waarbij de deur aan beide zijden in een ploeg sluit, zijn magneetafdichtingen goed toepasbaar. Zij sluiten betrouwbaar ongeacht kleine variaties in de sluitpositie.
Het deurblad
Ook het deurblad zelf is bepalend. Zowel de massa als de materiaalkeuze bepalen in hoeverre geluid wordt tegengehouden (de Rw-waarde van het deurblad geeft dit weer). Een gelaagde, zorgvuldig verlijmde opbouw met verschillende materialen dempt beter dan een enkelvoudige constructie, doordat resonantie wordt tegengegaan. Een ventilatierooster in het deurblad maakt elke akoestische maatregel zinloos. De deurmaker bepaalt de opbouw en stemt deze af op de gewenste Rw-waarde.
Referentiewaarden
Ter referentie: voor taatsdeuren waarbij akoestiek een ontwerpeis is, wordt in de praktijk vaak een Rw van 37 dB of hoger gevraagd. Bij een Rw van 40 dB is een gewoon gesprek in de aangrenzende ruimte niet meer verstaanbaar.
Flankerende geluidspaden
Daarbij geldt een principe dat vaak over het hoofd wordt gezien: de wand waarin de deur geplaatst wordt, moet minimaal beter isoleren dan de deur zelf. Alleen dan kan de taatsdeur zijn volledige akoestische waarde leveren. Even belangrijk is het voorkomen van flankerend geluid: geluid dat niet door de deur, maar via de omliggende constructie zoals wanden, vloer of plafond de ruimte binnenkomt. De meest voorkomende geluidslekken zijn onbehandelde kabeldoorvoeren, sparingen, plinten of ventilatieroosters in de aangrenzende wand, vloer of het plafond. Vaak is het plafond één van de grootste geluidslekken. Een akoestisch goed presterende taatsdeur vraagt daarom om een zorgvuldige detaillering van de volledige opening en zijn omgeving.
Systeemadvies voor akoestische deuren
- System Fx is de aanbevolen keuze voor akoestische binnentaatsdeuren. De mechanische houdpositie op 0° zorgt ervoor dat de deur goed in het kozijn wordt gedrukt en de akoestische afdichtingen comprimerend sluiten. System Fx tolereert de extra weerstand van afdichtingen goed.
- System M+ is ook mogelijk, maar de extra weerstand van zware afdichtingen en valstrips moet per project worden gecontroleerd om te borgen dat de sluitkracht voldoende is.
- System One is geschikt voor wand- en meerbladige configuraties waarbij het slot de 0-positie bepaalt.
Meer weten over de opbouw van een akoestisch goede taatsdeur? Download onze technische gids voor akoestische taatsdeuren.
Akoestische afdichting van een binnentaatsdeur
Het juiste systeem voor uw binnentaatsdeur
Welk systeem past bij uw deur?
System M+
Zelfsluitend met softclose
System M+ is de keuze wanneer de deur automatisch moet sluiten. Het systeem heeft drie instelbare bedieningselementen:
- Damper Control: regelt de openingsweerstand en sluitsnelheid.
- 30° Speed Control: regelt de sluitsnelheid in de laatste 30°, zodat de deur zacht aankomt.
- Latch Control: geeft extra sluitkracht in de laatste 10° voor een goede vergrendeling.
Typische toepassingen: kantoren, hotels, luxe woningen, deuren met een slot.
Gewichtsklassen: AA t/m G (20-500 kg).
System Fx
Vrijdraaiend met houdposities
System Fx is een vrijdraaiend taatssysteem met sterke houdposities op 0°, 90°, 180° en 270°, zonder sluitfunctie.
Typische toepassingen: drukke doorgangen waarbij deuren standaard open blijven staan, taatswanden, en akoestische binnendeuren.
Aanbevolen voor akoestische toepassingen.
Gewichtsklassen: A, C, G (20-500 kg).
System One
Volledig vrijdraaiend
System One heeft geen weerstand en geen houdposities. Het is het meest compacte systeem van FritsJurgens (162 x 32 x 18 mm). Ideaal voor minimalistische toepassingen of situaties waar de deur nooit weerstand mag ondervinden.
Gewichtsklassen: G (0-500 kg).
Bovenspeunen
De verbinding tussen deur en plafond of bovenkozijn
Het bovenscharnier verbindt de bovenkant van de deur met het plafond of het bovenkozijn. De keuze hangt af van de gewenste scharnierpositie en de beschikbare ruimte in deur en kozijn.
De Bovenspeun 70 mm (TP-70), Bovenspeun 40 mm (TP-40) en Bovenspeun Reversed (TP-R) zijn geschikt voor deuren tot 500 kg.
| Bovenspeunen en wanneer te gebruiken | |
|---|---|
| TP-70 | Instelbaar vanaf 70 mm. De standaardkeuze voor de meeste projecten. |
| TP-40 | Vast draaipunt op 40 mm. Maximale deurbreedte, geen verstelruimte nodig aan de scharnierkant. |
| TP-R | Instelbaar vanaf 130 mm. Wanneer er geen ruimte is in de deur zelf; de speun zit in het plafond. |
Vloerplaten
Het enige zichtbare onderdeel aan de onderkant van de deur
De vloerplaat is het enige zichtbare onderdeel aan de onderkant van de deur. Hij wordt 8 mm in de vloer verzonken en is verkrijgbaar in twee uitvoeringen:
| Vloerplaten en wanneer te gebruiken | |
|---|---|
| Squared (S) | Rechthoekig. De standaardkeuze voor binnentoepassingen. |
| Round (R) | Rond. Voor binnentoepassingen met een esthetische voorkeur voor een ronde vorm. |
Beide uitvoeringen zijn verkrijgbaar in RVS (SS) of PVD zwart (BK), zijn volledig krasbestendig en zijn radiaal verstelbaar na montage.
Voor standaard binnenvloeren worden montagepinnen van 8 mm gebruikt. Op parketvloeren of gegoten vloeren zijn 30 mm montagepinnen beschikbaar die dieper verankerd worden.
Vloerplaat bij akoestische deuren
Bij een akoestische deur met valdorpel wordt een standaard vloerplaat (S) gebruikt. De valdorpel moet daarbij op voldoende afstand van de vloerplaat in de deur worden gemonteerd. De afstand is afhankelijk van de positie van het draaipunt en de dikte van de deur. Vraag de deurenfabrikant voor het juiste advies.
Voorschrijven
FritsJurgens taatssystemen zijn verkrijgbaar via een wereldwijd netwerk van gecertificeerde dealers en distributiepartners. Ons team ondersteunt architecten, interieurontwerpers en deurenmakers gedurende het hele projectproces, van eerste systeemkeuze tot installatie.
Systeemkeuze
Nog niet zeker welk systeem past bij het project? Gebruik de FritsJurgens Selector om op basis van deurgewicht, gewenste functies en ophanging het juiste systeem te vinden.
Technische documentatie
Download het productoverzicht voor maatvoering, toleranties en installatiegegevens. Voor akoestische toepassingen is onze technische gids voor akoestische taatsdeuren beschikbaar.
Contact en advies
Bij complexe projecten of specifieke ontwerpvragen staan onze specialisten klaar. Neem contact op voor projectondersteuning, monsterstalen of een offerte.
Checklist voor specificeerders
Voordat een taatsdeur wordt voorgeschreven, zijn dit de belangrijkste vragen:
- Wat is het gewicht van de deur, inclusief het gekozen materiaal en de afwerking?
- Welk draaipunt is gewenst: zijplaatsing of middenplaatsing?
- Enkelwerkend of dubbelwerkend: speelt akoestiek, luchtdichtheid of tocht een rol?
- Is de vloerafwerking vlak en consistent over de volledige draaizone?
- Is er een solide verankering beschikbaar boven de opening?
- Zijn de toleranties van de opening in lijn met de systeemspecificaties?
- Is akoestiek een ontwerpeis? Zo ja: welke Rw-waarde wordt gevraagd, en is een valdorpel voorzien?
