Portes pivotantes intérieures
Les portes sur pivot sont souvent associées aux grandes entrées et aux portes larges et lourdes. Elles conviennent pourtant tout aussi bien comme porte intérieure : en séparateur de pièces, en porte de communication ou comme élément de design délibéré dans les logements, bureaux, hôtels, musées et de nombreux autres projets.
Cette page présente les principales considérations à prendre en compte lors de la prescription d'une porte sur pivot comme porte intérieure.
Pourquoi une porte sur pivot comme porte intérieure ?
Une porte sur pivot fait quelque chose qu'une porte à charnière traditionnelle ne peut pas faire : elle intègre la porte elle-même dans l'expérience spatiale. La rotation autour d'un axe vertical, en haut et en bas, crée un mouvement équilibré et fluide qui diffère fondamentalement d'une porte conventionnelle.
Comme il n'y a pas de charnière visible sur le côté, une porte sur pivot offre beaucoup plus de liberté dans la finition autour de l'ouverture. C'est également ce qui distingue FritsJurgens des systèmes pivotants traditionnels : avec les solutions pivot conventionnelles, le mécanisme se trouve dans le sol ou le plafond, nécessitant des travaux d'encastrement importants. Le système FritsJurgens est entièrement intégré dans le vantail de la porte. Seules de petites plaques de sol et des plaques de plafond sont nécessaires. Cela simplifie considérablement l'installation, réduit les risques en présence d'un chauffage au sol et laisse l'environnement autour de la porte entièrement libre. L'intervention minimale dans la structure existante rend le système également adapté à la rénovation et aux bâtiments classés, où des modifications importantes des sols ou des plafonds sont souvent indésirables ou non autorisées.
Les systèmes FritsJurgens prennent en charge une large gamme de matériaux : bois, verre, pierre, métal. La porte s'intègre ainsi parfaitement dans la palette intérieure du projet.
Considérations de conception
La prescription d'une porte sur pivot comme porte intérieure requiert un certain nombre de considérations qui diffèrent d'une porte standard.
Chaque système FritsJurgens a une capacité de charge définie allant jusqu'à 500 kg. Vérifiez toujours que le poids de la porte s'inscrit dans les spécifications du système choisi avant que la conception soit finalisée. Utilisez le FritsJurgens Selector pour vous assurer de choisir le bon système.
Contrairement à une porte à charnière standard, une porte sur pivot peut pivoter des deux côtés du point de rotation. Le revêtement de sol doit être plan et homogène sur l'ensemble du rayon de rotation, même lorsque deux types de revêtement de sol différents se rencontrent. La porte peut s'ouvrir dans les deux sens, ce qui nécessite de l'espace de part et d'autre pour l'arc de rotation.
Position du pivot et arc de rotation
La position du point de rotation détermine comment la porte se déplace et l'espace nécessaire à cet effet. Dans les systèmes FritsJurgens, le point de rotation est situé à 40 mm (fixe) ou 70 mm (à partir de) du bord de la porte. Dans les deux cas, la porte tourne de manière asymétrique : une partie est plus grande que l'autre. Selon le système, la position à 70 mm offre également la possibilité de placer le point de rotation au centre de la porte, pour un mouvement de rotation symétrique où les deux moitiés sont de taille égale. System M+ ne prend pas en charge le placement central ; choisissez System Fx ou System One pour un mouvement de rotation symétrique.
Avec un positionnement latéral, la partie de la porte derrière le point de rotation se déplace en sens inverse lors de l'ouverture. Cela nécessite de l'espace libre à l'arrière de la porte, et pour les grandes dimensions de porte, cet espace de débattement est considérable. Avec une configuration à rotation centrale, les deux moitiés occupent uniformément l'espace de part et d'autre du point de rotation. Prenez en compte le choix entre positionnement latéral et central tôt dans le processus de conception, avant que le mobilier, les finitions murales ou les éléments de plafond ne soient arrêtés.
Simple effet et double effet
Les portes sur pivot peuvent être configurées en simple effet ou en double effet, et ce choix a des implications directes sur la finition et la performance.
Une porte sur pivot à double effet s'ouvre dans les deux sens et se ferme librement dans l'ouverture, sans butée. Cela offre une ouverture maximale, mais les jours autour de la porte ne sont pas étanchés : la lumière, les courants d'air et le son passent librement autour de la porte.
Une porte sur pivot à simple effet se ferme contre une feuillure (butée) dans le cadre. La porte s'inscrit parfaitement dans la paroi, les jours sont étanchés et le son, les courants d'air et la lumière sont exclus. Pour les projets dans lesquels l'acoustique joue un rôle, le simple effet est le choix recommandé. Plus d'informations à ce sujet dans le chapitre Performance acoustique.
Préparation structurelle
Une porte sur pivot requiert un sol plat et stable sur toute la zone de rotation. Si le projet comporte un chauffage au sol, cela ne doit pas être un obstacle : les broches d'une plaque de sol FritsJurgens ne pénètrent que de 8 mm dans le sol.
Le pivot supérieur nécessite un ancrage solide, directement dans la structure au-dessus de l'ouverture. Pour une porte avec cadre, le pivot supérieur est ancré dans celui-ci ; pour une porte du sol au plafond sans cadre, l'ancrage se fait directement dans la structure (bois, béton ou acier). Comme le système FritsJurgens est entièrement intégré dans la porte, les travaux d'encastrement restent limités. Ce sont des conditions préalables qu'il vaut mieux établir tôt dans le processus de conception, de préférence en concertation avec l'entrepreneur ou l'ingénieur en structure.
Dimensions et tolérances
Pour les portes sur pivot acoustiques, les tolérances sont déterminantes pour un fonctionnement fluide et un ajustement correct sur la structure environnante. Le Gap Calculator ne fonctionne pas lorsque le point de rotation est excentrique dans la porte, comme lors de l'utilisation d'un joint automatique de bas de porte. Les jours nécessaires dépendent fortement de l'épaisseur totale de la porte et du détail de la feuillure alternée. L'espace au-dessus de la porte est de 4 mm minimum et 10 mm maximum. Le jeu au sol est de 11 mm avec System M+. Avec System Fx et System One, le jeu au sol est de 7 ou 11 mm, selon la plaque de sol utilisée.
Pour les grandes dimensions en bois massif, le travail du bois peut jouer un rôle. Le bois massif peut se rétracter ou se dilater avec les variations d'humidité. Sans butée, les jours autour de la porte sont toujours visibles, ce qui rend les écarts dimensionnels immédiatement apparents. Avec une porte à feuillure, les petits écarts sont en partie absorbés par la butée.
Pour les portes grandes et lourdes, le fabricant de portes doit assurer un renforcement interne suffisant pour éviter les déformations (gauchissement). Cela est en dehors de la portée du système pivotant et relève de la responsabilité du fabricant de portes.

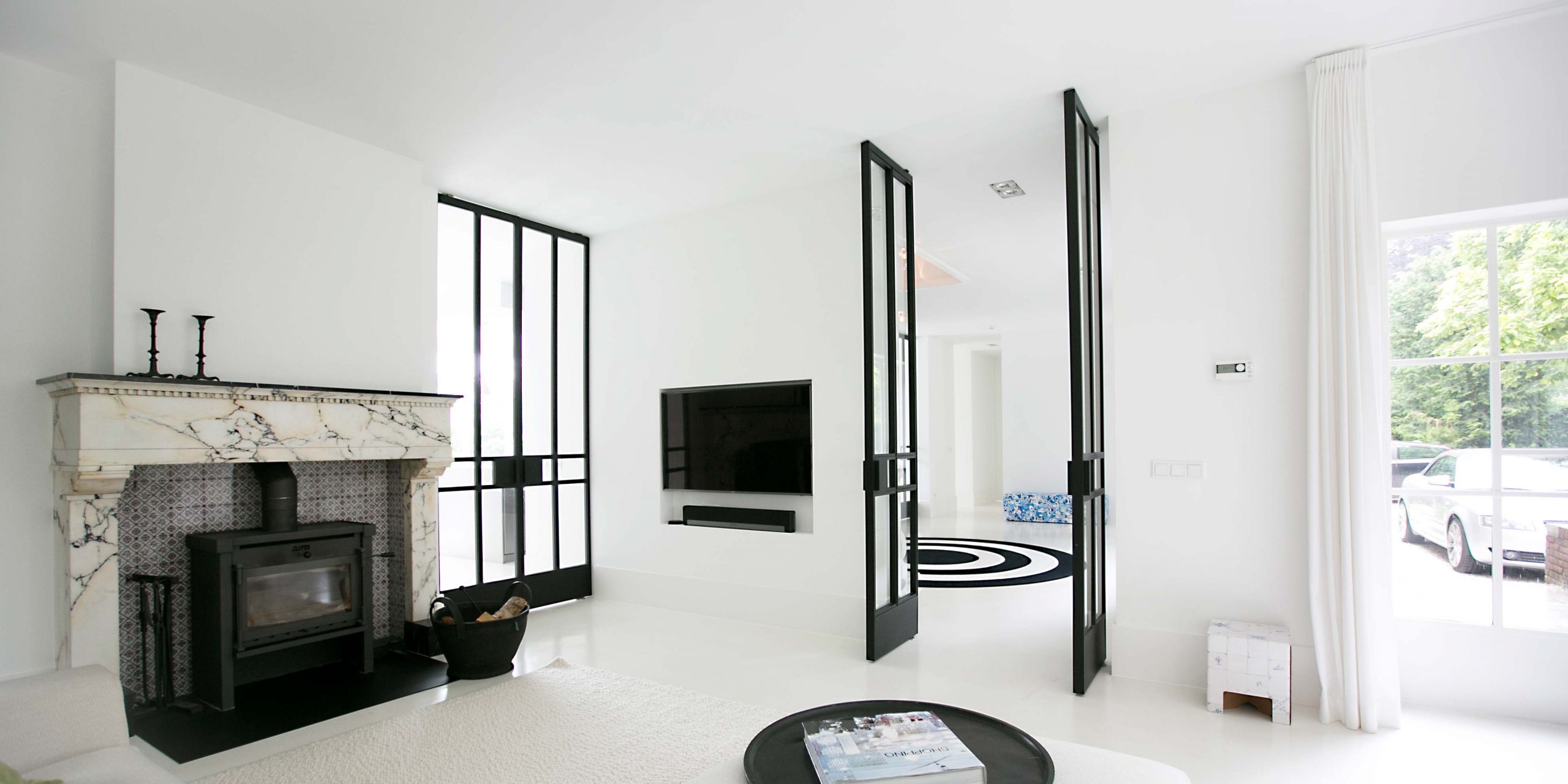

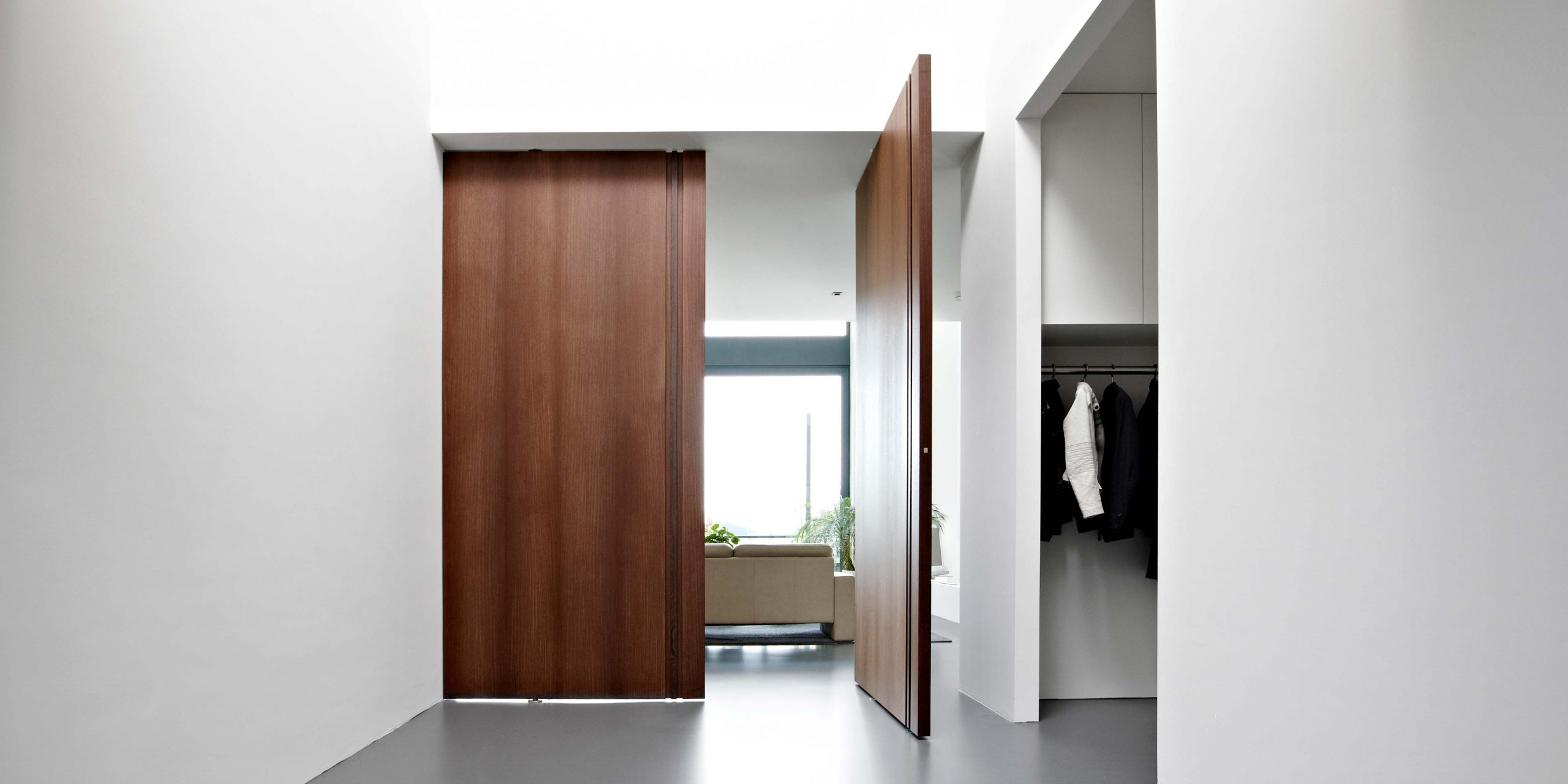

Exemples de portes intérieures pivotantes
Applications
Les portes sur pivot sont prescrites dans une large gamme d'espaces intérieurs.
Dans les projets résidentiels, nous les voyons comme liaison entre le séjour et l'entrée, comme cloison de cuisine dans les intérieurs en open-plan, et comme accès à la chambre, au dressing ou au bureau à domicile. Dans le secteur de l'hôtellerie, elles définissent les entrées des suites d'hôtel, les transitions vers les espaces de restauration privés et les entrées dans les spas et les espaces bien-être. Dans les environnements commerciaux, elles marquent les entrées des salles de conférence, les bureaux de direction et les espaces d'accueil représentatifs.
Dans tous ces contextes, la porte sur pivot fonctionne à la fois comme cloison pratique et comme marqueur spatial. Elle signale une transition entre des zones et contribue au langage architectural du projet.
Ce qui distingue également les portes sur pivot, c'est ce qu'elles permettent quand elles sont ouvertes. Selon l'installation, une porte sur pivot peut être positionnée de manière à occuper à peine d'espace mural, faisant visuellement fusionner les deux zones de part et d'autre. Pour les projets où la continuité spatiale est un choix de conception délibéré, une porte sur pivot offre ainsi des possibilités qu'une porte traditionnelle n'a pas.
Un système pivotant n'est pas limité à la porte classique dans une ouverture. Il est également utilisé dans des cloisons qui fonctionnent simultanément comme porte, et dans des configurations doubles où deux panneaux forment ensemble une seule ouverture.
Performance acoustique
Une porte sur pivot a un aspect différent d'une porte traditionnelle et fonctionne réellement différemment. Une porte sur pivot tourne autour d'un point d'axe vertical en haut et en bas et, dans le cas des portes acoustiques, se ferme contre une feuillure. Cela soulève des questions compréhensibles sur l'isolation acoustique, et ces questions sont légitimes. Précisément parce que le fonctionnement diffère, une porte sur pivot impose des exigences différentes à l'étanchéité.
Cela ne doit toutefois pas constituer un obstacle acoustique. Lorsque la solution complète est correcte, avec le bon système et les bonnes étanchéités, la performance acoustique est comparable à celle d'une porte traditionnelle. Il s'agit de la cohérence de tous les composants. Il ne s'agit pas du pivot.
Qu'est-ce qui détermine la performance acoustique ?
La performance acoustique de toute porte, pivotante ou conventionnelle, est déterminée par le point le plus faible de l'assemblage. Un vantail acoustique de haute qualité a peu de valeur si les jours qui l'entourent ne sont pas correctement étanchés. Le son suit les fuites sonores : un seul joint ouvert peut compromettre l'intégralité de la performance acoustique.
Pour une porte sur pivot, les points d'étanchéité critiques sont les joints pivotants en haut et en bas, où le bord de la porte rencontre l'ouverture ; les côtés, où la porte tournante se déplace le long de la surface murale ; et le jeu au sol sous la porte. Chacun de ces points nécessite une solution d'étanchéité bien étudiée. La bonne combinaison dépend du format de la porte, du revêtement de sol et de l'objectif acoustique.
Pour déterminer l'objectif acoustique, deux valeurs sont généralement utilisées. La valeur Rw est l'isolation acoustique du vantail lui-même, mesurée en laboratoire. Plus réaliste est la valeur Rw,p, qui mesure l'isolation acoustique de l'ensemble de la porte, vantail, cadre, joint automatique de bas de porte et quincaillerie, en situation montée. C'est la valeur la plus représentative de la performance réelle en pratique.
Étanchéité et pression de fermeture
Une performance acoustique optimale nécessite une configuration à simple effet. C'est uniquement dans ce cas qu'un joint périmétrique complet est possible. Les profilés d'étanchéité le long des côtés et du dessus sont constitués de joints en caoutchouc qui ferment l'espace entre la porte et le cadre. Il est essentiel que la porte exerce une pression suffisante sur ces joints lors de la fermeture, sur toute la hauteur de la porte. Sans cette pression de fermeture, les joints sont insuffisamment comprimés et il reste de l'espace pour les fuites sonores. Un joint automatique de bas de porte, une étanchéité à descente automatique en bas de la porte qui ferme le jeu au sol au moment de la fermeture, est également indispensable.
Pour une feuillure simple, où la porte ferme contre une seule butée, les plinthes automatiques spécifiques aux portes pivotantes sont le bon choix. Elles sont conçues pour la ligne de mouvement exacte d'une porte pivotante.
Pour une feuillure double, où la porte ferme dans un pli des deux côtés, les joints magnétiques sont bien adaptés. Ils ferment de manière fiable indépendamment des petites variations de position de fermeture.
Le vantail
Le vantail lui-même est également déterminant. La masse et le choix des matériaux déterminent dans quelle mesure le son est bloqué (la valeur Rw du vantail le reflète). Un assemblage en couches, soigneusement collé avec différents matériaux, atténue mieux qu'une construction simple, car la résonance est contrée. Une grille de ventilation dans le vantail rend toute mesure acoustique inutile. Le fabricant de portes détermine l'assemblage et l'adapte à la valeur Rw souhaitée.
Valeurs de référence
Pour référence : pour les portes sur pivot pour lesquelles l'acoustique est une exigence de conception, un Rw de 37 dB ou supérieur est fréquemment requis en pratique. À un Rw de 40 dB, une conversation normale dans l'espace adjacent n'est plus intelligible.
Chemins de transmission latérale
Un principe souvent négligé s'applique ici : la paroi dans laquelle la porte est placée doit au minimum mieux isoler que la porte elle-même. Ce n'est qu'alors que la porte sur pivot peut délivrer sa pleine valeur acoustique. Tout aussi important est la prévention des transmissions latérales : le son qui entre dans l'espace non pas par la porte, mais via la structure environnante telle que les murs, le plancher ou le plafond. Les fuites sonores les plus courantes sont les traversées de câbles non traitées, les réservations, les plinthes ou les grilles de ventilation dans la paroi adjacente, le sol ou le plafond. Le plafond est souvent l'une des plus grandes sources de fuite sonore. Une porte sur pivot offrant de bonnes performances acoustiques requiert donc un soin particulier dans le détail de l'ouverture entière et de son environnement.
Conseil de système pour portes acoustiques
- System Fx est le choix recommandé pour les portes pivotantes intérieures acoustiques. Sa position de maintien mécanique à 0° presse fermement la porte dans le cadre et permet aux joints acoustiques de se comprimer et de fermer entièrement. System Fx tolère bien la résistance supplémentaire des joints.
- System M+ est également possible, mais la résistance supplémentaire des joints lourds et des plinthes automatiques doit être vérifiée par projet pour garantir une force de fermeture suffisante.
- System One convient aux configurations murales et à plusieurs vantaux où la serrure détermine la position 0°.
Vous souhaitez en savoir plus sur la construction d'une porte sur pivot acoustiquement efficace ? Téléchargez notre guide technique pour les portes sur pivot acoustiques.
Étanchéité acoustique d'une porte pivotante intérieure
Le bon système pour votre porte pivotante intérieure
Quel système convient à votre porte ?
System M+
Auto-fermeture avec fermeture en douceur
System M+ est le choix lorsque la porte doit se fermer automatiquement. Le système dispose de trois éléments de contrôle réglables :
- Damper Control : règle la résistance à l'ouverture et la vitesse de fermeture.
- 30° Speed Control : règle la vitesse de fermeture dans les 30° finaux, pour que la porte arrive en douceur.
- Latch Control : fournit une force de fermeture supplémentaire dans les 10° finaux pour un engagement fiable.
Applications typiques : bureaux, hôtels, résidences de luxe, portes avec serrure.
Classes de poids : AA à G (20 à 500 kg).
System Fx
Libre rotation avec positions de maintien
System Fx est un système pivotant à libre rotation avec des positions de maintien fortes à 0°, 90°, 180° et 270°, sans fonction de fermeture.
Applications typiques : passages très fréquentés où les portes restent ouvertes par défaut, parois pivotantes, et portes intérieures acoustiques.
Recommandé pour les applications acoustiques.
Classes de poids : A, C, G (20 à 500 kg).
System One
Entièrement libre rotation
System One n'a aucune résistance ni position de maintien. C'est le système FritsJurgens le plus compact (162 x 32 x 18 mm). Idéal pour les applications minimalistes ou les situations où la porte ne doit jamais rencontrer de résistance.
Classes de poids : G (0 à 500 kg).
Pivots supérieurs
La liaison entre la porte et le plafond ou le cadre supérieur
Le pivot supérieur relie le haut de la porte au plafond ou au cadre supérieur. Le choix dépend de la position du pivot souhaitée et de l'espace disponible dans la porte et le cadre.
Le Pivot supérieur 70 mm (TP-70), le Pivot supérieur 40 mm (TP-40) et le Pivot supérieur Reversed (TP-R) conviennent aux portes jusqu'à 500 kg.
| Pivots supérieurs et quand les utiliser | |
|---|---|
| TP-70 | Réglable à partir de 70 mm. Le choix standard pour la plupart des projets. |
| TP-40 | Point de rotation fixe à 40 mm. Largeur de porte maximale, pas d'ajustement nécessaire côté charnière. |
| TP-R | Réglable à partir de 130 mm. Lorsqu'il n'y a pas de place dans la porte elle-même ; le pivot est dans le plafond. |
Plaques de sol
La seule partie visible au bas de la porte
La plaque de sol est la seule partie visible au bas de la porte. Elle est encastrée à 8 mm dans le sol et est disponible en deux formes :
| Plaques de sol et quand les utiliser | |
|---|---|
| Squared (S) | Rectangulaire. Le choix standard pour les applications intérieures. |
| Round (R) | Ronde. Pour les applications intérieures avec une préférence esthétique pour la forme ronde. |
Les deux versions sont disponibles en acier inoxydable (SS) ou en PVD noir (BK), entièrement résistantes aux rayures, et réglables radialement après le montage.
Pour les sols intérieurs standard, des chevilles de montage de 8 mm sont utilisées. Sur les sols en parquet ou coulés, des chevilles de montage de 30 mm sont disponibles, qui s'ancrent plus profondément.
Plaques de sol pour portes acoustiques
Pour une porte acoustique avec plinthe automatique, on utilise une plaque de sol standard (S). La plinthe automatique doit être montée à une distance suffisante de la plaque de sol à l'intérieur de la porte. La distance dépend de la position du point de pivot et de l'épaisseur de la porte. Consultez le fabricant de portes pour les conseils corrects.
Prescription
Les systèmes pivotants FritsJurgens sont disponibles via un réseau mondial de revendeurs certifiés et de partenaires de distribution. Notre équipe accompagne les architectes, les designers d'intérieur et les fabricants de portes tout au long du processus de projet, de la sélection initiale du système jusqu'à l'installation.
Sélection du système
Pas encore certain du système adapté au projet ? Utilisez le FritsJurgens Selector pour trouver le bon système en fonction du poids de la porte, des fonctions souhaitées et de la fixation.
Documentation technique
Téléchargez la vue d'ensemble du produit pour les dimensions, les tolérances et les données d'installation. Pour les applications acoustiques, notre guide technique pour les portes sur pivot acoustiques est disponible.
Contact et conseil
Pour les projets complexes ou les questions de conception spécifiques, nos spécialistes sont à votre disposition. Contactez-nous pour un accompagnement de projet, des échantillons ou un devis.
Liste de contrôle pour les prescripteurs
Avant de prescrire une porte sur pivot, voici les questions essentielles :
- Quel est le poids de la porte, y compris le matériau choisi et la finition ?
- Quelle position du pivot est souhaitée : positionnement latéral ou central ?
- Simple effet ou double effet : l'acoustique, l'étanchéité à l'air ou les courants d'air jouent-ils un rôle ?
- Le revêtement de sol est-il plan et homogène sur toute la zone de rotation ?
- Un ancrage solide est-il disponible au-dessus de l'ouverture ?
- Les tolérances de l'ouverture sont-elles conformes aux spécifications du système ?
- L'acoustique est-elle une exigence de conception ? Si oui : quelle valeur Rw est requise, et un joint automatique de bas de porte est-il prévu ?
