Porte a bilico interne
Le porte a bilico vengono spesso associate a grandi ingressi e porte ampie e pesanti. Eppure sono altrettanto adatte come porte interne: come divisori di spazi, porte di comunicazione o elemento di design scelto con consapevolezza in abitazioni, uffici, hotel, musei e in molti altri progetti.
Questa pagina illustra le principali considerazioni da tenere presenti quando si specifica una porta a bilico come porta interna.
Perché una porta a bilico come porta interna?
Una porta a bilico fa qualcosa che una tradizionale porta a cardine non può fare: rende la porta stessa parte dell'esperienza spaziale. La rotazione attorno a un asse verticale, in alto e in basso, crea un movimento equilibrato e fluido che si percepisce in modo fondamentalmente diverso rispetto a una porta convenzionale.
Poiché non c'è alcuna cerniera visibile sul lato, una porta a bilico offre molta più libertà nella finitura intorno all'apertura. È anche ciò che distingue FritsJurgens dai sistemi a bilico tradizionali: nelle soluzioni pivot convenzionali il meccanismo si trova nel pavimento o nel soffitto, richiedendo importanti lavori di incasso. Il sistema FritsJurgens è completamente integrato nella porta stessa. Sono necessarie solo piccole piastre a pavimento e piastre a soffitto. Questo semplifica considerevolmente l'installazione, riduce il rischio in presenza di riscaldamento a pavimento e lascia completamente libero l'ambiente intorno alla porta. Il minimo intervento nella struttura esistente rende il sistema adatto anche per ristrutturazioni ed edifici vincolati, dove modifiche significative a pavimenti o soffitti sono spesso indesiderabili o non consentite.
I sistemi FritsJurgens supportano un'ampia gamma di materiali: legno, vetro, pietra, metallo. La porta si integra così perfettamente con la palette degli interni del progetto.
Considerazioni progettuali
La specifica di una porta a bilico come porta interna richiede una serie di considerazioni che differiscono da quelle di una porta standard.
Ogni sistema FritsJurgens ha una portata definita fino a 500 kg. Verificare sempre che il peso della porta rientri nelle specifiche del sistema scelto prima che il progetto venga finalizzato. Utilizzare il FritsJurgens Selector per assicurarsi di scegliere il sistema corretto.
A differenza di una porta a cardine standard, una porta a bilico può ruotare su entrambi i lati del punto di rotazione. La finitura del pavimento deve essere piana e uniforme su tutto il raggio di rotazione, anche quando si incontrano due tipi diversi di pavimentazione. La porta può aprirsi in entrambe le direzioni, richiedendo spazio su entrambi i lati per l'arco di rotazione.
Punto di rotazione e arco
La posizione del punto di rotazione determina come si muove la porta e quanto spazio è necessario. Nei sistemi FritsJurgens il punto di rotazione si trova a 40 mm (fisso) o 70 mm (regolabile) dal bordo della porta. In entrambi i casi la porta ruota in modo asimmetrico: una parte è più grande dell'altra. A seconda del sistema, la posizione a 70 mm offre anche la possibilità di posizionare il punto di rotazione al centro della porta, per un movimento di rotazione simmetrico in cui entrambe le metà sono uguali. System M+ non supporta il posizionamento centrale; scegliere System Fx o System One per un movimento di rotazione simmetrico.
Con il posizionamento laterale, la parte della porta dietro il punto di rotazione si muove in direzione opposta all'apertura. Ciò richiede spazio libero sul retro della porta, e per formati di porta più grandi questo spazio di rotazione è considerevole. Con una configurazione a rotazione centrale, entrambe le metà occupano uniformemente spazio su entrambi i lati del punto di rotazione. Considerare la scelta tra posizionamento laterale e centrale nelle prime fasi del processo di progettazione, prima che la disposizione dei mobili, le finiture delle pareti o gli elementi del soffitto siano definiti.
Azione semplice e doppia azione
Le porte a bilico possono essere configurate ad azione semplice o a doppia azione, e questa scelta ha implicazioni dirette sulla finitura e sulle prestazioni.
Una porta a bilico a doppia azione si apre in entrambe le direzioni e si chiude liberamente nell'apertura, senza battuta. Questo offre la massima apertura, ma i giunti attorno alla porta non sono sigillati: luce, correnti d'aria e suoni passano liberamente intorno alla porta.
Una porta a bilico ad azione semplice si chiude contro una battuta (falsa battuta) nel telaio. La porta si allinea perfettamente alla parete, i giunti sono sigillati e suoni, correnti d'aria e luce vengono esclusi. Per i progetti in cui l'acustica è un fattore, l'azione semplice è la scelta raccomandata. Ulteriori informazioni in merito nel capitolo Prestazione acustica.
Preparazione strutturale
Una porta a bilico richiede un pavimento piano e stabile sull'intera zona di rotazione. Se il progetto prevede il riscaldamento a pavimento, questo non deve essere un ostacolo: i perni di una piastra a pavimento FritsJurgens penetrano solo 8 mm nel pavimento.
La cerniera superiore richiede un solido ancoraggio direttamente nella struttura sopra l'apertura. Per una porta con telaio, la cerniera superiore viene ancorata in esso; per una porta a tutt'altezza senza telaio, l'ancoraggio va direttamente nella struttura (legno, cemento o acciaio). Poiché il sistema FritsJurgens è completamente integrato nella porta, i lavori di installazione rimangono limitati. Queste sono condizioni preliminari che è meglio stabilire nelle prime fasi del processo di progettazione, preferibilmente in collaborazione con l'appaltatore o l'ingegnere strutturale.
Dimensioni e tolleranze
Per le porte a bilico acustiche, le tolleranze sono determinanti per un funzionamento fluido e un corretto adattamento alla struttura circostante. Il Gap Calculator non funziona quando il punto di rotazione è posizionato in modo eccentrico nella porta, come nel caso dell'utilizzo di una soglia automatica. I giunti necessari dipendono fortemente dallo spessore totale della porta e dal dettaglio della battuta alternata. Lo spazio sopra la porta è di minimo 4 e massimo 10 mm. Il gioco a pavimento è di 11 mm con System M+. Con System Fx e System One il gioco a pavimento è di 7 o 11 mm, a seconda della piastra a pavimento utilizzata.
Per grandi formati in legno massello, il movimento del legno può essere un fattore. Il legno massello può ritirarsi o espandersi con le variazioni di umidità. Senza battuta, i giunti attorno alla porta sono sempre visibili, per cui le deviazioni dimensionali si notano immediatamente. Con una porta con battuta, le piccole deviazioni vengono in parte assorbite dalla battuta stessa.
Per porte grandi e pesanti, il produttore di porte deve garantire un rinforzo interno sufficiente per prevenire deformazioni (torsioni). Ciò esula dalla portata del sistema a bilico ed è responsabilità del produttore di porte.
Applicazioni
Le porte a bilico vengono specificate in un'ampia gamma di spazi interni.

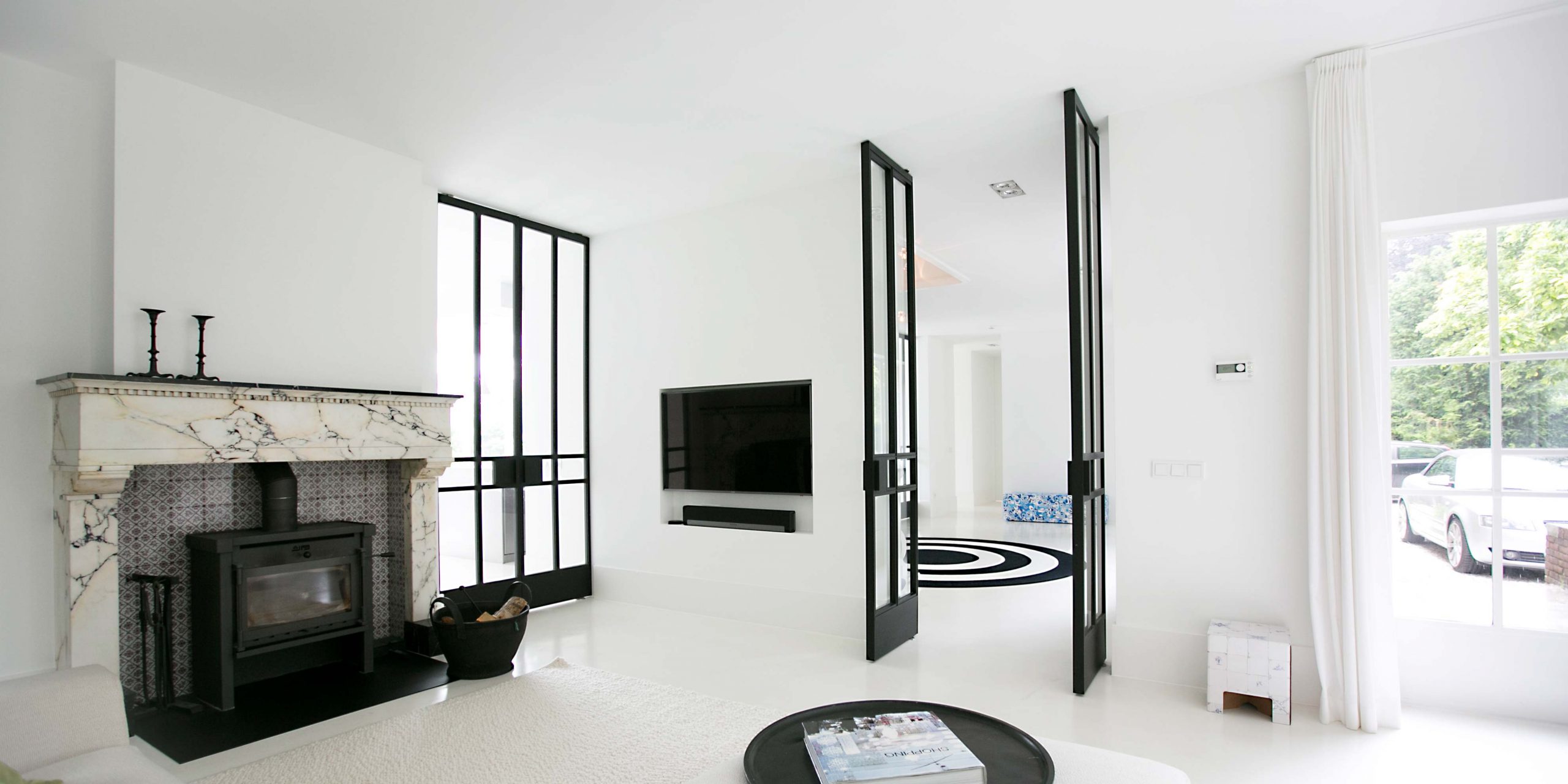

Nei progetti residenziali le vediamo come collegamento tra il soggiorno e l'ingresso, come divisori di cucina in interni a pianta aperta e come accesso alla camera da letto, alla cabina armadio o all'ufficio in casa. Nel settore dell'ospitalità definiscono gli ingressi delle suite degli hotel, le transizioni verso aree di ristorazione private e gli ingressi nelle spa e nei centri benessere. Negli ambienti commerciali segnano gli ingressi alle sale riunioni, agli uffici direzionali e agli spazi di rappresentanza.
In tutti questi contesti la porta a bilico funziona contemporaneamente come divisorio pratico e come marcatore spaziale. Segnala una transizione tra zone e contribuisce al linguaggio architettonico del progetto.
Ciò che contraddistingue ulteriormente le porte a bilico è ciò che rendono possibile quando sono aperte. A seconda dell'installazione, una porta a bilico può essere posizionata in modo da occupare quasi nessuno spazio sulla parete, facendo sì che le due zone su entrambi i lati si uniscano visivamente. Per i progetti in cui la continuità spaziale è una scelta progettuale deliberata, una porta a bilico offre quindi possibilità che una porta tradizionale non ha.
Un sistema a bilico non è limitato alla classica porta in un'apertura. Viene utilizzato anche in pareti divisorie che fungono contemporaneamente da porta, e in configurazioni doppie in cui due pannelli formano insieme un'unica apertura.
Prestazione acustica
Una porta a bilico ha un aspetto diverso da una porta tradizionale e funziona anche in modo genuinamente diverso. Una porta a bilico ruota attorno a un punto d'asse verticale in alto e in basso e, nel caso delle porte acustiche, si chiude contro una battuta. Questo solleva comprensibili domande sull'isolamento acustico, e queste domande sono legittime. Proprio perché il funzionamento è diverso, una porta a bilico pone esigenze diverse alla tenuta.
Tuttavia, questo non deve essere un ostacolo acustico. Quando la soluzione completa è corretta, con il sistema giusto e le giuste guarnizioni, la prestazione acustica è paragonabile a quella di una porta tradizionale. Ciò che conta è la coerenza di tutti i componenti. Non è una questione di cerniera.
Cosa determina la prestazione acustica?
La prestazione acustica di qualsiasi porta, a bilico o convenzionale, è determinata dal punto più debole dell'assemblaggio. Un'anta acustica di alta qualità ha poco valore se le fessure che la circondano non sono adeguatamente sigillate. Il suono segue le perdite sonore: una singola fessura aperta può vanificare l'intera prestazione acustica.
Per una porta a bilico, i punti di tenuta critici sono le giunture del bilico in alto e in basso, dove il bordo della porta incontra l'apertura; i lati, dove la porta rotante scorre lungo la superficie della parete; e il gioco a pavimento sotto la porta. Ognuno di questi punti richiede una soluzione di tenuta ben studiata. La combinazione corretta dipende dal formato della porta, dalla finitura del pavimento e dall'obiettivo acustico.
Per determinare l'obiettivo acustico vengono generalmente utilizzati due valori. Il valore Rw è l'isolamento acustico dell'anta stessa, misurato in laboratorio. Più realistico è il valore Rw,p, che misura l'isolamento acustico dell'intero set porta, anta, telaio, soglia automatica e ferramenta, nella situazione installata. Questo è il valore più rappresentativo della prestazione reale nella pratica.
Tenuta e pressione di chiusura
Una prestazione acustica ottimale richiede una configurazione ad azione semplice. Solo in questo caso è possibile una tenuta perimetrale completa. I profili di tenuta lungo i lati e la parte superiore sono costituiti da guarnizioni in gomma che chiudono lo spazio tra la porta e il telaio. È essenziale che la porta eserciti una pressione sufficiente su queste guarnizioni durante la chiusura, sull'intera altezza della porta. Senza questa pressione di chiusura le guarnizioni si comprimono insufficientemente e rimane spazio per perdite sonore. Una soglia automatica, una guarnizione che scende automaticamente nella parte inferiore della porta chiudendo il gioco a pavimento al momento della chiusura, è parimenti indispensabile.
Con una battuta singola, in cui la porta chiude contro una sola battuta, le soglie automatiche specifiche per porte a bilico sono la scelta giusta. Sono progettate per l'esatta linea di movimento di una porta a bilico.
Con una battuta doppia, in cui la porta chiude in una piega su entrambi i lati, le guarnizioni magnetiche sono ben applicabili. Chiudono in modo affidabile indipendentemente da piccole variazioni nella posizione di chiusura.
L'anta
Anche l'anta stessa è determinante. Sia la massa che la scelta dei materiali determinano in che misura il suono viene bloccato (il valore Rw dell'anta lo riflette). Una costruzione a strati accuratamente incollata con materiali diversi attenua meglio di una costruzione in un unico materiale, poiché la risonanza viene contrastata. Una griglia di ventilazione nell'anta rende inutile qualsiasi misura acustica. Il produttore di porte determina la costruzione e la calibra sul valore Rw desiderato.
Valori di riferimento
Per riferimento: per le porte a bilico in cui l'acustica è un requisito progettuale, nella pratica viene spesso richiesto un Rw di 37 dB o superiore. Con un Rw di 40 dB, una normale conversazione nello spazio adiacente non è più intellegibile.
Percorsi di trasmissione laterale
Si applica un principio spesso trascurato: la parete in cui viene inserita la porta deve isolare almeno meglio della porta stessa. Solo allora la porta a bilico può esprimere il suo pieno valore acustico. Altrettanto importante è la prevenzione della trasmissione laterale: il suono che entra nello spazio non attraverso la porta ma tramite la struttura circostante, come pareti, pavimento o soffitto. Le perdite sonore più comuni sono le passaggi cavi non trattati, le riserve impiantistiche, i battiscopa o le griglie di ventilazione nella parete, nel pavimento o nel soffitto adiacenti. Il soffitto è spesso una delle maggiori fonti di perdita sonora. Una porta a bilico con buone prestazioni acustiche richiede quindi una dettagliata cura nell'esecuzione dell'intera apertura e del suo contorno.
Consigli di sistema per porte acustiche
- System Fx è la scelta consigliata per le porte a bilico interne acustiche. La sua posizione di mantenimento meccanico a 0° preme saldamente la porta nel telaio e permette alle guarnizioni acustiche di comprimersi e chiudersi completamente. System Fx tollera bene la resistenza aggiuntiva delle guarnizioni.
- Anche System M+ è possibile, ma la resistenza aggiuntiva di guarnizioni pesanti e soglie automatiche deve essere verificata per ogni progetto per garantire che la forza di chiusura sia sufficiente.
- System One è adatto alle configurazioni a parete e a più ante in cui la serratura determina la posizione 0°.
Volete saperne di più sulla costruzione di una porta a bilico acusticamente efficace? Scaricate la nostra guida tecnica per porte a bilico acustiche.
Tenuta acustica di una porta a bilico interna
Il sistema giusto per la sua porta a bilico interna
Quale sistema si adatta alla sua porta?
System M+
Autochiudente con softclose
System M+ è la scelta quando la porta deve chiudersi automaticamente. Il sistema dispone di tre elementi di controllo regolabili:
- Damper Control: regola la resistenza all'apertura e la velocità di chiusura.
- 30° Speed Control: regola la velocità di chiusura negli ultimi 30°, in modo che la porta arrivi delicatamente.
- Latch Control: fornisce forza di chiusura aggiuntiva negli ultimi 10° per un ingaggio affidabile.
Applicazioni tipiche: uffici, hotel, residenze di lusso, porte con serratura.
Classi di peso: da AA a G (20-500 kg).
System Fx
A rotazione libera con posizioni di mantenimento
System Fx è un sistema a bilico a rotazione libera con forti posizioni di mantenimento a 0°, 90°, 180° e 270°, senza funzione di chiusura.
Applicazioni tipiche: passaggi ad alto traffico dove le porte rimangono aperte di norma, pareti a bilico e porte interne acustiche.
Consigliato per applicazioni acustiche.
Classi di peso: A, C, G (20-500 kg).
System One
Completamente a rotazione libera
System One non ha resistenza né posizioni di mantenimento. È il sistema FritsJurgens più compatto (162 x 32 x 18 mm). Ideale per applicazioni minimaliste o situazioni in cui la porta non deve mai incontrare resistenza.
Classi di peso: G (0-500 kg).
Perni superiori
La connessione tra porta e soffitto o telaio superiore
Il perno superiore collega la parte superiore della porta al soffitto o al telaio superiore. La scelta dipende dalla posizione del perno desiderata e dallo spazio disponibile in porta e telaio.
Il Perno superiore 70 mm (TP-70), il Perno superiore 40 mm (TP-40) e il Perno superiore Reversed (TP-R) sono adatti a porte fino a 500 kg.
| Perni superiori e quando usarli | |
|---|---|
| TP-70 | Regolabile da 70 mm. La scelta standard per la maggior parte dei progetti. |
| TP-40 | Punto di rotazione fisso a 40 mm. Larghezza porta massima, nessuna regolazione necessaria sul lato cerniera. |
| TP-R | Regolabile da 130 mm. Quando non c'è spazio nella porta stessa; il perno è nel soffitto. |
Piastre a pavimento
L'unica parte visibile nella parte inferiore della porta
La piastra a pavimento è l'unica parte visibile nella parte inferiore della porta. È incassata di 8 mm nel pavimento ed è disponibile in due forme:
| Piastre a pavimento e quando usarle | |
|---|---|
| Squared (S) | Rettangolare. La scelta standard per applicazioni interne. |
| Round (R) | Rotonda. Per applicazioni interne con preferenza estetica per la forma rotonda. |
Entrambe le versioni sono disponibili in acciaio inox (SS) o PVD nero (BK), sono completamente resistenti ai graffi e sono regolabili radialmente dopo il montaggio.
Per pavimenti interni standard si utilizzano perni di montaggio da 8 mm. Su pavimenti in parquet o gettati sono disponibili perni di montaggio da 30 mm che si ancorano più in profondità.
Piastre a pavimento per porte acustiche
Per una porta acustica con soglia automatica si utilizza una piastra a pavimento standard (S). La soglia automatica deve essere montata a sufficiente distanza dalla piastra a pavimento all'interno della porta. La distanza dipende dalla posizione del punto di rotazione e dallo spessore della porta. Consultare il produttore della porta per la corretta guida.
Prescrizione
I sistemi a bilico FritsJurgens sono disponibili attraverso una rete mondiale di rivenditori certificati e partner di distribuzione. Il nostro team supporta architetti, designer di interni e produttori di porte durante l'intero processo del progetto, dalla selezione iniziale del sistema fino all'installazione.
Selezione del sistema
Non ancora certi di quale sistema si adatti al progetto? Utilizzate il FritsJurgens Selector per trovare il sistema corretto in base al peso della porta, alle funzioni desiderate e al tipo di fissaggio.
Documentazione tecnica
Scaricate il riepilogo del prodotto per dimensioni, tolleranze e dati di installazione. Per le applicazioni acustiche, è disponibile la nostra guida tecnica per porte a bilico acustiche.
Contatto e consulenza
Per progetti complessi o domande di progettazione specifiche, i nostri specialisti sono a disposizione. Contattateci per supporto al progetto, campioni o un preventivo.
Lista di controllo per i progettisti
Prima di prescrivere una porta a bilico, queste sono le domande chiave:
- Qual è il peso della porta, incluso il materiale scelto e la finitura?
- Quale punto di rotazione è desiderato: posizionamento laterale o centrale?
- Azione semplice o doppia azione: l'acustica, la tenuta all'aria o le correnti d'aria svolgono un ruolo?
- La finitura del pavimento è piana e uniforme su tutta la zona di rotazione?
- È disponibile un ancoraggio solido sopra l'apertura?
- Le tolleranze dell'apertura sono in linea con le specifiche del sistema?
- L'acustica è un requisito progettuale? In tal caso: quale valore Rw è richiesto, ed è prevista una soglia automatica?
