Portas pivotantes interiores
As portas pivotantes são frequentemente associadas a entradas imponentes e portas grandes e pesadas. No entanto, são igualmente adequadas como portas interiores: como divisórias de espaços, portas de comunicação ou um elemento de design deliberadamente escolhido em habitações, escritórios, hotéis, museus e inúmeros outros projetos.
Esta página aborda as principais considerações ao especificar uma porta pivotante como porta interior.
Porquê uma porta pivotante como porta interior?
Uma porta pivotante faz algo que uma porta de dobradiça tradicional não consegue: torna a própria porta parte da experiência espacial. A rotação em torno de um eixo vertical, em cima e em baixo, cria um movimento equilibrado e fluido que se sente fundamentalmente diferente do de uma porta convencional.
Como não existe nenhuma dobradiça visível na lateral, uma porta pivotante oferece muito mais liberdade no acabamento em torno da abertura. É também aqui que a FritsJurgens se distingue dos sistemas pivotantes tradicionais: nas soluções pivot convencionais, o mecanismo encontra-se no pavimento ou no teto, exigindo trabalhos de embutimento extensos. O sistema FritsJurgens está completamente integrado na própria porta. São necessárias apenas pequenas placas de piso e placas de teto. Isto simplifica consideravelmente a instalação, reduz o risco quando existe piso radiante e deixa o ambiente em redor da porta completamente livre. A intervenção mínima na estrutura existente torna o sistema também adequado para renovação e edifícios classificados, onde modificações significativas a pavimentos ou tetos são frequentemente indesejáveis ou não permitidas.
Os sistemas FritsJurgens suportam uma vasta gama de materiais: madeira, vidro, pedra, metal. A porta integra-se assim perfeitamente na paleta de interiores do projeto.
Considerações de design
Especificar uma porta pivotante como porta interior requer uma série de considerações que diferem das de uma porta standard.
Cada sistema FritsJurgens tem uma capacidade de peso definida de até 500 kg. Verifique sempre se o peso da porta se enquadra nas especificações do sistema escolhido antes de o design ser finalizado. Utilize o FritsJurgens Selector para garantir que seleciona o sistema correto.
Ao contrário de uma porta de dobradiça standard, uma porta pivotante pode girar em ambos os lados do ponto pivotante. O revestimento do pavimento deve ser plano e uniforme em todo o raio de rotação, mesmo quando dois tipos diferentes de revestimento se encontram. A porta pode abrir em ambas as direções, exigindo espaço de ambos os lados para o arco de rotação.
Posição do pivô e arco de rotação
A posição do ponto pivotante determina como a porta se move e quanto espaço é necessário para tal. Nos sistemas FritsJurgens, o ponto pivotante está localizado a 40 mm (fixo) ou 70 mm (ajustável) da borda da porta. Em ambos os casos a porta gira de forma assimétrica: uma parte é maior do que a outra. Dependendo do sistema, a posição de 70 mm também permite colocar o ponto pivotante no centro da porta, para um movimento de rotação simétrico em que ambas as metades são iguais. O System M+ não suporta a colocação central; escolha System Fx ou System One para um movimento de rotação simétrico.
Com o posicionamento lateral, a parte da porta atrás do ponto pivotante move-se na direção oposta ao abrir. Isto requer espaço livre na parte traseira da porta, e para formatos de porta maiores esse espaço de rotação é considerável. Com uma configuração de rotação central, ambas as metades ocupam espaço uniformemente de ambos os lados do ponto pivotante. Considere a escolha entre posicionamento lateral e central numa fase inicial do processo de design, antes de a colocação do mobiliário, os acabamentos das paredes ou os elementos do teto estarem definidos.
Ação simples e dupla ação
As portas pivotantes podem ser configuradas com ação simples ou dupla ação, e essa escolha tem implicações diretas no acabamento e no desempenho.
Uma porta pivotante de dupla ação abre em ambas as direções e fecha livremente na abertura, sem batente. Isto proporciona máxima abertura, mas as juntas em torno da porta não estão vedadas: luz, correntes de ar e som passam livremente em torno da porta.
Uma porta pivotante de ação simples fecha contra um batente (aro) no caixilho. A porta assenta perfeitamente na parede, as juntas estão vedadas e o som, as correntes de ar e a luz são excluídos. Para projetos em que a acústica é um fator, a ação simples é a escolha recomendada. Mais informação sobre isto no capítulo Desempenho acústico.
Preparação estrutural
Uma porta pivotante requer um pavimento plano e estável em toda a zona de rotação. Se o projeto incluir piso radiante, isso não precisa de ser um obstáculo: os pinos de uma placa de piso FritsJurgens penetram apenas 8 mm no pavimento.
O pivô superior requer uma ancoragem sólida, diretamente na estrutura acima da abertura. Para uma porta com caixilho, o pivô superior é ancorado no mesmo; para uma porta do pavimento ao teto sem caixilho, a ancoragem vai diretamente na estrutura (madeira, betão ou aço). Como o sistema FritsJurgens está completamente integrado na porta, o trabalho de instalação mantém-se limitado. Estas são condições prévias que é melhor estabelecer numa fase inicial do processo de design, de preferência em articulação com o empreiteiro ou o engenheiro de estruturas.
Dimensões e tolerâncias
Em portas pivotantes acústicas, as tolerâncias são determinantes para um funcionamento suave e um ajuste correto à estrutura envolvente. O Gap Calculator não funciona quando o ponto pivotante está colocado de forma excêntrica na porta, como quando se utiliza um vedante automático de porta. As juntas necessárias dependem fortemente da espessura total da porta e do detalhe do batente alternado. O espaço acima da porta é de mínimo 4 mm e máximo 10 mm. A folga no pavimento é de 11 mm com System M+. Com System Fx e System One, a folga no pavimento é de 7 ou 11 mm, dependendo da placa de piso utilizada.
Em grandes formatos de madeira maciça, o trabalho da madeira pode ser um fator. A madeira maciça pode contrair ou expandir com variações de humidade. Sem batente, as juntas em torno da porta são sempre visíveis, pelo que os desvios dimensionais se tornam imediatamente evidentes. Com uma porta com aro, os pequenos desvios são parcialmente absorvidos pelo batente.
Para portas grandes e pesadas, o fabricante de portas deve garantir reforço interno suficiente para evitar deformações (torção). Isto está fora do âmbito do sistema pivotante e é da responsabilidade do fabricante de portas.

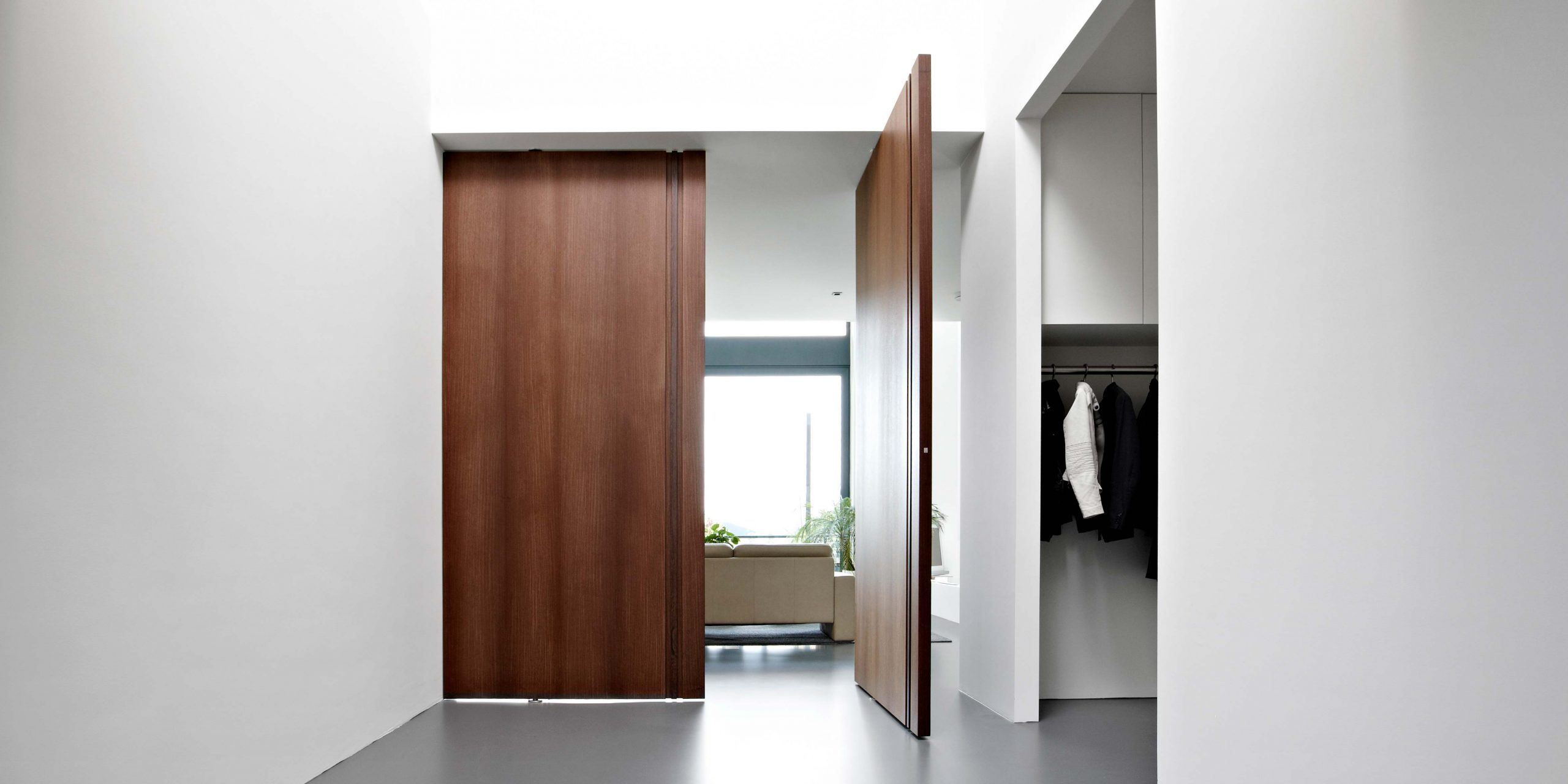

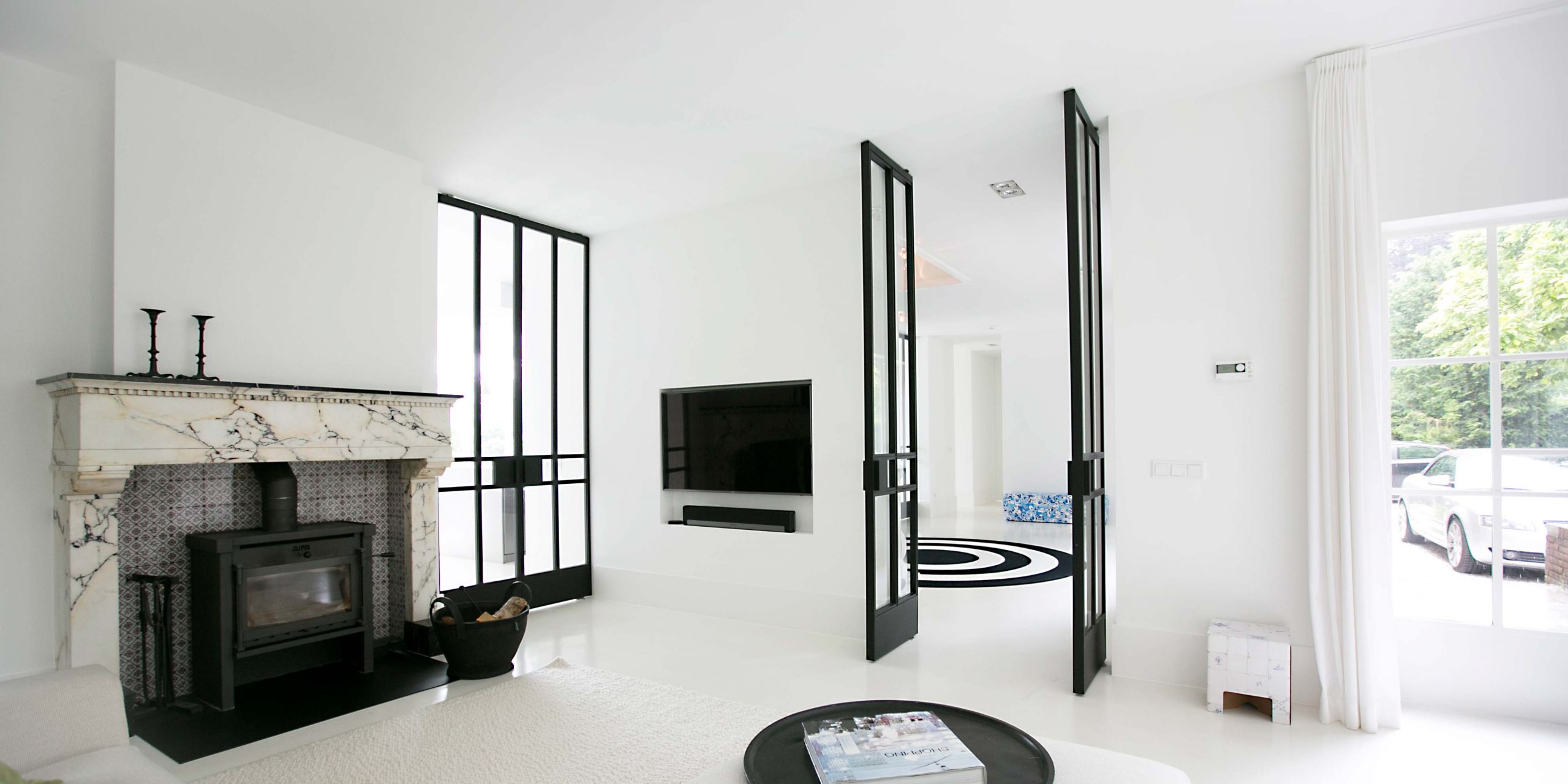

Exemplos de portas pivotantes interiores
Aplicações
As portas pivotantes são especificadas numa vasta gama de espaços interiores.
Em projetos residenciais vemo-las como ligação entre a sala de estar e a entrada, como divisórias de cozinha em interiores em planta aberta e como acesso ao quarto, ao roupeiro ou ao escritório em casa. No setor da hotelaria definem as entradas de suites de hotel, as transições para espaços de refeições privados e as entradas em spa e bem-estar. Em ambientes comerciais marcam as entradas de salas de reuniões, gabinetes de direção e espaços de receção representativos.
Em todos estes contextos, a porta pivotante funciona simultaneamente como divisória prática e como marcador espacial. Assinala uma transição entre zonas e contribui para a linguagem arquitetónica do projeto.
O que também distingue as portas pivotantes é o que permitem quando estão abertas. Dependendo da instalação, uma porta pivotante pode ser posicionada de forma a ocupar quase nenhum espaço na parede, fazendo com que as duas zonas de ambos os lados se fundam visualmente. Para projetos em que a continuidade espacial é uma escolha de design deliberada, uma porta pivotante oferece assim possibilidades que uma porta tradicional não tem.
Um sistema pivotante não está limitado à porta clássica numa abertura. É também utilizado em paredes divisórias que funcionam simultaneamente como porta, e em configurações duplas em que dois painéis formam juntos uma única abertura.
Desempenho acústico
Uma porta pivotante tem um aspeto diferente do de uma porta tradicional e funciona genuinamente de forma diferente. Uma porta pivotante roda em torno de um ponto de eixo vertical em cima e em baixo e, no caso das portas acústicas, fecha contra um batente. Isso levanta questões compreensíveis sobre isolamento acústico, e essas questões são legítimas. Precisamente porque o funcionamento é diferente, uma porta pivotante coloca exigências diferentes à vedação.
No entanto, isto não precisa de ser um obstáculo acústico. Quando a solução completa está correta, com o sistema certo e as vedações corretas, o desempenho acústico é comparável ao de uma porta tradicional. Trata-se da coerência de todos os componentes. Não se trata do pivô.
O que determina o desempenho acústico?
O desempenho acústico de qualquer porta, pivotante ou convencional, é determinado pelo ponto mais fraco da montagem. Uma folha de porta acústica de alta qualidade tem pouco valor se as juntas em seu redor não estiverem adequadamente vedadas. O som segue as fugas sonoras: uma única junta aberta pode comprometer todo o desempenho acústico.
Para uma porta pivotante, os pontos de vedação críticos são as juntas pivotantes em cima e em baixo, onde a borda da porta encontra a abertura; as laterais, onde a porta giratória se move ao longo da superfície da parede; e a folga no pavimento sob a porta. Cada um destes pontos requer uma solução de vedação bem pensada. A combinação correta depende do formato da porta, do revestimento do pavimento e do objetivo acústico.
Para determinar o objetivo acústico são geralmente utilizados dois valores. O valor Rw é o isolamento acústico da própria folha da porta, medido em laboratório. Mais realista é o valor Rw,p, que mede o isolamento acústico do conjunto completo da porta, folha, caixilho, vedante automático de porta e ferragens, em situação instalada. Este é o valor mais representativo do desempenho real na prática.
Vedação e pressão de fecho
O desempenho acústico ótimo requer uma configuração de ação simples. Só assim é possível uma vedação perimetral completa. Os perfis de vedação ao longo das laterais e da parte superior são constituídos por vedações de borracha que fecham o espaço entre a porta e o caixilho. É essencial que a porta exerça pressão suficiente sobre estas vedações ao fechar, em toda a altura da porta. Sem essa pressão de fecho, as vedações comprimem-se insuficientemente e permanece espaço para fugas sonoras. Um vedante automático de porta, uma vedação que desce automaticamente na parte inferior da porta fechando a folga no pavimento no momento do fecho, é igualmente indispensável.
Com uma falsa-batente simples, em que a porta fecha contra um único batente, os vedantes automáticos de soleira específicos para portas pivotantes são a escolha correta. Foram projetados para a linha de movimento exata de uma porta pivotante.
Com uma falsa-batente dupla, em que a porta fecha numa dobra de ambos os lados, os vedantes magnéticos são bem aplicáveis. Fecham de forma fiável independentemente de pequenas variações na posição de fecho.
A folha da porta
A própria folha da porta também é determinante. Tanto a massa como a escolha dos materiais determinam em que medida o som é bloqueado (o valor Rw da folha reflete isso). Uma construção em camadas cuidadosamente colada com diferentes materiais atenua melhor do que uma construção de material único, pois a ressonância é contrariada. Uma grelha de ventilação na folha da porta torna qualquer medida acústica inútil. O fabricante de portas determina a construção e calibra-a com o valor Rw desejado.
Valores de referência
Para referência: para portas pivotantes em que a acústica é um requisito de design, na prática é frequentemente requerido um Rw de 37 dB ou superior. Com um Rw de 40 dB, uma conversa normal no espaço adjacente já não é inteligível.
Caminhos de transmissão de flancos
Aplica-se aqui um princípio frequentemente negligenciado: a parede em que a porta é colocada deve isolar pelo menos melhor do que a própria porta. Só assim a porta pivotante pode proporcionar o seu valor acústico pleno. Igualmente importante é prevenir a transmissão de flancos: o som que entra no espaço não através da porta, mas pela estrutura envolvente, como paredes, pavimento ou teto. As fugas sonoras mais comuns são passagens de cabos não tratadas, espaços técnicos, rodapés ou grelhas de ventilação na parede adjacente, no pavimento ou no teto. O teto é frequentemente uma das maiores fontes de fuga sonora. Uma porta pivotante com bom desempenho acústico requer, portanto, um detalhe cuidadoso de toda a abertura e da sua envolvente.
Recomendação de sistema para portas acústicas
- System Fx é a escolha recomendada para portas pivotantes interiores acústicas. A sua posição mecânica de retenção a 0° pressiona firmemente a porta no caixilho e permite que os vedantes acústicos comprimam e fechem completamente. System Fx tolera bem a resistência adicional dos vedantes.
- System M+ também é possível, mas a resistência adicional dos vedantes pesados e dos vedantes automáticos de soleira deve ser verificada por projeto para garantir que a força de fecho seja suficiente.
- System One é adequado para configurações de parede e multifolha em que o fecho determina a posição 0°.
Quer saber mais sobre a construção de uma porta pivotante acusticamente eficaz? Descarregue o nosso guia técnico para portas pivotantes acústicas.
Vedação acústica de uma porta pivotante interior
O sistema certo para a sua porta pivotante interior
Qual o sistema adequado para a sua porta?
System M+
Autofecho com fecho suave
System M+ é a escolha quando a porta deve fechar automaticamente. O sistema possui três elementos de controlo ajustáveis:
- Damper Control: regula a resistência de abertura e a velocidade de fecho.
- 30° Speed Control: regula a velocidade de fecho nos últimos 30°, para que a porta chegue suavemente.
- Latch Control: fornece força de fecho adicional nos últimos 10° para um engate fiável.
Aplicações típicas: escritórios, hotéis, residências de luxo, portas com fecho.
Classes de peso: AA a G (20 a 500 kg).
System Fx
Rotação livre com posições de retenção
System Fx é um sistema pivotante de rotação livre com fortes posições de retenção a 0°, 90°, 180° e 270°, sem função de fecho.
Aplicações típicas: passagens de muito trânsito onde as portas permanecem abertas por defeito, paredes pivotantes e portas interiores acústicas.
Recomendado para aplicações acústicas.
Classes de peso: A, C, G (20 a 500 kg).
System One
Totalmente de rotação livre
System One não tem resistência nem posições de retenção. É o sistema FritsJurgens mais compacto (162 x 32 x 18 mm). Ideal para aplicações minimalistas ou situações em que a porta nunca deve encontrar resistência.
Classes de peso: G (0 a 500 kg).
Pivôs superiores
A ligação entre porta e teto ou caixilho superior
O pivô superior liga a parte superior da porta ao teto ou ao caixilho superior. A escolha depende da posição do pivô pretendida e do espaço disponível na porta e no caixilho.
O Pivô superior 70 mm (TP-70), o Pivô superior 40 mm (TP-40) e o Pivô superior Reversed (TP-R) são adequados a portas até 500 kg.
| Pivôs superiores e quando usá-los | |
|---|---|
| TP-70 | Ajustável a partir de 70 mm. A escolha padrão para a maioria dos projetos. |
| TP-40 | Ponto de rotação fixo a 40 mm. Largura máxima de porta, sem necessidade de ajuste do lado da dobradiça. |
| TP-R | Ajustável a partir de 130 mm. Quando não há espaço na própria porta; o pivô fica no teto. |
Placas de piso
A única parte visível na parte inferior da porta
A placa de piso é a única parte visível na parte inferior da porta. É embutida 8 mm no piso e está disponível em duas formas:
| Placas de piso e quando usá-las | |
|---|---|
| Squared (S) | Retangular. A escolha padrão para aplicações interiores. |
| Round (R) | Redonda. Para aplicações interiores com preferência estética pela forma redonda. |
Ambas as versões estão disponíveis em aço inoxidável (SS) ou PVD preto (BK), são totalmente resistentes a riscos e são ajustáveis radialmente após a montagem.
Para pavimentos interiores padrão são usados pinos de montagem de 8 mm. Em pavimentos de parquet ou pavimentos vertidos estão disponíveis pinos de montagem de 30 mm que ancoram mais profundamente.
Placas de piso para portas acústicas
Para uma porta acústica com vedante automático de soleira utiliza-se uma placa de piso padrão (S). O vedante automático deve ser montado a uma distância suficiente da placa de piso dentro da porta. A distância depende da posição do ponto de pivô e da espessura da porta. Consulte o fabricante da porta para a orientação correta.
Especificação
Os sistemas pivotantes FritsJurgens estão disponíveis através de uma rede mundial de distribuidores certificados e parceiros de distribuição. A nossa equipa apoia arquitetos, designers de interiores e fabricantes de portas ao longo de todo o processo do projeto, desde a seleção inicial do sistema até à instalação.
Seleção do sistema
Ainda não tem a certeza de qual o sistema adequado para o projeto? Utilize o FritsJurgens Selector para encontrar o sistema correto com base no peso da porta, nas funções pretendidas e no tipo de fixação.
Documentação técnica
Descarregue a visão geral do produto para dimensões, tolerâncias e dados de instalação. Para aplicações acústicas, está disponível o nosso guia técnico para portas pivotantes acústicas.
Contacto e aconselhamento
Para projetos complexos ou questões de design específicas, os nossos especialistas estão disponíveis. Entre em contacto para obter apoio no projeto, amostras ou um orçamento.
Lista de verificação para especificadores
Antes de especificar uma porta pivotante, estas são as questões fundamentais:
- Qual é o peso da porta, incluindo o material escolhido e o acabamento?
- Qual a posição do pivô pretendida: posicionamento lateral ou central?
- Ação simples ou dupla ação: a acústica, a estanqueidade ao ar ou as correntes de ar desempenham algum papel?
- O revestimento do pavimento é plano e uniforme em toda a zona de rotação?
- Existe uma ancoragem sólida disponível acima da abertura?
- As tolerâncias da abertura estão em conformidade com as especificações do sistema?
- A acústica é um requisito de design? Se sim: que valor Rw é requerido, e está previsto um vedante automático de porta?
