Regolabilità per qualsiasi porta a bilico
Movimento controllato della porta
Grazie alla funzione Damper Control, la cerniera System M dispone di ammortizzazione in chiusura e freno idraulico in apertura, che garantiscono alla porta un movimento fluido ed elegante.
Chiusura automatica e posizioni di fermo
La cerniera System M è dotata di chiudiporta automatico e posizioni di fermo a 90° e 180°, che consentono di ridefinire in qualsiasi momento l’impatto estetico che la porta esercita sullo spazio circostante.
Porte apribili in un solo o in entrambi i sensi
La cerniera System M è indicata per pressoché qualsiasi tipologia di porta a bilico, apribile in uno solo o in entrambi i sensi, con o senza telaio.
Dai uno sguardo alla cerniera System M
Componenti
La porta a bilico necessita di varie componenti – una cerniera inferiore, una piastra a pavimento, una piastra a soffitto ed una cerniera superiore.
Piastra a soffitto
Unico elemento destinato ad essere installato al di sopra dell’anta, la piastra a soffitto è dotata di un foro al cui interno si va ad innestare a scomparsa il perno della cerniera superiore. La piastra a soffitto è disponibile in due finiture: acciaio inox spazzolato e nero.
Cerniera inferiore

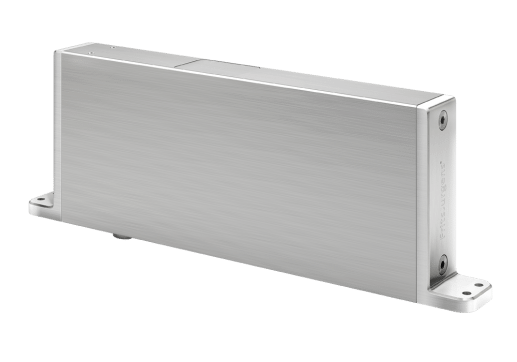

La cerniera inferiore è il meccanismo pivotante e il driver della porta a bilico, ed è installata nella parte inferiore dell’anta risultando, pertanto, virtualmente invisibile. Tutte le cerniere inferiori FritsJurgens hanno capacità di portata fino a 500 kg.
La cerniera inferiore offre, a seconda della tipologia specifica, differenti caratteristiche e funzionalità, quali: posizioni di fermo, chiudiporta automatico, ammortizzazione in apertura e in chiusura (comando “Damper Control”), accelerazione in chiusura (comando “Latch Control”), velocità regolabile sugli ultimi 30° del movimento (comando “30° Speed Control), rotazione libera.
L’installazione delle cerniere all’interno dell’anta determina l’asse di rotazione e, dunque, l'impatto spaziale che la porta a bilico avrà, quando aperta, sull’ambiente circostante. Oltreché per la comune rotazione su asse decentrato, le cerniere pivot FritsJurgens sono ideali anche per porte o pareti rotanti che ruotano a 360°.
Cerniera superiore
Integrata nella parte superiore dell’anta, la cerniera superiore è dotata di un perno che – agendo con l’apposita brugola attraverso fori dedicati apposti sul lato della cerniera – si va ad innestare nel foro della rispettiva piastra a soffitto.
FritsJurgens offre due tipologie di cerniera superiore: la cerniera superiore Regular e la cerniera superiore Cable Grommet. La cerniera superiore Cable Grommet è progettata e concepita per agevolare il passaggio, attraverso l’anta, dei cavi per il collegamento di sistemi illuminotecnici ed impianti di sicurezza elettronici.
Piastre a pavimento
Tutte le piastre a pavimento FritsJurgens si inseriscono per 8 mm all’interno del pavimento. Una profondità di installazione sufficiente a garantire una perfetta tenuta su pressoché qualsiasi tipologia di pavimento, e che consente di utilizzare le cerniere FritsJurgens in combinazione con eventuali sistemi di riscaldamento a pavimento. Nella versione rettangolare, la piastra a pavimento viene fornita dotata di due boccole, accorciabili, da 30 mm.
Sono diverse le piastre a pavimento disponibili per la cerniera System M. La piastra a pavimento standard è disponibile in quattro varianti: acciaio inox spazzolato (serie 420) e PVD nero, in versione rotonda e rettangolare. La gamma include anche la piastra a pavimento Flush, studiata per l’integrazione a soglia o su pavimenti interni. Le piastre a pavimento FritsJurgens sono realizzate in robusto acciao temprato per garantire la massima resistenza ai graffi.
Come faccio a scegliere la tipologia di cerniera più adatta alla mia porta?
La cerniera System M è disponibile in 4 diverse varianti, tutte specificamente concepite per adattarsi al peso ed alle dimensioni della tua porta a bilico. Scopri quale tipologia di cerniera ordinare per la tua porta a bilico.
System M Class AA, System M Class A, System M Class B, System M Class C
Installazione smart
Realizzare le fresate destinate ad accoglierle ed installare al loro interno le cerniere FritsJurgens è semplice e rapido – la posa in cantiere non richiede più di 30 minuti.
Sia che avvenga nell’ambito di progetti di nuova realizzazione che in situazioni pre-esistenti, l’installazione si articola in quattro step: montaggio della piastra a pavimento, montaggio della piastra a soffitto, posa della porta e regolazione di precisione della porta.
Specifiche tecniche
| Caratteristiche | |
|---|---|
| Dimensioni | 294,8 x 32 x 99,6 mm |
| Peso | 2,6 KG |
| Materiali | Stainless Steel | Anodized aluminum |
| Resistenza alla corrosione | EN 1670 - class 5 (norm: 0-5) |
| Tipologie | 4 tipi, classe di peso AA - C |
| Specifiche porta | |
| Senso di aper tura | Apertura in un et due sensi |
| Portata | 20 - 210 kg |
| Min. Spessore della porta | 40 mm |
| Larghezza della porta | 400 - 4400 mm |
| Luce superiore | 4-10 mm |
| Luce inferiore | 11 mm |
| Posizioni di fermo | 90° , -90° and 0° |
| Garanzia | 2 anni |
| Funzionalità | |
| Free Swing | |
| Damper Control | |
| 30° Speed Control | |
| Latch Control | |
Domande frequenti
Accessori
FritsJurgens offre una vasta gamma di accessori studiati per ottimizzare l’installazione e la funzionalità della tua porta a bilico. Li potrai aggiungere al tuo ordine configurandolo con l’aiuto del nostro FritsJurgens Selector.
