Porte a libreria nascoste
Una libreria che si apre è una delle idee più antiche dell'architettura. Non deve più sembrare un trucco. La cerniera si trova all'interno della porta, invisibile, e l'anta può sostenere trecento chilogrammi di rovere e libri e muoversi comunque con una sola mano.
Qui sotto trova le porte a libreria che abbiamo documentato, il punto di rotazione che decide se la porta scompare e che cosa accade a una porta a libreria quando gli scaffali si riempiono.
Porte a libreria realizzate
Sette progetti, ad Amsterdam, Edimburgo, Giacarta, Milano, Singapore e nella Svizzera centrale. L'anta più leggera pesa ottanta chilogrammi, la più pesante trecento; la più alta raggiunge i tre metri. In tutti i casi sono gli scaffali a sostenere il carico e la ferramenta resta invisibile.
Dove disponiamo del dettaglio tecnico, questo è riportato sotto il progetto. Dove non ne disponiamo, lo abbiamo omesso anziché stimarlo.

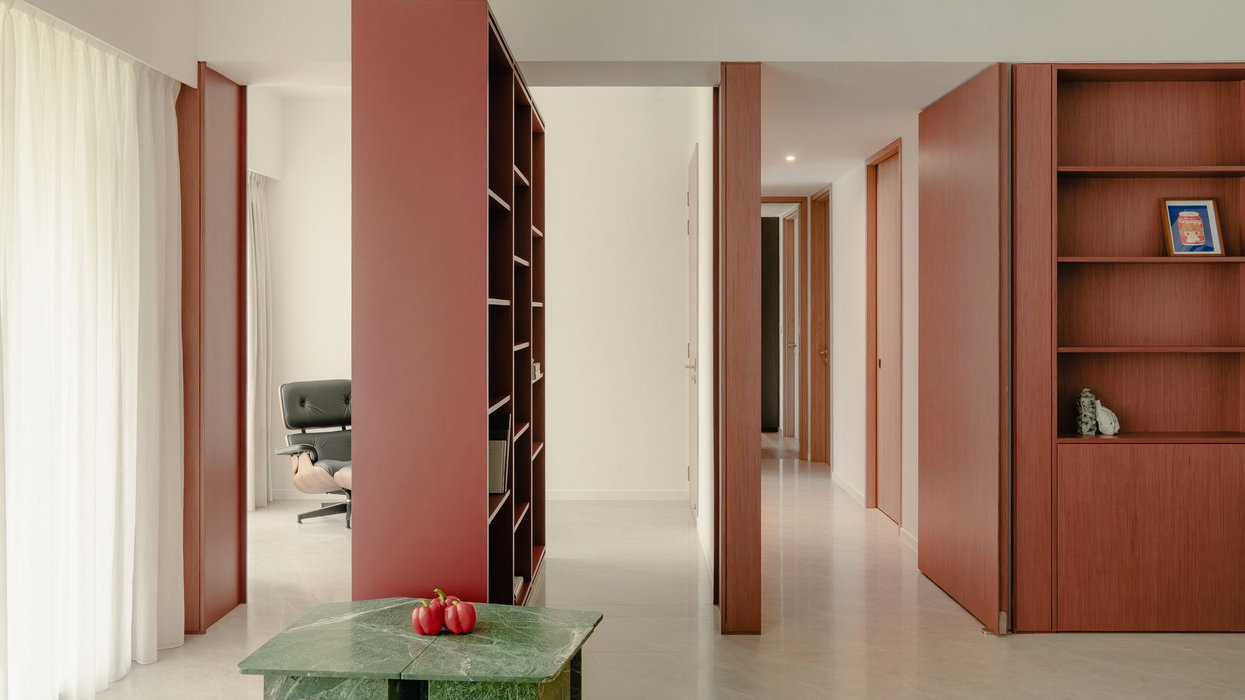

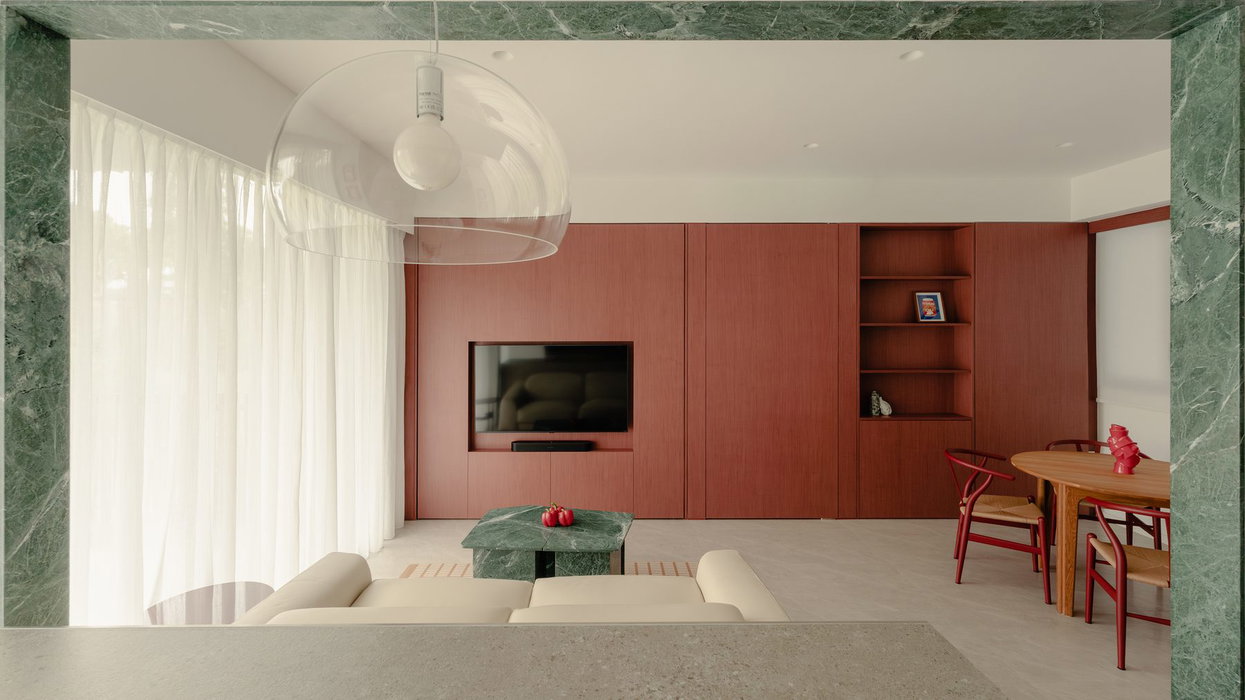

Ki In Motion
Singapore

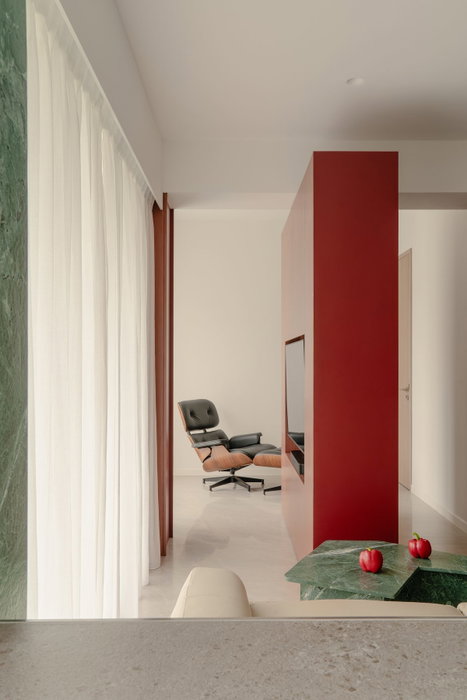

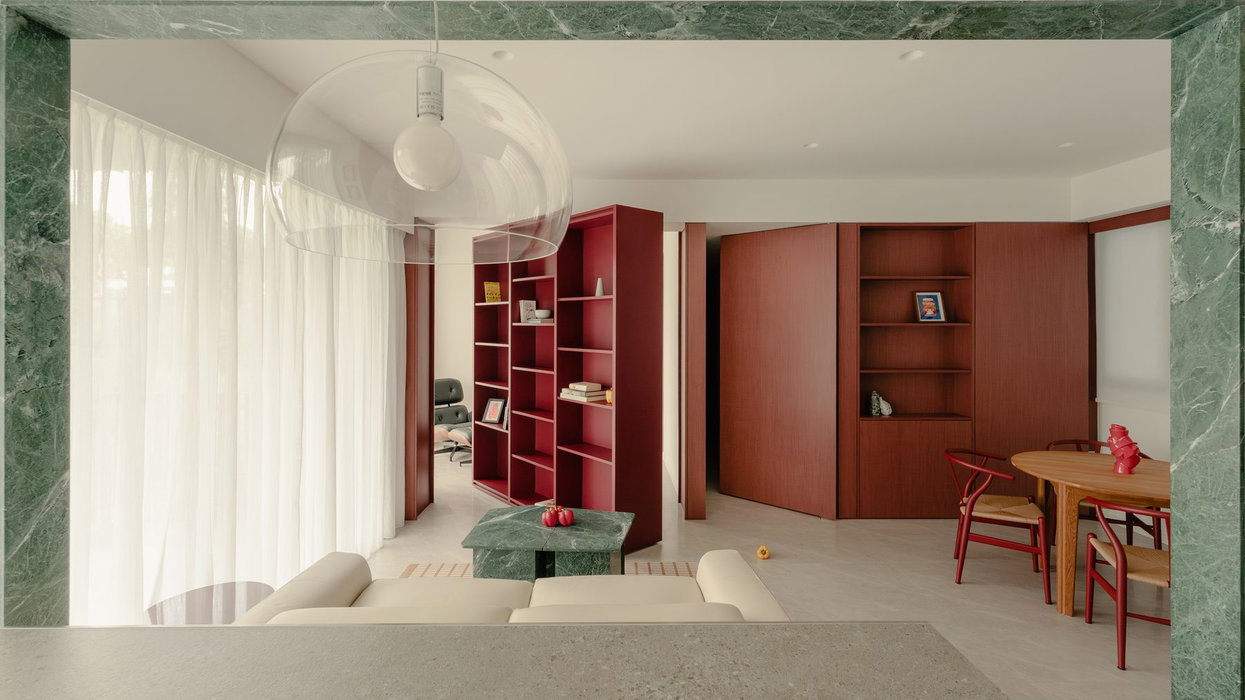

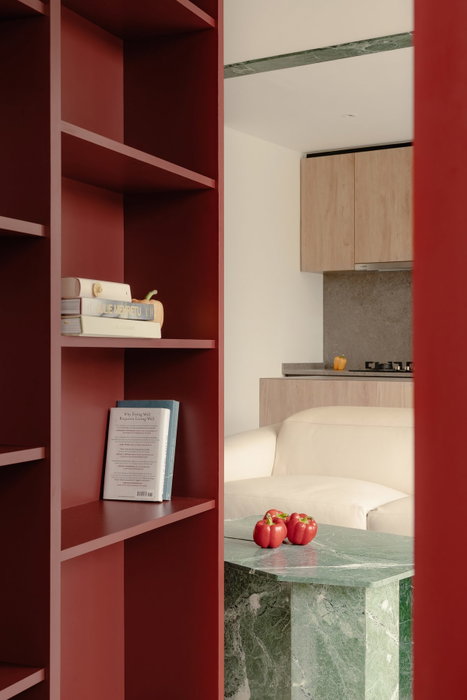

Studio Sanshou non ha nascosto una porta in una parete. Ha ricostruito la parete come un mobile e le ha permesso di ruotare. Una faccia custodisce libri e oggetti, l'altra si mostra nella stanza. Gli scaffali sono a sbalzo rispetto al segmento centrale. Questo funziona solo perché è il perno a sostenere il carico, quindi la struttura non deve arrivare al pavimento ai bordi.
| Ki In Motion, Singapore | |
|---|---|
| Sistema | FritsJurgens System One |
| Punto di rotazione | Top pivot Cable Grommet |
| Dimensioni della porta | 2400 × 2470 mm |
| Peso della porta | 200 kg |
| Materiale | Verniciato, legno |
| Architetto | Studio Sanshou, Shaeron Santosa |
| Fotografia | Ong Chan Hao |

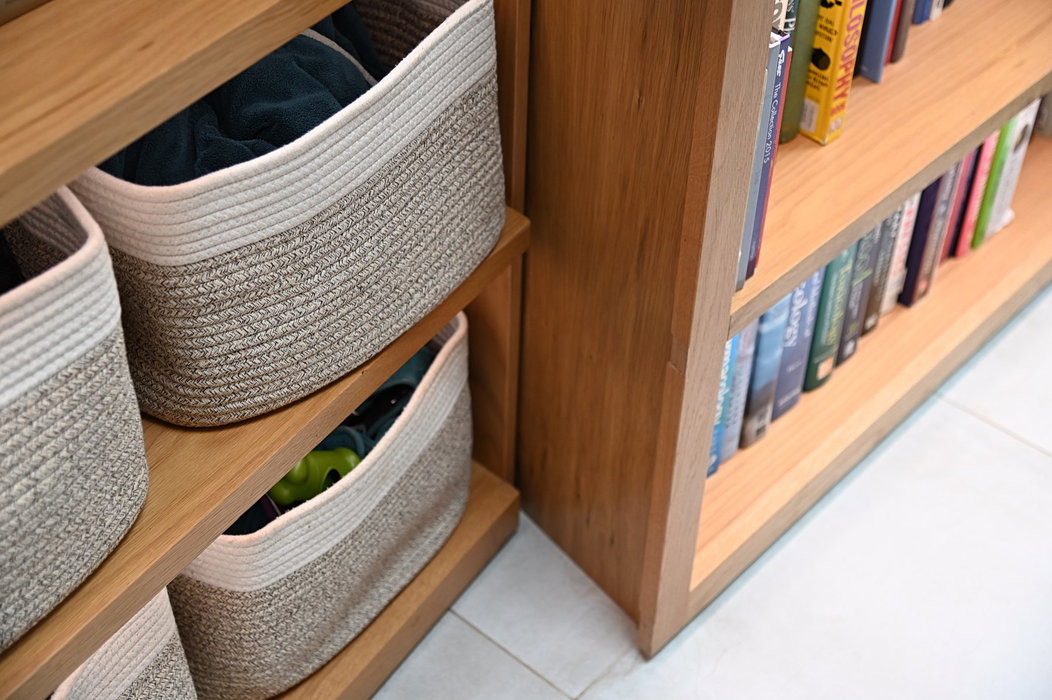

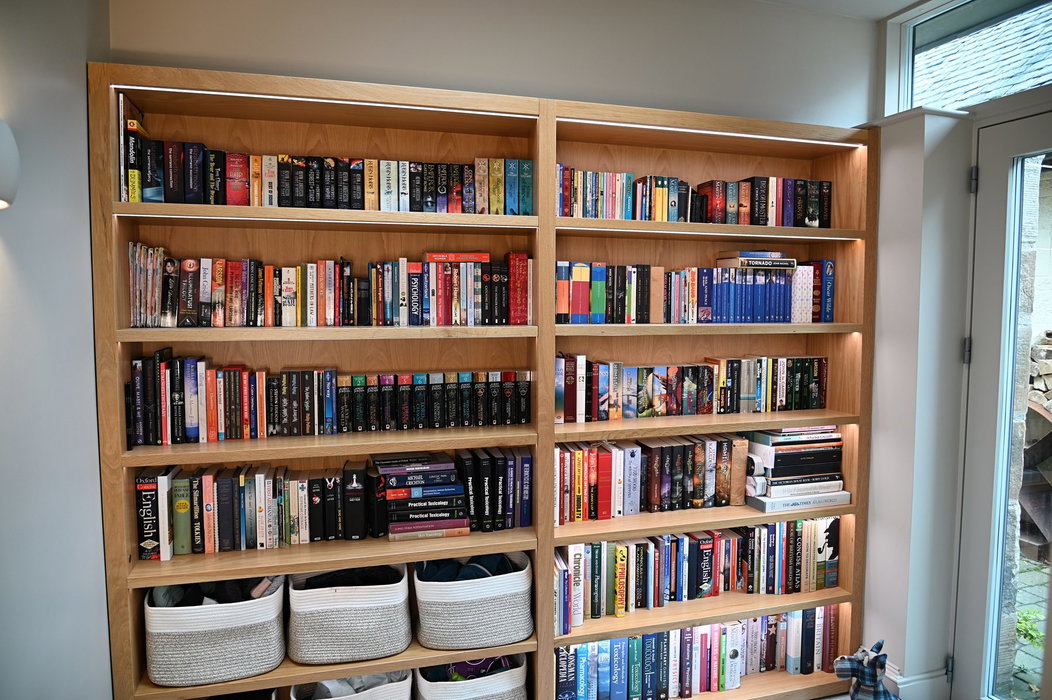

Scottish Secret Door
Edimburgo, Regno Unito

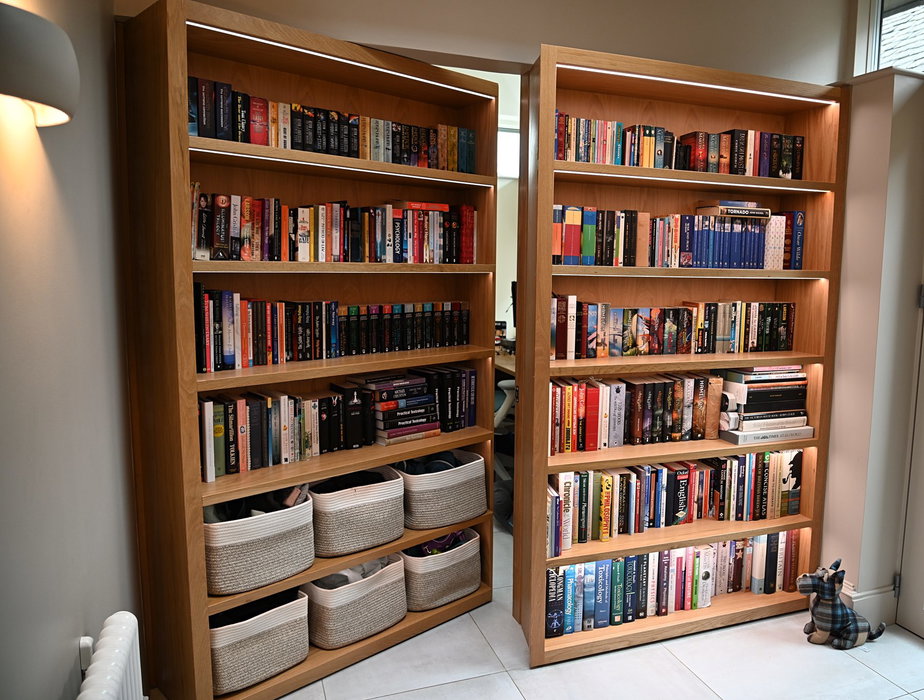

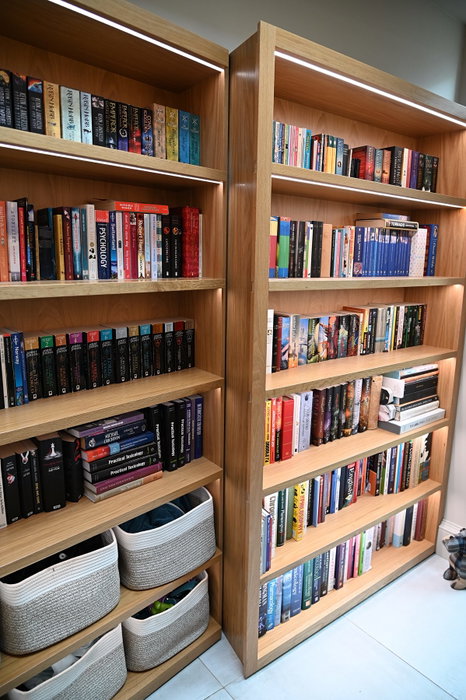

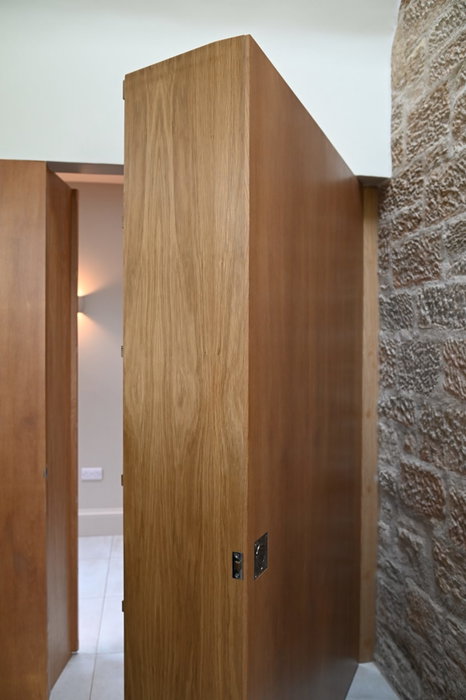

Il brief stabiliva che la porta dovesse funzionare e restare completamente nascosta, in quest'ordine. Gopherwood disponeva di tre millimetri di tolleranza su tutto il perimetro e di un'anta abbastanza profonda da contenere una libreria allestita. Il fianco laterale è stato inclinato perché la porta potesse aprirsi, dato che un fianco squadrato avrebbe imposto una sezione centrale molto più pesante. Con trecento chilogrammi questa è la libreria più pesante che abbiamo documentato, e si apre comunque con una sola mano.
| Scottish Secret Door, Edimburgo | |
|---|---|
| Sistema | FritsJurgens System One |
| Punto di rotazione | Top pivot 70 mm |
| Dimensioni della porta | 2060 × 1300 mm |
| Peso della porta | 300 kg |
| Materiale | Compensato impiallacciato rovere, rovere massello |
| Produttore | Gopherwood Ltd, Jonny Kane |

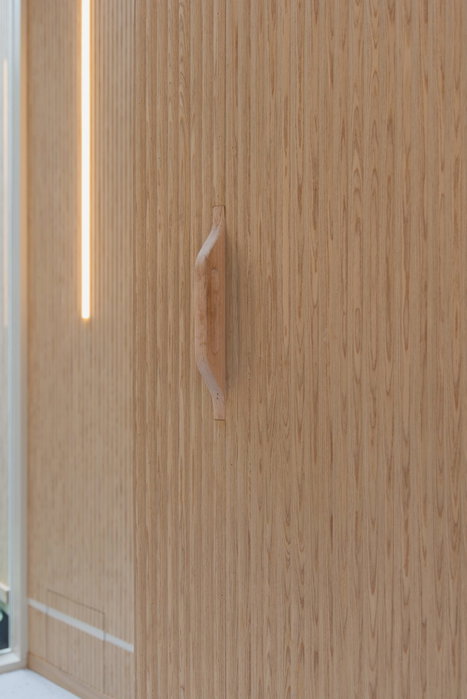

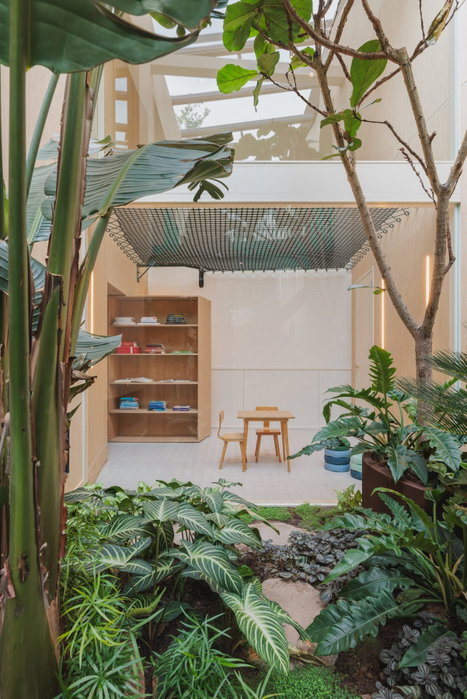

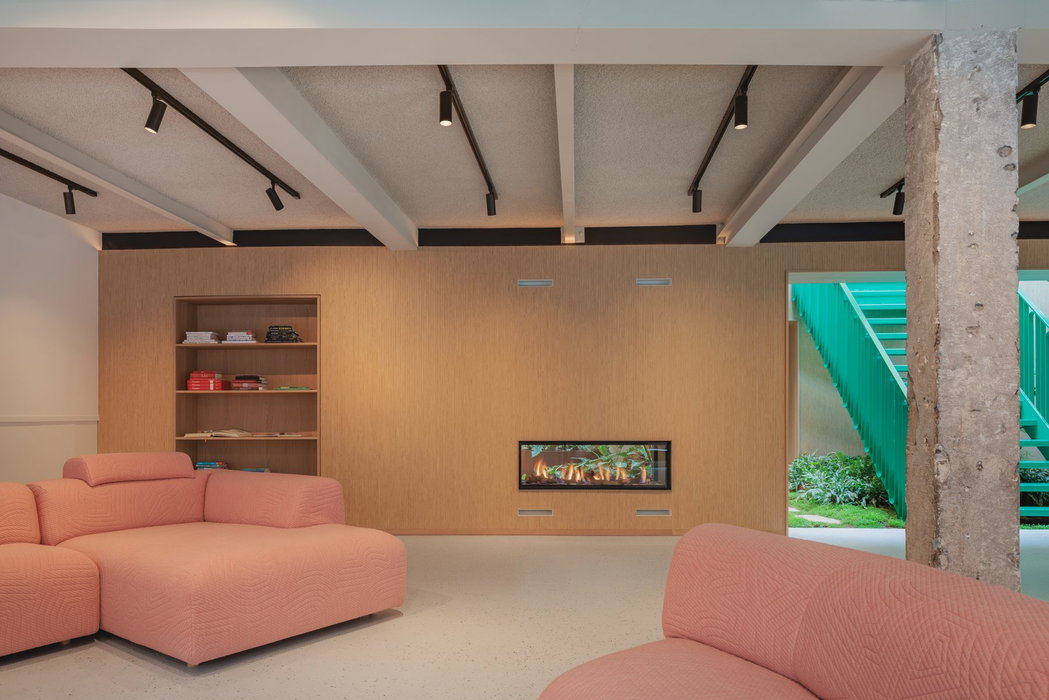

Patio House
Amsterdam, Paesi Bassi

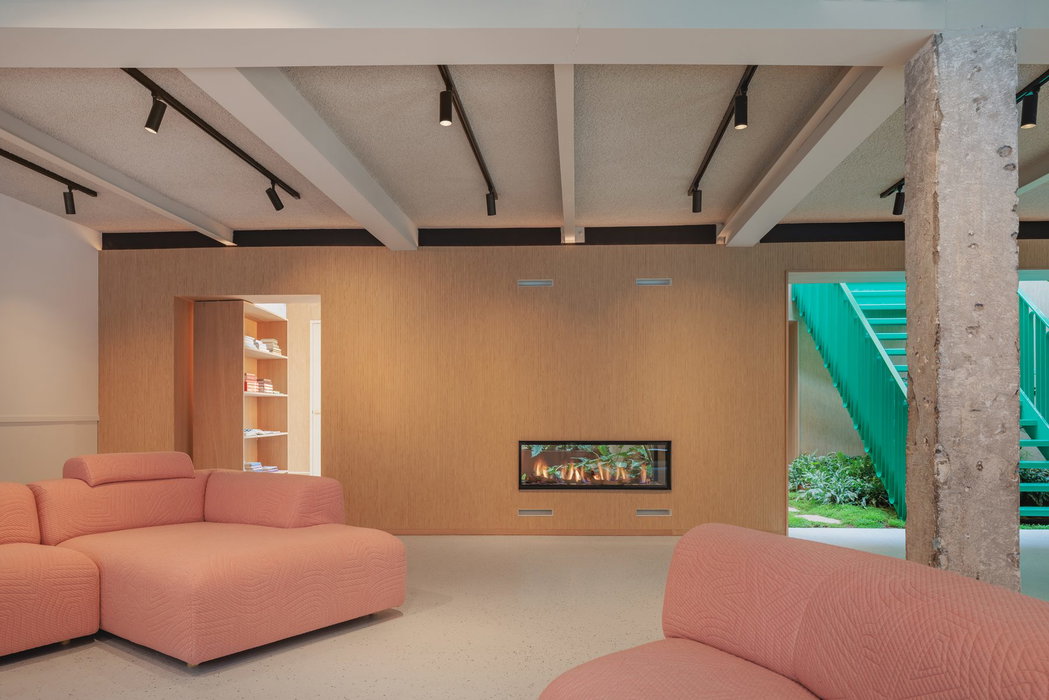

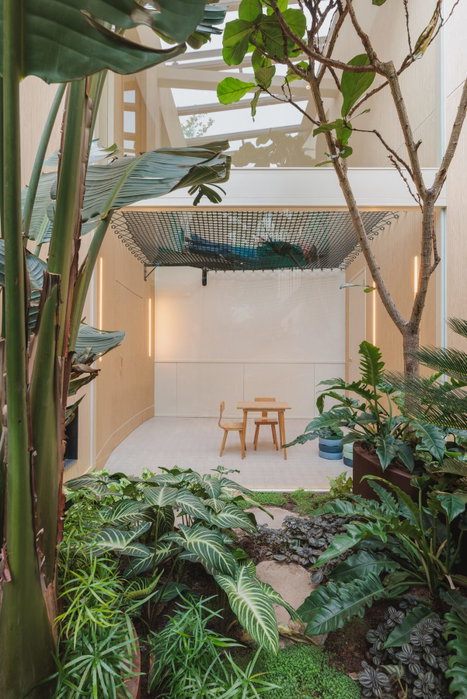

La porta più leggera di questa raccolta, e la più domestica. Una libreria in rovere scanalato chiude la stanza dei giochi a fine giornata, e il pavimento prosegue ininterrotto al di sotto. L'unica parte della ferramenta che arriva al pavimento è la piastra a pavimento.
| Patio House, Amsterdam | |
|---|---|
| Sistema | FritsJurgens System One |
| Punto di rotazione | Top pivot 70 mm |
| Dimensioni della porta | 2100 × 1400 mm |
| Peso della porta | 80 kg |
| Materiale | Rovere scanalato |
| Architetto | Positive Space, Marc Brummelhuis |
| Produttore | Roord Binnenbouw |
| Fotografia | Wouter van der Sar |

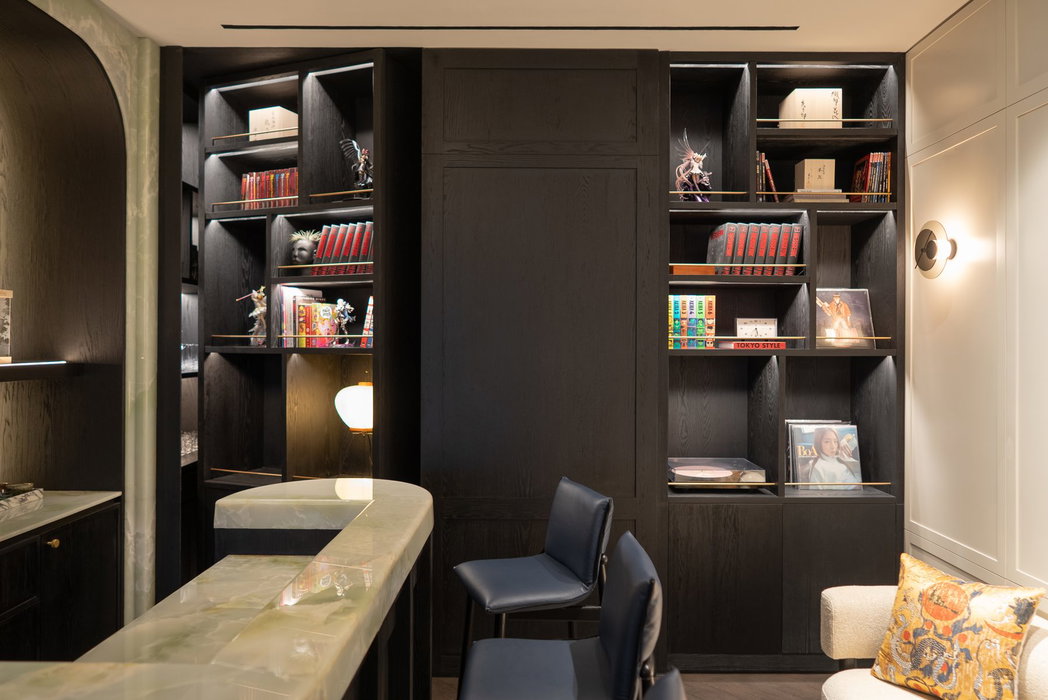

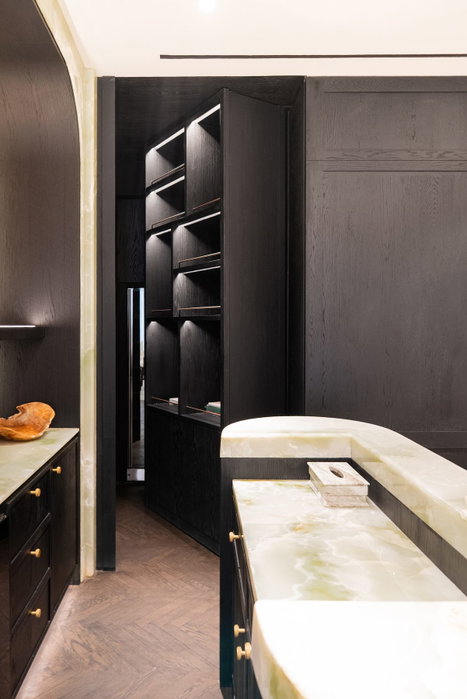

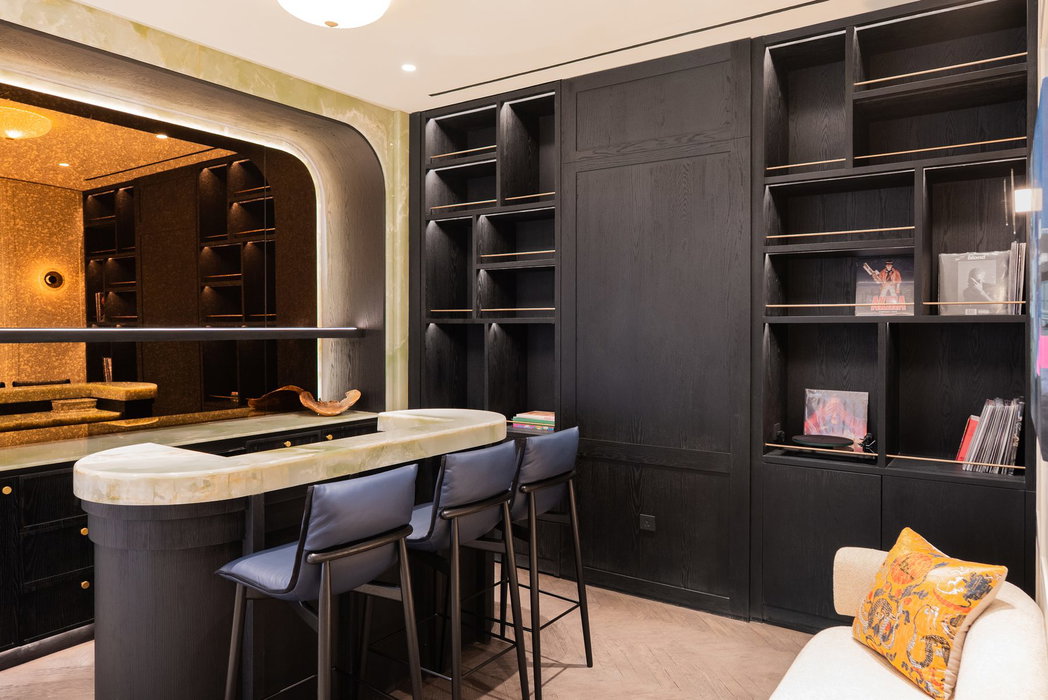

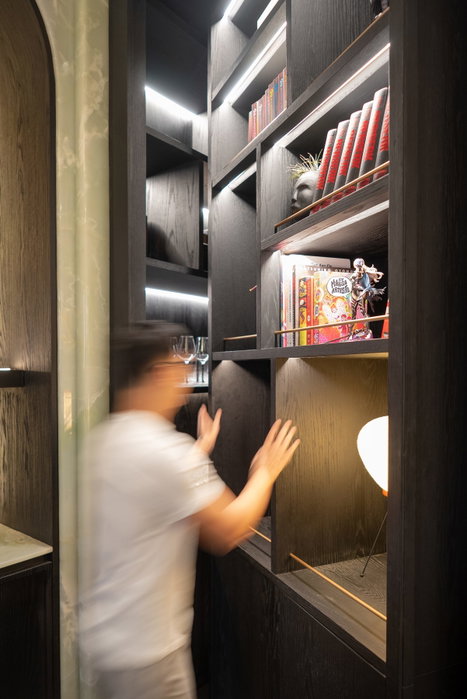

JP Residence
Giacarta, Indonesia

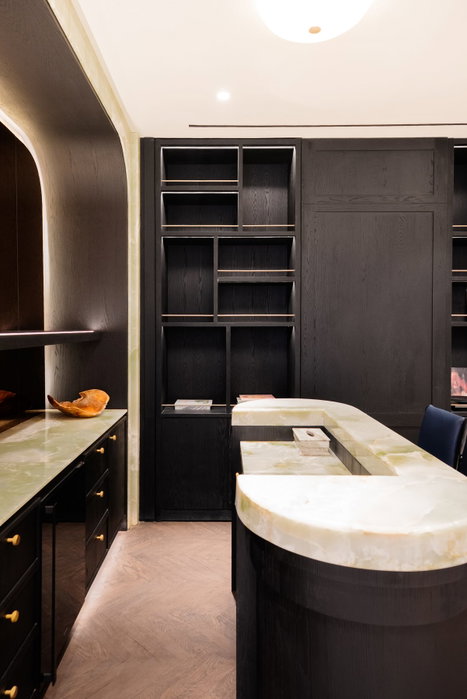

Questa porta svolge due funzioni. Chiusa, è una libreria. Aperta, è una cantinetta per vini, e dietro si trova una stanza di cui la maggior parte degli ospiti non viene mai a conoscenza. Si ferma a 0°, 90° e 180°, quindi resta dove la lascia mentre Lei le sta davanti con entrambe le mani occupate.
| JP Residence, Giacarta | |
|---|---|
| Sistema | FritsJurgens System 3 (ora System Fx) |
| Punto di rotazione | Top pivot 70 mm |
| Dimensioni della porta | 3000 × 1235 mm |
| Peso della porta | 200 kg |
| Materiale | Legno ingegnerizzato |
| Architetto | A+A Architecture Interior, Anggraito Suhartono |
| Produttore | Bally William, Picasso Home |
| Fotografia | Habitus Concept, Merwin Adenan |
Parete libreria di CM9 Architects
Milano, Italia

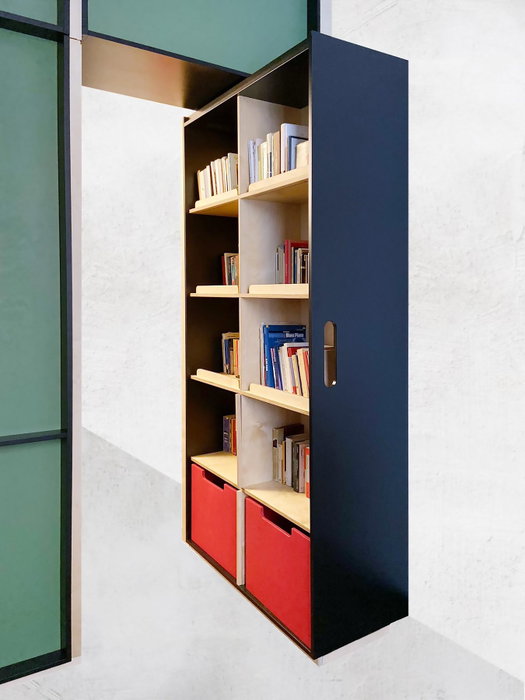

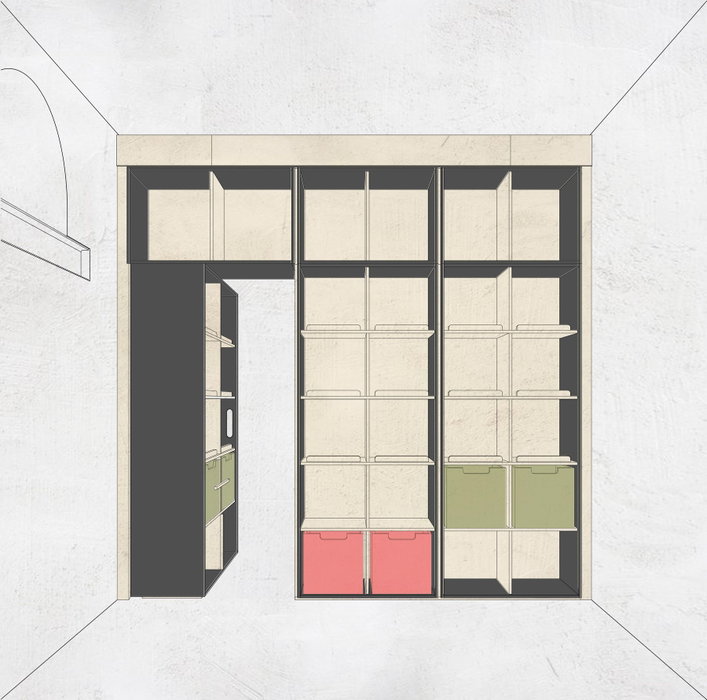

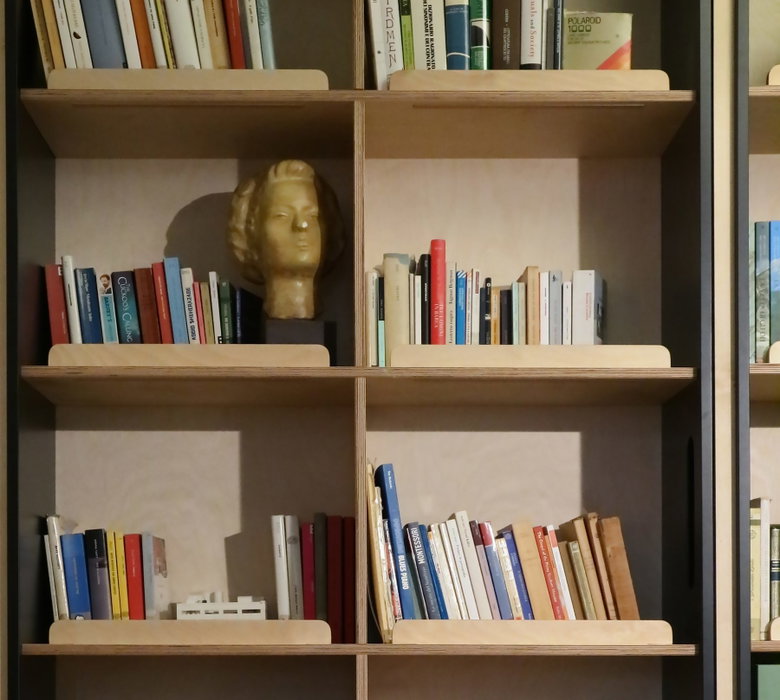

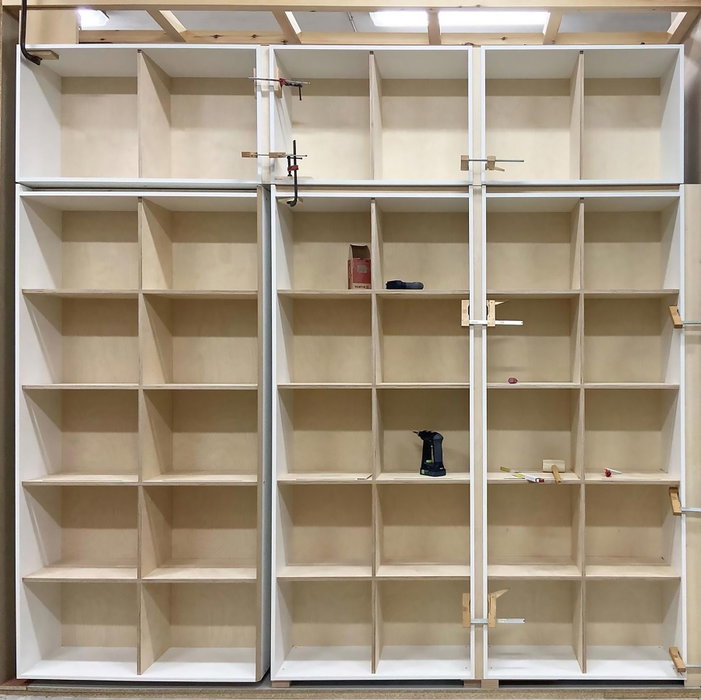

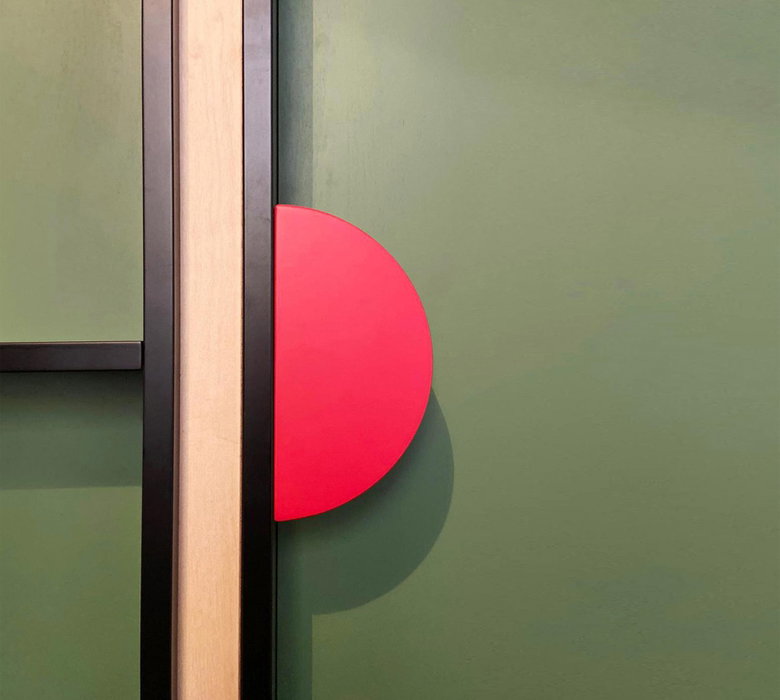

Per alcuni una fantasia d'infanzia, per altri una soluzione pratica per un appartamento piccolo. CM9 Architects ha costruito una parete libreria in compensato a tutta altezza e vi ha inserito un perno, con un materassino acustico laminato nell'anta perché la stanza retrostante resti silenziosa oltre che nascosta. La cerniera sostiene l'anta con i mobili carichi. È il dato su cui un'idea come questa sta in piedi o crolla.
| Parete libreria di CM9 Architects, Milano | |
|---|---|
| Sistema | FritsJurgens System One |
| Materiale | Legno, verniciato, MDF, compensato di betulla, materassino acustico |
| Architetto | CM9 Architects |
| Produttore | ConcilioCucine |
Libreria a bilico e mobile TV
Amsterdam, Paesi Bassi
Standard Studio e Brandsing Meubelmakers hanno costruito una libreria in legno massello con un mobile TV sul retro. Ruota sul proprio asse, quindi entrambe le facce del volume restano utilizzabili.
| Libreria a bilico e mobile TV, Amsterdam | |
|---|---|
| Sistema | FritsJurgens System 3 (ora System Fx) |
| Materiale | Legno massello |
| Architetto | Standard Studio |
| Produttore | Brandsing Meubelmakers |
| Fotografia | Wouter van der Sar |

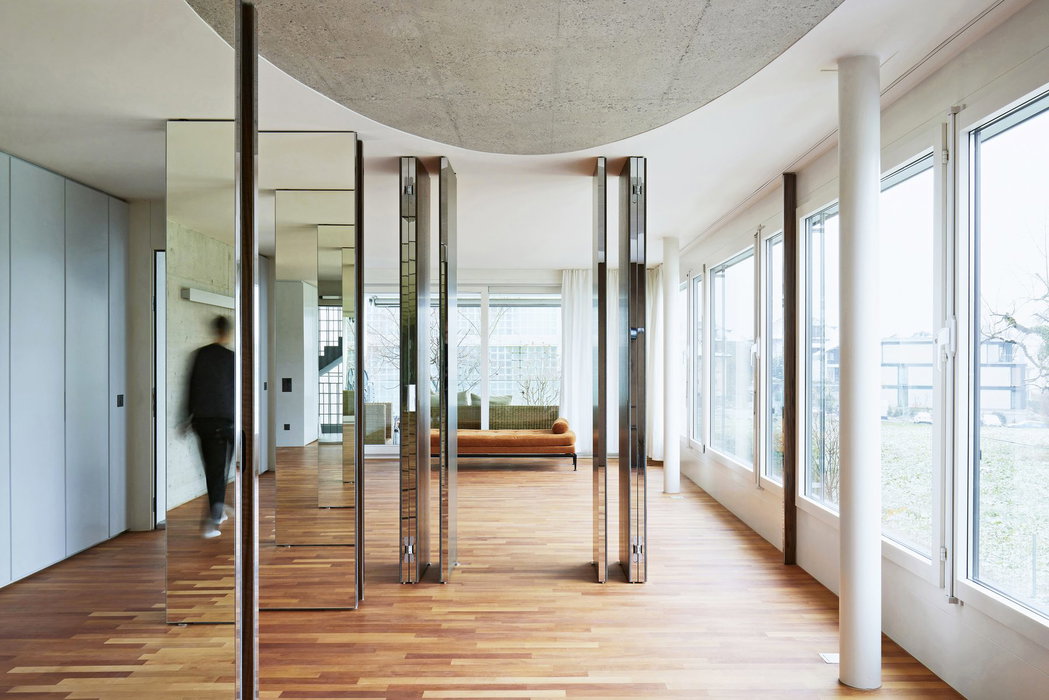

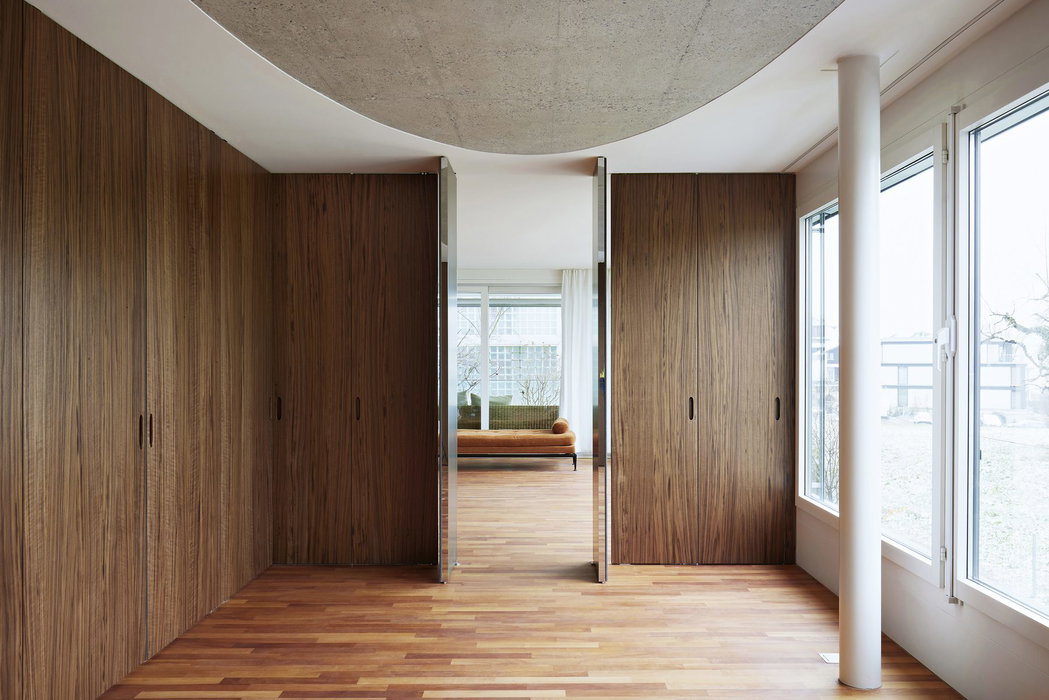

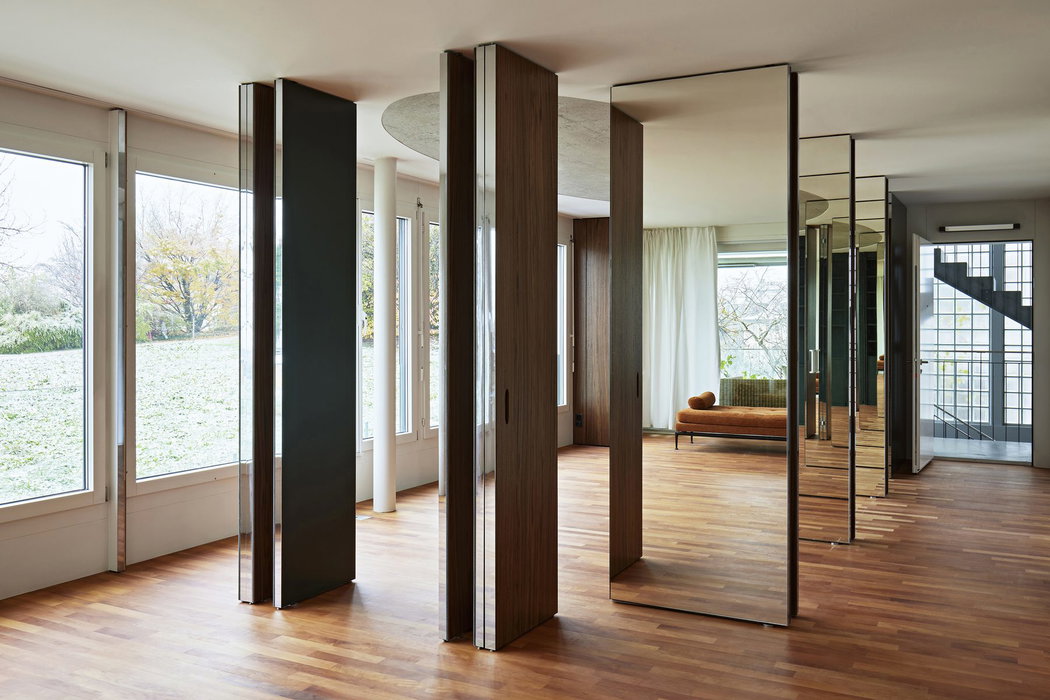

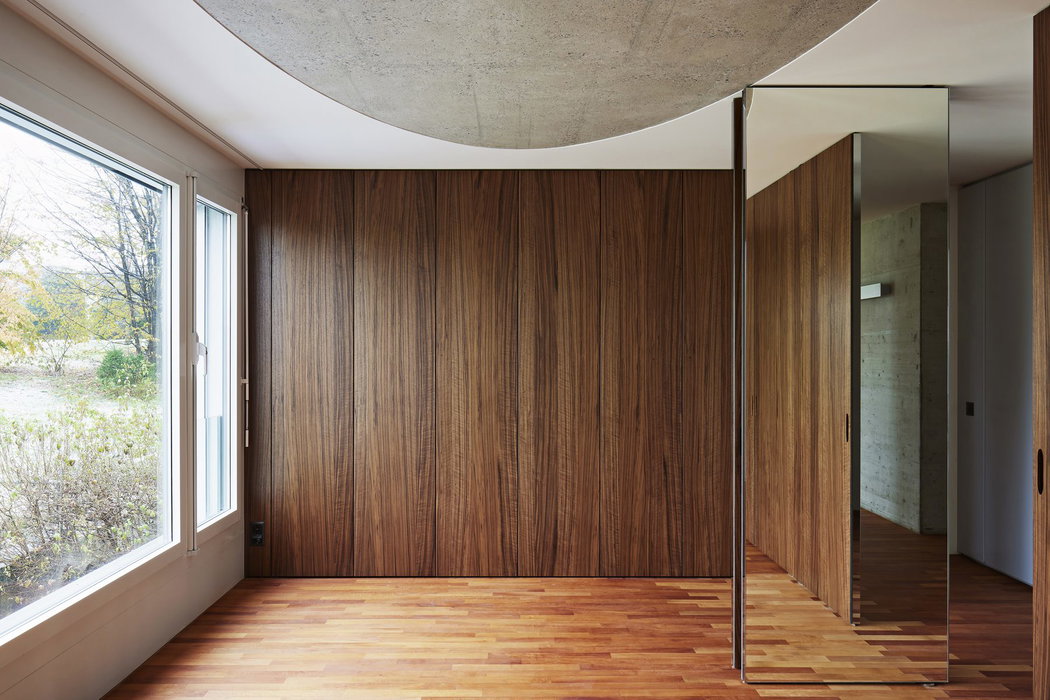

Atelier M.H.
Svizzera centrale

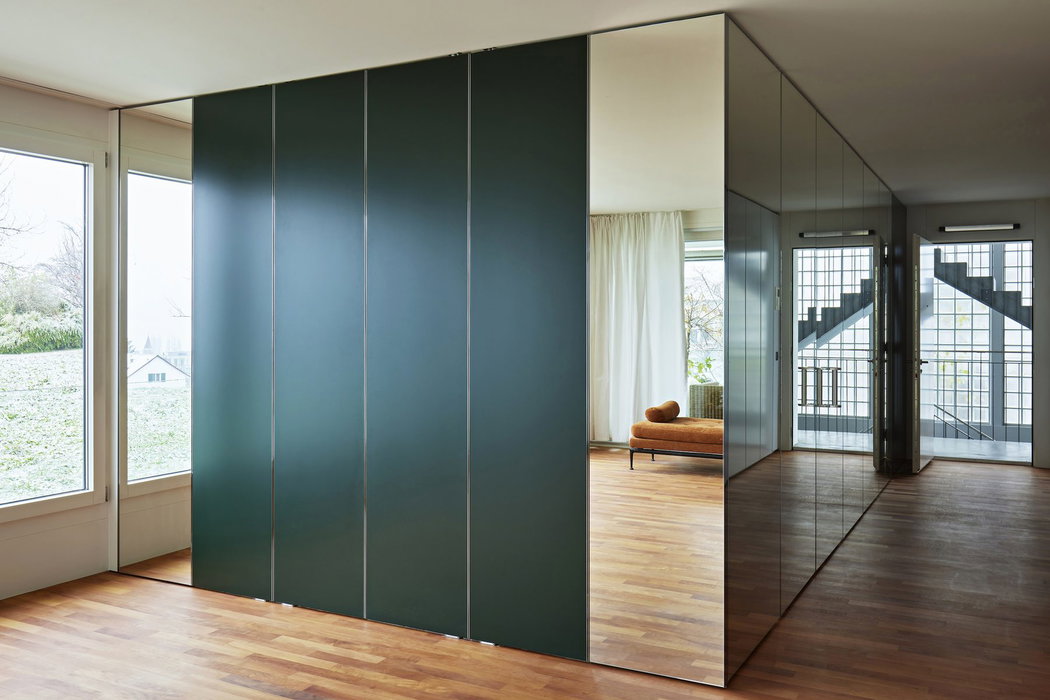

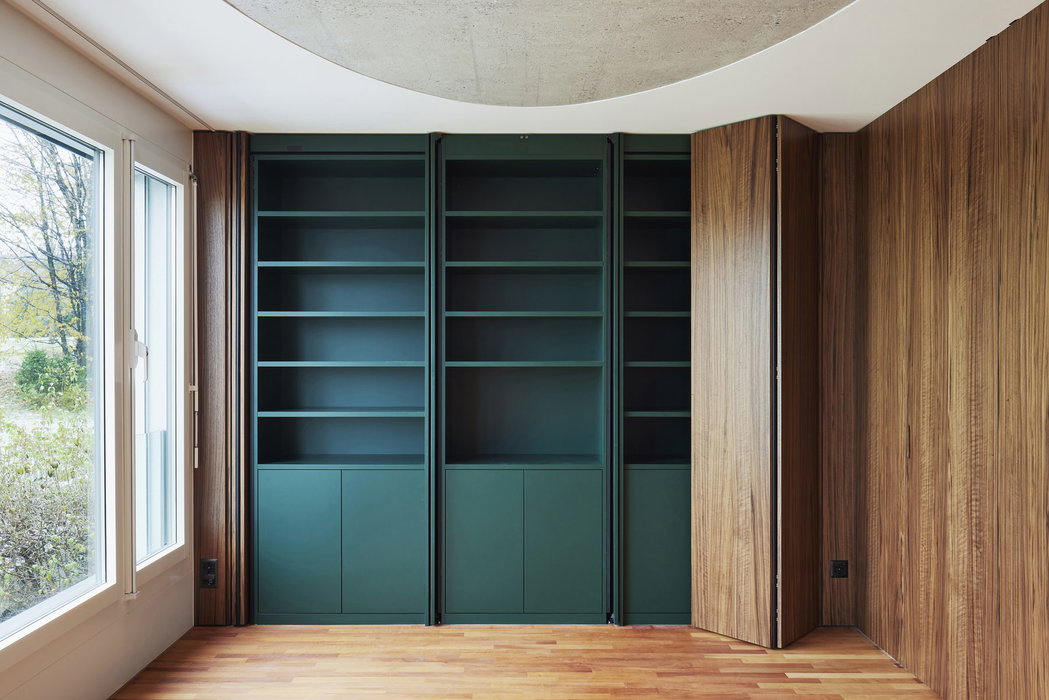

Qui la libreria è rivestita con sei pannelli mobili in noce che possono essere ripiegati per intero. È un elemento di un insieme più ampio di ante a bilico, alcune specchiate, altre verniciate, e mostra l'altro modo di risolvere il problema: invece di travestire la porta da libreria, travestire la libreria da parete.
| Atelier M.H., Svizzera centrale | |
|---|---|
| Sistema | FritsJurgens System M (ora System M+) |
| Punto di rotazione | 70 mm |
| Materiale | Noce, specchio, vernice |
| Architetto | Lukas Imhof |
| Produttore | Hechelmann Schreinerei |
| Fotografia | Hannes Heinzer Photography |
Perché una libreria è più difficile di una porta
L'anta di una porta interna ha uno spessore di circa quaranta millimetri. Una libreria si avvicina ai trecento. Tutto ciò che è difficile in una libreria nascosta discende da questo.
Un perno fa ruotare l'anta attorno a un asse invece di farla oscillare su un telaio, e l'anta descrive un arco su entrambi i lati di quell'asse. Su una porta sottile l'arco è così piccolo che nessuno ci pensa. Su un'anta abbastanza profonda da contenere libri, l'arco è l'intera questione progettuale: se colloca l'asse a metà dello spessore, la faccia anteriore deve allontanarsi dal vano quanto basta perché il retro della libreria possa passare. Quello spazio è una luce laterale, e una luce laterale in cui si riesce a guardare è una libreria che ha già rivelato di essere una porta.
Spostare l'asse verso lo spigolo che ruota all'interno della stanza chiude quella luce, e la libreria torna a leggersi come una parete. Il prezzo lo paga dietro l'anta: lì l'arco si allarga, la porta ha bisogno di più spazio in cui aprirsi e il carico sulla ferramenta cambia.
Fino a che punto ci si può avvicinare
Quanto può spostarsi l'asse dipende dalla cerniera superiore che sceglie e dalla costruzione dell'anta. Questo fa della cerniera superiore una decisione progettuale su una libreria, mentre su una porta ordinaria è solo un dettaglio.
La Scottish Secret Door di Edimburgo è stata realizzata con tre millimetri su tutto il perimetro. È la tolleranza che una libreria nascosta richiede, ed è raggiungibile, ma va prevista fin dal primo schizzo; non si risolve in cantiere. Due cose decidono se ci riuscirà: dove si trova l'asse e se la falegnameria circostante è stata realizzata con la stessa tolleranza dell'anta.
Il nostro Gap Calculator lo calcola per una porta specifica. Lo utilizzi prima di ordinare la falegnameria.
Guarnizioni e acustica
Non tutte le librerie nascoste devono essere silenziose, ma una che nasconde uno studio o una camera da letto di solito sì. Spostare l'asse fuori centro ha due conseguenze per la tenuta.
Una guarnizione a ghigliottina deve scorrere da qualche parte, e la posizione dell'asse decide contro che cosa può chiudere. Oltre a questo, acustica e occultamento per una volta vanno nella stessa direzione: un'anta realizzata con una tolleranza di tre millimetri offre al suono meno punti di passaggio rispetto a una porta ordinaria, a condizione che l'anta stessa sia costruita per questo. CM9 ha laminato un materassino acustico nella propria libreria esattamente per questo motivo.
Se la stanza dietro la libreria deve essere silenziosa, lo dichiari in fase di progetto. Questo cambia il modo in cui l'anta viene costruita, e non soltanto quale ferramenta vi viene inserita.
La libreria che monta non è la libreria con cui vivrà
Ogni altra porta di questo sito è finita il giorno in cui viene installata. Una libreria no. Arriva vuota, viene allestita per la fotografia e poi per dieci o vent'anni le persone vi appoggiano cose. Quasi nessuno toglie nulla.
Questo conta, perché la ferramenta non si sceglie soltanto in base al peso della porta. Si sceglie in base al carico laterale che l'anta esercita sul perno, e quel carico dipende da quanta massa si trova a quale distanza dall'asse. Un libro all'estremità di un ripiano pesa più dello stesso libro vicino alla cerniera. Su una porta a libreria, quasi tutto si trova all'estremità.
Una libreria, tre momenti
Il giorno dell'installazione l'anta è vuota. È il momento in cui pesa meno di quanto peserà mai, e la base peggiore possibile per dimensionare la ferramenta. Il giorno della fotografia porta ripiani allestiti e qualche libro. È il peso che la maggior parte delle persone indica quando chiede quanto pesa la propria porta. Dieci anni dopo i ripiani sono pieni, compresi quelli sul bordo esterno. L'anta non è cambiata. Il carico sul perno sì.
Non è un motivo per essere prudenti con una porta a libreria. Trecento chilogrammi rientrano ampiamente in ciò che la ferramenta sostiene, e i sistemi presentati qui arrivano a cinquecento. È un motivo per dimensionare la libreria da piena e per dire al Suo cliente che i ripiani sul bordo esterno sono quelli che contano.
Calcoli il carico laterale della Sua porta, poi confermi il sistema e la classe nel Selector.
Quale sistema per una porta a libreria
Il sistema non discende dal fatto che la porta sia nascosta. Discende da ciò che vuole che la libreria faccia quando qualcuno la lascia andare.
Deve richiudersi ogni volta, così che la parete sia integra indipendentemente dal fatto che qualcuno l'abbia rimessa a posto? Deve restare esattamente dove è stata lasciata mentre qualcuno le sta davanti con entrambe le mani occupate? Oppure deve semplicemente muoversi liberamente e togliersi di mezzo?
System M+
La libreria che si richiude da sola
Chiudiporta automatico con soft-close, così l'anta torna a filo e si arresta senza rumore. Damper Control e 30° Speed Control regolano il comportamento in chiusura, e Latch Control aggiunge forza negli ultimi 10°, dove una serratura deve innestarsi.
Lo scelga quando l'illusione dipende dal fatto che la porta sia chiusa e non può contare sulle persone perché la chiudano.
System Fx
La libreria che resta aperta
Posizioni di fermo a 0°, 90°, 180° e 270°, e rotazione libera tra 10° e 80°, così l'anta resta dove è stata lasciata. La libreria della JP Residence funziona in questo modo.
Lo scelga quando la libreria è un mobile tanto quanto è una porta, e le persone le staranno davanti con la porta aperta.
System One
La libreria che si muove e basta
Rotazione libera, l'ingombro più ridotto all'interno dell'anta e l'unico sistema che parte da zero chilogrammi. Sostiene la maggior parte dei progetti presentati qui, compresa la porta da trecento chilogrammi di Edimburgo.
Lo scelga quando la libreria deve semplicemente muoversi e nulla deve opporre resistenza.
Cerniere superiori, e perché qui contano
La cerniera superiore stabilisce quanto l'asse può spostarsi verso lo spigolo, e questo decide se la Sua fuga si legge come una linea d'ombra o come una luce laterale.
L'illuminazione all'interno di una libreria nascosta è abbastanza diffusa da rendere utile conoscere il Cable Grommet prima che la falegnameria venga disegnata. Ki In Motion lo utilizza.
| Cerniere superiori e che cosa offrono | |
|---|---|
| Top pivot 40 mm | Posizione fissa, la più compatta, massima luce netta di passaggio. |
| Top pivot 70 mm | Regolabile, la scelta standard, e quella utilizzata dalla maggior parte dei progetti presentati qui. |
| Top pivot Cable Grommet | Porta un cavo all'interno dell'anta, per una libreria illuminata. |
| Top pivot Reversed | Montata a soffitto, per un telaio sottile o per nessun telaio. |
La piastra a pavimento è l'unica cosa che vedrà
Tutto il resto si trova all'interno della porta. La piastra a pavimento no, e su una porta il cui unico scopo è non sembrare una porta, o regge l'illusione o la rompe.
È incassata di otto millimetri nel pavimento. È disponibile squadrata o tonda, in acciaio inox o PVD nero, e in varianti a filo. La abbini al pavimento anziché alla libreria, e la guardi dal punto in cui le persone si troveranno.
Domande frequenti
Quanto può pesare una porta a libreria?
I sistemi presentati qui sostengono fino a cinquecento chilogrammi, e la libreria più pesante che abbiamo documentato ne pesa trecento. Il peso da solo non basta a deciderlo, perché la classe dipende dal carico laterale sul perno. Inserisca la Sua porta nel Selector e otterrà la risposta.
La libreria deve essere vuota quando viene montata?
No, ma va dimensionata sul peso a pieno carico. La riempia in seguito e la ferramenta non ne risentirà, purché sia stata scelta per la libreria che intende avere alla fine.
Quanto può essere stretta la luce laterale?
Abbastanza stretta da leggersi come una linea d'ombra. Dipende dalla profondità dell'anta, dalla posizione dell'asse e dalla tolleranza della falegnameria circostante. Il Gap Calculator la calcola per la Sua porta.
Resta aperta o si richiude da sola?
Entrambe le cose, e la scelta è Sua. System M+ la chiude, System Fx la mantiene in posizioni fisse, System One la lascia ruotare liberamente.
Che cosa è visibile a porta chiusa?
La piastra a pavimento e, dove viene utilizzata, la piastra a soffitto. La cerniera vera e propria è all'interno dell'anta.
Una porta a libreria può essere insonorizzata?
Sì, anche se questo dipende più da come è costruita l'anta che dalla ferramenta. Lo sollevi in fase di progetto.
Passo successivo
Se ne sta progettando una, inizi dal Selector. Fa domande sulla porta invece di chiedere un codice prodotto, e Le indicherà di quale sistema e di quale classe ha bisogno l'anta. Se sta redigendo un capitolato per un cliente in Nord America, il nostro team locale lavora nel Suo fuso orario e conosce le tolleranze con cui lavorano i Suoi falegnami.
