Cerniera superiore 40 mm

Massimizzazione delle luci nette con la porta a bilico

Grazie al suo punto di rotazione fisso a 40 mm dal margine laterale dell’anta, questa cerniera superiore consente di sfruttare al meglio gli spazi disponibili. Inoltre, andandosi a collocare il più vicino possibile al lato della porta, la cerniera permette anche di massimizzarne l’apertura netta; facendo sì che, in posizione aperta, l’ingombro dell’anta si faccia minimo. Questa cerniera rappresenta la soluzione ideale per tutte le situazioni in cui sia necessario mantenere aperture di larghezza standard. La cerniera è conforme agli standard imposti dalla normativa statunitense per disabili ADA (“Americans with Disabilities Act”).

Sfruttate al meglio il vostro spazio

Luce netta

Questa cerniera superiore può essere installata su porte e in varchi di ridotta larghezza per ottenere la massima luce netta possibile. La soluzione ideale per porte di dimensioni standard e ristrutturazioni.

Presenza minima

Vista la ridottissima distanza tra la stessa e la parete adiacente, la presenza della porta in posizione aperta risulta effettivamente minima.

Nessuno spazio inutilizzato

Se desiderate sfruttare al meglio ogni centimetro di spazio a vostra disposizione, questa cerniera superiore rappresenta la soluzione ideale. Installata in posizione fissa a 40 mm dal margine laterale dell’anta, la cerniera consente di sfruttare al meglio anche gli spazi più ridotti.

Foto del prodotto e applicazioni

Idonea allo scopo

La cerniera superiore 40 mm è disponibile in due versioni: una per le porte di peso fino a 150 kg, l’altra per quelle di peso compreso tra 150 kg e 500 kg. Ciò che le distingue tra loro è lo spessore del perno, rendendole ciascuna perfettamente idonea allo scopo.

Cerniera superiore 40 mm – Classe B

Porte di peso fino a 150 kg

La cerniera superiore 40 mm con perno da 10 mm è indicata per le porte più leggere, di peso fino a 150 kg. La cerniera può essere utilizzata in combinazione con le cerniere System M e System M+. Questi sistemi sono dotati di apposita staffa aggiuntiva ed apposita piastrina di copertura da utilizzare in combinazione con la cerniera superiore 40 mm.

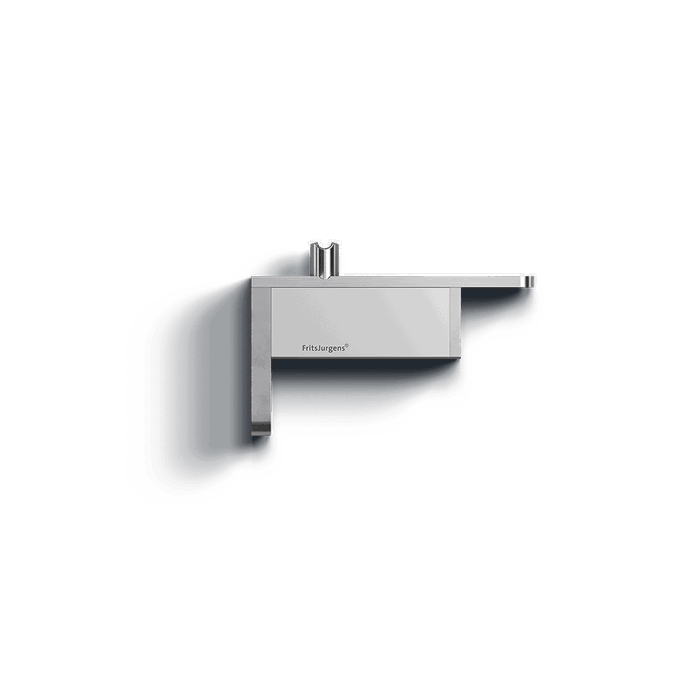

Cerniera superiore 40 mm – Classe G

Porte di peso compreso tra 150 kg e 500 kg

La cerniera superiore 40 mm con perno da 15 mm è indicata per le porte di peso più importante, tra i 150 kg ed i 500 kg. La cerniera può essere utilizzata in combinazione con le cerniere System M e System M+. Questi sistemi sono dotati di apposita staffa aggiuntiva ed apposita piastrina di copertura da utilizzare in combinazione con la cerniera superiore 40 mm.


Placca di copertura magnetica

TP-40 di FritsJurgens è progettata per installarsi all’estremità superiore laterale dell’anta, garantendo la massima luce netta possibile. Poiché sono poste in combinazione del margine laterale dell’anta, la cerniera superiore e la cerniera System M+/M restano visibili lateralmente.

Una volta installati i sistemi, posata e regolata l’anta, due placche di copertura magnetiche vengono apposte sui lati visibili delle cerniere. Queste placche sono disponibili in due varianti: acciaio inox e PVD nero.

Installazione con piastra a soffitto

La cerniera superiore 40 mm viene installata nella parte superiore della porta a bilico. La cerniera è dotata di una staffa ed una piastrina di copertura da installare sul bordo dell’anta. Durante l’installazione, il perno della cerniera superiore – spesso 10 mm o 15 mm a seconda della versione – viene fatto ruotare verso l’alto facendo sì che vada ad inserirsi all’interno della piastra a soffitto. La piastra a soffitto, inclusa nel kit, è disponibile in acciaio inox e PVD nero.

Guarda video di installazione


Specifiche

Cerniera superiore 40 mm – Class B

Dimensione del perno 10 mm
Peso della porta Fina a 150 kg
Punto di rotazione Fisso a 40 mm dal margine laterale dell'anta
Tipo di posizionamento Posizionamento laterale
Top pivot placement Parte superiore dell’anta
Regolazione Lato dell’anta
Dimensioni 150,5 x 32 x 85 mm
Peso 796 gram
Materiale Acciaio inox | Alluminio anodizzato
Cod. art. Acciaio inox: TP.X.40.B.X.SS
Nero: TP.X.40.B.X.BK
EAN Acciaio inox: 8720681603636
Nero: 8720681602639

Cerniera superiore 40 mm – Classe G

Dimensione del perno 15 mm
Peso della porta Tre 150 e 500 kg
Punto di rotazione Fisso a 40 mm dal margine laterale dell'anta
Tipo di posizionamento Posizionamento laterale
Top pivot placement Parte superiore dell’anta
Regolazione Lato dell’anta
Dimensioni 150,5 x 32 x 85 mm
Peso 813 gram
Materiale Acciaio inox | Alluminio anodizzato
Cod. art. Acciaio inox: TP.X.40.G.X.SS
Nero: TP.X.40.G.X.BK
EAN Acciaio inox: 8720681603117
Nero: 8720681603063

Download

Scheda tecnica con System M/M+
PDF File, 805.04 KB
Download
Istruzioni di montaggio e fresatura con System M/M+
PDF File, 3.74 MB
Download
Disegno 2D con System M
DWG File, 1.04 MB
Download
Disegno 2D con il System M32+ (classe di peso A-E)
DWG File, 1.05 MB
Download
Disegno 2D con il System M42+ (classe di peso F-G)
DWG File, 1.01 MB
Download
Disegno 3D TP-40 10mm
STEP File, 873.96 KB
Download
Disegno 3D TP-40 15mm
STEP File, 856.33 KB
Download
