Cerniera superiore Reversed

Installazione nel traverso superiore del telaio o a soffitto

Questa cerniera superiore differisce leggermente da tutte le altre: la cerniera superiore Reversed è pensata, infatti, per l’installazione nel traverso superiore del telaio o a soffitto. Motivo per cui rende possibile l’utilizzo di telai particolarmente sottili, eliminando la necessità di integrare qualsiasi tipo di sistema nella parte superiore della porta. Ciò consente, per esempio, di optare per un’anta vetrata di dimensioni molto importanti. Grazie al posizionamento a soffitto il sistema può essere regolato direttamente da quest’ultimo, anziché dal lato dell’anta.

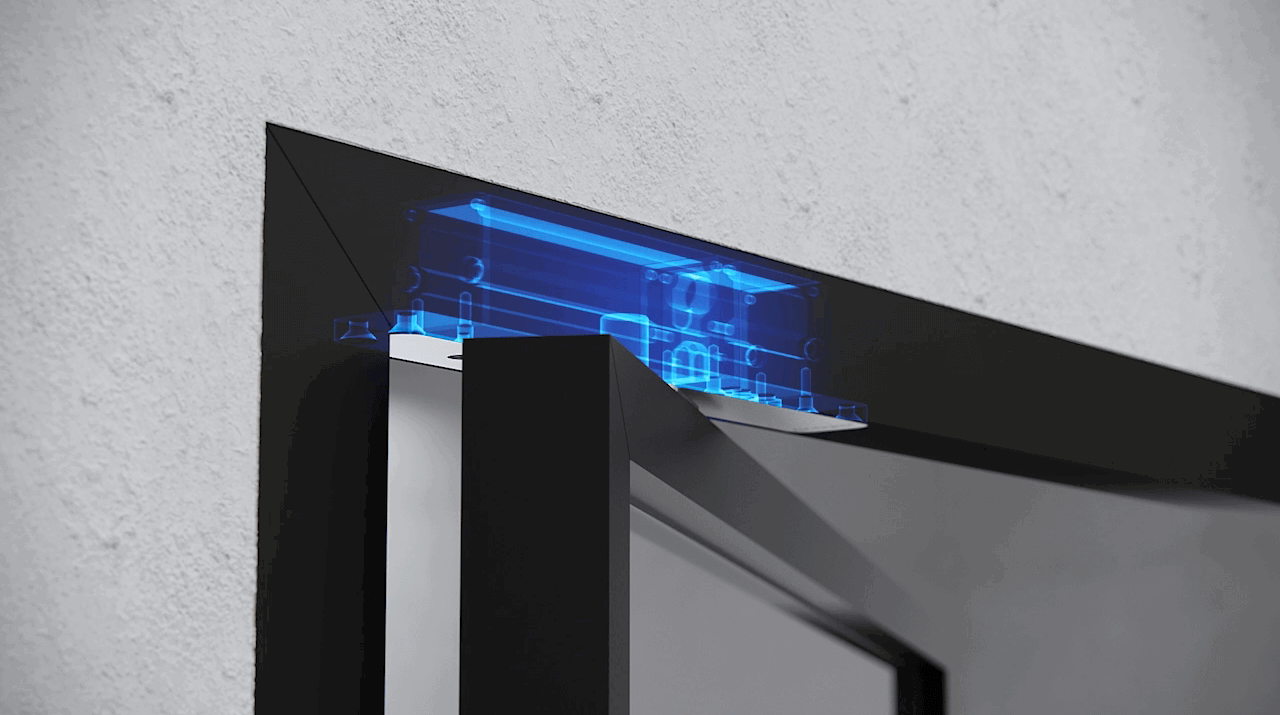

Render di una porta a bilico in vetro con telaio nero davanti a una parete in cemento con la cerniera superiore FritsJurgens Reversed (TP-R) evidenziata in blu, applicazione esterna

Porte esterne pivotanti

Quando si installano porte esterne, c’è sempre un traverso superiore nel quale è possible installare la cerniera superiore Reversed.

Installatore che monta la cerniera superiore FritsJurgens Reversed (TP-R) in cima a una porta a bilico nera con una chiave a brugola

Installazione semplice

Grazie all’installazione nel traverso superiore o a soffitto, il sistema può essere agevolmente regolato dal soffitto: la soluzione perfetta per il posizionamento centrale.

Porta a bilico esterna in acciaio nero e vetro in una casa rivestita in legno nero, con la cerniera superiore FritsJurgens Reversed (TP-R) evidenziata in blu

Telai meno ingombranti, più superficie vetrata

Installando la cerniera superiore nel traverso superiore o a soffito si possono progettare porte a bilico con telai meno ingombranti e aperture vetrate più ampie.

Piastra a soffitto FritsJurgens, acciaio inox, render di prodotto

Receiver

Per Cerniera Superiore Reversed

Quando si ordina una cerniera superiore Reversed, nella confezione è compresa anche una tasca di forma rettangolare, il Receiver. Il Receiver viene montata all’interno della parte superiore della porta a bilico. Durante l’installazione, il perno della cerniera superiore Reversed viene fatto ruotare
verso il basso per far si che vada ad innestarsi all’interno della Receiver.

Adapters

Gli Adapters possono essere utilizzati per il montaggio dei componenti all’interno di un profilo metallico. I due Adapters vengono montati nel prolo per primi garantendo una solida base sulla quale montare, quindi, il componente. Attualmente, offriamo esclusivamente Adapters per proli di spessore 2 mm. Il prodotto è compatibile con il Receiver, tutte le cerniere superiori e con le cerniere inferiori System One e System 3.

Kit adattatore FritsJurgens con piastre di montaggio e viti, render di prodotto

Cerniera superiore FritsJurgens Reversed (TP-R), acciaio inox, render di prodotto

Cerniera Superiore Reversed ingresso cavi

Il cerniera superiore reversed è dotato di ingresso cavi di serie ed è adatto per porte con peso compreso tra 20 kg e 500 kg.

Placca di copertura magnetica

TP-R di FritsJurgens è installata all'interno del traverso superiore o a soffitto. Ciò significa che a restare visibile è, anziché la piastra a soffitto, la superficie stessa della cerniera superiore.

Una volta installata la cerniera superiore, posata e regolata l’anta, una placca di copertura magnetica viene apposta sulla sezione visibile della cerniera superiore. Questa placca è disponibile in due varianti: acciaio inox e PVD nero.
