Pivot supérieur Reversed

Installation dans le linteau ou dans le plafond

Ce pivot supérieur est légèrement différent de tous les autres : le Pivot supérieur Reversed peut être installé dans le linteau ou dans le plafond. Résultat, on peut utiliser des cadres de porte extra-fins parce qu’il n’est pas nécessaire d’incorporer le système dans le haut de la porte. Par exemple, vous pouvez opter pour une ouverture vitrée extra-large. Grâce à son positionnement dans le plafond, ce système n’est pas réglé à partir du côté de la porte, mais du plafond.
Rendu d'une porte pivotante en verre à cadre noir devant un mur en béton avec le pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu, application extérieure

Portes d’entrée sur pivot

Quand on installe une porte d’entrée, il y a toujours un linteau où le pivot supérieur Reversed peut être installé.

Installateur fixant le pivot supérieur FritsJurgens Reversed (TP-R) en haut d'une porte pivotante noire avec une clé six pans

Une installation facile

Grâce à son placement dans le linteau ou le plafond, ce système est réglé à partir du plafond : il convient à un placement central.

Porte pivotante extérieure en acier noir et verre sur une maison à bardage bois noir, pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu

Des cadres plus petits, plus de verre présent

Avec l’installation du pivot supérieur dans le linteau ou le plafond, vous pouvez concevoir une porte sur pivot avec des cadres plus petits et une plus grande surface en verre.

Photos et applications du produit

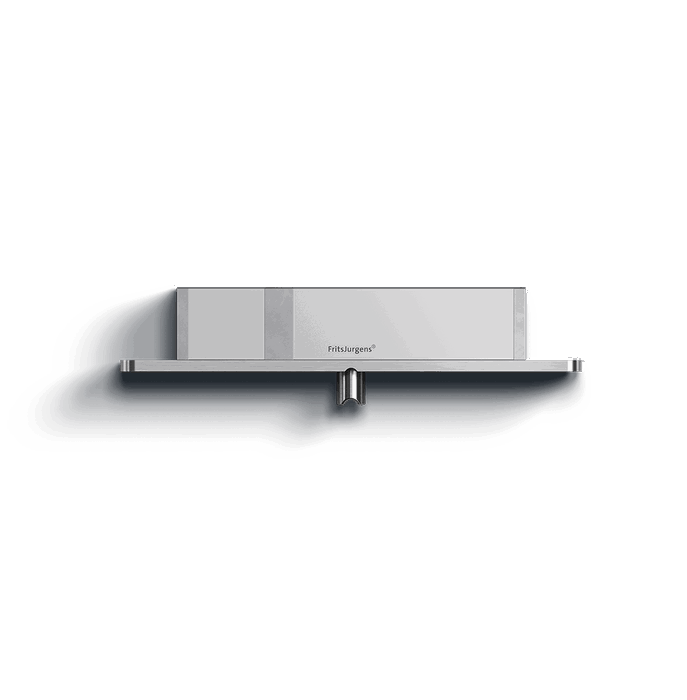

Pivot supérieur FritsJurgens Reversed (TP-R), pivot supérieur monté au plafond pour cadres de porte fins
Vue latérale du Top pivot Reversed

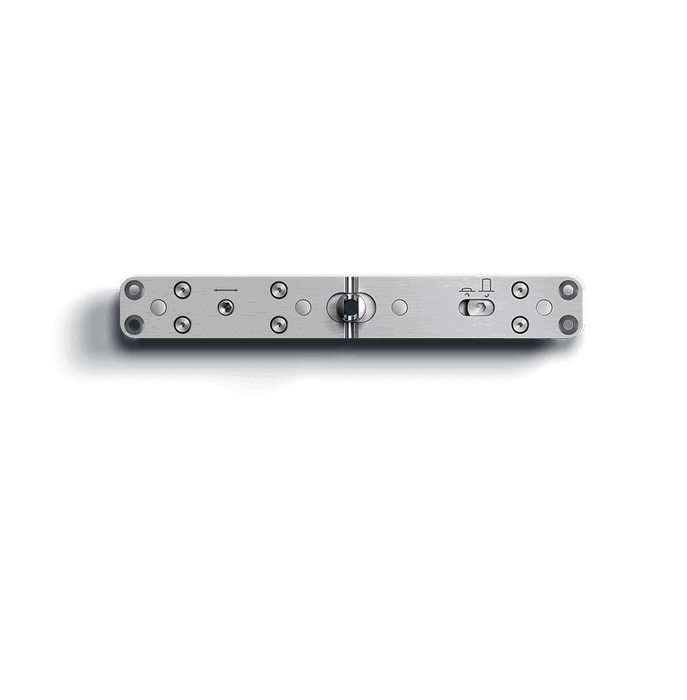

Pivot supérieur FritsJurgens Reversed (TP-R), rendu produit, vue de dessous
Vue de dessous du Top pivot Reversed
Porte pivotante en verre dépoli dans une pièce en béton avec les positions du pivot supérieur FritsJurgens Reversed surlignées en bleu, rendu explicatif
Rendu en gros plan du mécanisme du pivot supérieur FritsJurgens Reversed, surligné en bleu à l'angle supérieur d'une porte pivotante
Rendu du mécanisme du pivot supérieur FritsJurgens Reversed, surligné en bleu, vu d'en dessous à l'angle d'un cadre de porte pivotante
Porte pivotante extérieure en acier noir et verre ouverte sur une maison à bardage bois noir, pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu
Porte d'entrée pivotante en acier noir à poignées bronze entre des piliers en brique, pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu
Porte pivotante en verre à cadre noir ouverte dans un couloir lambrissé au sol carrelé à motifs, pivot supérieur FritsJurgens Reversed (TP-R) mis en évidence
Porte pivotante en verre à cadre noir fermée dans un couloir lambrissé au sol carrelé à motifs, pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu
Porte pivotante en verre s'ouvrant d'une maison en béton sur le jardin, pivot supérieur FritsJurgens Reversed (TP-R) surligné en bleu
Drag over the photos for more
Plaque de plafond FritsJurgens, acier inoxydable, rendu produit

Receiver

Pour le Pivot Supérieur Reversed

Lors de la commande du pivot supérieur Reversed, un support rectangulaire, le Receiver, est inclus dans la commande. Le Receiver est monté dans la partie supérieure de la porte sur pivot. La tige du pivot supérieur Reversed est tournée vers le bas dans le Receiver pendant l’installation.

Adapters

Les Adapters peuvent être utilisés pour monter les composants dans un profil en métal. Les deux Adapters sont d’abord montés dans le prol. Ensuite, ils offrent une base solide pour y monter le composant. Actuellement, nous proposons des Adapters exclusivement pour des profils d’une épaisseur de 2 mm. Ce produit est compatible avec le Receiver, avec tous les pivots supérieurs, et avec les pivots inférieurs System One et System 3.

Kit d'adaptation FritsJurgens avec plaques de montage et vis, rendu produit
Pivot supérieur FritsJurgens Reversed (TP-R), acier inoxydable, rendu produit

Pivot supérieur Reversed entrée de câble inversée

Le pivot supérieur inversé est équipé en standard d'une entrée de câble et convient aux portes pesant entre 20 kg et 500 kg.

Plaques de recouvrement

La charnière supérieure inversée (TP-R) de FritsJurgens, se monte à l'intérieur du cadre supérieur ou du plafond. Cela signifie que le pivot supérieur est visible à la place de la plaque de plafond.

Une fois le pivot supérieur installé et la porte ajustée, un aimant est placé sur la partie visible du pivot supérieur. Cette plaque de recouvrement est disponible en deux versions : acier inoxydable et PVD noir.

Options de plaques de recouvrement du pivot supérieur FritsJurgens Reversed en noir, blanc et acier inoxydable, rendu produit
