Bovenspeun 40 mm

Maximale doorloop met een taatsdeur

Dankzij het vaste draaipunt op 40 mm maakt deze bovenspeun het meeste van iedere ruimte. De bovenspeun zit zo dicht mogelijk op de zijkant van de deur waardoor alle ruimte wordt benut en een zo groot mogelijke doorloop ontstaat. In geopende positie is de taatsdeur daardoor minimaal aanwezig. Dit is ideaal voor situaties waarin een standaard deurbreedte gehandhaafd moet worden.

Haal het meeste uit uw ruimte

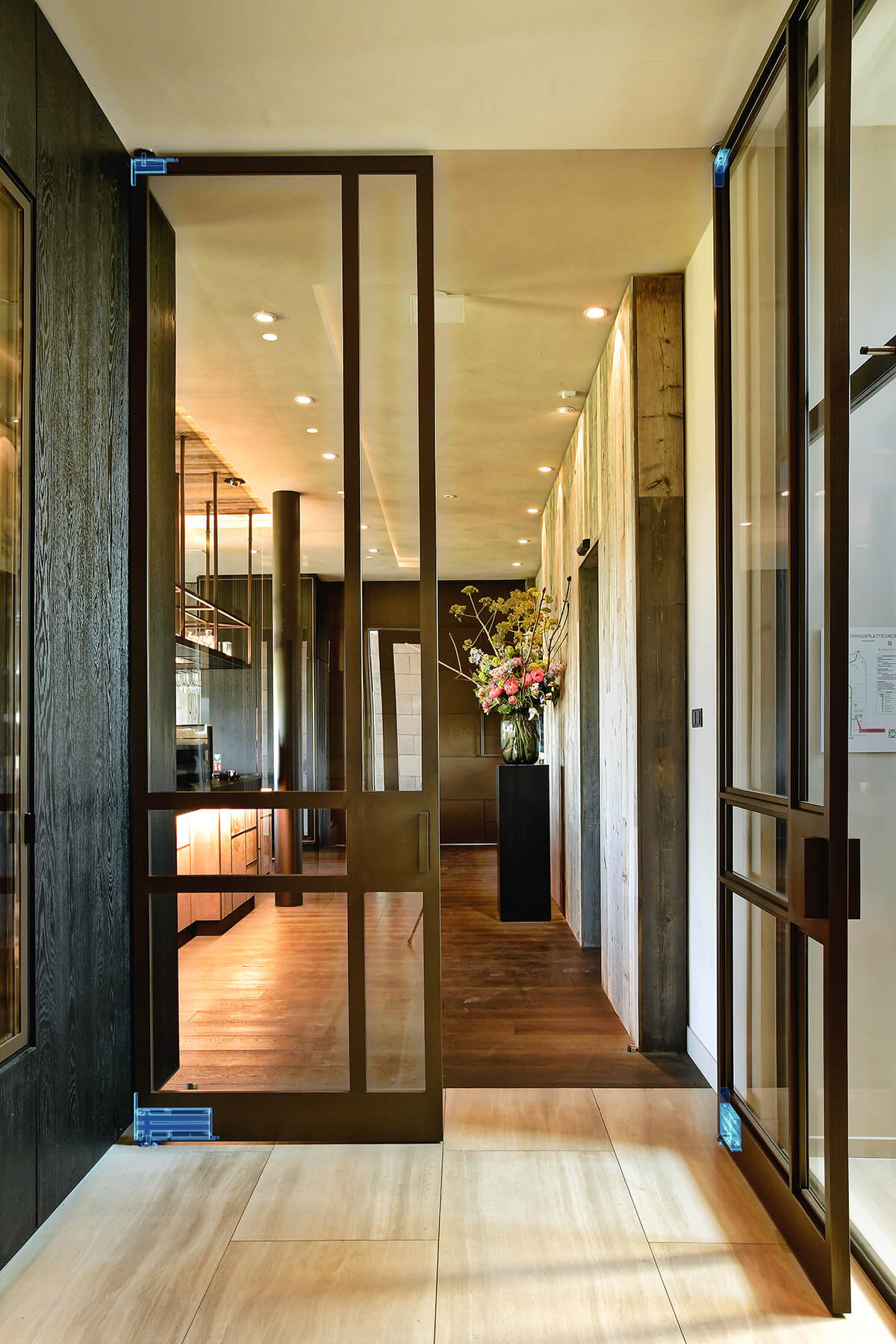

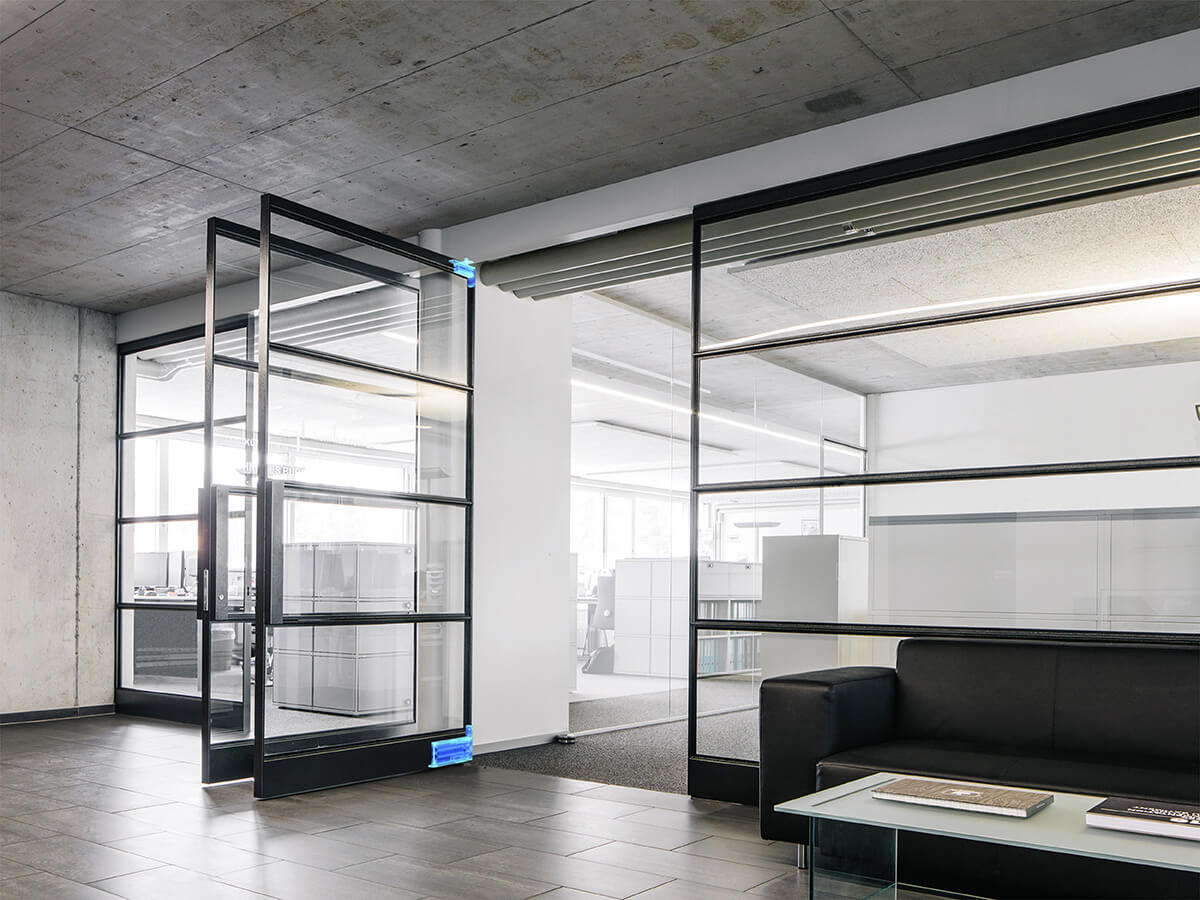

Brede doorloop

Deze bovenspeun kan worden toegepast bij smalle deurbreedtes en kleine deuren om de grootst mogelijke doorloop te creëren. Ideaal voor standaard deurmaten en renovaties.

Minimaal aanwezig

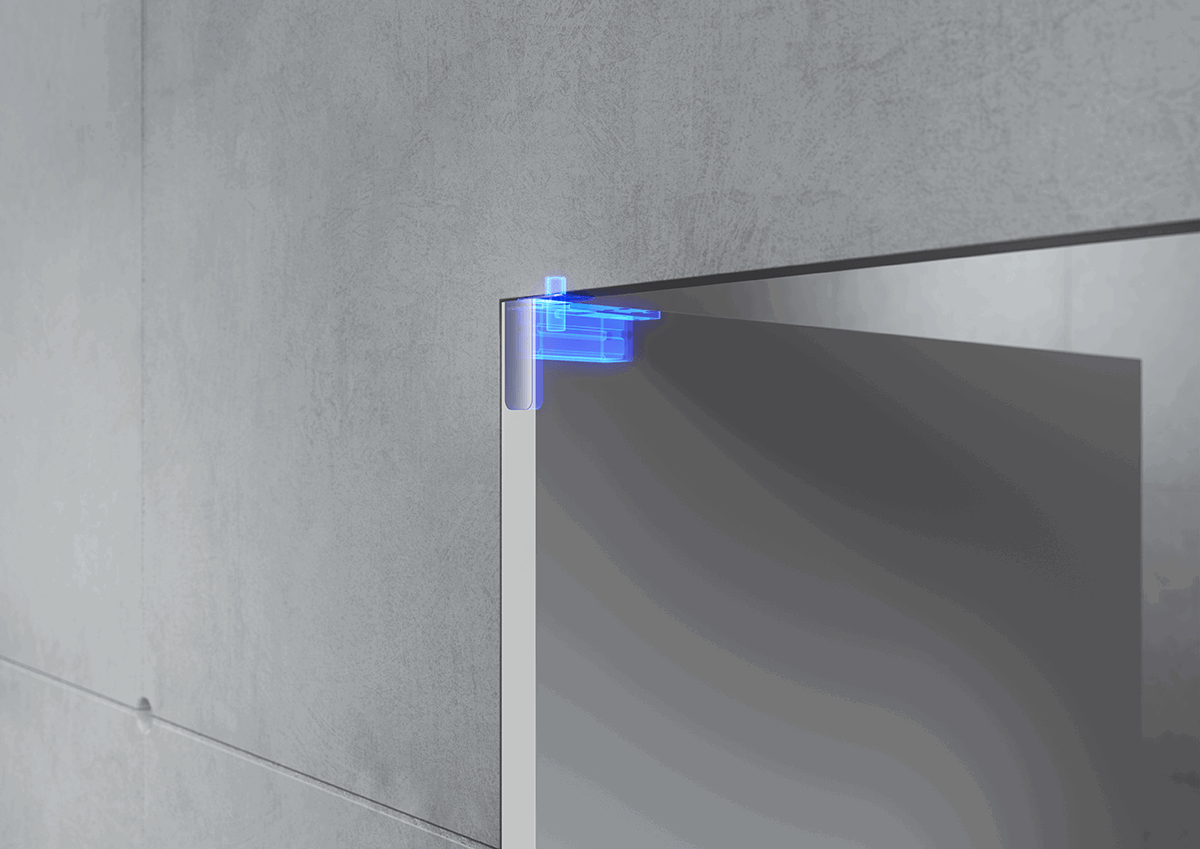

Door de minimale afstand tussen de deur en de aangrenzende wand is een taatsdeur met deze bovenspeun in geopende toestand minimaal aanwezig.

Geen ongebruikte ruimte

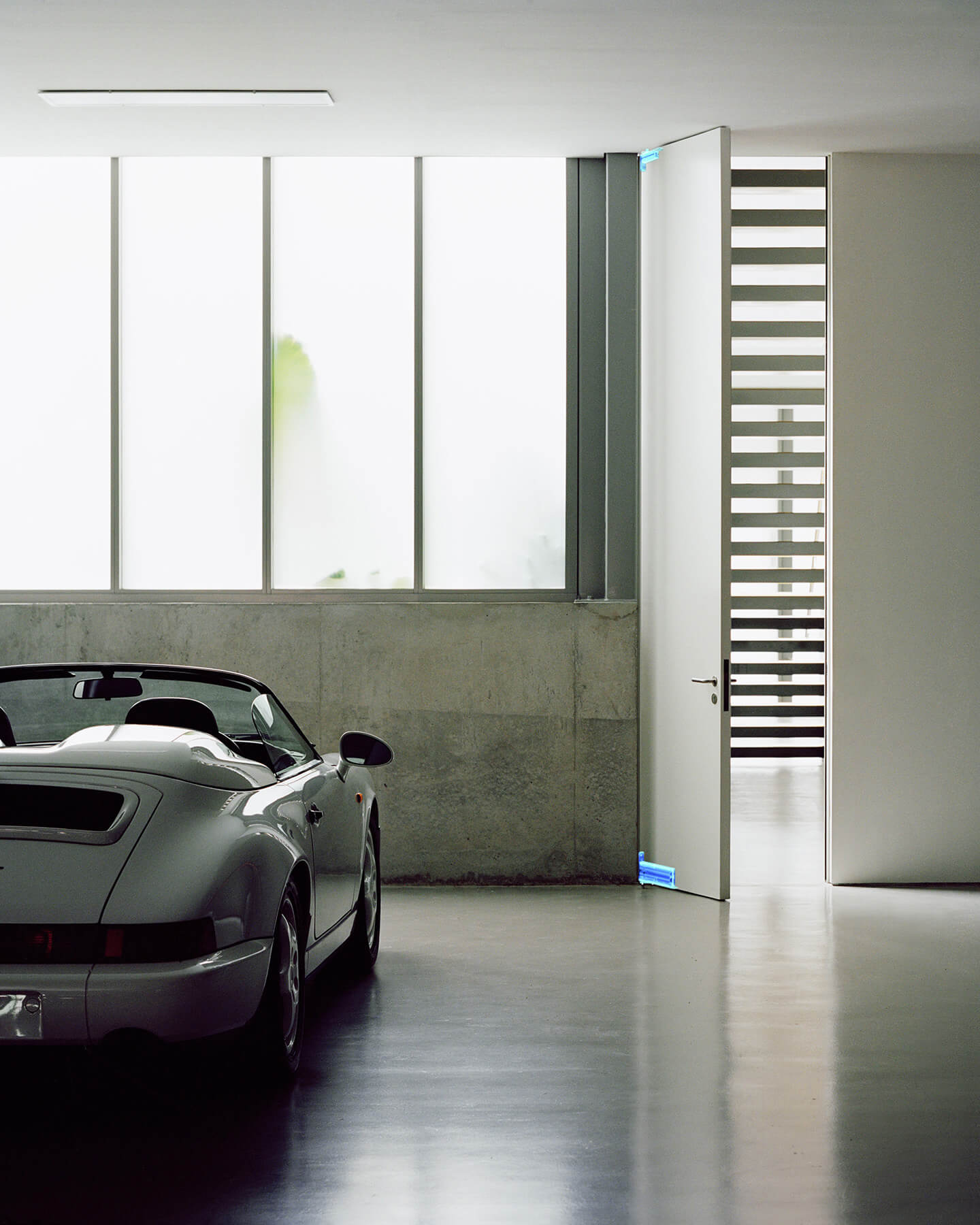

Als u elke centimeter van uw ruimte goed wilt benutten, is deze bovenspeun de juiste oplossing. Deze bovenspeun, met een vast draaipunt op 40 mm, maakt optimaal gebruik van de kleinste ruimtes.

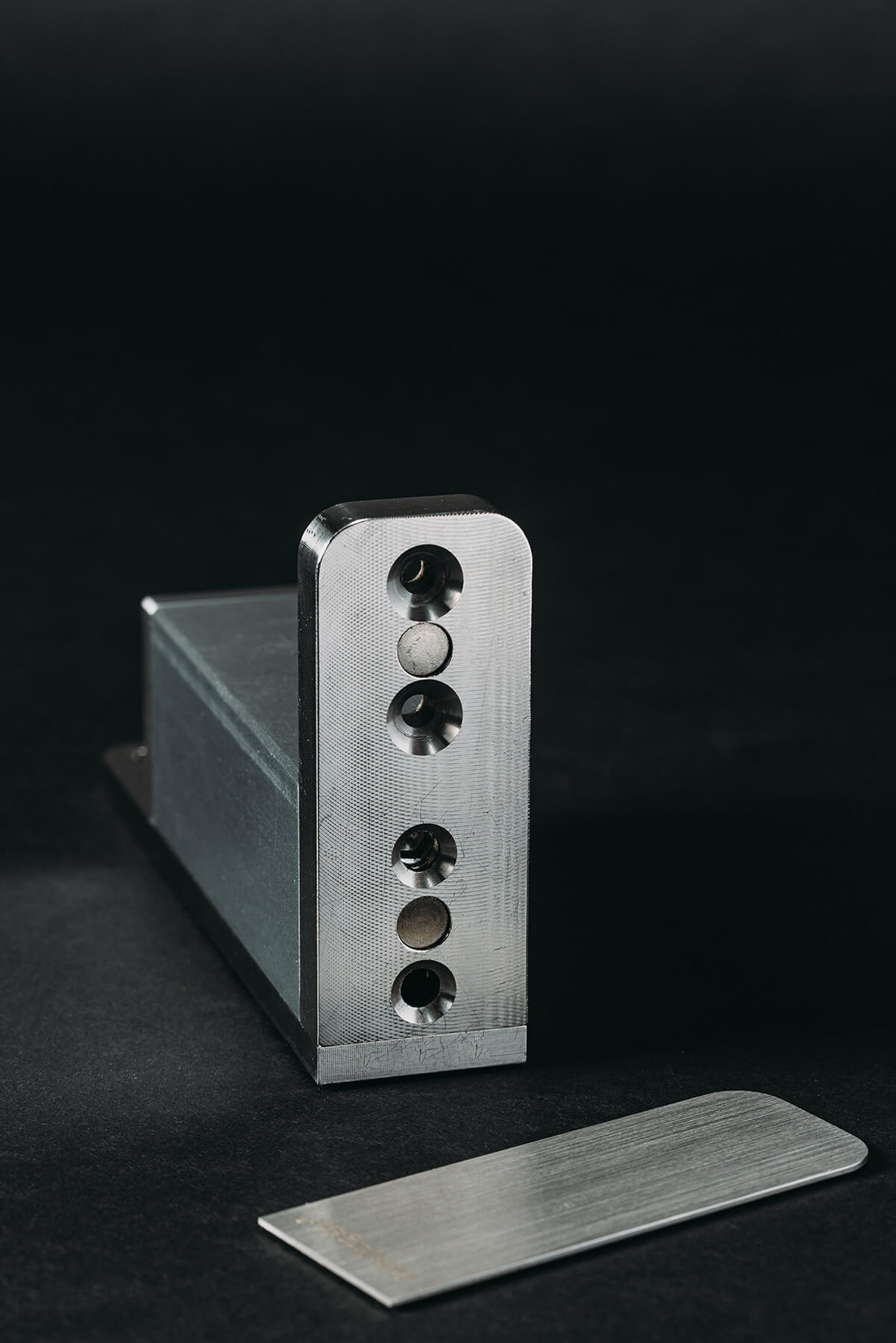

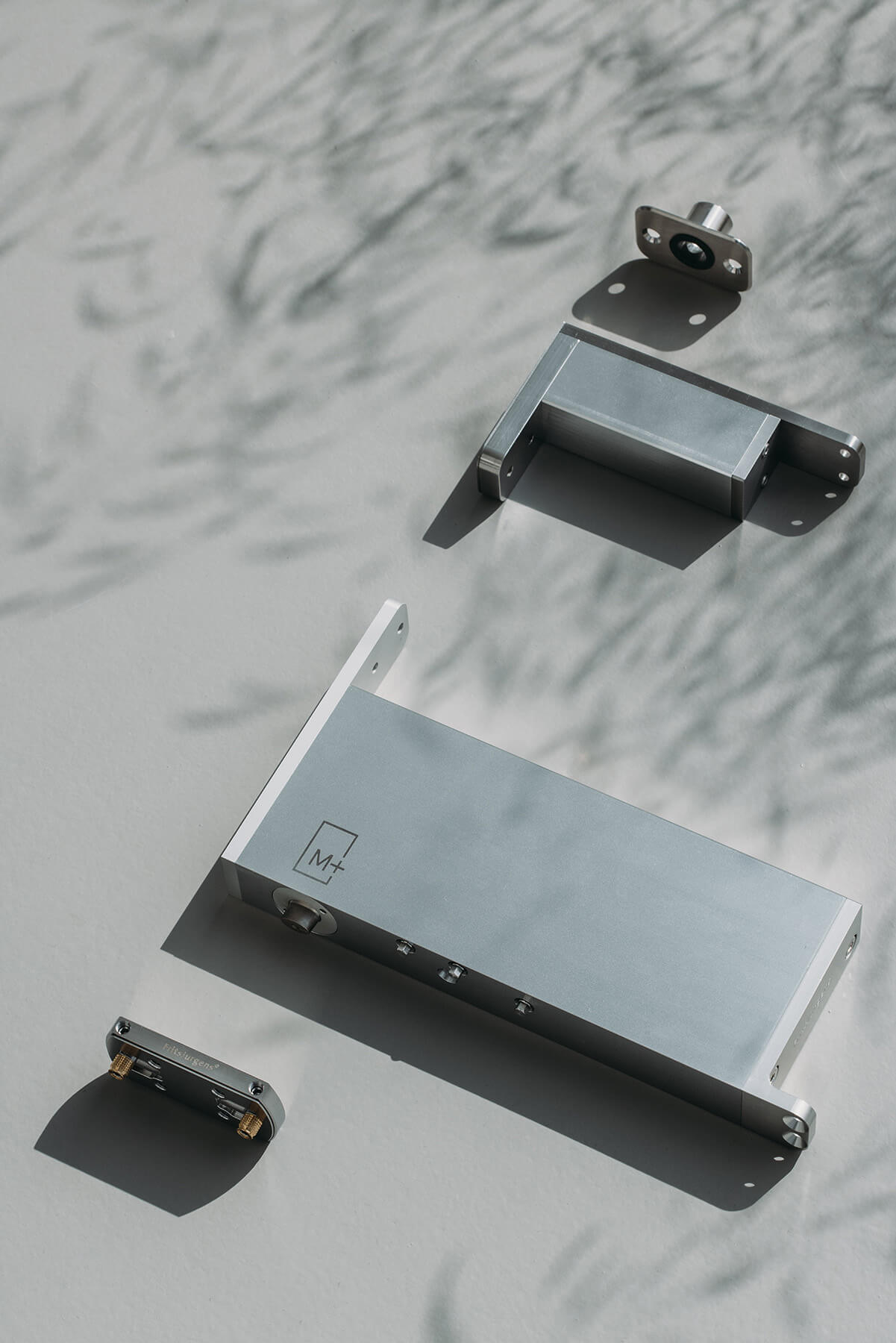

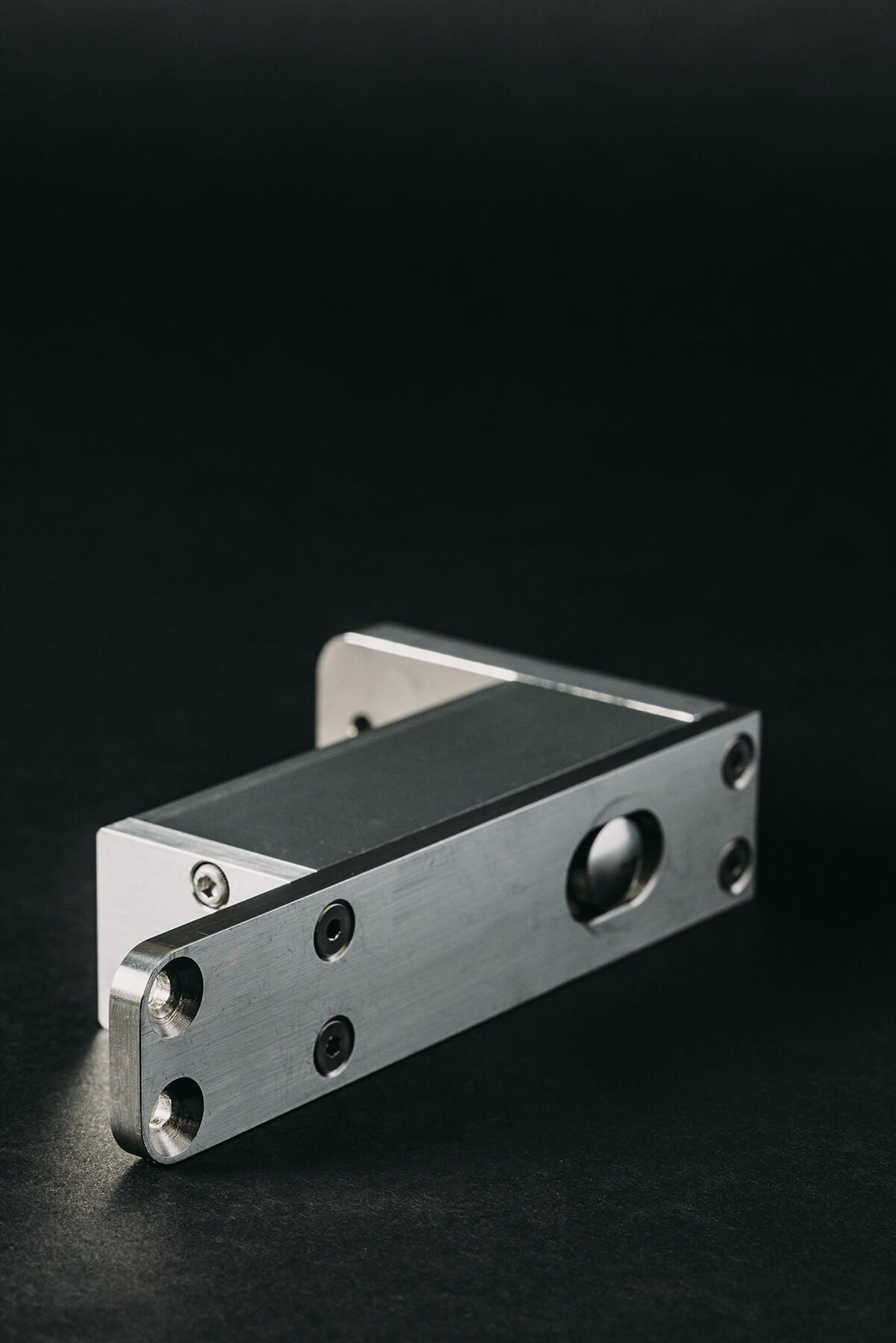

Productfoto’s en toepassingen

Aangepast op het doel

Bovenspeun 40 mm is verkrijgbaar in twee opties: één voor deuren tot 150 kg en één voor deuren tussen 150 kg en 500 kg. Deze opties onderscheiden zich van elkaar door de dikte van de pen, waardoor elk systeem geschikt is voor het doel.

Top pivot 40 mm Class B

Deuren tot 150 kg

Bovenspeun 40 mm met een 10 mm pen is geschikt voor lichtere deuren tot 150 kg. Deze bovenspeun kan worden gecombineerd met System M en System M+. Deze systemen zijn voorzien van een extra beugel en een afdekplaat indien gecombineerd met Bovenspeun 40 mm.


Top pivot 40 mm Class G

Deuren tussen 150 kg en 500 kg

Bovenspeun 40 mm met een 15 mm pen is geschikt voor zwaardere deuren tussen 150 kg en 500 kg. Deze bovenspeun kan worden gecombineerd met System M en System M+. Deze systemen zijn voorzien van een extra beugel en een afdekplaat indien gecombineerd met Bovenspeun 40 mm.


Afdekkapjes

FritsJurgens’ TP-40 wordt aan de zijkant van de deur gemonteerd om een zo groot mogelijke deuropening te realiseren. Omdat de bovenspeun zich zo dicht tegen de zijkant van de deur bevindt zijn de bovenspeun en System M+/M zichtbaar.

Wanneer de systemen gemonteerd zijn en de deur is gefinetuned worden magneten op deze zichtbare delen van de systemen bevestigd. Deze afdekkapjes zijn beschikbaar in twee ontwerpen: RVS en zwart PVD.

Installatie met plafondplaat

Bovenspeun 40 mm wordt in de bovenzijde van de taatsdeur gemonteerd. De pen van de bovenspeun, respectievelijk 10 mm of 15 mm dik, wordt tijdens de installatie naar boven in de plafondplaat gedraaid. De plafondplaat wordt bij de bestelling meegeleverd en is leverbaar in RVS en PVD Zwart.

Bekijk installatievideo


Specificaties

Top pivot 40 mm Class B

Afmeting Pin 10 mm
Gewicht deur tot 150 kg
Draaipunt 40 mm
Type plaatsing Zijplaatsing
Plaatsing bovenspeun Bovenkant deur
Bediening Zijkant deur
Afmetingen 150,5 x 32 x 85 mm
Gewicht 796 gram
Materiaal Stainless Steel | Anodized aluminum
Art.nr. Stainless Steel: TP.X.40.B.X.SS
Zwart: TP.X.40.B.X.BK
EAN Stainless Steel: 8720681603636
Zwart: 8720681602639

Top pivot 40 mm Class G

Afmeting Pin 15 mm
Gewicht deur Tussen 150 en 500 kg
Draaipunt 40 mm
Type plaatsing Zijplaatsing
Plaatsing bovenspeun Bovenkant deur
Bediening Zijkant deur
Afmetingen 150,5 x 32 x 85 mm
Gewicht 813 gram
Materiaal Stainless Steel | Anodized aluminum
Art.nr. Stainless Steel: TP.X.40.G.X.SS
Zwart: TP.X.40.G.X.BK
EAN Stainless Steel: 8720681603117
Zwart: 8720681603063

Downloads

Technische Sheet icm System M/M+
PDF Bestand, 803.62 KB
Download
Montage & Infreeshandling icm System M/M+
PDF Bestand, 3.74 MB
Download
2D tekening icm System M
DWG Bestand, 1.04 MB
Download
2D tekening icm System M32+ (Gewichtsklasse A-E)
DWG Bestand, 1.05 MB
Download
2D tekening icm System M42+ (Gewichtsklasse F-G)
DWG Bestand, 1.01 MB
Download
3D tekening TP-40 10mm
STEP Bestand, 873.96 KB
Download
3D tekening TP-40 15mm
STEP Bestand, 856.33 KB
Download
