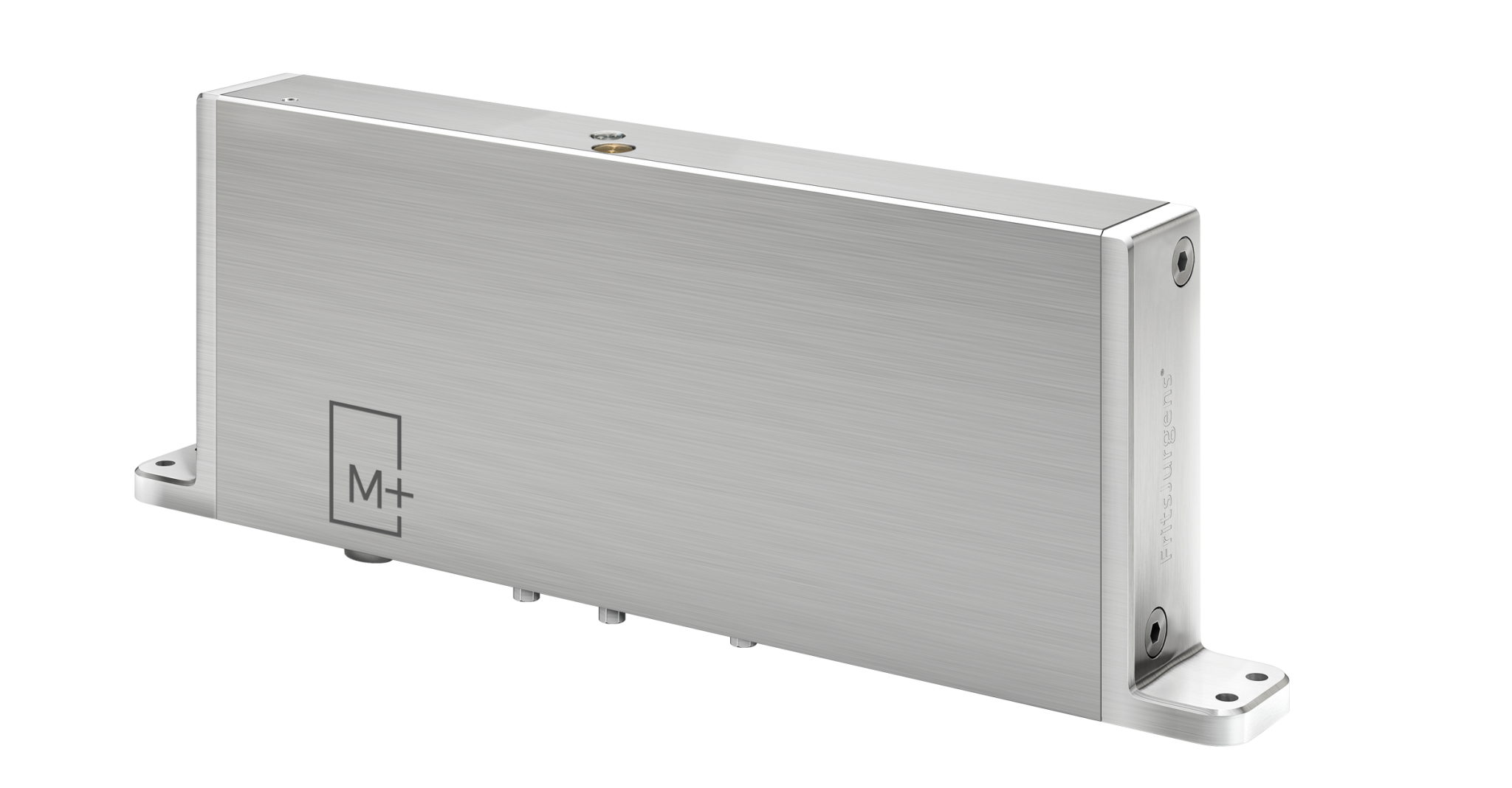

System M+

O System M+ garante um controlo em todas as partes do movimento da porta para portes leves e pesadas.

FritsJurgens- Pivot hinge-System M+

System M+ em 1 minuto

Ajustabilidade para qualquer porta pivotante

Movimento de porta completamente ajustável

Graças ao Damper Control, 30° Speed Control e Latch Control, o movimento do System M+ é completamente ajustável.

Travamento adequado

O Latch Control garante que as portas com trinco se fechem sempre corretamente. Ideal para portas pivotantes exteriores.

Portas de pequenas a grandes

O System M+ é adequado para portas leves e pesadas entre 80 e 500 kg para uma liberdade completa de design.

Funcionalidades

Latch Control

Dá a possibilidade de ajustar a dobradiça pivotante para trancar adequadamente a porta.

Damper Control

Garante um movimento de fecho suave e elegante e protege a sua porta do contacto com a parede.

30º Speed Control

Permite-lhe ajustar a velocidade da sua porta pivotante na última parte do movimento de fecho.

System M+ para todas as portas pivot

Este pivot superior é verdadeiramente versátil. A habilidade de posicionar o sistema a 70 mm do lado da porta reduz o espaço inutilizado e ao mesmo tempo mantém o lindo e distintivo movimento pivotante da porta. O pivot superior pode ser colocado em qualquer posição entre os 70 mm e o centro da porta e é adequado para todos os sistemas pivotantes FritsJurgens.

Ponto pivotante: Flexível a partir de 70 mm

Pivots superiores: 70mm, Reversed e Cable Grommet

System M32+ e System M42+
System M+ com placas de cobertura

Sistema M+ para larguras livres máximas

Graças ao ponto pivotante fixo a 40 mm este pivot superior aproveita ao máximo o espaço. O pivot superior está o mais próximo possível do lado da porta. É utilizado todo o espaço disponível e a abertura livre é a mais ampla possível. Na posição aberta, a porta pivotante tem uma presença mínima. É ideal para situações em que é necessário manter a largura padrão de uma porta. Este pivot superior está em conformidade com a lei ADA.

Ponto pivotante: Fixado a 40 mm
Pivots superiores: 40 mm
Acabamentos: Aço inox e Preto


Componentes

Uma porta pivotante precisa de várias componentes: o sistema pivotante, uma placa de piso, uma placa de teto e um pivot superior.

Click a component
close

Pivot superior

O pivot superior é montado no topo da porta. Utiliza uma conexão em orifício, em que o pino é fixado no topo do pivot superior e entra na abertura da placa de teto onde a porta é instalada.

A FritsJurgens oferece dois tipos de pivots superiores: o Pivot superior Regular e o Pivot superior Cable Grommet. O Pivot superior Cable Grommet é concebido para enfiar os cabos através da porta para iluminação ou segurança eletrónica.

Pivô inferior

O pivô inferior é o mecanismo de pivô e o impulsor da porta pivotante e está instalado na parte inferior da porta. Por isso, o mecanismo de pivô é virtualmente invisível. Os pivôs inferiores FritsJurgens têm uma capacidade de carga para puertas pivotantes de hasta 500 Kg.

O pivô inferior oferece várias características, dependendo da seleção do pivô inferior, como: posições de retenção, cierre automático, control de amortiguación, control de pestillo, control de velocidad de 30°, giro livre.

A localização dos pivôs inferiores determina o impacto do espaço que a porta pivotante tende no seu entorno. Además de una colocación lateral más regular para criar portas pivotantes, las bisagras pivotantes FritsJurgens también son adecuadas para paneles o paredes con giro de 360 grados

Placas de teto

A placa de teto é instalada no teto, onde o pino do pivot superior é instalado perfeitamente na abertura na placa de teto. A placa de teto está disponível em dois acabamentos: aço inoxidável escovado e preto.

Placas de piso

Todas as placas de piso FritsJurgens são montadas a 8 mm dentro do piso, que é o suficiente para praticamente todos os tipos de piso e torna possível combinar as dobradiças FritsJurgens com os pisos radiantes. Dois pinos para a placa de piso mais compridos de 30 mm, que podem ser encurtados, estão incluídos com os modelos de placas retangulares.

Existem várias placas de piso disponíveis para o System M+. A placa de piso padrão está disponível em quatro designs: aço inoxidável escovado (Série 420) e PVD preto numa versão redonda e retangular. A placa de piso Flush também está disponível, e pode ser integrada nas soleiras e em pisos interiores. As placas de piso FritsJurgens são realizadas com aço temperado sólido e por isso são completamente resistentes aos riscos.

Dê uma olhada ao System M+

Drag over the photos for more

Qual é o tipo mais adequado para si?

O System M+ está disponível em 7 tipos diferentes, todos especificamente concebidos para o peso e as dimensões da sua porta pivotante. Descubra qual o tipo que deveria encomendar para a sua porta pivotante.


Classe de peso A - E

Sistema M+ Classe A - E são para as portas mais comuns. Estas dobradiças são mais pequenas que as de classe F e G e a espessura mínima da porta é de 40 mm.

Dimensões: 294,8 x 32 x 99,6 mm
Peso: 2,6 kg
Min. Espessura da porta: 40 mm


Classe de peso F - G

Sistema M+ Classe F e G são para portas mais pesadas. Estas dobradiças são também maiores como classe A - E e, portanto, a porta tem de ter pelo menos 50 mm de espessura.

Dimensões: 308,2 x 42 x 112,7 mm
Peso: 3,6 kg
Espessura mínima da porta: 50 mm

Concebemos um selector onde vos conduzimos através de cada passo para descobrir qual o melhor tipo para vós.

Especificações

System M+ — Classe de peso A - E

Especificações do sistema
Dimensões 294,8 x 32 x 99,6 mm
Peso 2,6 kg
Material Aço inoxidável | Alumínio anodizado
Resistência à corrosão EN 1670 – class 5 (norm: 0-5)
Especificações das portas
Tipo de abertura Agindo sozinho e dupla açao
Capacidade de peso Entre 20 e 349 kg
Min. Espessura da porta 40 mm
Largura da porta 400 - 5000 mm
Folga superior 4-10 mm
Folga inferior 11 mm
Posiçõeses de repouso 90º, -90º e 0º
Garantia 2 anos
Funcionalidades
Free Swing
Damper control
30° Speed Control
Latch Control

System M+ — Classe de peso F - G

Especificações do sistema
Dimensões 308,2 x 42 x 112,7 mm
Peso 3,6 kg
Material Aço inoxidável | Alumínio anodizado
Resistência à corrosão EN 1670 - class 5 (norm:0-5)
Especificações das portas
Tipo de abertura Agindo sozinho e dupla açao
Capacidade de peso Entre 350 e 500 kg
Min. Espessura da porta 50 mm
Largura da porta 400 - 5000 mm
Posiçõeses de repouso 90º, -90º and 0º
Garantia 2 anos
Funcionalidades
Free Swing
Damper Control
30° Speed Control
Latch Control

Downloads

Cubierto M32+
RTF Arquivo, 2.59 KB
Cubierto M42+
RTF Arquivo, 2.68 KB
Desenho 2D M32+
DWG Arquivo, 1.05 MB
Desenho 3D M32+ 40mm (STEP)
STEP Arquivo, 1.95 MB
Desenho 3D M32+ 70mm (STEP)
STEP Arquivo, 2.32 MB
Desenho 3D M42+ 40mm (STEP)
STEP Arquivo, 2.30 MB
Desenho 3D M42+ 70mm (STEP)
STEP Arquivo, 1.77 MB
Ficha Técnica System M/M+ com TP-40 e TP-70
PDF Arquivo, 804.82 KB
Fine tuning card
PDF Arquivo, 389.43 KB
Instruções de montagem e fresagem
PDF Arquivo, 3.78 MB
Instalação inteligente

Instalação inteligente

Todas as dobradiças pivotantes FritsJurgens podem ser fresadas e instaladas de forma fácil e rápida. No local, a instalação demora apenas 30 minutos.

Em situações novas e existentes, a instalação é realizada em quatro passos: montagem da placa de piso, montagem da placa de teto, instalação da porta e ajuste da porta.

Vídeos

Fecho automático

A dobradiça pivotante System M tem fecho automático. Isso significa que a porta desloca-se automaticamente para a posição 0° depois de ter sido aberta. A porta pivotante desloca-se elegantemente ao longo de todo o movimento. Controlo absoluto com FritsJurgens instalada.

Fecho suave

A função de fecho suave do System M, faz com que a porta se desloque com um único movimento fluido. Sem esforço e tão suavemente como um sussurro, a porta fecha com elegância.

Proteção de parede

Quando abre-se uma porta equipada com a dobradiça pivotante System M da FritsJurgens, a porta fica protegida contra choques com a parede devido ao amortecimento da abertura. O amortecimento hidráulico no System M assegura que a porta pivotante seja fortemente abrandada quando alcança os 70°, para evitar que toque na parede. O amortecimento da aberturase torna muito elegante a abertura da porta.

Impacto espacial

Uma porta pivotante é uma afirmação de design de grande impacto espacial. As dobradiças têm uma ação dupla, o que significa que abrem para ambos os lados. Simplesmente mantendo a porta retida aos 0°, 90 ou -90°, permitindo que possa determinar o impacto espacial da sua porta pivotante.

Com o toque de um dede

Apenas com o toque de um dedo, põe-se a porta em movimento. Uma experiência sem esforço e um único movimento fluido. Perfeitamente equilibrado.

Double acting

The System M pivot hinge is double acting. This means that the pivot doors can be opened and put into hold positions towards both sides. This gives you the freedom to determine the use of the pivot doors and the impact they have on the space.

Perguntas frequentes

Qual é a diferença entre o System M e o System M+?
O System M+ tem duas opções adicionais de ajuste de movimento para ajustar o movimento da porta: o 30° Speed Control e o Latch Control. O System M e o System M+ estão ambos equipados com o Damper Control. Além da diferença em termos de ajustabilidade do movimento, o System M+ é adequado para portas entre os 80 e 500 kg, o System M para portas entre os 20 e os 209 kg.
Como posso escolher o tipo certo?
Para selecionar o tipo certo de System M+ para a sua porta pivotante, use o FritsJurgens Selector.
Como sei se o System M+ é a escolha certa para a minha porta pivotante?
Para descobrir se o System M+ é a escolha certa para o seu design de porta, utilize o FritsJurgens Selector.

Acessórios

Para otimizar a instalação e a funcionalidade da sua porta pivotante, a FritsJurgens oferece vários acessórios. Pode adicionar estes acessórios à sua encomenda, que pode configurar através do FritsJurgens Selector.
