Artigo especial da Bridgeport Worldwide: Nova placa de piso Flush FritsJurgens

7 Junho 2021

FritsJurgens floor plates

John DeRosa, um dos nossos parceiros de confiança nos EUA, da Bridgeport Worldwide, escreveu um artigo aprofundado e direto sobre a nova placa de piso Flush FritsJurgens. Da soleira às tiras de vedação, até às primeiras e antigas pedras para eixos, nenhum aspeto de uma placa de piso ficou por mencionar.

FritsJurgens floor plates

CHEGARAM! PLACAS DE PISO FLUSH PARA A SUA PORTA PIVOTANTE SYSTEM M/M+

No blog de hoje, vamos fornecer alguns detalhes sobre os dois novos designs de placas de piso para a porta pivotante System M/M+ e o seu impacto na vedação da porta pivotante e na criação de uma condição sem soleira.

Vamos também falar de alguns dos desafios que os nossos clientes, sejam eles fabricantes grandes ou pequenos, enfrentam em termos de especificação e construção de portas pivotantes de alto desempenho e como a FritsJurgens tem inovado para os resolver.

Floor plate flush square 1

OUVIR FAVORECE A INOVAÇÃO

Para muitos dos nossos clientes, cada vez mais numerosos, que fabricam portas pivotantes, as novas placas de piso embutidas no piso que a FritsJurgens vai lançar este mês apresentam-se como um desejo realizado.

A empresa neerlandesa FritsJurgens já lançou inovações e melhorias significativas na sua linha. Fabrica sistemas de dobradiças pivotantes. Nada mais.

Este foco permite-lhe aprofundar cada pormenor da tecnologia, refiná-lo e fornecer um produto que continua a surpreender respondendo à procura do mercado. Isto vai desde a projetação dos parafusos até à própria embalagem, que, pelo que ouvimos, se transformou em algo comparável a um evento teatral em alguns locais de trabalho.

FritsJurgens’ packaging

Desde a introdução dos seus sistemas pivotantes embutidos na América do Norte, a equipa Bridgeport Worldwide tem feito parte de um diálogo contínuo de amplitude industrial com os fabricantes de portas de todas as formas e feitios, que viram os seus mundos revolucionados.

Mudando o fecho durável de integrado no piso a integrado na porta, a FritsJurgens facilitou e tornou mais económico o fabrico de portas pivotantes maiores e mais pesadas. Mas a abertura de uma porta pivotante não é nada fácil, e, logo que se aperceberam do potencial desta nova tecnologia de dobradiça, já estavam prontos para enfrentar outros problemas desta missão.

System M+

“ENA, UMA DOBRADIÇA PIVOTANTE SURPREENDENTE! E AGORA, O QUE ACHAM SE…”

É sempre gratificante ouvir um “ah-ah” de alguém que descobriu o System M ou M+. A mudança na sua forma de pensar acontece imediatamente ao aperceber-se de que já não é preciso escavar o piso para instalar um fecho tradicional.

Depois, a conversa passa rapidamente para perguntas sobre como vedar a porta pivotante. As vedações de portas automáticas de alto desempenho deixaram de limitar-se a projetos de ferragens comerciais e a ocasional casa de máquinas residencial, e entraram praticamente em qualquer projeto, pois os fabricantes tentam integrar estas vedações de porta automática em todas as suas ofertas para interior e exterior.

Contudo, as portas pivotantes demonstraram-se um desafio insidioso na hora de escolher uma opção mais robusta das vedações com escova e de silicone.

OLHA, MÃE, SEM SOLEIRA!

A tendência arquitetónica de fundir o mundo exterior com o espaço interior cresceu juntamente com desenvolvimentos na tecnologia das portas e vai além de permitir simplesmente aberturas maiores. A condição sem soleira entre o interior e o exterior tornou-se a opção essencial no que se refere a qualquer abertura, sobretudo com entradas pivotantes. Esta tendência também foi estimulada por uma procura crescente de conformidade ADA (Americans with Disabilities Act) e outros princípios relativos ao design universal e à acessibilidade.

SOLUÇÕES MELHORES DE VEDAÇÃO PARA PORTAS PIVOTANTES

As intenções de design são fantásticas, mas uma condição sem soleira bem-sucedida requer a aplicação da tecnologia de tiras de vedação para vedar adequadamente a abertura, mantendo as condições meteorológicas no exterior e os padrões de eficiência energética altos.

Vedar a parte superior e inferior da porta de entrada pivotante para afastar a chuva e as condições climatéricas, ou a porta pivotante interior para afastar o ruído e a luz, são funções importantes para uma porta pivotante, mas encontrar uma boa vedação é sempre um desafio. Agora, com a introdução da nova placa de piso Flush para System M/M+, é possível obter a vedação perfeita na parte superior e inferior da sua porta pivotante.

Desenho técnico da nova placa de piso Flush:

Floor plate flush square

O QUE FORNECEM AS NOVAS PLACAS:

• Fissuras mais estreitas. O entalhe é reduzido a apenas 7 mm
• Nada de colisões. O plinto arredondado que acolhe a haste é amplo como o corpo do fecho: 32 mm
• O resto da placa pode ser embutido com o material da soleira

Abaixo, pode ver a placa de piso original System M/M+ à esquerda e a nova placa de piso Flush à direita.

drop seals

A nova placa de piso Flush M/M+ fica embutida na soleira e pode ser utilizada em qualquer cenário de soleira, incluindo soleiras ADA de alumínio, madeira ou pedra, pisos acabados, cimento, azulejo, madeira e muito mais. A placa de piso é perfeitamente embutida, por isso as tiras de vedação podem ser colocadas perfeitamente sem se deslocarem para junto da placa de piso ao serem utilizadas.

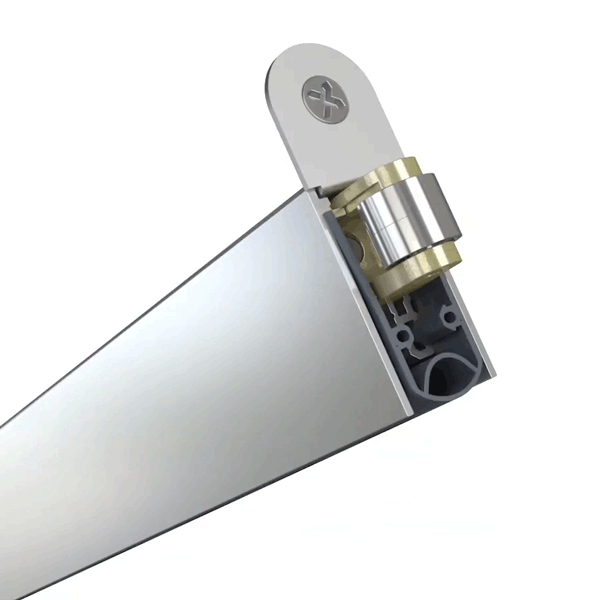

A Brideport Wordlwide recentemente começou a oferecer a solução de tira de vedação pivotante Athmer Schall-Ex L-15/30 WS Pivot, que apresenta um atuador rotativo ajustável, que ajuda a negociar a aproximação única da porta pivotante à ombreira. Como exibido acima, pode funcionar com uma fissura de 11 mm ou de 7 mm. Agora, os fabricantes de portas pivotantes podem fornecer tiras de vedação automáticas de alto desempenho na soleira (e também na parte superior!).

The Athmer Roller actuator in action!

A procura de portas pivotantes maiores produziu a necessidade de ombreiras com uma projetação melhorada. Antes disso, para conseguir incorporar tiras de vedação de alto desempenho, era necessário que a porta tivesse uma espessura de pelo menos 2-1/2“(~63,5 mm). As novas placas permitem que a tira de vedação Athmer acompanhe o seu System M32+ numa porta com espessura mínima de 2-1/4“ (~57,15 mm).

Esperamos que a sinergia entre o desempenho do System M+, das tiras de vedação automáticas e destas novas placas embutidas resultará num nível de desempenho melhorado para a inteira abertura da porta pivotante.

E NO QUE SE REFERE AO AJUSTE DA PLACA DE PISO DE 0°?

As placas de piso padrão têm uma forma prática de ajustar a posição de repouso de 0°.

Ao introduzirmos o System M no nosso mercado, tivemos que falar dessa questão com os nossos fabricantes da porta que queriam fazer afundar a placa de piso na soleira.
“Bom, desta forma vão perder o ajuste da placa de piso”, avisámos. Uma pequena hesitação e depois: “Não faz mal!”

Muitos dos nossos melhores fabricantes estão a instalar previamente a inteira moldura, soleira e porta nas suas instalações, de qualquer maneira, por isso o encaixe perfeito pode ser resolvido nessa ocasião. Os nossos fabricantes de entradas diziam-nos que, com portas com uma só função, que se fecham numa paragem, especialmente graças ao Latch Control do System M+, não precisavam daquele ajuste dos 0° para obter uma instalação precisa.

Ainda achamos que este ajuste pode ser útil para conjuntos de portas, especialmente em partições de espaço onde é necessário alinhá-las perfeitamente quando fechadas. A placa de piso original ainda faz sentido para as instalações das suas portas diretamente em pisos existentes.

O QUE É O AÇO INOXIDÁVEL SÉRIE 420?

Antes de mais, a resistência é muito importante. Todas as placas de piso FritsJurgens acolhem o eixo pivotante e depois distribuem o peso no piso. Para esse efeito, a FritsJurgens usa o aço inoxidável série 420 para todas as suas placas de piso.

floor plates M/M+

Quem não sabe, poderia achar que este é um momento crucial para a FritsJurgens. Na verdade, a FritsJurgens já tinha passado para outro patamar há algum tempo. As suas placas de piso foram sempre fabricadas com este tipo de aço inoxidável endurecido. Aquele orifício oval pequeno na placa System M tem de resistir à pressão de uma abertura de porta de meia tonelada por muitas gerações (o teste de ciclos atual é de mais de 1 milhão). A dureza da série 420, tal como se apresenta nestas placas de piso, é quase três vezes superior à do aço inoxidável da série 304 ou 316.

Depois, há a questão da corrosão. As placas apresentam desde sempre uma resistência superior à corrosão, mas, como as placas de piso embutidas agora ficam a fazer parte da superfície da soleira exterior, a FritsJurgens decidiu acelerar também relativamente a essa questão. As placas foram eletropolidas, removendo todos os contaminadores da superfície do aço inoxidável 420 que podem ser vetores de corrosão. O revestimento espesso de óxido de cromo resultante fornece uma superfície extremamente resistente à corrosão e pronta para enfrentar todos os desafios climatéricos e não só.

floor plate M/M+

EVOLUÍSTE MUITO, PLACA DE PISO

As placas de piso sempre representaram um desafio. Na epopeia de Gilgamesh, escrita há 4 000 anos, há um excerto em que o herói cabeludo Enkidu elogia uma porta pivotante poderosa realizada com madeira de cedro. Segundo o texto, a porta pivotante tinha 6,5 metros de largura, 35,5 de altura e 6 metros de espessura (convertido de cúbitos). Evidentemente, era difícil de instalar. Já então, eram chamadas em causa as componentes básicas que conhecemos hoje: umbral, cobertura para poste e pedra pivotante.

Provavelmente era algo semelhante a isto, mas talvez mais impressionante…

ancient pivot door

E a pedra pivotante era algo assim…

ancient pivot stone

Depois, chegou a revolução…

fritsjurgens floor plate

E agora temos a revelação:

fritsjurgens floor plates Flush

OK, PODE NÃO MUDAR O CURSO DA HISTÓRIA

Mas a FritsJurgens assumiu a missão de trazer a tecnologia das portas pivotantes para o século XXI e não só.

Esta última melhoria de produto da placa de piso Flush não será a última. A FritsJurgens e a Bridgeport Worldwide confiam ambas nos seus fabricantes e instaladores de portas pivotantes para nos contarem as suas experiências com estes produtos, e tudo o que está relacionado com o fornecimento de excelentes portas pivotantes. Por favor, não deixe de enviar comentários e sugestões. Nós queremos ouvir.

– John DeRosa
Bridgeport Worldwide
