Torne-se rapidamente num especialista em portas pivotantes: um guia de instalação detalhado da FritsJurgens

4 Maio 2022

Em poucos anos, as portas pivotantes passaram a ser cada vez mais procuradas por arquitetos, fabricantes e instaladores de portas para iluminar e animar os seus espaços. As portas pivotantes equipadas com as ferragens FritsJurgens são fáceis de instalar e flexíveis, permitindo combinar um sem-fim de soluções de design.

- Uma solução revolucionária, nas suas mãos
- Flexibilidade na gestão e instalação
- Instalação de uma porta pivotante com FritsJurgens
- Montar a placa de piso
- Montar a placa de teto
- Colocar a porta
- Ajustar a porta
- FAQ sobre instalação de portas pivotantes


A recente adoção da porta pivotante deve-se às suas vantagens estéticas e funcionais. Mas foi sobretudo a inovação das ferragens pivotantes que tornou a sua instalação mais rápida e fácil. Estes fatores estão a acelerar o desejo global de utilizar portas pivotantes.

Com as dobradiças FritsJurgens completamente embutidas na porta, os projetos tornam-se mais flexíveis e económicos, pois as portas instalam-se em poucas horas ou minutos.

Door design by Ian Moore Architects, Photography by Rory Gardiner
Manufacture by Laska Metaal, Door design by Herman Peters, Photography by Jurrit van der Waal
Manufacture by Cumberland Building, Door design by Porebski Architects, Photography by Peter Bennetts
Door design by Taouk Architects, Photography by Veeral Pate
Drag over the photos for more

Uma solução revolucionária, nas suas mãos

Com a adição de uma função de fecho resistente no interior da porta pivotante, dispõe agora de um elemento de design transformador a aplicar numa variedade interminável de situações, com um movimento suave e controlado no design geral da porta e ao seu espaço envolvente.


A estética e as oportunidades de design que as portas pivotantes oferecem aos arquitetos são um fator importante para a elevada procura atual. Mas, os arquitetos são igualmente atraídos pela liberdade e flexibilidade adicionais que estas portas trazem aos seus projetos.

Isto também apela aos fabricantes e instaladores das portas, que agora podem projetar e construir completamente as portas pivotantes nas suas oficinas, montar todas as ferragens e instalá-las no local imediatamente.

Flexibilidade na gestão e instalação

A gestão de projetos de portas pivotantes com tecnologias pré-existentes nunca foi fácil. Eram necessários coordenação, planeamento, recursos e instalações complexas para instalar corretamente uma porta pivotante e vários profissionais tinham de trabalhar juntos durante diferentes fases do projeto.

Frequentemente, abdicava-se da porta pivotante porque ninguém queria lidar com as dificuldades em aproximar a mola de piso tradicional ao chão. Devido a instalações defeituosas e ruturas frequentes, a porta pivotante tem fama de dar problemas durante o planeamento e a instalação. Agora, já não é assim.


Com uma ideia simples, tentámos ultrapassar o obstáculo e abrir caminho para uma abordagem moderna, eficiente em termos de tempo e custos, à instalação de portas pivotantes: colocar as ferragens dentro da porta, eliminando a necessidade de coordenar as fases de construção, proporcionando flexibilidade em termos de onde, quando e como instalar uma porta pivotante em projetos novos e pré-existentes.


Instalação de uma porta pivotante com FritsJurgens

Realizado por Robin Vos – Engenheiro de Produtos da FritsJurgens

Para facilitar o processo de instalação, apresentamos uma nova série de vídeos de instruções no Youtube do nosso engenheiro de produtos Robin Vos.

Com a sua experiência técnica, Robin Vos explica o processo de instalação em vídeos detalhados, abrangendo todos os componentes da família System M, as ferramentas necessárias e o processo de afinação.

Após selecionar o sistema de articulação mais adequado e integrar o pivot superior e o sistema pivotante na parte superior e inferior da porta, proceda à instalação.

O processo difere ligeiramente consoante as ferragens FritsJurgens escolhidas, mas limita-se a quatro simples passos.

Inscreva-se no nosso canal do YouTube para obter mais guias, atualizações, sugestões e truques de Robin Vos.

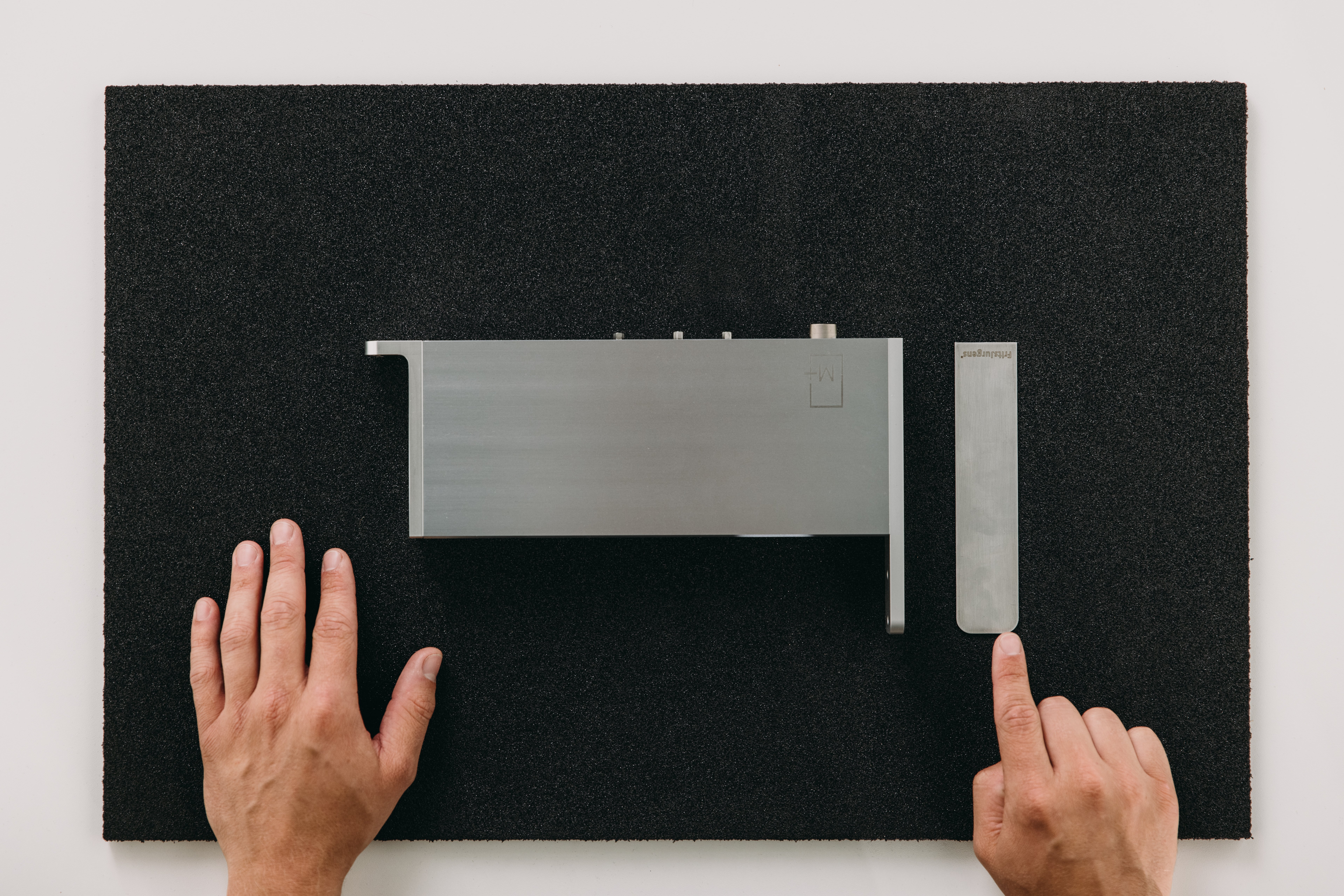

1. Montar a placa de piso

O eixo do sistema pivotante encaixa na placa do piso, mantendo a porta no lugar. Para montar a porta, a fresagem deve ser feita primeiro na soleira, no local correto. Como a placa do piso entra com pinos de 8 mm, realizam-se quatro orifícios com 8 mm de profundidade, utilizando o tamanho e o tipo de broca certos (7,5 mm de diâmetro para madeira, 8 mm para alumínio).


Montar a placa em diferentes tipos de piso

Após adicionar cola aos orifícios e ao fundo da placa, posicione a peça com um martelo de borracha. A FritsJurgens oferece diferentes placas de piso – retangulares, redondas, Flush arredondadas, Flush retangulares, com fixação química ou pinos de 30 mm – a aplicar em diferentes soleiras (madeira e alumínio) e tipos de piso, num único piso ou entre dois pisos diferentes com uma junta de expansão.Leia mais sobre como montar a placa de piso em vários tipos de piso em nosso FAQ.

2. Montar a placa de teto

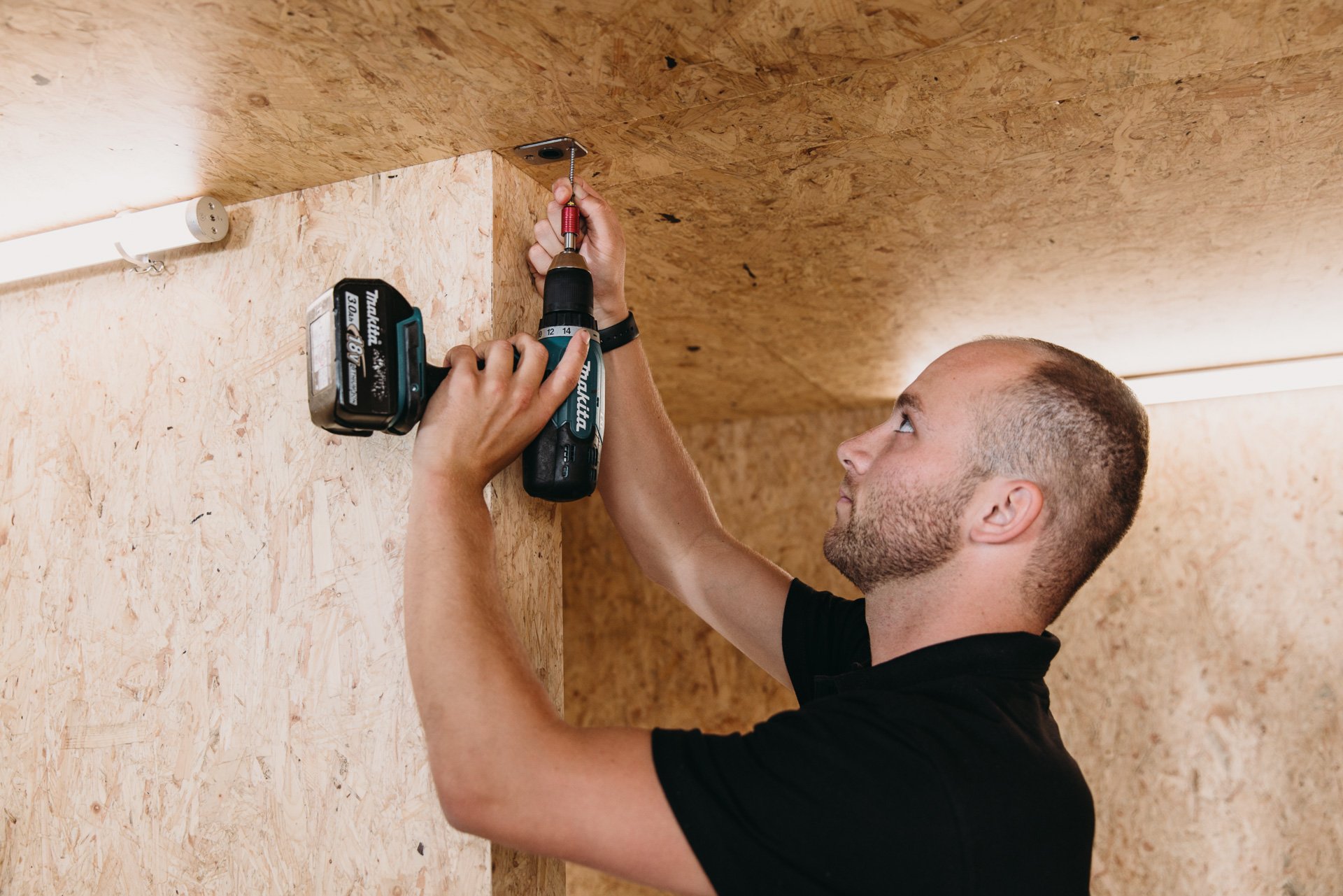

A placa do teto guia o eixo do pivot superior para dentro fixando a posição da porta. Após determinar a posição com um laser, é perfurado um orifício para o tubo na parte superior da placa de teto e os parafusos podem ser pré-perfurados.

À parte superior da placa é aplicada cola e a mesma é fixada no teto (podem-se também utilizar parafusos para reforço adicional).


3. Colocar a porta

A porta pode ser facilmente instalada levantando o eixo oval no System M+ ou System M para dentro do encaixe na placa de piso. No entanto, deve ser colocada na sua posição aberta, idealmente utilizando o Axle Wrench. Em seguida, a articulação superior é estendida rodando o Hexagon Guide no orifício inferior na parte superior da porta.


4. Ajustar a porta

Depois de instalar a porta, pode ajustar a sua colocação até ficar perfeitamente alinhada, utilizando os parafusos de ajuste na placa do piso FritsJurgens.

Os parafusos de ajuste do System M e M+ no lado inferior da porta permitem ajustar o movimento da porta tornando-o perfeitamente fluido.


O sistema M permite ajustar a velocidade de fecho. O sistema M+ permite ajustar uma gama mais ampla de funcionalidades, como Latch Control, 30° Speed Control e Damper Control.

FAQ sobre instalação de portas pivotantes

Como posso selecionar a dobradiça pivotante adequada?
A colocação do ponto pivotante e as funcionalidades pretendidas determinam qual o sistema pivotante mais adequado. Em poucos passos simples, o seu kit de articulação é montado e orçamentado através da nossa ferramenta de seleção.
Preciso de assistência técnica, quem posso contactar?
Para obter assistência técnica sobre os sistemas pivotantes FritsJurgens, não hesite em contactar-nos, por e-mail ou telefone. Nós e/ou os nossos parceiros locais teremos todo o gosto em ajudá-lo.
Onde posso encontrar recursos de instalação úteis e fáceis de consultar?
No nosso canal YouTube, pode ver todos os nossos guias de instalação, atualizações e mais recursos técnicos para facilitar a instalação. Para baixar documentação técnica, manuais de fresagem e outros recursos de instalação, visite a nossa página de downloads aqui.
Como é determinada a folga à volta da porta?
Com o nosso Gap Calculator e Lateral Force Calculator pode determinar as folgas à volta da porta e as forças laterais envolvidas na projetação de portas mais pesadas (até 500 kg).
Como repor o movimento das portas pivotantes?
Comece por apertar todos os parafusos de ajuste em direção ao ícone da tartaruga na parte inferior do Sistema M e do Sistema M+, até sentir uma ligeira resistência. Em seguida, desaperte ligeiramente os parafusos até que o movimento da porta seja ajustado. Para obter mais informações, veja este vídeo.
O que fazer quando o ponto pivotante está situado a mais de 230 mm do lado da porta?
Precisará de uma ferramenta chamada Hexagon Guide, que cria um duplo entalhe na parte superior da porta ajudando a chave Allen/sextavada a alcançar o veio e os parafusos de ajuste no pivot superior.
O que fazer quando o chão não tem um piso normal?
A FritsJurgens oferece várias opções para montar a placa de piso em situações onde são unidos 2 pisos, quando é aplicada uma soleira de alumínio ou madeira, ou se precisa usar pinos mais compridos ou uma fixação química. Para mais informações, visite o nosso canal YouTube.
Onde posso obter os sistemas pivotantes FritsJurgens?
Contacte-nos diretamente para que possamos indicar-lhe distribuidores ou revendedores de ferragens locais.
