Werden Sie zum Experten für Pivot Türen:detaillierte Montageanleitung von FritsJurgens

4 Mai 2022

In nur wenigen Jahren wurden Pivot Türen zu einer begehrten Option für Architekten, Türhersteller und Installateure, um Räume heller und lebendiger zu gestalten. Mit FritsJurgens-Beschlägen ausgestattete Pivot Türen sind eine einfache und flexible Lösung für die Kombination grenzenloser Pivot Türdesigns mit unglaublich einfacher Montage.

- Eine revolutionäre Lösung in Ihren Händen
- Flexibles Projektmanagement und Montage
- Montage einer Pivot Tür mit FritsJurgens im Innern
- Bodenplatte einbauen
- Deckenplatte einbauen
- Tür einbauen
- Feineinstellung der Tür
- Montage von Pivot Türen - FAQ


Die jüngste Verbreitung von Pivot Türen beruht auf ihren ästhetischen und praktischen Vorzügen. Doch es war die Innovation des Drehbeschlags, der den Einbau dieser Türen vereinfachte. Diese Faktoren tragen dazu bei, dass Pivot Türen weltweit häufiger verwendet werden.

Da die FritsJurgens Beschläge in die Tür integriert sind, ist das Projekt flexibler und es ergeben sich Kosteneinsparungen, da die Türen in letzter Minute und innerhalb von Stunden oder Minuten montiert werden können.

Door design by Ian Moore Architects, Photography by Rory Gardiner
Manufacture by Laska Metaal, Door design by Herman Peters, Photography by Jurrit van der Waal
Manufacture by Cumberland Building, Door design by Porebski Architects, Photography by Peter Bennetts
Door design by Taouk Architects, Photography by Veeral Pate
Drag over the photos for more

Eine revolutionäre Lösung in Ihren Händen

Mit dem Einbau eines robusten Schließers in Ihre Pivot Tür verfügen Sie über ein Designelement, das in vielen kleinen und großen Projekten zum Einsatz kommen kann und eine reibungslose, kontrollierte Bewegung als zusätzliche Dimension des Gesamtdesigns bietet.


Die gestalterischen Möglichkeiten, die Pivot Türen bieten, sind ein wichtiger Grund für ihre Beliebtheit. Genauso wichtig ist aber auch die Freiheit und Flexibilität, die diese Türen bei der Durchführung ihrer Projekte bieten.

Dies kommt den Herstellern und Monteuren entgegen, die die Pivot Türen in vollständig entwerfen und fertigen, Beschläge montieren und sie in letzter Minute vor Ort einbauen lassen können.

Flexibles Projektmanagement und Montage

Die Abwicklung von Pivot Türprojekten mit bereits vorhandenen Technologien war keine leichte Aufgabe. Für den Einbau einer Pivot Tür waren Koordinierung, Planung, Ressourcen und komplexe Installationen erforderlich, und die Handwerksbetriebe mussten sich in den einzelnen Projektphasen aufeinander abstimmen.

Das führte dazu, dass Pivot Türen nicht in Betracht gezogen wurden, weil man sich nicht mit der Problematik des Einbau traditioneller Bodentürschließer befassen wollte. Wegen fehlerhafter Montage und Beschädigungen galten Pivot Türen als problematisch in Planung und Montage. Das ist nun vorbei.


Mit einer einfachen Idee beseitigten wir ein Hindernis für alle Beteiligten und entwickelten einen zeit- und kosteneffizienten, modernen Ansatz für den Einbau von Pivot Türen: den Einbau der Beschläge in die Tür. Dadurch entfällt die Notwendigkeit der Koordinierung zwischen den Konstruktionsphasen und man kann flexibel entscheiden, wo, wann und wie eine Pivot Tür in einem Neubau oder bei einem Umbau eingebaut werden soll.


Montage einer Pivot Tür mit FritsJurgens im Innern

Präsentiert von Robin Vos - FritsJurgens Produktdesign-Ingenieur

Zur Erleichterung der Montage zeigen wir ein neues Youtube-Anleitungsvideo von unserem Produktingenieur Robin Vos.

Robin erklärt in detaillierten Videos die Montage und geht auf alle Teile der System M-Produktfamilie, die nötigen Werkzeuge und die Feineinstellung ein.

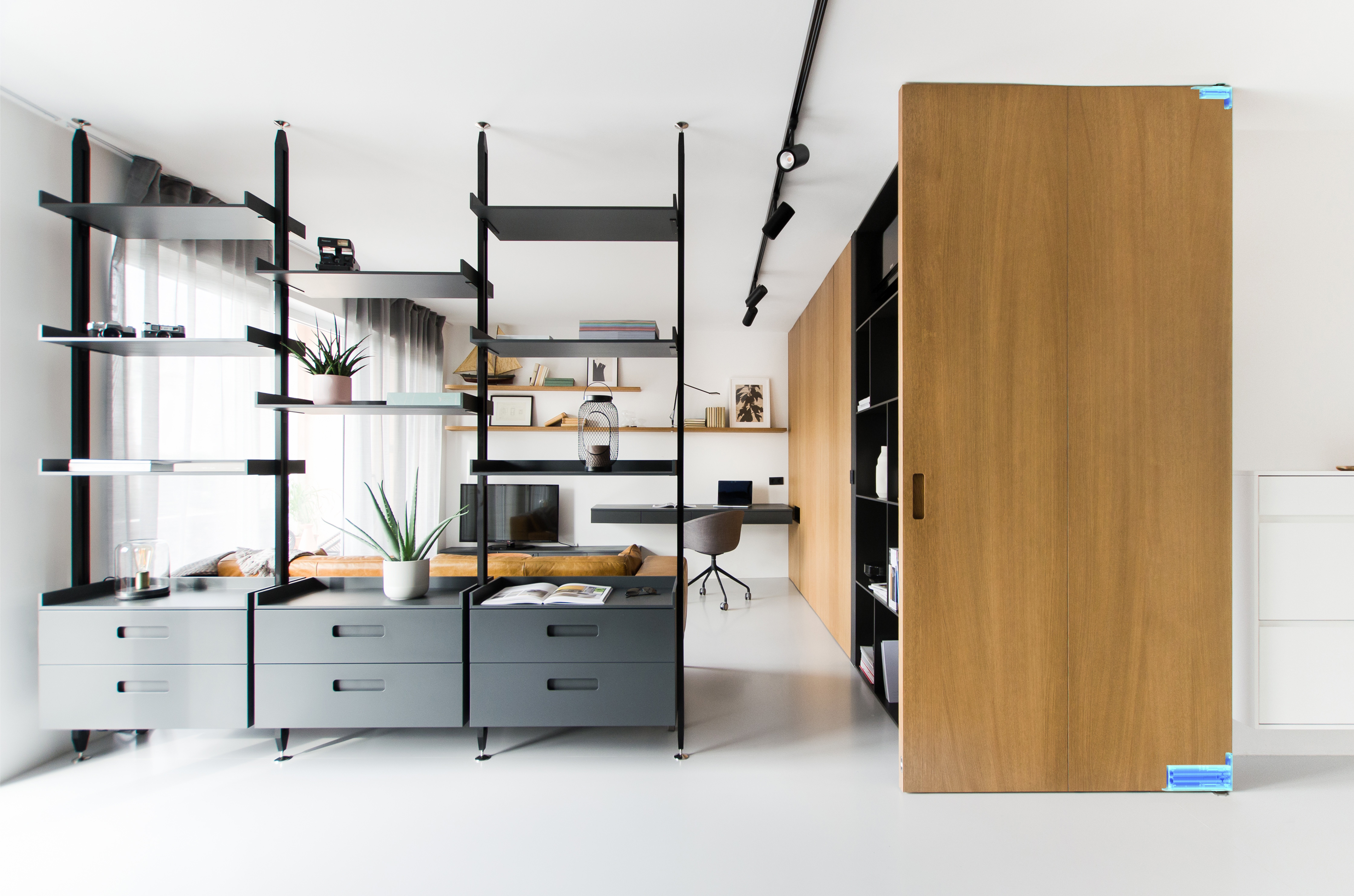

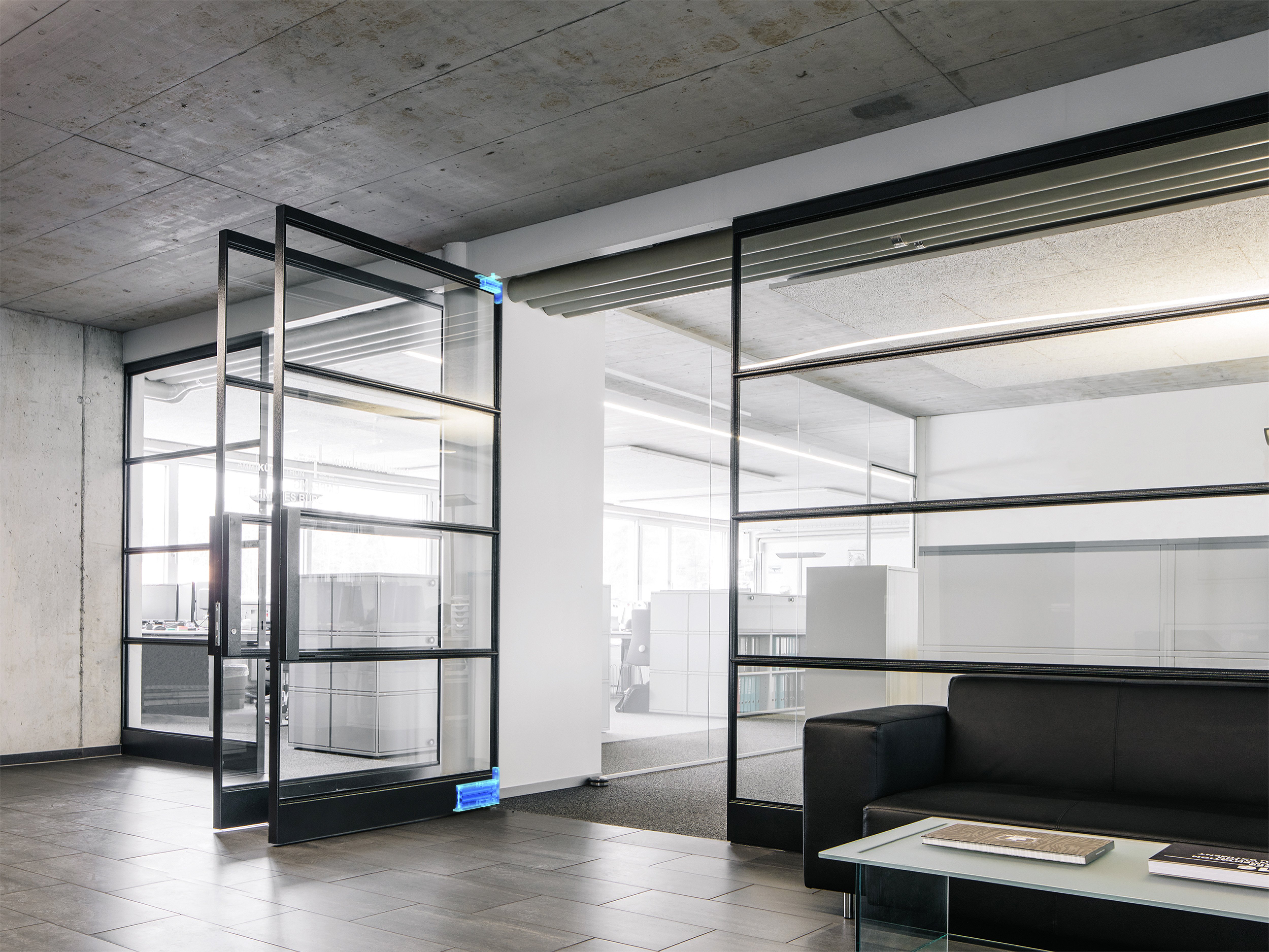

Sobald das passende Pivot-System ausgewählt und der obere Pivot und das Pivot-System in die Ober- und Unterseite der Tür integriert wurden, kann die Tür eingebaut werden.

Der Ablauf variiert je nach den verwendeten Beschlägen von Fritz Jürgens, umfasst aber grundsätzlich vier einfache Schritte.

Abonnieren Sie unseren YouTube-Kanal mit Anleitungen, Produkt-Updates und Tipps von Robin.

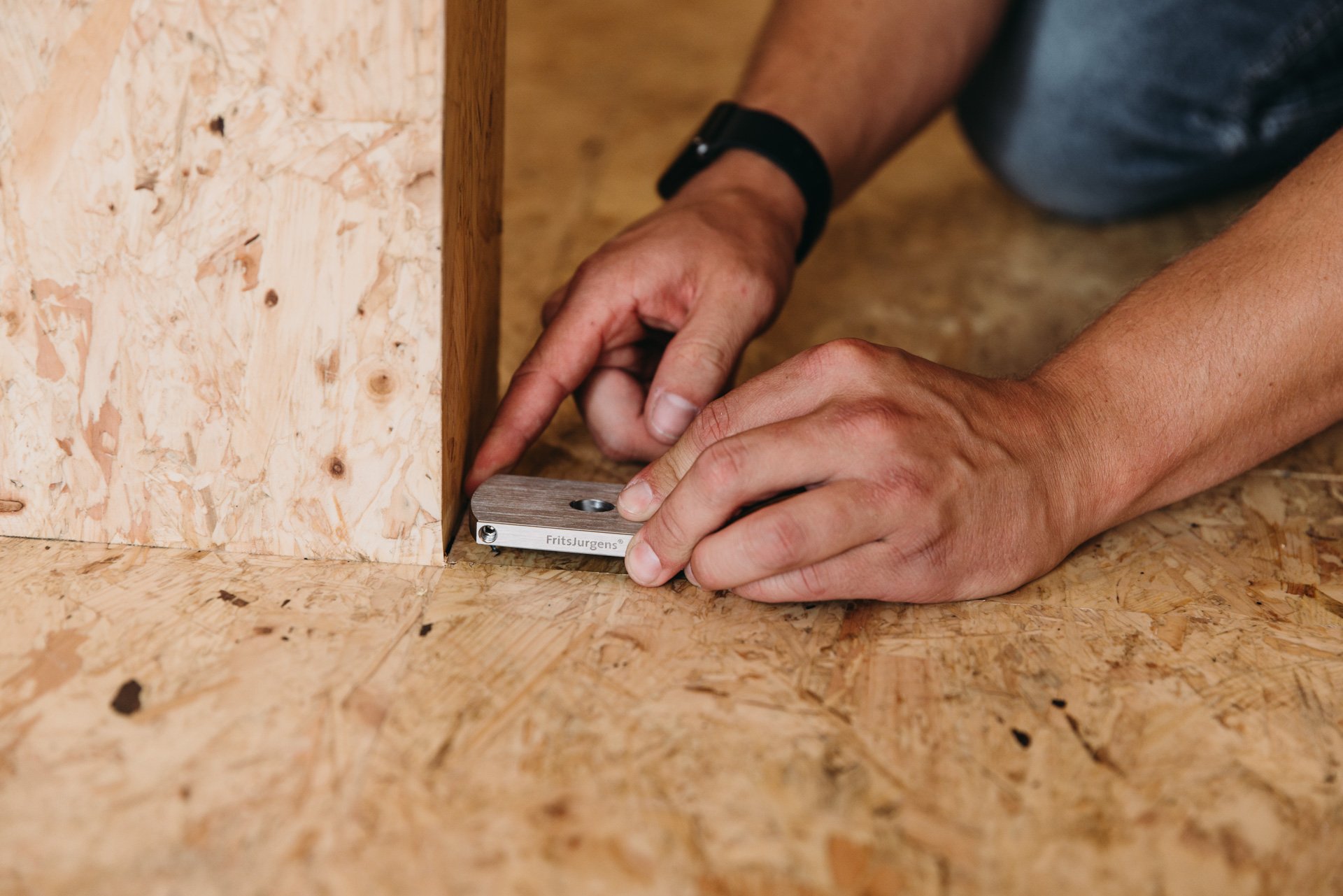

1. Bodenplatte einbauen

Die Achse des Pivot-Systems passt in die Bodenplatte und fixiert die Tür. Für die Montage muss die Schwelle an der richtigen Stelle ausgefräst werden. Da die Bodenplatte mit 8-mm-Stiften in den Boden eingelassen wird, müssen vier Bohrungen mit der richtigen Größe und dem richtigen Bohrertyp (7,5 mm Durchmesser für Holz, 8 mm für Aluminium) 8 mm tief gebohrt werden.


Montage der Bodenplatte auf verschiedenen Böden

Sobald der Leim auf die Löcher und die Unterseite der Bodenplatte aufgebracht wurde, kann das Teil mit Hilfe eines Gummihammers positioniert werden. FritsJurgens bietet verschiedene Bodenplatten an - quadratisch, rund, Flush abgerundet, Flush quadratisch, mit chemischer Verankerung oder 30-mm-Stiften -, die auf unterschiedlichen Schwellen (Holz und Aluminium) und auf verschiedenen Bodentypen angebracht werden können - sowohl in einem Fußboden als auch zwischen zwei verschiedenen Fußböden mit Dehnungsfuge. Lesen Sie mehr über die Montage der Bodenplatte auf verschiedenen Bodentypen in unserem FAQ.

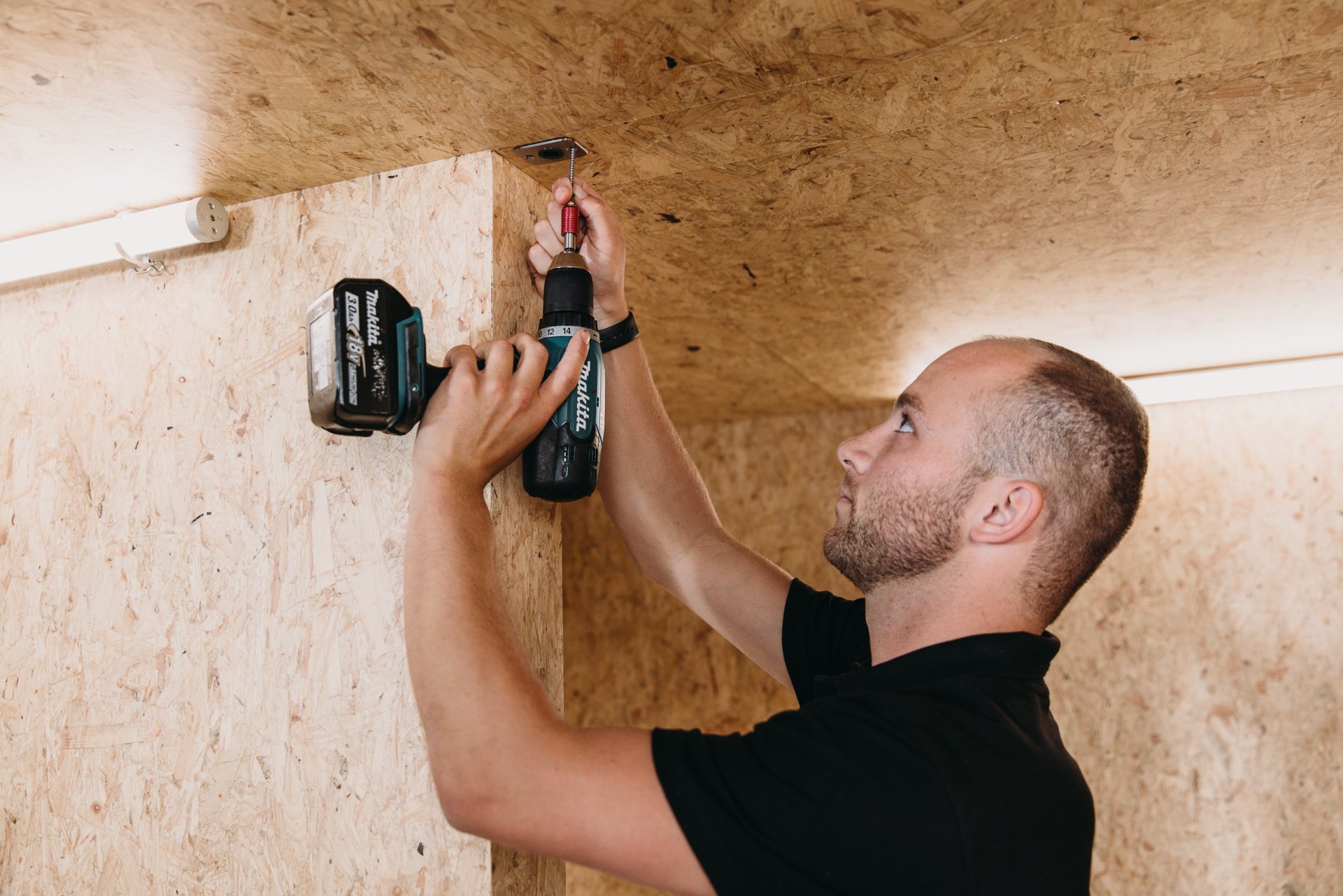

2. Deckenplatte einbauen

Die Deckenplatte führt die Spindel des oberen Pivots in die Decke und sichert die Position der Tür. Nach der Positionsbestimmung mit Punktlaser wird oben auf der Deckenplatte ein Loch für das Rohr gebohrt und die Schrauben können vorgebohrt werden.

Dann wird der obere Teil der Platte mit Kleber bestrichen und an der Decke befestigt (zusätzliche Verstärkung mit Schrauben).


3. Tür einbauen

Die Tür kann durch Anheben der ovalen Spindel auf System M+ oder System M in die Aussparung der Bodenplatte montiert werden. Sie muss jedoch in geöffneter Position platziert werden, am besten mit dem Axle Wrench. Dann wird der obere Pivot durch Drehen des Hexagon Guide im unteren Loch an der Oberseite der Tür ausgezogen.

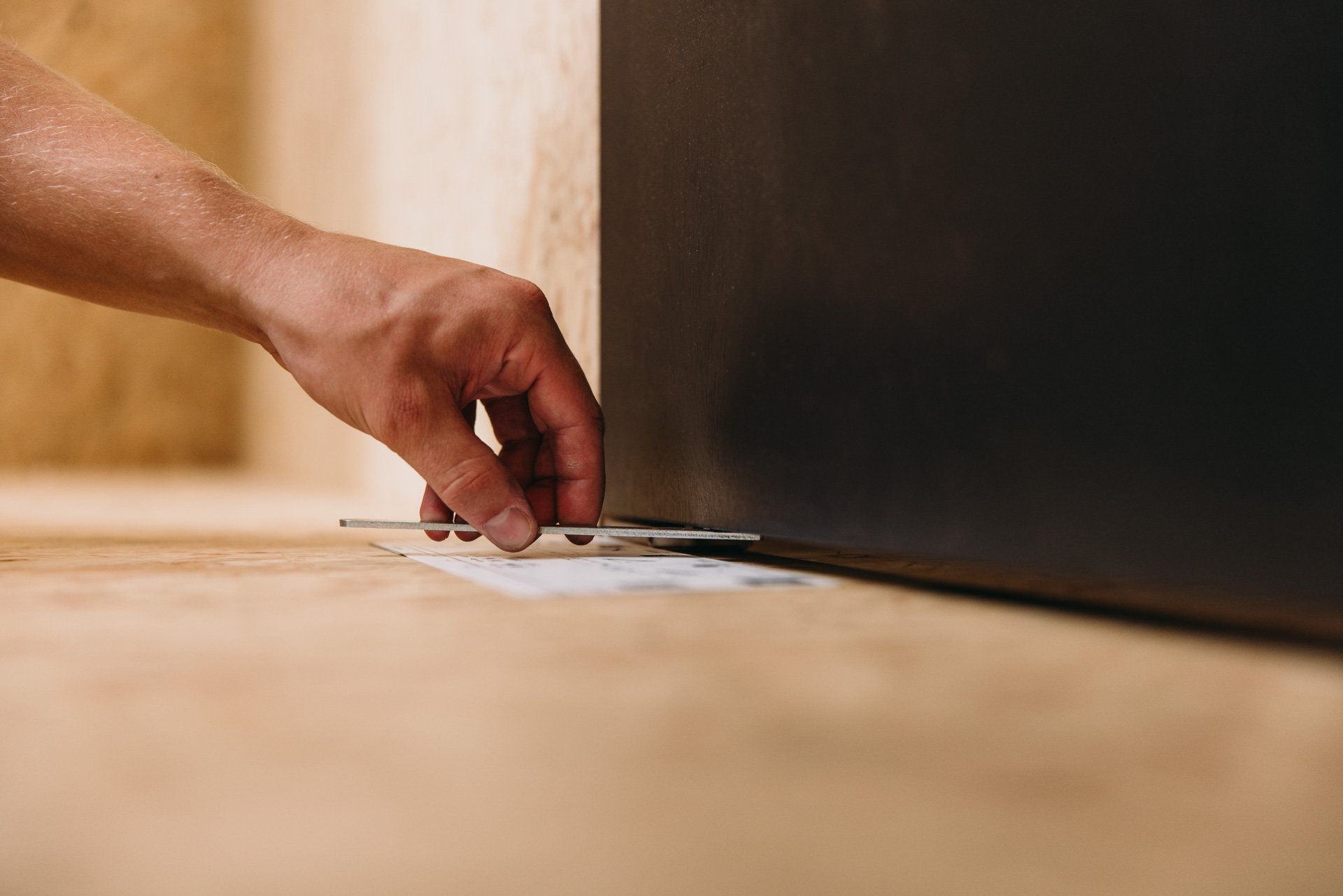

4. Feineinstellung der Tür

Nach dem Einbau der Pivot Tür kann diese mithilfe der Justierschrauben an der FritsJurgens Bodenplatte perfekt an die Umgebung angepasst werden.

Die Justierschrauben von System M und M+ befinden sich an der Unterseite der Tür und ermöglichen die Justierung der Türbewegung für eine perfekt fließende Bewegung.


Mit System M lässt sich die Schließgeschwindigkeit der Tür einstellen. System M+ bietet zahlereiche weitere Einstellmöglichkeiten, z. B. Latch Control, 30° Speed Control und Damper Control.

Montage von Pivot Türen - FAQ

Wie wähle ich das richtige Pivot Scharnier?
Die Position des Drehpunkts und die gewünschten Funktionen entscheiden über das für Ihr Projekt am besten geeignete Pivot-System. Ihr Pivot-Kit lässt sich wird mithilfe unseres Selektor-Tools schnell und einfach zusammenstellen.
Wo finde ich technische Unterstützung?
Für technische Unterstützung zu FritsJurgens Pivot-Systemen kontaktieren Sie uns per Chat, E-Mail oder telefonisch. Wir und/oder unsere Partner vor Ort helfen Ihnen gerne weiter.
Wo finde ich hilfreiche und benutzerfreundliche Installationshilfen?
Unser YouTube-Kanal bietet sämtliche Montageanleitungen, Produktaktualisierungen und weitere technische Ressourcen für eine einfache Montage. Für den Download technischer Dokumentationen, Fräsanleitungen und anderer Installationsressourcen gehen Sie hier auf unsere Download-Seite.
Wie werden die Abmessungen rund um die Tür bestimmt?
Mit Gap Calculator und Lateral Force Calculator lassen sich die Abmessungen rund um Ihre Tür und die Seitenkräfte bestimmen, die bei schweren Türen (bis zu 500 kg) auftreten.
Wie kann man die Bewegung der Pivot Türen zurücksetzen?
Drehen Sie die Justierschrauben in Richtung des Schildkrötensymbols auf der Unterseite von System M und M+, bis Sie einen leichten Widerstand spüren. Lockern Sie die Schrauben etwas, bis die Türbewegung Ihren Wünschen entsprechend eingestellt ist. Für weitere Informationen siehe dieses Video.
Was ist zu tun, wenn mein Drehpunkt weiter als 230 mm von der Türseite entfernt ist?
In diesem Fall benötigen Sie das „Hexagon Guide“ Werkzeug. Damit können Sie eine dauerhafte Aussparung in der Oberseite der Tür schaffen, durch die der Inbusschlüssel die Spindel und die Justierschrauben im oberen Drehpunkt erreicht.
Was ist bei einem unregelmäßigen Fußboden zu tun?
FritsJurgens bietet mehrere Möglichkeiten zur Montage der Bodenplatte auf 2 aneinanderstoßenden Böden, bei Aluminium- oder Holzschwellen oder bei Verwendung von längeren Zapfen oder einem chemischen Anker. Für weitere Informationen besuchen Sie unseren YouTube-Kanal.
Wo kann ich FritsJurgens Beschläge kaufen?
Nehmen Sie direkt mit uns Kontakt auf. Wir stellen den Kontakt zu einem lokalen Vertriebspartner oder Händler her.
