System M

System M is een zelfsluitend taatsscharnier en biedt instelbare sluitingsdemping en hydraulische openingsdemping.


System M in 1 minuut

Instelbaarheid voor iedere taatsdeur

Gecontroleerde deurbeweging

Dankzij Damper Control heeft System M instelbare sluitingsdemping en hydraulische openingsdemping om een vloeiende deurbeweging te garanderen.

317.1-Champagne-colored-steel-pivot-door-by-Pols-Metaal-with-FritsJurgens-System-M-pivot-hinge.jpg

Zelfsluitend en vastzetstanden

System M is zelfsluitend en heeft vastzetstanden op iedere hoek van 90°. Zo bepaal jij de ruimtelijke impact van de deur.


Enkel- en dubbelwerkende deuren

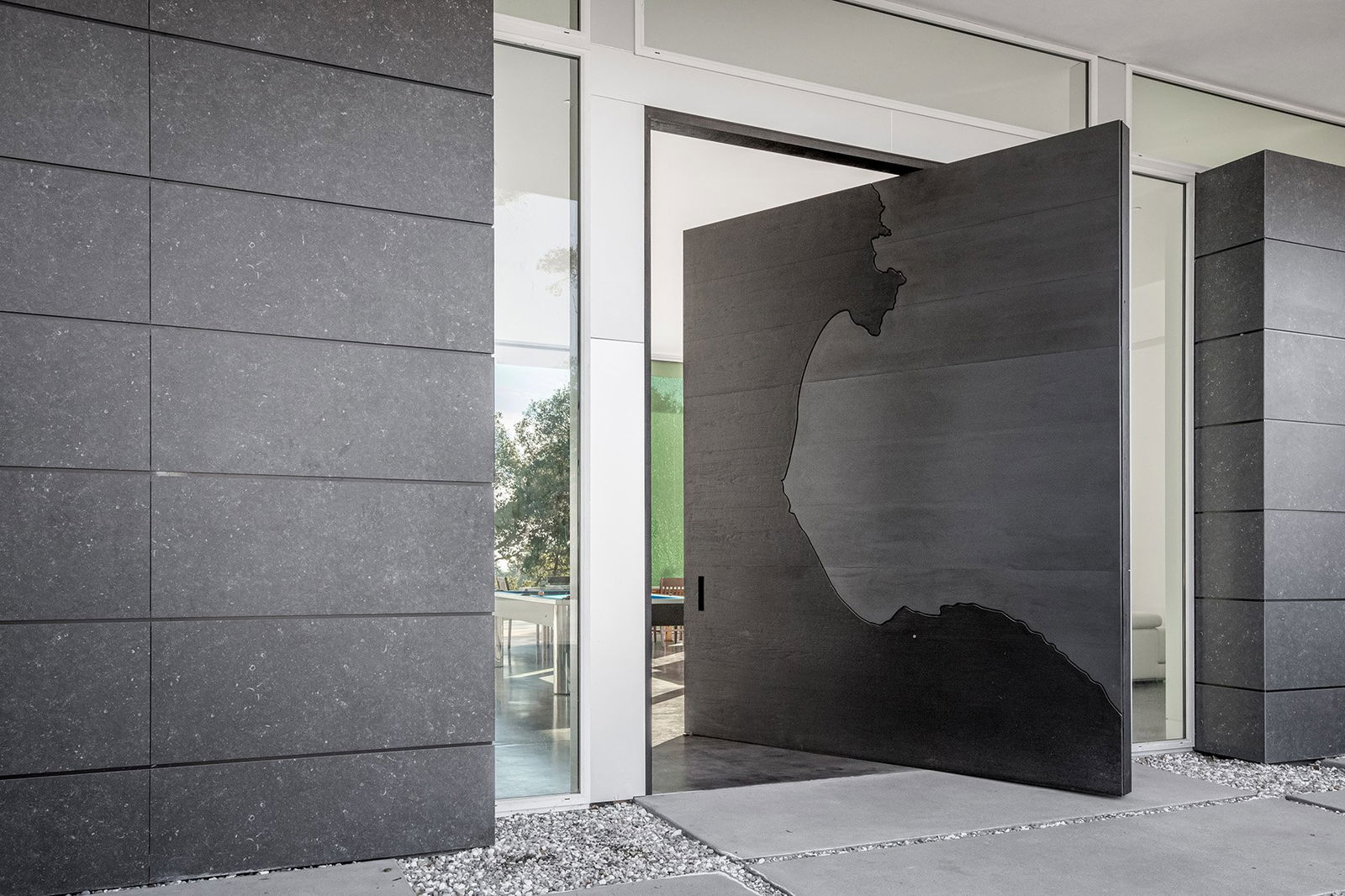

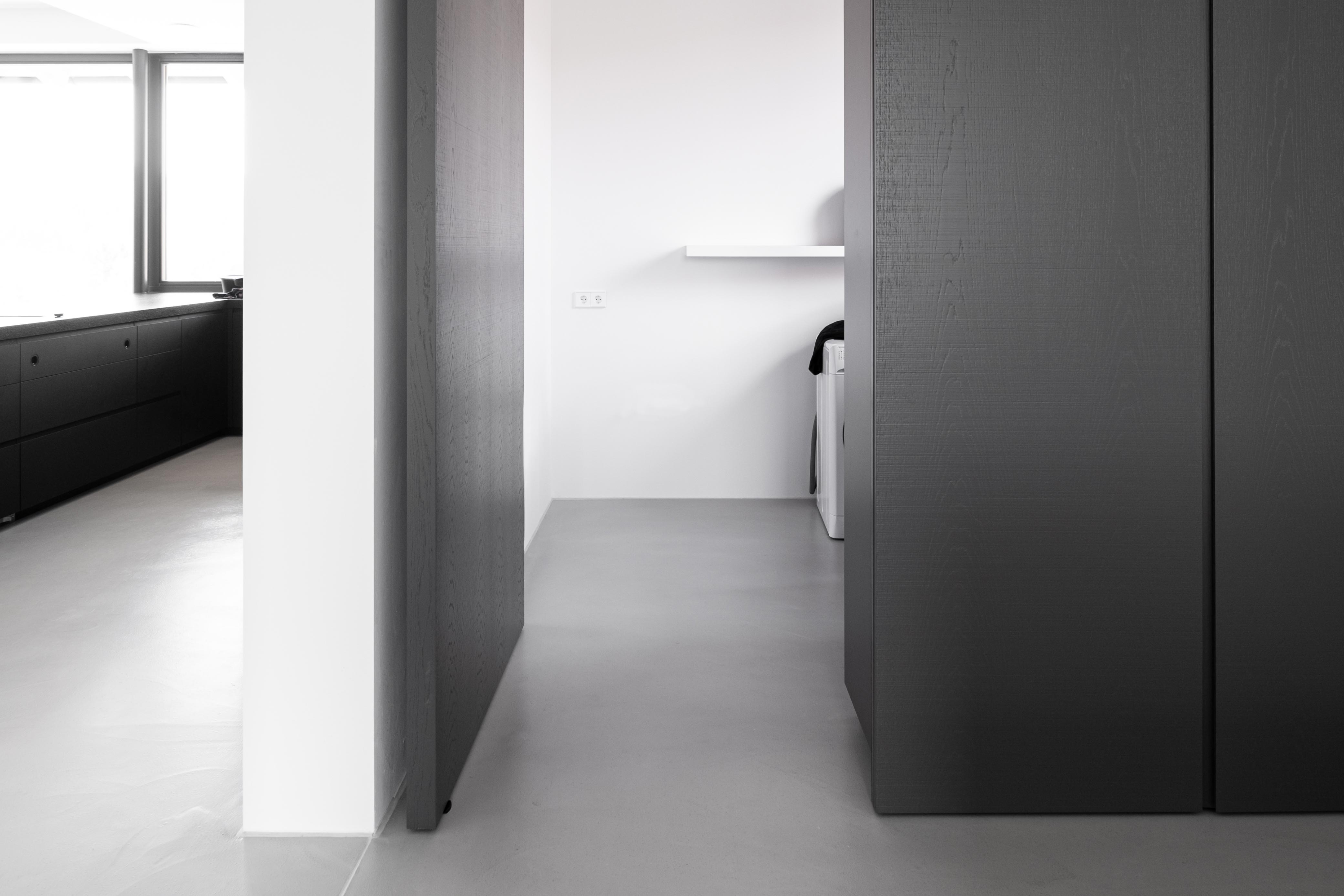

System M is geschikt voor bijna ieder type taatsdeur. Enkel- en dubbelwerkend, interieur en exterieur, met en zonder kozijnen.

Bekijk System M

Drag over the photos for more

System M voor alle taatsdeuren

Deze bovenspeun is een echte allrounder. Dankzij de mogelijkheid om het systeem op 70 mm van de kant van de deur te plaatsen wordt loze ruimte verkleind terwijl de prachtige, kenmerkende taatsdeurbeweging behouden blijft. Deze bovenspeun kan tussen 70 mm en het midden van de deur op elke willekeurige positie geplaatst worden en is geschikt voor alle taatssystemen van FritsJurgens.

Draaipunt: Flexibel vanaf 70 mm
Bovenspeun: 70mm, Reversed en Cable Grommet


System M voor maximale doorloop

Dankzij het vaste draaipunt op 40 mm maakt deze bovenspeun het meeste van iedere ruimte. De bovenspeun zit zo dicht mogelijk op de zijkant van de deur waardoor alle ruimte wordt benut en een zo groot mogelijke doorloop ontstaat. In geopende positie is de taatsdeur daardoor minimaal aanwezig. Dit is ideaal voor situaties waarin een standaard deurbreedte gehandhaafd moet worden.

Draaipunt: vast op 40 mm
Bovenspeun: 40 mm
Afwerkingen: Roestvast staal en Zwart


Componenten

Een taatsdeur heeft diverse componenten nodig – het taatssysteem, een vloerplaat, een plafondplaat en een bovenspeun.

Click a component
close

Plafondplaten

De plafondplaat wordt op het plafond bevestigd waar de pen van de bovenspeun naadloos in het gat van de plafondplaat past. De plafondplaat is beschikbaar in twee afwerkingen: geborsteld roestvrij staal en zwart.

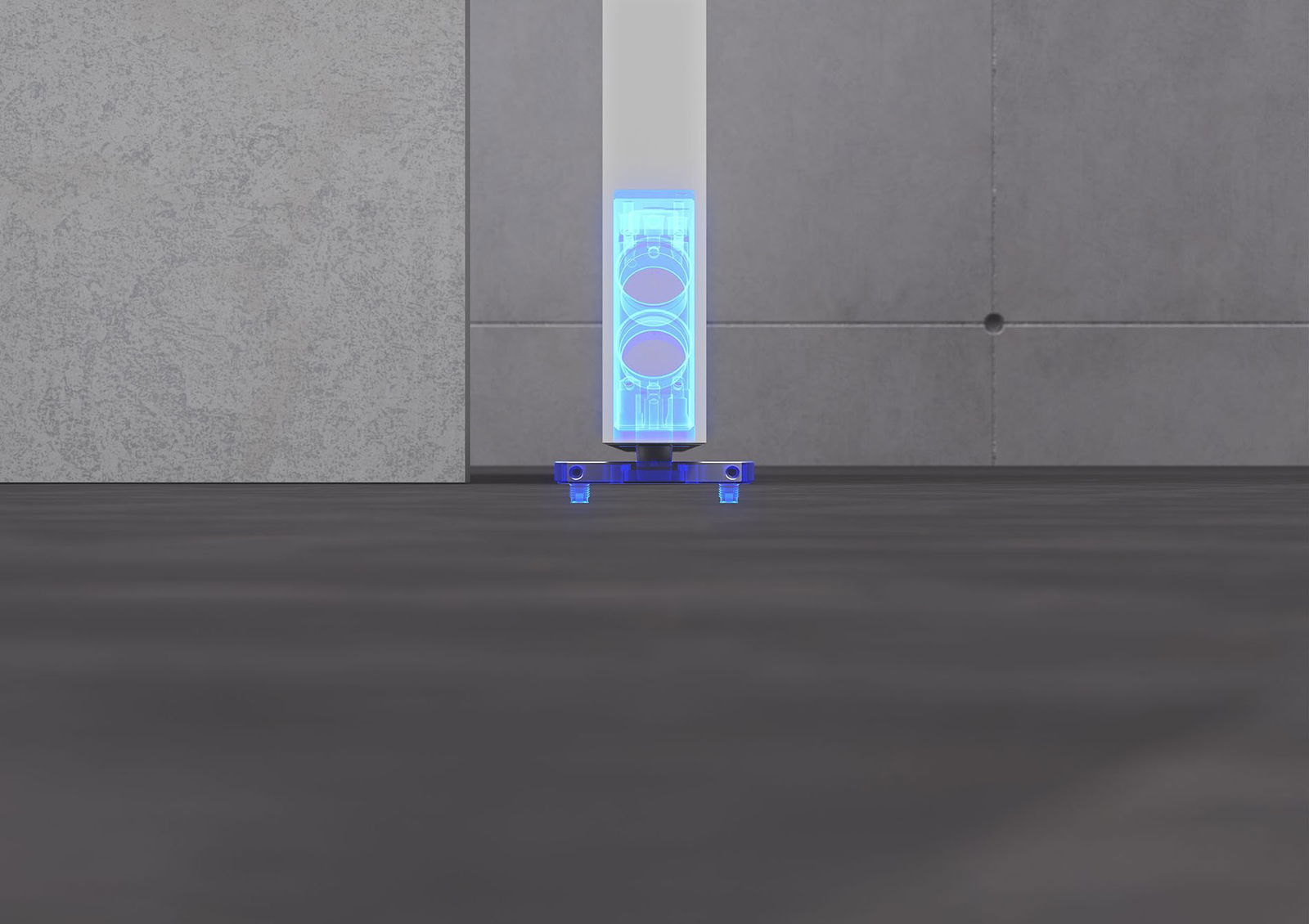

Onderspeun

De onderspeun is het taatsmechanisme en aandrijving van de taatsdeur en wordt in de onderzijde van de deur gemonteerd. Hierdoor is het taatsmechanisme vrijwel onzichtbaar. FritsJurgens onderspeunen hebben een draagcapaciteit voor taatsdeuren tot 500 Kg

Afhankelijk van het type onderspeun biedt deze diverse functies, zoals: vasthoudposities, zelfsluitend, damper control, latch control, 30° speed control, vrij draaiend.

De plaatsing van de onderste scharnieren bepaalt de ruimtelijke impact die de taatsdeur zal hebben op zijn omgeving. Naast een meer reguliere zijplaatsing om taatsdeuren te creëren, zijn FritsJurgens onderspeunen ook geschikt voor 360 graden draaibare panelen of wanden.

Bovenspeun

De bovenspeun wordt in de bovenkant van de deur gemonteerd. Er wordt gebruik gemaakt van een zogenaamde pinhole-verbinding, waarbij de pen is bevestigd aan de bovenspeun en bij het plaatsen van de deur in het gat in de plafondplaat gaat.

FritsJurgens biedt twee soorten bovenspeunen: Bovenspeun Regular en Bovenspeun Cable Grommet. De bovenspeun Cable Grommet met kabeldoorvoer is ontworpen om eenvoudige bedrading door de deur mogelijk te maken voor verlichting of elektronische beveiliging.

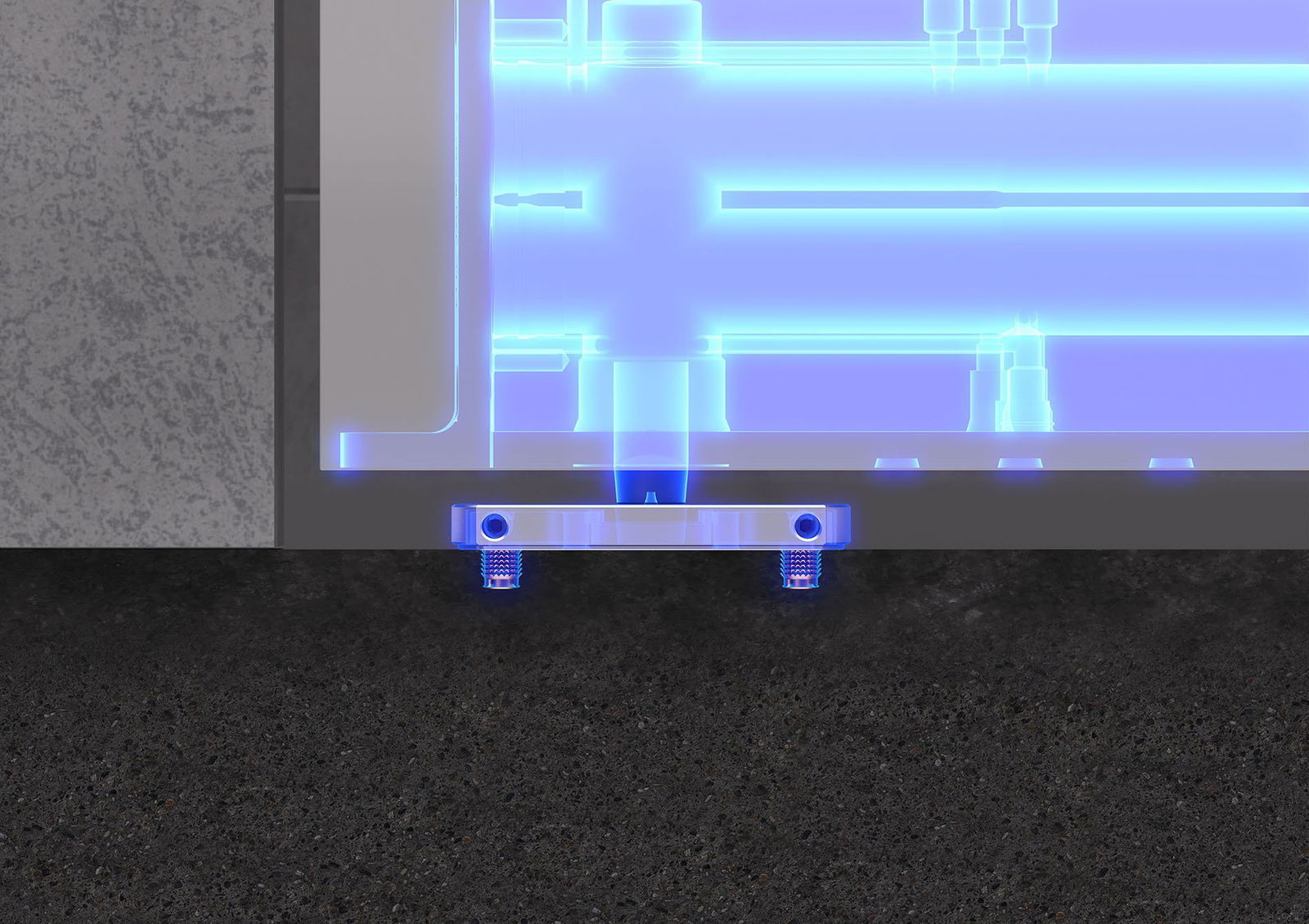

Vloerplaten

Elke FritsJurgens vloerplaat wordt 8 mm in de vloer gemonteerd. Dit is voldoende voor bijna elk vloertype en maakt het mogelijk om de scharnieren van FritsJurgens te combineren met vloerverwarming. Bij de vierkante vloerplaatontwerpen worden twee langere, inkortbare vloerplaatpennen van 30 mm meegeleverd.

Bij System M zijn verschillende vloerplaten verkrijgbaar. De standaard vloerplaat is verkrijgbaar in vier uitvoeringen: geborsteld RVS (Serie 420) en PVD-zwart in een ronde en een rechthoekige uitvoering. Ook verkrijgbaar is vloerplaat Flush die kan worden geïntegreerd in dorpels en in binnenvloeren. De vloerplaten van

Wat is het juiste type voor jou?


System M heeft 4 verschillende types, allemaal specifiek ontworpen voor het gewicht en de afmetingen van jouw taatsdeur. Ontdek welk type je moet bestellen voor jouw taatsdeur.

System M Class AA, System M Class A, System M Class B, System M Class C

Gemakkelijke installatie


Alle taatsscharnieren van FritsJurgens kunnen gemakkelijk en snel gefreesd en geïnstalleerd worden. Op locatie kost het installeren slechts ongeveer 30 minuten.

In zowel nieuwe als bestaande situaties wordt de installatie in vier stappen uitgevoerd: bevestigen van de vloerplaat, bevestigen van de plafondplaat, installeren van de deur, finetunen van de deur.

Specificaties

Eigenschappen
Afmetingen 294,8 x 32 x 99,6 mm
Gewicht 2,6 KG

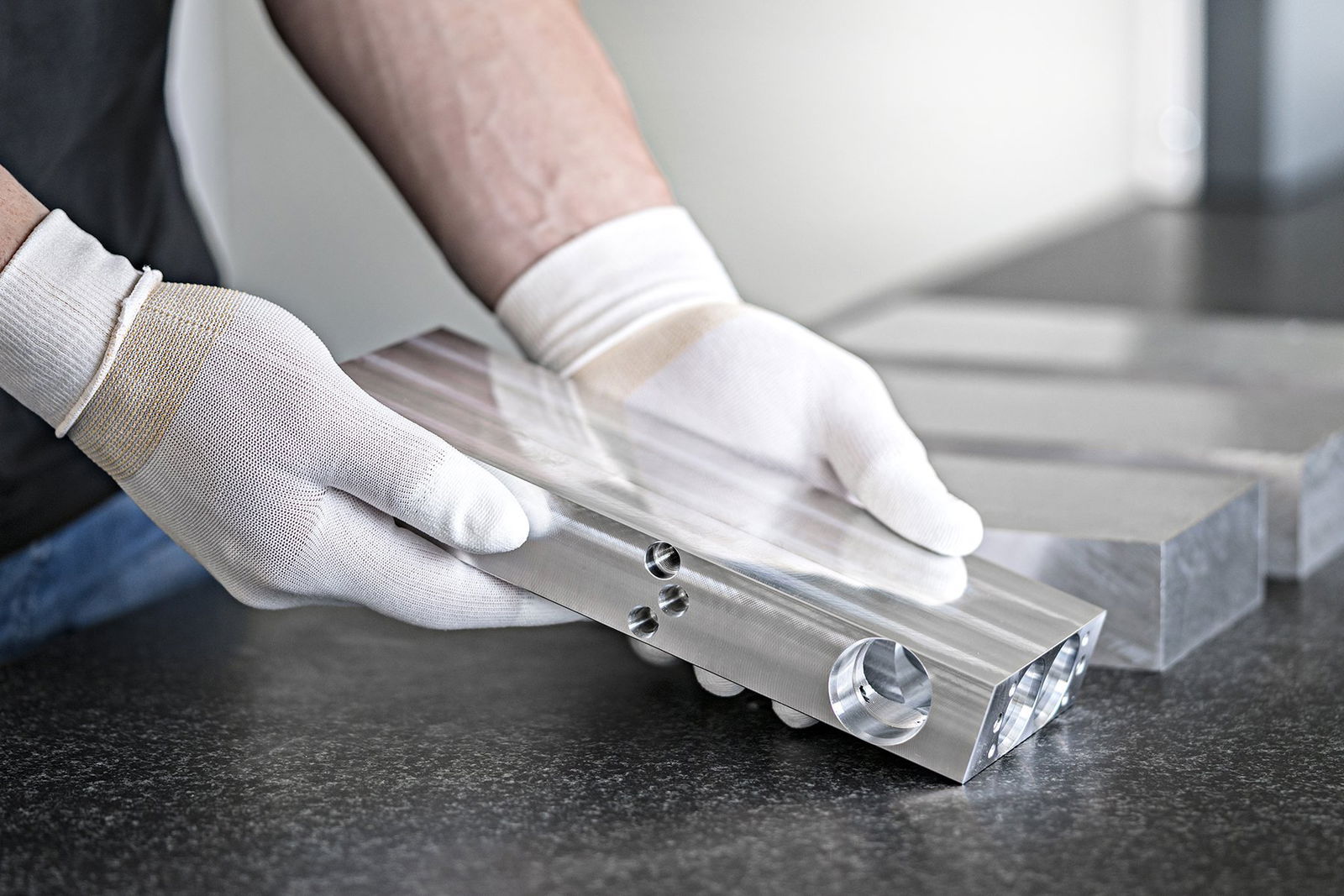

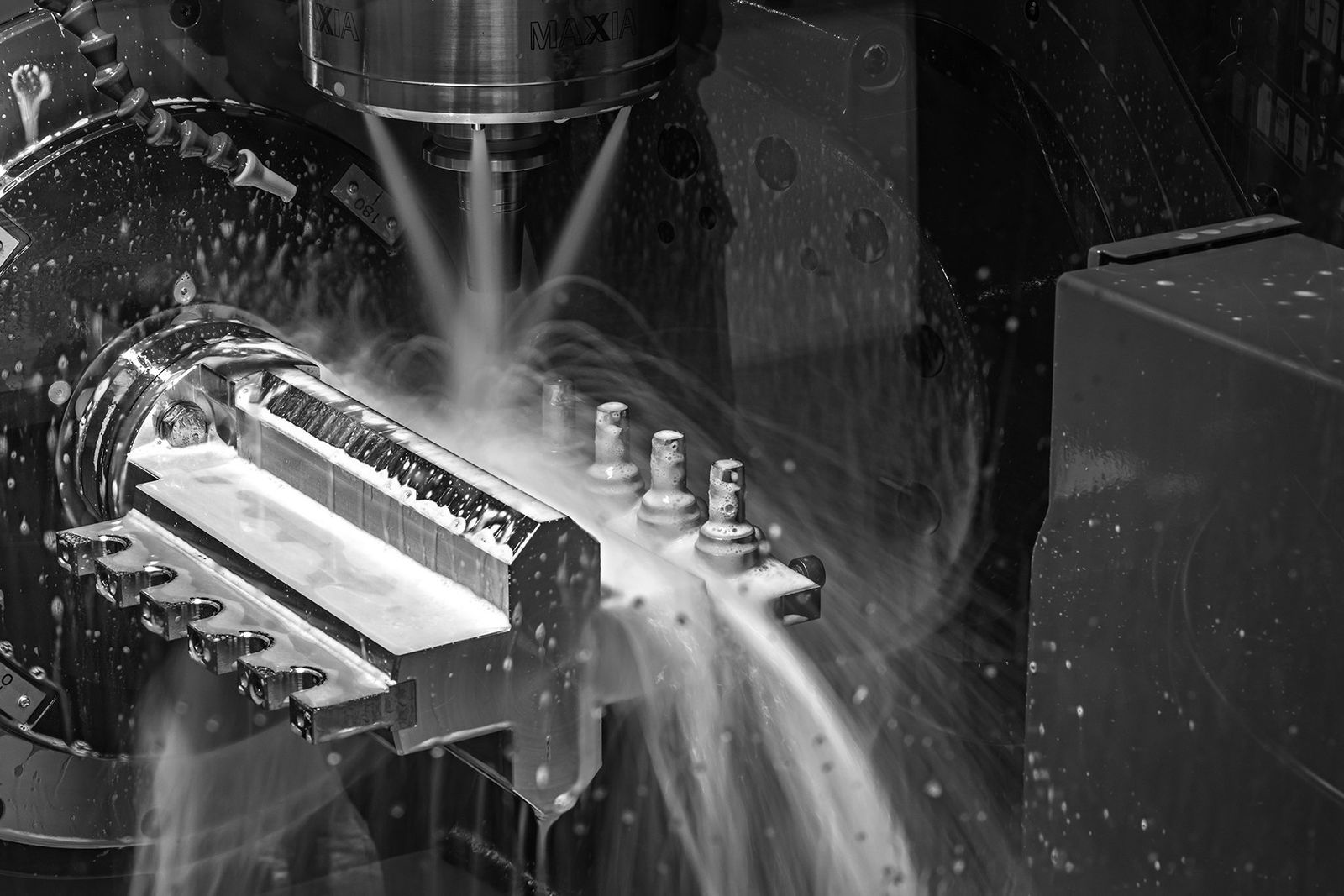

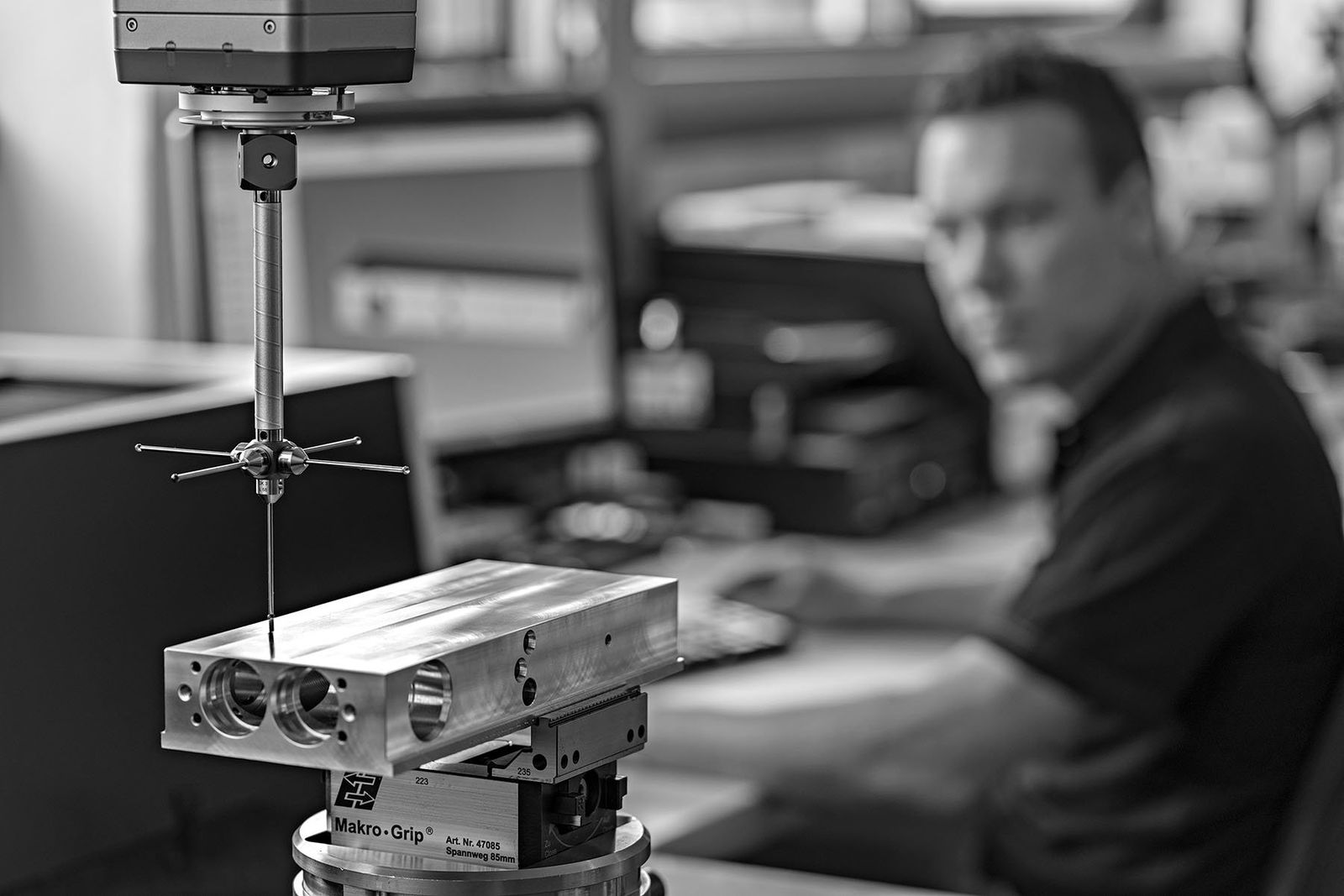

Materiaal Stainless Steel | Anodized aluminum
Corrosieweerstand EN 1670 - class 5 (norm: 0-5)
Modellen 4 types, weight class AA - C
Deur specificaties
Werking deur Enkel- en dubbelwerkend
Gewichtscapaciteit 20 - 210 kg
Min. deurdikte 40 mm
Deurbreedte 400 - 4400 mm
Ruimte bovenkant 4-10 mm
Ruimte onderkant 11 mm
Vastzetstanden 90° , -90° en 0°
Garantie 2 jaar
Functionaliteiten
Free Swing
Damper Control
30° Speed Control
Latch Control

Downloads

2D tekening M42+
DWG Bestand, 1.01 MB
2D tekening System M
DWG Bestand, 1.04 MB
3D drawing - 70 mm (STEP)
STEP Bestand, 1.73 MB
3D tekening - 40 mm (STEP)
STEP Bestand, 1.83 MB
Bestektekst
RTF Bestand, 2.33 KB
Montage & Infreeshandleiding
PDF Bestand, 3.78 MB
Technisch blad System M/M+ met TP-40 en TP-70
PDF Bestand, 803.62 KB

Veel gestelde vragen

Wat is het verschil tussen System M en System M+?
System M+ heeft twee extra opties voor het aanpassen van de beweging – 30° Speed Control en Latch Control – om de beweging van de deur nauwkeurig af te stellen. System M en System M+ zijn beide uitgerust met Damper Control. Naast het verschil in bewegingsverstelbaarheid is System M+ geschikt voor deuren tussen 80 en 500 kg, System M voor deuren tussen 20 en 209 kg.
Hoe kies ik het juiste type?
Om het juiste type System M voor jouw taatsdeur te selecteren gebruikt je de FritsJurgens Selector.
Hoe weet ik of System M de juiste keuze is voor mijn taatsdeur?
Om erachter te komen of System M de juiste keuze is voor jouw deurdesign, gebruik je de FritsJurgens Selector.
