Flexibiliteit rondom
360° rotatie
System 3 biedt volledige rotatie, met behoud van functies zoals zelfsluitendheid en vastzetstanden.
Zelfsluitend en vastzetstanden
Vanuit elke hoek van 45° draait System 3 automatisch naar vastzetstanden op 0°, 90°, 180° of 270°.
Taatsende wanden
360° rotatie gecombineerd met vastzetstanden en zelfsluitendheid zijn ideale eigenschappen voor taatsende wanden.
Componenten
Een taatsdeur heeft diverse componenten nodig – het taatssysteem, een vloerplaat, een plafondplaat en een bovenspeun.
.png)

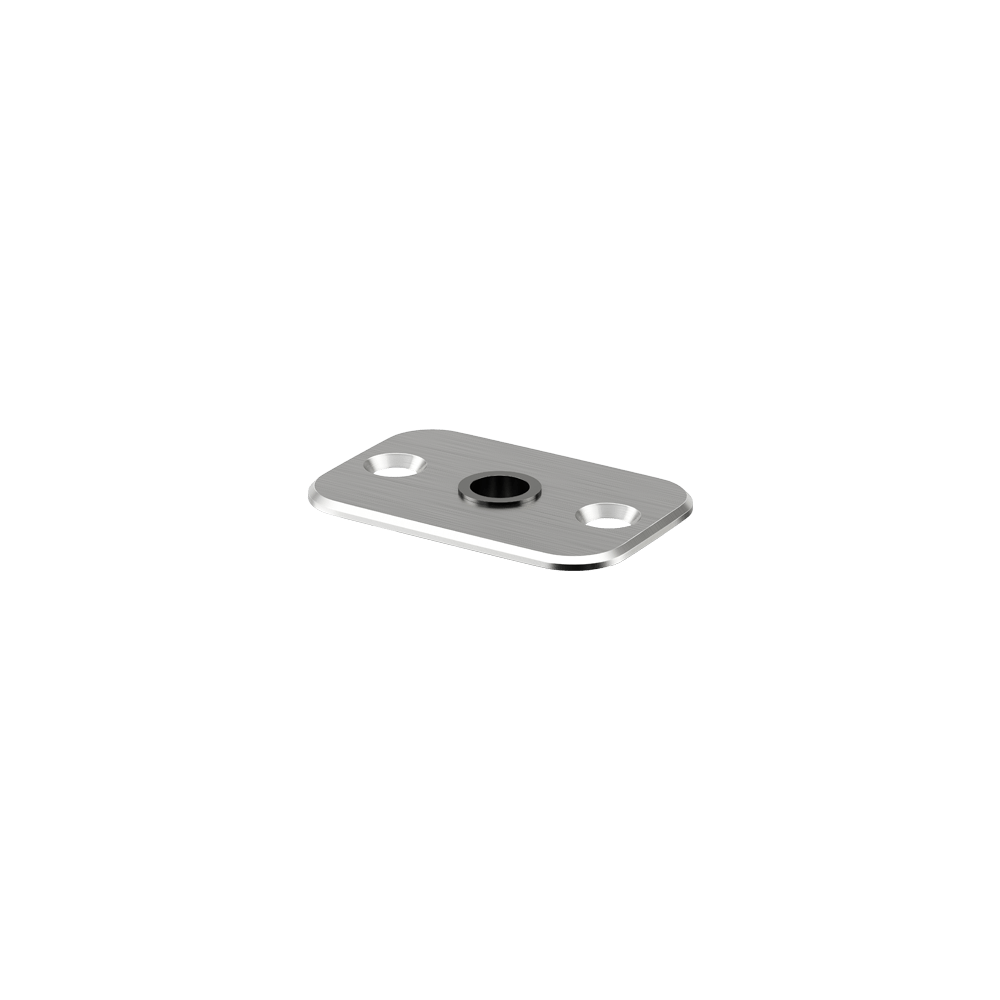

Plafondplaten
De plafondplaat wordt op het plafond bevestigd waar de pen van de bovenspeun naadloos in het gat van de plafondplaat past. De plafondplaat is beschikbaar in twee afwerkingen: geborsteld roestvrij staal en zwart.

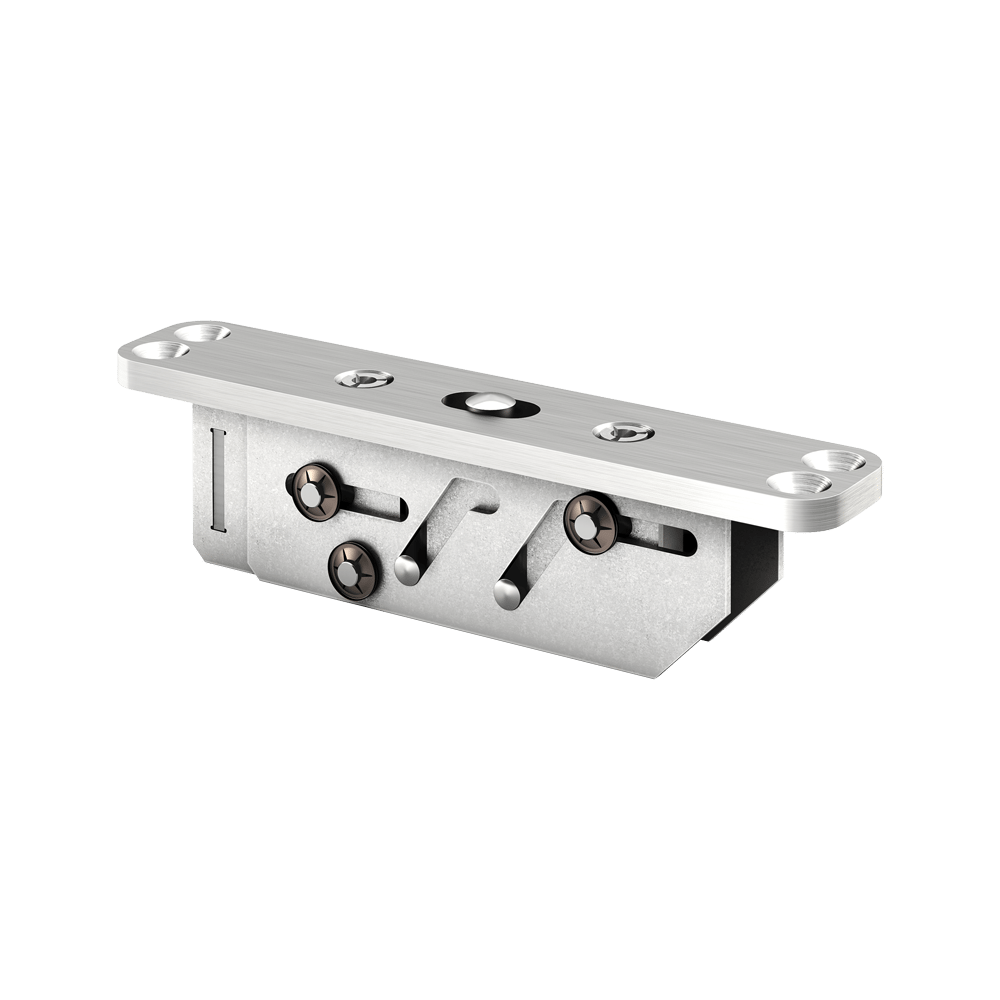

Bovenspeun
De bovenspeun wordt in de bovenkant van de deur gemonteerd. Er wordt gebruik gemaakt van een zogenaamde pinhole-verbinding, waarbij de pen is bevestigd aan de bovenspeun en bij het plaatsen van de deur in het gat in de plafondplaat gaat.

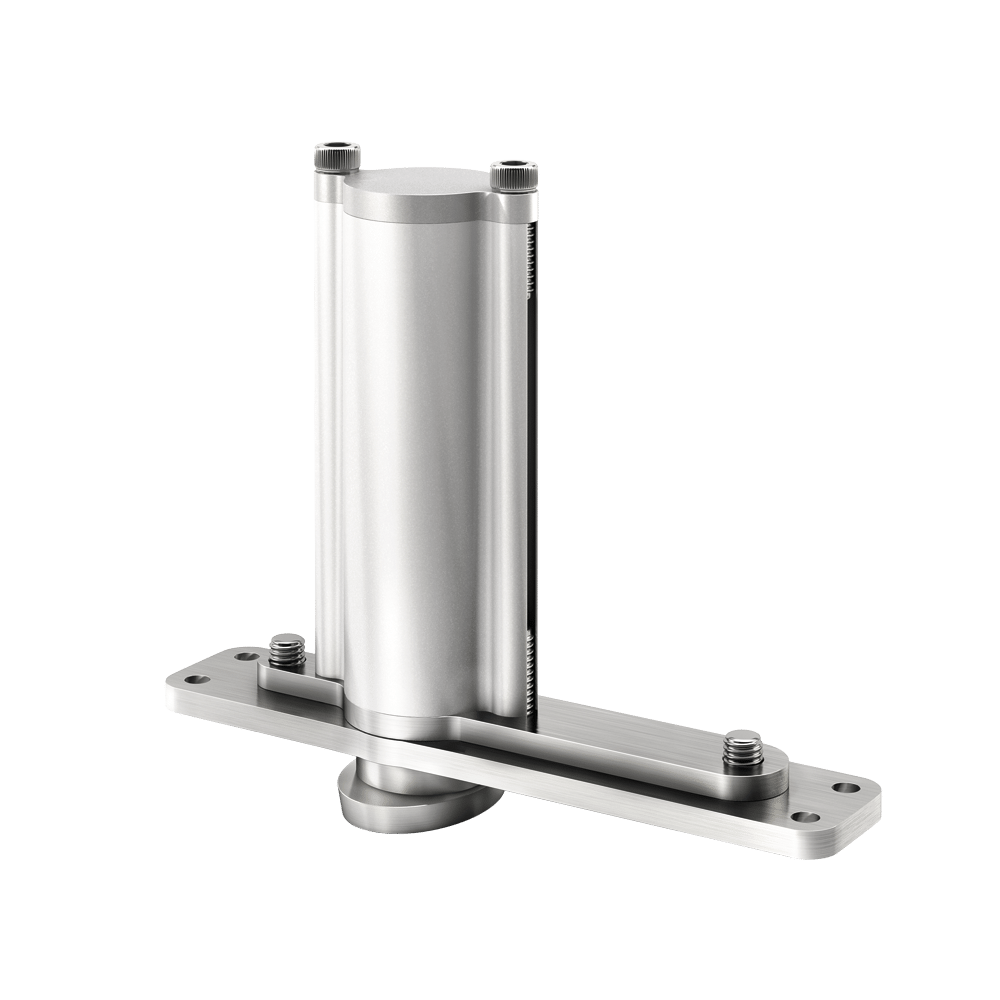

Onderspeun
Het FritsJurgens System 3 onderste draaipunt is een krachtig mechanisme, ontworpen voor 360° rotatie en ideaal voor centrale pivotinstallaties. Het wordt aan de onderzijde van de deur geïnstalleerd en blijft vrijwel onzichtbaar. Dit robuuste systeem ondersteunt pivoterende deuren tot 500 kg en garandeert een soepele, betrouwbare werking. System 3 begeleidt de deur naar de dichtstbijzijnde houdpositie op elke 90°-interval, met in totaal vier houdposities per volledige rotatie.

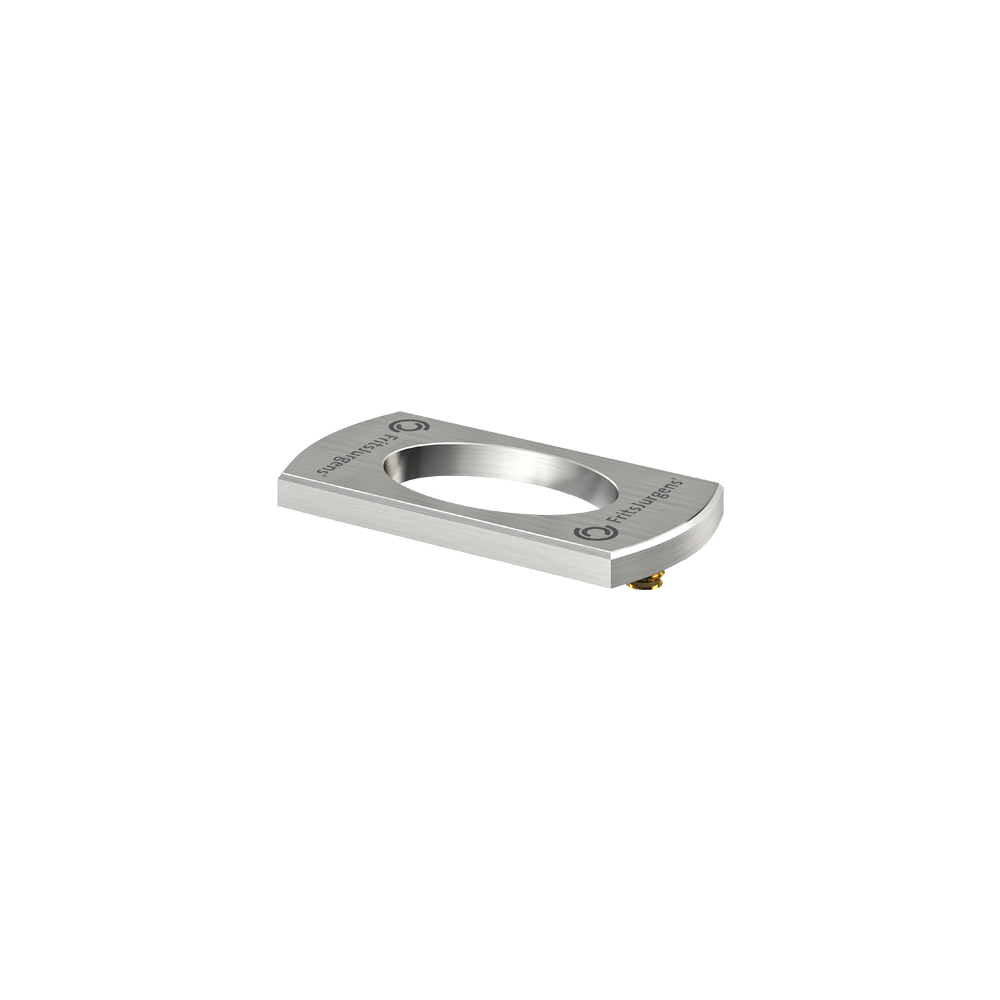

Vloerplaten
Elke FritsJurgens vloerplaat wordt 8 mm in de vloer gemonteerd. Dit is voldoende voor bijna elk vloertype en maakt het mogelijk om de scharnieren van FritsJurgens te combineren met vloerverwarming. Bij de vierkante vloerplaatontwerpen worden twee langere, inkortbare vloerplaatpennen van 30 mm meegeleverd.
Bij System 3 zijn verschillende vloerplaten verkrijgbaar. Je kunt kiezen voor een ronde of een rechthoekige vloerplaat in geborsteld RVS (Serie 304). De vloerplaten van FritsJurgens zijn gemaakt van massief gehard staal en daardoor geheel krasvast.
Veel gestelde vragen
Technische specificaties
| Specificaties systeem | |
|---|---|
| Type |
System 3 - Class AA System 3 - Class C System 3 - Class E System 3 - Class G |
| Afmetingen | 160 x 32 x 143 mm |
| Gewicht | 0,75 KG |
| Materiaal | Roestvrijstaal | Geanodiseerd aluminium |
| Corrosieweerstand | EN 1670 - class 5 (norm: 0-5) |
| Deurspecificaties | |
| Werking deur | Dubbelwerkend | 360° rotatie |
| Vastzetstanden | Vastzetstanden 0º , 90º , 180º en 270º |
| Gewichtscapaciteit | 40 - 350 kg |
| Deurbreedte | 1000 - 3800 mm |
| Deurhoogte | Ongelimiteerd |
| Draaipunt | Midden |
| Min. deurdikte | 40 mm |
| Ruimte bovenkant | 4-10 mm |
| Ruimte onderkant | 13 mm |
| Deurbeweging | Deur beweegt van elke hoek van 45º in beide richtingen naar een vastzetstand. |
